每个后轮的输出扭力要达到约 T=r*F/2=2.55*417/2=532g.cm 根据具体尺寸布 局及经验值,牙比估算在1:8左右,则马达的扭 短矩需要约66g 左右。要达到24KPH的速度,马 达转速要达要约20000rpm.根据I=P/U=20。 46/9.6=2.1A.则马达达到24KPH时速时速,电流 约2。1A。根据这些参数,我们不难在 360/370/380等3系列马达中根据性比找出我们要 求的马达。
已知车的重量包电池760+160=920g,后轮驱动, 比例1/18。要求全速时达到24KPH,车轮半径为 2。55CM,设计由起动到全速的距离为5M,用9。 6V NICD电供电。试为此遥控车选择合适的牙比 及MOTOR。
根据动能定理,由于起始速为0,故动能为 E=1/2MV² 0=1/2*0.92*6.67*6.67=20.46KGm² /s² =20.46N.M F=E/L=20.46/5=4.09N=4.09/9.8=0.417KG=T/r
实用中的直流马达转子上的绕组也不是由一个线圈构成,同样是 由多个线圈连接而成,以减少电动机电磁转矩的波动,绕组形式 同发电机。
将直流马达的工作原理归结如下: 将直流电源通过电刷接通电枢绕组,使电枢导体 有电流流过。 马达内部有磁场存在即磁石本身产生的磁场。 载流的转子(即电枢)导体将受到电磁力 f 的作 用 f=Blia (左手定则:大拇指指向为电动势方向,其 它四指则为磁场方向即MOTOR旋转方向) 所有导体产生的电磁力作用于转子,使转子以 n(转/分)旋转,以便拖动机械负载。

马达选型计算方法

马达选型计算方法

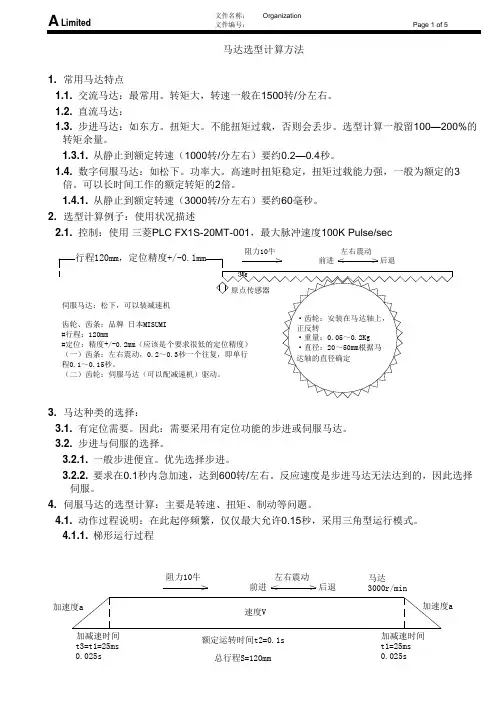

马达选型计算方法1. 常用马达特点1.1. 交流马达:最常用。

转矩大,转速一般在1500转/分左右。

1.2. 直流马达:1.3. 步进马达:如东方。

扭矩大。

不能扭矩过载,否则会丢步。

选型计算一般留100—200%的转矩余量。

1.3.1. 从静止到额定转速(1000转/分左右)要约0.2—0.4秒。

1.4. 数字伺服马达:如松下。

功率大。

高速时扭矩稳定,扭矩过载能力强,一般为额定的3倍。

可以长时间工作的额定转矩的2倍。

1.4.1. 从静止到额定转速(3000转/分左右)要约60毫秒。

2. 选型计算例子:使用状况描述2.1. 控制:使用三菱PLC FX1S-20MT-001,最大脉冲速度100K Pulse/sec3. 马达种类的选择:3.1. 有定位需要。

因此:需要采用有定位功能的步进或伺服马达。

3.2. 步进与伺服的选择。

3.2.1. 一般步进便宜。

优先选择步进。

3.2.2. 要求在0.1秒内急加速,达到600转/左右。

反应速度是步进马达无法达到的,因此选择伺服。

4. 伺服马达的选型计算:主要是转速、扭矩、制动等问题。

4.1. 动作过程说明:在此起停频繁,仅仅最大允许0.15秒,采用三角型运行模式。

4.1.1. 梯形运行过程4.1.2. 三角形运动过程(适合频繁启停),此时T2=0。

4.2. 计算过程4.2.1. 考虑点:4.2.1.1. 启动:机构负载、摩擦力/阻力f、直线加速v、角加速度θ4.2.1.2. 平稳运行:机构负载、摩擦力/阻力f4.2.1.3. 制动时:机构负载、摩擦力/阻力f、直线减速(惯性)、负角加速度(惯量)4.2.2. 直线机构负载、摩擦力/阻力的计算4.2.2.1. 直线机构1:平台根据:·s = v(t2) +[ ½ x a (t1)2 ] x 2·v = at1·F1=ma(F1为负载力,m为质量,a为加速度)·F2=F1 + f(F2为总负载力,f为阻力/摩擦力)已知:·加速时间=减速时间=t1=总时间0.15s / 2=0.075s·匀速运行时间t2=0s(三角启停)·行程s=120mm=0.12m·质量m=3Kg·阻力f=10N计算得:·加速度a=21.4m/s2·最大速度V max=at=21.4 x 0.075=1.605m/s·运动动作克服力F1=3Kg x 21.4m/s2 = 64.2N·运动总力F2=64.2 + 10=74.2N假设:使用r=0.02m(Φ40mm)齿轮·需要转矩为M=F2 x r =74.2N x 0.02m = 1.484Nm·需要最大转速V max = V max / 2πr = 1.605 / (2π0.02) = 12.78转/秒 = 766.8转/分·需要最大角速度:ω=V max / π=12.78转/秒 / π=4.07rad/s(弧度/秒)预选型:·根据松下马达选型目录。

马达选用计算

马达选用计算

马达选用计算1. 不论是那一种马达,当你要使用,选定之前,一定是要先了解负载的情况.2. 举一个例子说,现在有一个负载是个钢制的圆柱体,直径为0.5公尺,高度(厚度)为0.1公尺,这个圆柱体轴心与马达轴心是同在一直在线.现在希望能在1秒之内转120度..那么所要的马达马力多少?(钢制的圆柱体密度是7850㎏/m³)已知:圆柱体密度ρ=7850㎏/m³圆柱体直径d=0.5m圆柱体高度(厚度) t=0.1m马达从起动到达定转速所转角度θ=120°θ=∫ωdt=∫αt dt=(1/2) αt^2 →α= 2θ= 2×3.14×(120/180)=4.187/s^2 (ω为定转速角速度, α为起动加速度)ω = (Δθ/Δt) = θ = 3.14×(120/180)=2.094/s“惯性矩” I=(1/2)mr²=(1/2) ×(3.14 r²×t×ρ)×r²=4.81kg.m^2“扭矩” T=I ×α=4.81×4.187=20.16 kg.m^2/s^2马力(W):“马力”W = T ×ω=(20.16×2.094 kg.m^2/s^2/s)/(9.8m/s^2)=4.31kgf.m/s马力(kw) = 4.31 kgf.m/s / 1.01972×10^2 kgf.m/s/kw = 0.042kw3. 从上面举例,就可以知到负载, 起动加速度, 定转速角速度, 惯性矩, 扭矩,马力的关联性,马达的选用自然水到渠成了.概算:简易公式(不计机械效率及安全系数):扭矩T(kg-m) 马力HP(hp) 转速N(rpm)T=716.2*HP/NHP=T*N/716.2 ,N=716.2*HP/T例如一个10hp*4p的马达的扭矩为:T=716.2*10/1740=4.12kg-m (60HZ 4p马达的转速为1740rpm马达铭板有标示)例如已经知道传动扭矩T=412kg-m和转速N=17.4rpm,须要马达的马力为:HP=412*17.4/716.2=10hp如果选用10hp*4p的马达则转速比为:1740/17.4=100/1故当中的转速差要选用100比1的减速机.NC车床加装“百特”变速齿轮箱案例研讨已知中碳素钢的切削阻抗应力: P=200 kg/mm2 ,假设切削深度:t= 6 mm, 工具机切削进给率:f= 0.3 mm/rev,则材料的切削力: F=P * t* f=200 * 6 * 0.3 = 360 kg当工具机之最大加工旋转半径R= 315 mm (0.315m)或旋转直径D= 630 mm (0.63m) 时扭力τ= F * R= 360*1.315 = 113.4 kg/m已知中碳素钢的切削最高速度V= 140 m/sec,经由下列公式可以反求得知所需之转速(N/rpm)及马力(HP/kw):∵V=π* D * N ∴140=π* 0.63 * N ∴N= 140 = 70.7 rpm π* 0.63∵扭力τ= 716.2 * HPN∴马力HP= τ* N = 113.4 * 70.7 = 11.2 ≒11.2 * 3/4 kw ≒8.4 kw 716.2 716.2若安全系数设为2时,所需马力为8.4 kw * 2 = 16.8 kw。
