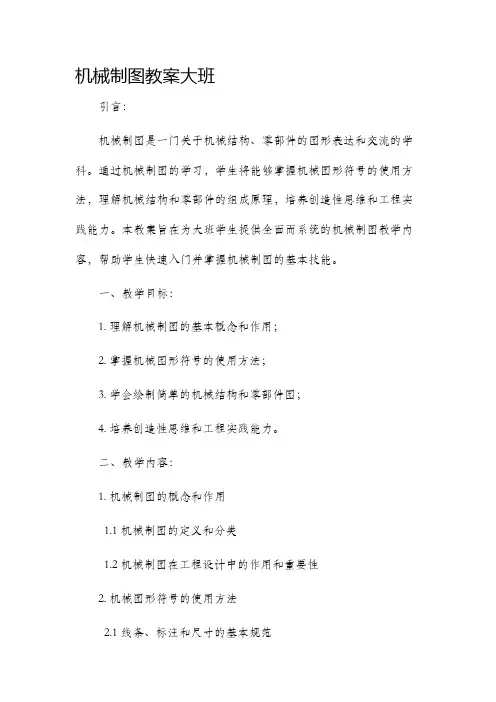

机械制图市公开课获奖教案省名师优质课赛课一等奖教案大班
机械制图教案大班引言：机械制图是一门关于机械结构、零部件的图形表达和交流的学科。
通过机械制图的学习，学生将能够掌握机械图形符号的使用方法，理解机械结构和零部件的组成原理，培养创造性思维和工程实践能力。
本教案旨在为大班学生提供全面而系统的机械制图教学内容，帮助学生快速入门并掌握机械制图的基本技能。
一、教学目标：1. 理解机械制图的基本概念和作用；2. 掌握机械图形符号的使用方法；3. 学会绘制简单的机械结构和零部件图；4. 培养创造性思维和工程实践能力。
二、教学内容：1. 机械制图的概念和作用1.1 机械制图的定义和分类1.2 机械制图在工程设计中的作用和重要性2. 机械图形符号的使用方法2.1 线条、标注和尺寸的基本规范2.2 基本图形符号的表示方法2.3 常用机械标志的使用和解读3. 机械结构图的绘制3.1 简单机械结构图的绘制步骤3.2 机械结构图的尺寸标注和注释3.3 常见机械结构的图纸解读和分析4. 机械零部件图的绘制4.1 常见机械零部件图的表示方法4.2 单零部件图的绘制要点和标注规范4.3 组立图的绘制和分析5. 创造性思维和工程实践能力的培养5.1 基于机械制图的创意设计实践5.2 实际机械图的绘制和分析5.3 引导学生思考机械结构优化和改进方案三、教学方法：1. 讲授理论知识：通过课堂讲授方式，介绍机械制图的基本概念、图形符号和绘图方法等知识点。
2. 实践操作：通过小组讨论和个人实践操作，在教室或实验室中完成机械结构和零部件图的绘制。
3. 项目展示：组织学生展示自己绘制的机械结构图和零部件图，促进学生之间的交流和学习。
四、教学评估：1. 作业评估：根据学生的绘图作业，评估学生对机械制图知识的掌握程度。
2. 课堂互动：通过课堂提问、小组讨论等形式，评估学生对机械制图的理解和运用能力。
3. 项目展示评估：参考学生的项目展示，评估学生的创造性思维和工程实践能力。
五、教学资源：1. 课本教材：根据本教案内容，选择相应的教材作为学生的参考资料。
2024年《机械制图》公开课教案——视图
2024年《机械制图》公开课教案——视图一、教学内容本节课选自《机械制图》第四章，主题为“视图”。
详细内容包括视图的基本概念、分类及画法，重点讲解正视图、侧视图、俯视图、仰视图、后视图以及斜视图的绘制方法和应用场景。
二、教学目标1. 让学生掌握视图的基本概念，了解视图在机械制图中的重要作用。
2. 使学生学会绘制各类视图，并能正确运用到实际机械零件的制图中。
3. 培养学生的空间想象能力和观察能力，提高制图水平。
三、教学难点与重点重点：各类视图的画法及其应用场景。
难点：斜视图的绘制方法以及在实际制图中的应用。
四、教具与学具准备教具：PPT、板书用粉笔、尺子、圆规、三角板等。
学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮等。
五、教学过程1. 导入：通过展示实际机械零件图片，引导学生思考如何用二维图形表达三维物体，从而引出视图的概念。
2. 理论讲解：a. 视图的基本概念、分类及作用。
b. 各类视图的画法及注意事项。
3. 例题讲解：a. 以一个简单的机械零件为例，演示如何绘制正视图、侧视图、俯视图等基本视图。
b. 以一个复杂的机械零件为例，讲解斜视图的画法。
4. 随堂练习：让学生根据所学的视图画法，独立完成一个机械零件的视图绘制。
5. 互动环节：学生互相交换练习，互相评价、讨论，教师点评并解答疑问。
六、板书设计1. 视图的基本概念、分类及作用。
2. 各类视图的画法及注意事项。
3. 例题解答步骤及关键点。
七、作业设计1. 作业题目：根据所学的视图知识，绘制一个简单机械零件的视图。
2. 答案：提供详细的绘制步骤和答案。
八、课后反思及拓展延伸1. 反思：本节课学生的掌握情况，对教学方法和手段进行调整。
2. 拓展延伸：引导学生了解其他制图方法，如剖面图、装配图等，提高制图能力。
同时，鼓励学生在课后参观机械加工车间，了解实际机械零件的制作过程，增强实践能力。
重点和难点解析1. 教学难点与重点的确定。
2. 教具与学具的准备。
机械制图市公开课获奖教案省名师优质课赛课一等奖教案小班
机械制图教案小班一、教学目标1. 了解机械制图的基本概念和基础知识。
2. 学习机械制图的基本规范和标准。
3. 掌握常用的机械制图工具和技术。
4. 培养学生的创新思维和实际操作能力。
二、教学内容1. 机械制图的基本概念和分类1.1 机械制图的定义和作用1.2 机械制图的分类：产品图、装配图、零件图等2. 机械制图的基础知识2.1 机械制图的常用术语和符号2.2 机械制图的基本要素：尺寸、比例、视图等2.3 机械制图的常用标准和规范3. 机械制图的工具和技术3.1 机械制图的绘图工具：铅笔、直尺、量具等3.2 机械制图的绘图技术：线条粗细、阴影处理等3.3 机械制图的常用软件和辅助工具：AutoCAD、SolidWorks 等4. 机械制图的实践操作4.1 学习制图过程中的注意事项和技巧4.2 完成简单机械零件的手绘和计算4.3 使用机械制图软件绘制简单机械装配图三、教学方法1. 理论讲授结合实例分析的教学方法，引导学生理解和应用机械制图的基本原理和技巧。
2. 实践操作和案例分析相结合的教学方法，培养学生动手能力和解决问题的能力。
3. 课堂互动和团队合作的教学方法，促进学生之间的交流和合作。
四、教学过程1. 课堂导入：介绍机械制图的重要性和应用领域，激发学生对机械制图的兴趣。
2. 理论讲授：依次介绍机械制图的基本概念、基础知识和常用工具技术，讲解相关的标准和规范。
3. 实践操作：组织学生进行手绘机械零件和计算尺寸，以及使用机械制图软件绘制机械装配图。
4. 案例分析：根据实际案例或学生提供的问题，进行机械制图的案例分析，引导学生解决问题。
5. 总结复习：对本节课的重点内容进行归纳总结，巩固学生的知识。
五、教学评估1. 课堂练习：针对学生学习的重点内容，进行课堂练习，检验学生的掌握程度。
2. 实践操作评估：根据学生的手绘和软件绘图结果，评估学生的制图能力和实际操作水平。
3. 课后作业：布置机械制图的相关作业，要求学生独立完成，以检验学生的学习效果。
机械制图机械制图公开课教案
机械制图机械制图公开课教案一、教学内容二、教学目标1. 理解视图的概念，掌握视图的分类及投影规律；2. 学会绘制三视图，并能准确识别各种视图；3. 培养学生的空间想象力和逻辑思维能力。
三、教学难点与重点教学难点：视图的投影规律及视图的识别技巧。
教学重点：三视图的绘制方法，视图的分类及投影规律。
四、教具与学具准备教具：机械制图教材、黑板、粉笔、模型等。
学具：制图板、丁字尺、三角板、圆规、铅笔等。
五、教学过程1. 实践情景引入（5分钟）通过展示实际机械零件，引导学生思考如何将三维物体转化为二维图形，引出视图的概念。
2. 知识讲解（20分钟）（1）视图的概念与分类：讲解视图的定义，介绍正视图、俯视图、左视图等视图类型；（2）三视图的绘制方法：讲解三视图的投影规律，演示绘制方法；（3）视图的识别技巧：介绍视图的识别方法，分析常见错误。
3. 例题讲解（10分钟）选择一个典型例题，讲解解题思路，演示绘制过程，强调注意事项。
4. 随堂练习（15分钟）学生根据所学知识，独立完成练习题，教师巡回指导，解答学生疑问。
5. 课堂小结（5分钟）六、板书设计1. 视图的概念、分类及投影规律；2. 三视图的绘制方法及注意事项；3. 视图的识别技巧及常见错误。
七、作业设计1. 作业题目：绘制一个物体的三视图，并标注尺寸；答案：略。
2. 作业题目：识别给定视图，标注物体的尺寸；答案：略。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生课后观察身边的机械零件，尝试绘制三视图，提高空间想象力和实践能力。
重点和难点解析1. 三视图的绘制方法；2. 视图的投影规律；3. 视图的识别技巧；4. 教学过程中的实践情景引入和例题讲解。
一、三视图的绘制方法三视图的绘制是机械制图的核心内容，其方法如下：1. 确定物体的观察方向：确定正视图，然后根据投影规律确定俯视图和左视图；2. 绘制基本视图：按照物体的实际形状，用直线、曲线等几何元素绘制基本视图；3. 标注尺寸和符号：在视图中标注物体的尺寸、剖面符号、粗糙度等；4. 检查与修正：检查视图的准确性，修正错误和遗漏。
2024年《机械制图》公开课教案棱柱教学资料
2024年《机械制图》公开课教案棱柱教学资料一、教学内容本节公开课选自《机械制图》教材第四章第一节，详细内容为棱柱的识别与绘制。
本章主要介绍立体几何图形中的棱柱，包括棱柱的定义、性质、分类以及在机械制图中的应用。
二、教学目标1. 让学生掌握棱柱的定义、性质和分类。
2. 培养学生运用正投影法绘制棱柱的能力。
3. 培养学生的空间想象力和创新能力。
三、教学难点与重点1. 教学难点：棱柱的三视图绘制及其投影规律。
2. 教学重点：棱柱的定义、性质和分类；棱柱的绘制方法。
四、教具与学具准备1. 教具：棱柱模型、多媒体设备、投影仪。
2. 学具：绘图板、绘图仪器、A3图纸、铅笔、橡皮。
五、教学过程1. 实践情景引入（5分钟）利用棱柱模型，引导学生观察生活中的棱柱实例，激发学生学习兴趣。
2. 理论知识讲解（15分钟）介绍棱柱的定义、性质、分类，通过多媒体展示棱柱的实物图片和三视图。
3. 例题讲解（10分钟）结合教材例题，讲解棱柱的三视图绘制方法，强调投影规律。
4. 随堂练习（10分钟）让学生根据教材中的练习题，现场绘制棱柱的三视图。
5. 互动讨论（5分钟）学生展示自己的练习成果，教师点评并引导学生讨论绘制过程中遇到的问题及解决方法。
6. 知识拓展（5分钟）介绍棱柱在机械制图中的应用，激发学生创新意识。
六、板书设计1. 棱柱的定义、性质、分类。
2. 棱柱的三视图绘制方法及投影规律。
七、作业设计1. 作业题目：（1）绘制一个正六棱柱的三视图。
（2）简述棱柱在机械制图中的应用。
2. 答案：（2）略。
八、课后反思及拓展延伸1. 反思：关注学生对棱柱绘制方法的掌握情况，针对学生存在的问题，调整教学方法，提高教学效果。
2. 拓展延伸：引导学生学习其他立体几何图形的绘制方法，为后续课程打下基础。
重点和难点解析1. 棱柱的三视图绘制方法及投影规律。
2. 学生在绘制棱柱三视图过程中可能遇到的问题及解决方法。
3. 棱柱在机械制图中的应用。
《机械制图》公开课教案直线的投影
《机械制图》公开课教案-直线的投影一、教学目标：1. 让学生了解并掌握直线在投影中的基本概念和原理。
2. 培养学生正确绘制直线投影的能力。
3. 引导学生运用直线投影知识解决实际问题。
二、教学内容：1. 直线投影的基本概念2. 直线投影的绘制方法3. 直线投影的应用实例三、教学重点与难点：1. 教学重点：直线投影的概念、绘制方法和应用。
2. 教学难点：直线投影的绘制方法和应用。
四、教学准备：1. 教学PPT2. 教学图纸3. 绘图工具（如直尺、圆规、三角板等）五、教学过程：1. 导入新课（5分钟）教师通过一个实际案例，引导学生思考直线投影在工程中的重要性，激发学生的学习兴趣。
2. 讲解直线投影的基本概念（10分钟）教师通过PPT讲解直线投影的定义、分类和特点，让学生理解直线投影的基本概念。
3. 演示直线投影的绘制方法（10分钟）教师通过实际操作，演示如何根据不同角度的投影绘制直线，让学生掌握直线投影的绘制方法。
4. 练习绘制直线投影（10分钟）学生分组进行练习，教师巡回指导，纠正学生在绘制直线投影过程中可能出现的错误。
5. 应用实例分析（10分钟）教师通过PPT展示直线投影在实际工程中的应用实例，让学生了解直线投影在工程中的重要作用。
6. 课堂小结（5分钟）教师总结本节课的主要内容，强调直线投影的重要性和应用价值。
7. 布置作业（5分钟）教师布置课后作业，巩固学生对直线投影知识的掌握。
8. 课后反思（课后）教师对本节课的教学效果进行反思，为下一节课的教学做好准备。
教学评价：通过课堂讲解、练习和应用实例，评价学生对直线投影知识的掌握程度。
六、教学延伸：1. 让学生了解直线投影在不同投影面上的特点和规律。
2. 培养学生运用直线投影知识解决复杂工程问题的能力。
七、教学内容：1. 直线在不同投影面上的投影特点2. 直线投影的规律3. 复杂工程问题中的直线投影应用八、教学重点与难点：1. 教学重点：直线在不同投影面上的投影特点和规律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公开课教案
学 校 安徽合肥电子学校
教 师 李小军 班 级 中一（2）
课程名称 机械制图 课 题 圆柱被斜切后截交线的画法
课 型 公开课 授课日期
20XX 年4月14日
授课时数
1课时
教学目标
1、理解平面与圆柱轴线分别处于平行、垂直和倾斜时形成的截交线的形状及空间位置。
2、能运用已学过的投影知识正确分析作图。
教学重点 圆柱被斜切后三视图截交线的画法。
教学难点 圆柱被斜切后左视图截交线的画法。
学生能力培养 培养学生分析视图能力，动手作图能力以及思考能力。
教具 圆柱被斜切模型、三角板 教学方法
讲练结合
板书设计
导入新课
复习上节课所上内容：
1. 什么是截交线、截平面？
2. 截交线的两个基本特征？
3. 平面截切圆柱体截交线的形状分析？
&5-3圆柱被斜切后截交线的画法
一、通过例题讲解圆柱被斜切后截交线的画法 例： 补画圆柱斜切后的左视图 1．分析 2.作图步骤 3.作图
二、让学生练习作图加以巩固 三、总结圆柱被斜切截交线的画法 四、留下问题给同学思考 五、布置作业
截平面位置 平行 垂直 倾斜 截交线形状
矩形
圆
椭圆
&5-3圆柱被斜切后截交线的画法
一、通过例题讲解圆柱被斜切后截交线的画法
例：补画圆柱斜切后的左视图
图（a）补画斜切圆柱的组视图
解：分析：截平面倾斜于圆柱轴线，截交线为椭圆。
由于截平面为正垂面，截交线的正面投影在主视图中积聚为一斜直线，水平投影在俯视图中与圆柱面的投影积聚为圆。
圆柱的侧面投影在左视图中是类似形，利用点的投影规律，即可求出截交线的侧面投影。
作图步骤：
(1)画出完整圆柱的轮廓线
(2) 求特殊位置点：特殊点指位于轮廓素线上的点和截交线的极限位置点及椭圆长、短轴的端点。
在主视图中，椭圆的V面投影积聚成一直线,可得最低点（最左点）1′和最高点(最右点)2′；在俯视图中圆柱面的投影积聚成圆,可得最前点3和最后点4,根据水平投影和正面投影可得出侧面投影1＂、2＂、3＂、4＂。
(3) 求一般位置点：为使作图更为准确，作图时可在有积聚性的正面投影上取重影点ａ＇（b＇）、ｃ＇（ｄ＇），利用点的投影关系找出侧面投影a＂b＂c＂d＂。
(4) 判别可见性：由于圆柱被斜切之后，截平面左低右高，所以截交线的侧面投影为可见的。
(5) 依次光滑连接各点的侧面投影，即得截交线椭圆侧面投影。
（6）描深，完成全图。
二、通过练习加以巩固
三、总结
求圆柱被斜切后截交线的方法和步骤：
（1）分析截平面与投影面的相对位置、截平面与回转体的相对位置，初步判断截交线的形状及其投影。
（2）求出截交在线的点，首先找特殊点，为了作图准确还要补充中间点。
（3）补全轮廓线，光滑地连接各点，求得截交线的投影。
四、思考题
1、当已知截交线为椭圆时，能否按四心圆法近似画出椭圆。
2、当截平面与圆柱轴线成45
五、布置作业
P44 5-3（1）、5-3（2）。
