SiteMaster驻波比测试方法

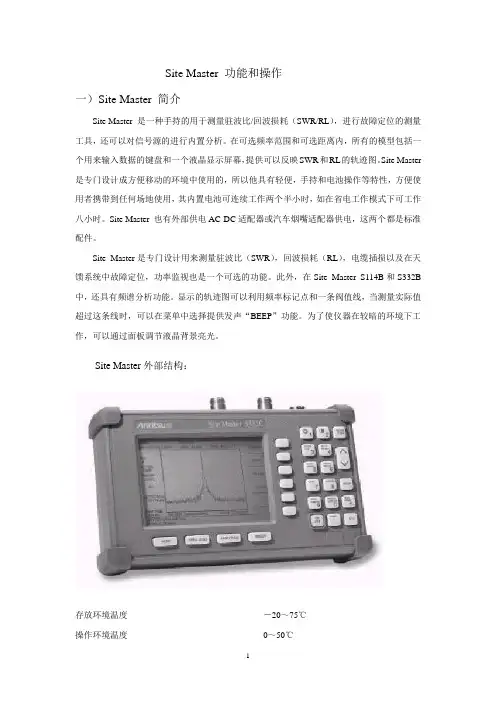

Site_Master_功能和操作
Site Master 功能和操作一）Site Master 简介Site Master 是一种手持的用于测量驻波比/回波损耗（SWR/RL），进行故障定位的测量工具，还可以对信号源的进行内置分析。
在可选频率范围和可选距离内，所有的模型包括一个用来输入数据的键盘和一个液晶显示屏幕，提供可以反映SWR和RL的轨迹图。
Site Master 是专门设计成方便移动的环境中使用的，所以他具有轻便，手持和电池操作等特性，方便使用者携带到任何场地使用，其内置电池可连续工作两个半小时，如在省电工作模式下可工作八小时。
Site Master 也有外部供电AC-DC适配器或汽车烟嘴适配器供电，这两个都是标准配件。
Site Master是专门设计用来测量驻波比（SWR），回波损耗（RL），电缆插损以及在天馈系统中故障定位，功率监视也是一个可选的功能。
此外，在Site Master S114B和S332B 中，还具有频谱分析功能。
显示的轨迹图可以利用频率标记点和一条阀值线，当测量实际值超过这条线时，可以在菜单中选择提供发声“BEEP”功能。
为了使仪器在较暗的环境下工作，可以通过面板调节液晶背景亮光。
Site Master外部结构：存放环境温度－20～75℃操作环境温度0～50℃重量 1.82公斤体积25.4×17.8×6.1二）Site Master 操作面板介绍2．1 测试连接头面板连接头和指示灯在测试面板上，其名称及描述如下：12.5－15VDC 电池充电接口，输入为12.5～15VDC (1100Ma)。
注意一定要用三线电源线连接（接地），否则仪表会受到致命的电击危险。
Battery 外供电指示灯，灯亮说明Site Master是处于充电状态（如电池Charging 充满，指示灯会自动熄灭）。
External 外供电指示灯，灯亮说明Site Master 是处于外充电状态。
PowerSerial RS232 DB9针串行口，用于连接电脑（用安立的软件工具）Interface 或接打印机：HP Deskjie 340, Seiko DPU-411/414 热敏打印机。
驻波测试仪使用方法
驻波测试仪使用方法SITE MASTER 使用方法：1、频率—驻波比校验部分：第一步：按面板上的ON/OFF开关键开机。
第二步：按ENTER键继续。
按MODE键，用上下箭头选择频率—驻波比，ENTER键确认。
第三步：选择频率或距离。
（1）按FREQ/DIST键（2）按F1键（3）用数字键或上下箭头键输入要求的起始频率（4）按ENTER键设置F1为要求的频率（5）按F2键（6）用数字键或上下箭头键输入要求的截止频率（7）按ENTER键设置F2为要求的频率检查显示的起始、截止频率是否和要求的一致。
（8）按AMPLITUDE键（9）按底线键（10）用数字键或上下箭头键输入要求的起始频率（11）按ENTER键设置底线为要求的频率（12）按顶线键（13）用数字键或上下箭头键输入要求的截止频率（14）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。
第四步：在测试端口插上校准器第五步：按数字3键检验第六步：按ENTER键进行检验确认第七步：查看屏幕左上角是否出现“CAL ON”信息，以确认检验是否正确完成，如屏幕左上角显示“CAL OFF”信息，即说明SITE MASTER还没有校准。
校验完成后，即可在测试端口连接扇区收、发端口测试频率—驻波比。
第八步：按数字9键（SAVE DISPLAY）来命名该测试的曲线，然后按ENTER确认。
?2、故障定位—驻波比校验部分：按MODE键，用上下箭头选择故障定位—驻波比，ENTER键确认。
第一步：选择频率或距离。
（15）按FREQ/DIST键（16）按D1键（17）用数字键或上下箭头键输入要求的起始距离（18）按ENTER键设置D1为要求的频率（19）按D2键（20）用数字键或上下箭头键输入要求的截止频率（21）按ENTER键设置D2为要求的频率检查显示的起始、截止频率是否和要求的一致。
（22）按AMPLITUDE键（23）按底线键（24）用数字键或上下箭头键输入要求的起始频率（25）按ENTER键设置底线为要求的频率（26）按顶线键（27）用数字键或上下箭头键输入要求的截止频率（28）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。
Site+Master+测试仪说明
SiteMaster 测试仪说明一、简介S331C是手持式点阵控制的测试仪，可以测驻波比（SWR）回波损耗（RI），错误定位（DTF）等参量。
其中内置的信号源，可选频率和距离范围。
满载下S331C电池可使用2.5小时,由于自身省电工轻能可以延时至8小时，且可由交流电源转换供电。
电池充电需2～3小时,使用温度在0～45℃.二、S331C使用说明：（典型值仅供参考）频率测量：（FREQ）频率分辨率：100KH Z驻波比（SWR）范围：1～65驻波比（SWR）分辨率：0.01错误定位测量：（DTE）回波损耗范围：0～54dB驻波比范围：1～65同轴电缆线距范围=1.5×108×（dp-1）vf△F△F：频宽dp：分辨点数取值130、259、517vf：相对传播速率测量接口：N式，50Ω，母头幅度（Amplitude ）：测量范围：-97 dBm ～20dBm动态范围：≥65dB最大安全输入级：最大可测限值20 dBm最大输入限制值27 dBm测量精确度取决于校正元件。
精确校正元件方向增益42 dB 。
线缆差损 范围 0～54dB分辨率 0.01dB传输线损耗（单端）范围：0～20dB分辨率 0.01dB另距离范围:三、SiteMasterS331C 按键功能说明 MODE ：测量模式选择功率监测故障定位 频率FEQ/DIST：工作模式下频率/距离转换AMPLITUDE：工作模式下幅值转换SWEEP：工作模式下扫描参数转换AUTOSLA VE：最佳方式下自动调节MARKET：当前工作下标志定位（M1～M6）RECALL DISPLAY：调用储存扫描图RECALL DISPLAY：调用储存参数模式START CAL：校正激活SA VE DISPLAY：储存扫描图形SA VE SETUP：储存设置参数RUN/HOLD：扫描运行/保持SYS：系统参数转换LIMT：限值设定PRINT：打印ENTER：确认四、校正说明：当测量频率范围改变，测试端线更换或工作温度超过标准温度范围时需进行重新校正。
驻波比测试仪的使用方法
MF003503 射频仪器使用无线产品课程开发室-Site MasterISSUE1.0学习目标z 掌握使用Site Master 测量驻波比的方法z 掌握使用Site Master 进行故障定位的方法学习完本课程您应该能够课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z基本功能ÎSWR/RL驻波比/回波损耗测量ÎCL线缆插入损耗测量ÎDTF故障定位z频率范围ÎS330A型7003300MHzÎS331A型253300MHzz测试范围ÎSWR 1.00 65.00ÎRL 0.00 54.00 dBÎCL 0.00 20.00 dBÎ最大输入功率22dBm约156mWÎN型开短路器一个N型50欧姆负载一个有些新申购设备配置了一个三通头分别用做开路器短路器负载ÎN-N电缆N-DIN电缆各一根为了测试方便最好再自行配备一些转接头Î12.5 15VDC 充电器一个z常用按键说明ÎON/OFF开关ÎSTART CAL开始校准ÎENTER 执行键ÎRUN/HOLD 扫描起止键ÎESCAPE/CLEAR退出目前状态清除显示ÎUP/DOWN 选择菜单增加或减少参数值调整显示对比度ÎAUTOSCALE 最佳显示调整课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z 第一步选择测量指标设置初始参数Î选择测试项目¾选择主菜单中“OPT”选项¾按“B1”和UP/DOWN 键选择选择要测试的项目SWR 按ENTER 键确认¾按ESCAPE 键返回主菜单Î选择选择测量的频率范围测量的频率范围¾选择主菜单中FREQ 出现下级菜单¾按F1用数字键输入扫描起始频率按ENTER 键确认¾按F2用数字键输入扫描截止频率按ENTER 键确认¾按ESCAPE 键回主菜单Î选择计量单位若使用缺省值可以跳过该步骤¾选择主菜单中“OPT”选项按“MORE”¾按“B5”选择计量单位一般选缺省的METRIC 按ENTER 键确认¾按ESCAPE 键返回主菜单z第二步校准做任何测量前必须先做这一步Î步骤1按START CAL键激活校准菜单¾屏幕会提示PERFORM CALIBRATIONCANCELCAL A909-915 MHzCAL B: 935-960 MHzÎ步骤2用上/下键和ENTER键选择A或B¾选A或B都可以不必管CAL A 或CAL B 后面的频率数校准后其频率自然会等于设定的频率范围¾屏幕会提示Connect OPEN, PRESS ENTERÎ步骤3将开路器接到TEST PORT按ENTER¾屏幕会提示Connect SHORT, PRESS ENTERÎ步骤4将短路器接到TEST PORT按ENTER¾屏幕会提示Connect LOAD, PRESS ENTERÎ步骤5将负载接到TEST PORT按ENTERÎ稍等一下系统将会根据测量结果开始计算自动校准z第三步测量驻波比Î步骤1通过测试电缆连接要测试的设备¾一般是从机顶跳线口测试也可以从连接CDU的超柔电缆口测试Î步骤2缺省情况下系统将自动开始测试如果系统没有自动测试请按RUN/HOLD键开始测试每按一次仪器会对所选频段测试一次Î步骤3调整测试结果的显示比例¾可以通过按AUTO SCALE 键自动调整显示比例¾也可以通过选择主菜单下SCALE手动输入TOP BOTTOM和LIMIT值改变显示比例Î步骤4读取测量的最大驻波比SWR数据¾按FREQ菜单下的MKRS键MAKERS标记打开一个MKRS¾选择EDIT 用上/下键改变该MKRS对应频率值读取需要测量的范围内最大的SWR值¾读取最大的SWR值还有另一种方法按FREQ菜单下的MORE键选择PEAK该MKRS将自动跳转到最大的SWR值所在频率Î注如果测量的频率范围大于需要测量的频率范围如需要测量的是935M960M实际测量的是900M1000M只有取所需测量频率范围内的SWR最大值才有意义为了方便应用可以先设置2个MKRS标记出需要测量的频段高端频率和低端频率然后再设置第3个MKRS读取所需频段内的最大SWR做为最终测试结果课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z当驻波比大于设定指标一般是1.5时需要使用DTF功能具体定位问题点z第一步设置初始参数最大距离中心频率电缆型号Î选择主菜单中“DIST”选项按“DTF AID”Î输入D2的值即最大距离一般取到天线的距离按ENTER键确认Î输入“Center Freq”的值一般取测量频段的中间值按ENTER键确认Î按DOWN键选择电缆型号系统会自动显示该电缆的其他参数一般常用的电缆有3种FSJ450B即通常所用的1/2英寸跳线LDF550A即通常所用的7/8英寸馈线LDF650A即通常所用的5/4英寸馈线电缆型号的选择以整个天馈系统使用的主要电缆为准一般以馈线为主以1/2英寸跳线为主目前只有两种情况小基站与天线距离小于10m时直接用1/2英寸跳线GPS天线直接用1/2英寸跳线连接到设备z第二步校准步骤同前所述z第三步开始DTF测试Î步骤1缺省情况下系统将自动开始测试如果系统没有自动测试请在主菜单下按“DIST”键开始自动测试Î步骤2按“MKRS”打开一个MARKER读取最大值处的距离值Î步骤3根据读取的距离检查天馈系统¾可以根据读取的距离值D重新选择D1D2例如D1D1m D2D1m再次进行测试以便进一步定位问题点¾如果此处是接头可能是接头未拧紧接头制作太粗糙或进水¾如果非接头处出现了一个峰值SWR则怀疑该处线缆可能有故障如断裂课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题一有塔放测量时的设备连接Î有塔放时测量天馈驻波比需要在CDU加电的情况下进行因为塔放需要CDU供电12VDCÎ为了保证仪器安全测试时必须增加隔直模块如图所示分路器RXIN天线分析仪塔放接收天线天线分析仪SITE MASTER 接收天馈测试附件N阴头接BTS机柜顶端的SMA阴头接分路器的IN端N阴头接天线分析仪接收天线端子千万不能把接Site Master和接天线的接头搞反了那样必定烧毁Site Master二频率选择Î测量的频率范围不宜过大否则测量结果可能不准Î如果是ETS450D基站一定要选择S331A型测量范围253300MHz而不能选择S330A型测量范围7003300MHz三如果天馈线较长对驻波比的指标要求应严格一些ÎSite Master测量驻波比是一种“小信号测量”向天馈系统发射一个小功率的信号测量信号回波根据发射功率和测量所得的回波功率计算各种指标Î如果天馈线较长Site Master发射的信号在天馈系统里衰减会很大回波就会减小从而造成计算所得的驻波比较小但并不能真正反映天馈系统的驻波比当真正的基站工作时其发射功率40W远远大于SiteMaster如果天馈系统驻波比较大就会产生驻波告警甚至损坏设备Î为了弥补Site Master的这个缺陷在天馈线较长时需要对驻波比指标要求严格一些如不得大于1.4z使用时的常见问题Î问题1既然在进行DTF操作时也会显示天馈系统在不同距离处的驻波比SWR那我们可否直接用DTF功能测试SWR岂不是一举两得¾不可以DTF测试时显示的驻波比并不是真正的驻波比它的峰值只代表峰值处可能有问题严格地说这应该是Site Master软件显示上的一个BUG Î问题2有时会出现屏幕完全没有显示的现象¾根据经验一般不是仪器出现故障而是操作者将对比度设置为“0”导致所有图象无法显示¾解决方法关机再开机先不要按任何其他键一直按住“上”键增加对比度即可Î问题3有时按START CAL键没反映无法进行校准操作¾解决方法按几下ESCAPE键然后再按START CAL键z使用时的常见问题Î问题4如何设置让系统连续进行SWR测试¾选择主菜单中“OPT”选项¾按“B4”选择“SINGLE SWP ON”开启连续测试还是“SINGLE SWP OFF”关闭连续测试按ENTER键确认¾按ESCAPE键返回主菜单Î问题5进行DTF测试时输入最大距离和中心频率校准以后发现测试的频率范围变了是否有问题¾没问题仪器就是这样设计的¾有一点需要注意进行DTF测试后一般会发现频率范围大大增加此时如果需要再进行SWR测试不能仅仅改变频率范围如从100M1000M改到890M960M然后读取测量值因为此时的结果是不准确的正确的方法是重新设定频率范围重新进行校准然后再测量。
驻波仪操作说明书
Site Master 用户培训手册使用提示：为了您的设备避免损坏，请注意以下几点：1．严禁在测试口“TEST PORT”加入超出+20dBm的任何信号电平或40V直流信号。
2．严禁按压液晶屏幕，以免造成屏幕液晶损坏（屏幕人为损坏不保修）。
3．严禁仪器在恶劣的气候环境中使用（环境温度--高于摄氏50度或低于0摄氏度），以免造成液晶屏幕损坏。
4．在天馈线接入测试口前，必须确保天馈线无静电，接入前须将天馈线对地放电。
5．充电器务必使用有接地端的电源，以免因接地不良引起SiteMaster的损坏。
严禁使用其他充电电源。
6．请勿自行打开SiteMaster进行修理，因为您没有专业维修设备。
擅自打开并修理过的仪器，将不再按保修规定处理。
请遵守此项要求，以免产生其他故障而使您承受不必要的额外经济损失。
第一章简介这一章主要是详细介绍Site Master的规格，性能指标，选件，附件，维护事项，校准事项。
S331B/S332B MS2711S330A/S331A S810A/S818A S113B/S114B频率范围频率精度(CW方式)频率分辨率S331B单端口:25-3300MHzS332B双端口:25-3300MHz75 ppm100 KHz频谱分析2ppm10 KHzS330A: 700-3300MHzS331A: 25-3300MHzS400A: 25-3300MHz75 ppm100 KHzS810A:75 ppmMHzS113B单端口:5-1200MHzS114B双端口:5-1200MHz75 ppm10 KHz测量回波损耗SWR电缆损耗故障点定位频谱分析(S332B)增益/插入损耗回波损耗SWR电缆损耗故障点定位, S331ARF功率(选件)回波损耗SWR电缆/波导插入损耗故障点定位RF功率(选件)回波损耗SWR电缆损耗故障点定位频谱分析(S114B)典型速度/每个数据点(扫频显示校准)25 ms/点40 ms/点40 ms/点70 ms/点40 ms/点测试端口抗干扰能力+5 dBm+10 dBm-15 dBm0 dBm, <12 GHz-10 dBm, <18 GHz+10 dBm回波损耗0~54 dB.分辨率：0~54 dB.分辨率：0~54dB.分辨率：0~54 dB.分辨率：SWR1~65分辨率：1~65分辨率：1~65分辨率：1~65分辨率：电缆/波导损0~20dB0~20dB0~20dB0~20dB耗分辨率：分辨率：分辨率：分辨率：概述Site Master天馈线分析仪的主要用途为：在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。
SiteMaster的使用方法
一、测试仪表预调选择测试天线的频率范围（1）按ON/OFF按钮打开SiteMaster。
（2）按MODE键。
测量模式选择频率-驻波比域,然后按F1 软键。
输入天线系统的下限（“Lower”）频率MHz值，按ENTER 键。
（3）再按F2 软键。
输入天线系统的上限（“Higher”）频率MHz值，按ENTER键。
在显示区域显示新的频率数值范围FREQ scale。
检查是否与输入的频率范围一致。
二、测试仪表较准（1）将测试口扩充电缆（the test port extension cable）连到测试端口。
若在扩充电缆端口校准，则测出的天馈线长度以此点为参考点。
若在标准测试端口校准，则测出的天馈线长度以点为参考点。
（2）接校准器，按START CAL 键，开始校准。
三、输入天馈线的参数（1）按MODE 键。
选择故障定位-驻波比菜单。
（2）按DTF帮助软键。
（3）按电缆损耗(LOSS)菜单。
输入要测试的天馈线类型的每米的损耗dB值(7/8硬馈线，型号为LDF5-50A，cable loss=0.043dbm/m；1/2的软跳线，型号为LDF4-50A，cable loss=0.077dbm/m) ，然后按ENTER.注意: 只有采用供货商提供的正确值，才能保证测试结果的可靠性。
（4）再按传播速率PROP V 菜单。
输入relative velocity (7/8硬馈线，型号为LDF5-50A，Vf=0.89；1/2的软跳线，型号为LDF4-50A，Vf=0.88)，然后按ENTER键。
注意：也可调出电缆表，直接选中所用的电缆型号。
若有几种电缆混用，则选择使用最长的电缆型号。
可省略（3）（4）两步。
（5）按ENTER键返回主菜单。
天线驻波比测试说明（可编辑）
一、测试环境
需要在室外空旷的区域进行测试，同时保证天线周围尤其是正前方无遮挡
物。
二、测试仪表及转接线校准
测试前应将驻波测试仪SiteMaster及转接线作为一个整体进行校准，消除转接线带来的误差。
如下图所示：
天线
校准件
转接线
转接线
校准过程测试过程
三、保证测试转接头的质量
一般在使用驻波测试仪SiteMaster测试基站天线时，需要采用一个N型转DIN形接头，而转接头的质量对天线驻波比的影响非常大，尤其是测试高频段天线。
螺纹拧固一体化结构
质量一般的转接头质量较好的转接头四、连接天线进行驻波比测试
在以上步骤完成后，连接天线进行驻波比的测试，如下图所示：
天线
转接头
转接线。
SITEMASTER 新版的用法(工程部)
驻波比测试仪一、1.开机2.按MODE键，可以用上下键和右ENTER键选中FREQ-SWR3.按F1和F2键，选定测试的频段4.按START CAL键进行测试前的零点校准●将短路校准头（OPEN）接上背板RF/REFLECTION按ENTER●将开路校准头（SHORT）接上RF/OUT，按ENTER进行负载校准5.选择SA VE SETUP储存本次校准（可以不做）6.将被测天馈线接上RF/OUT，进行驻波比测试7.AMPLITUDE可以调节纵坐标8.看某点的驻波比，可选MARKER后再M1，按上下键和ENTER键，可以移动频点9.驻波比应该小于1.3，（要求<1.5），若大于此值，可进行距离定位，找出故障点。
二、按驻波比找故障点1.同上2电，选中DTF-SWR，3、4、5、6、7同上。
2.D1、D2可调节显示的距离3.实际工程中，驻波比应该小于1.1。
功率计的的用法1.开启SITEMASTER以后，按MODE键的POWER进入界面2.ZERO键的作用：使负载端输入为零，按ZERO键，SITEMASTER将调零。
等一段时间（几秒钟）3.千万注意：SITEMASTER的输入端输入功率不能大于+20dBm。
现在所配衰减器的衰减值为30dB，最大吸收功率是50W。
4.OFFSET键选择衰减器的实际衰减值。
5.按UNITS选择功率单位是nW还是dBm6.按下REL：SITEMASTER将以输入的基准功率为基准，显示当前所测功率与基准功率的差值。
频谱仪的用法1.在MODE一项中有频谱仪一项选项2.按FREQ/DIST键设中心频点以及跨度的值●CENTER设置基点频点，例1240MHz●SPAN键设置跨度：其中FULL键的频点范围是：0~2480MHzZERO键的频点范围是：0~1240MHzCENTER和SPAN项建议不用●START键直接设起始频点值●STOP键设终止频点值3.按AMPLITUDE键设置纵坐标的刻度值●REF LEVEL：设置纵坐标的起始值，如-70dBm，那么，纵坐标最上面的值为-70dBm ●SCALE：设置纵坐标的每一格的值，共10格●LIMIT ON/OFF：不懂●LIMIT EDIT：不懂●按右边的蓝颜色MARKER键，可以设置MARKER点按M1键，选定ON/OFF键，移动右边的上下键可以选定具体的某一个频点，来观看此频点的幅度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SiteMaster驻波比测试方法两种测量方式的目的是不同的，第一种是测试GSM频段内那个频点范围存在驻波过大问题，而第二种测试的目的是在已知天馈部分存在问题情况下找出具体的故障点。
这两种方法是相辅相成的。
一般首先测试频段内是否存在驻波偏大的问题，如果没有，标明天馈驻波指标合格，如果存在某一频点范围内驻波偏大，则利用第二种方法找出具体的故障点。
测试步骤如下：步骤1：选择主菜单中OPT选项。
步骤2：按B1和UP/DOWN选择选择要测试的项目（SWR，RL，CL），按ENTER确认。
步骤3：按B5选择计量单位（METRIC或ENGLISH）步骤4：按B8调整显示对比度。
其他选项说明在功能篇中已有叙述。
步骤5：选择主菜单中FREQ，则出现下级菜单；按F1，可以用数字键输入扫描起始频率或用上/下键改变其值。
按F2，输入扫描截止频率，按ENTER键确定。
步骤6：按START CAL 键对系统进行校正，系统会提示在CAL A和CAL B之间选择，选择相应频率段按ENTER开始校准。
（用短路器、开路器以及匹配负载进行校准）；步骤7：通过测试电缆连接要测试的设备。
步骤8：可以通过按AUTO SCALE 键，自动调整显示比例；或通过选择主菜单下SCALE，手动输入TOP，BOTTOM和LIMIT值，改变显示比例。
步骤9：按FREQ菜单下的MKRS键，打开一个MKRS，选择EDIT ，用上/下键改变频率值，读取相应SWR值，或按MORE 键，选择PEAK查看SWR最大值。
假如所测驻波比大于1。
5，那么就要用故障定位功能（DTF），选择主菜单中DIST项，设置D1，D2值，然后选择MKRS下一个MRKS（确定已打开），再按PEAK键，系统会显示驻波比最大值所在的位置。
本章提供一个有关电缆和天线分析仪测量的说明，包括传输线扫描基本原理和传输线扫描测量的过程，当Site Master处于频率模式或DTF模式下时，这些基本原理和过程是适用的。
传输线扫描基本原理在无线电通信中，发射和接收天线是通过一条发射传输线而连接到无线电设备上的。
这个发射传输线通常是一条同轴电缆或波导。
这种连接系统被称为一个天馈线系统。
图4-1 显示一个典型的天馈线系统的举例。
系统回波损耗测量系统回波损耗测量用来校验当天线连接到传输线一端时发射馈线系统的性能。
为了测量系统回波损耗：必需的设备S331D/S332D 型Site Master精密开路/短路，Anritsu 22N50 或精密开路/短路/负载，Anritsu OSLN50LF 或InstaCal 自动校准模块ICN50精密负载，Anritsu SM/PL测试端口延长电缆，Anritsu 15NNF50-1.5C选件的510-90 适配器，直流～7.5 GHz,50Ω,7/16(F)-N(M)待测件带天线的传输线。
步骤步骤 1 按下MODE键。
步骤 2 使用向上/向下箭头键选择Freq-Return Loss，并按下ENTER键。
步骤 3 通过选择一个信号标准或通过手动的使用第3-2页上所述的F1和F2软键自动的设定起始频率和结束频率。
步骤 4 如第3-2页上所述那样，校准Site Master。
步骤 5 把待测试的仪表连接到Site Master上。
当Site Master处于扫描模式时，一条迹线将显示在屏幕上步骤 6 按下SAVE DISPLAY 键(第3-14 页)，以给迹线命名，并按下ENTER 键。
注：当进行系统回波损耗测量时，必须把天线连接到发射馈线的一端上。
图4-2 是使用FlexCal 校准的一个典型系统回波损耗测量迹线的举例：图4-2 典型的系统回波损耗迹线ON 接通 Recall 再调用 Point 点 Freq 频率 Off 断开 More 更多注：系统扫描迹线应出现在状态窗口中的一个15 dB( 3 dB)的近似回波损耗上。
一般来说，大于15 dB 的回波损耗是在天线系统的通带上测量的。
电缆损耗测量馈线插入损耗测试根据规范校验电缆系统的信号衰减电平。
这个测试可以在Site Master 处于Freq-Cable 模式时进行。
必需的设备□S331D/S332D 型Site Master□精密开路/短路，Anritsu 22N50 或精密开路/短路/ 负载， Anritsu OSLN50LF 或AnritsuInstaCal 自动校准模块，ICN50□精密负载，Anritsu SM/PL□测试端口延长电缆，Anritsu 15NNF50-1.5C□任选的510-90 适配器，直流～7.5 GHz,50Ω,7/16(F)-N(M)4-4待测件带有短路的传输线步骤-电缆损耗模式步骤 1 按下MODE键。
步骤 2 使用向上/向下箭头键选择Freq-Cable Loss，并按下ENTER 键。
步骤 3 通过选择一个信号标准或通过手动的使用第3-2页中所述的F1和F2软键自动的设定起始频率和结束频率。
步骤 4 把测试端口延长电缆连接到射频端口上，并如第3-2页中所述那样，校准Site Master。
.步骤 5 保存校准的设置(第3-14页)步骤 6 把待测试的仪表连接到Site Master的相位稳定测试端口的延长电缆上。
只要Site Master处于扫描模式，一条显线就将显示在屏幕上。
步骤7 电缆损耗是在状态窗口中显示的。
步骤8 按下SAVE DISPLAY 键(第3-14 页)，以便给迹线命名，并按下ENTER 键。
图4-3 是使用标准校准的一个典型传输线电缆损耗测量迹线的举例。
图4-3 典型传输线电缆损耗迹线On 接通Racall 再调用Points 点Freq 频率Avg Cable Loss 平均电缆损耗故障点定位(DTF)传输线测试故障点定位传输线测试校验传输线组件及其器件的性能，并且识别发射线路系统中的故障点位置。
这个测试确定每一个连接器对、电缆器件及电缆的回波损耗数值，以识别存在问题的点的位置。
这个测试可以在DTF 回波损耗模式或DTF-SWR 模式下进行。
一般来说，对于现场应用来说DTF 回波损耗模式是使用的。
为了进行这个测试，断开天线并把负载连接到传输线的一端。
所需要的设备□S331D/S332D 型Site Master。
□精密开路/短路，Anritsu 22N50 或精密开路/短路/负载，Anritsu OSLN50LF 或Anritsu InstaCal 自动校准模块，ICN50。
□精密负载，Anritsu SM/PL。
□测试端口延长电缆，Anritsu 15NNF50-1.5C。
□任选的510-90 适配器，直流～7.5 GHz,50Ω,7/16(F)-N(M)。
待测件□ 带有负载的传输线□步骤-回波损耗模式下列步骤解释怎样在回波损耗模式下进行一个DTF 测量。
步骤 1 . 按下MODE键。
步骤 2 使用向上/向下箭头键选择Freq-Cable Loss，并按下ENTER 键。
把测试端口延长电缆连接到射频端口上，并如第3-2页中所述那样，校准Site Master步骤4 保存校准的设置(第3-14 页)。
步骤5 把待测试仪表连接到Site Master的相位稳定测试端口的延长电缆上。
只要Site Master处于扫描模式，一条迹线就将显示在屏幕上。
步骤 6 按下FREQ/DIST键。
步骤7 设定D1 和D2 的数值。
对于D1 来说，Site Master 的缺省值是零。
步骤8 按下DTF Aid 软键并选择适当的Cable Type，以设定正确的传播速度和衰减系数注：对于准确的测量来说，选择正确的传播速度、衰减系数和距离是非常重要的，否则的话，故障就不能准确的被识别。
步骤9 按下SAVE DISPLAY键(第3-14页)，以便给迹线命名，并且按下ENTER键步骤10 记录连接器的变换。
4-6第4 章电缆和天线测量图4-4 显示使用一个FlexCal 校准的一个典型DTF 回波损耗测量迹线的举例。
图4-4 典型DTF 回波损耗迹线ON 接通 Recall 再调用 Points 点 Dist 距离 Off 断开 More 更多在上面的举例中：□标记M1 标记第一个连接器、Site Master 的相位稳定测试端口的延长电缆的一端。
□标记M2 标记第一跳线电缆。
□标记M3 标记主馈线电缆的一端。
□标记M4 是整个传输线一端上的负载。
过程-DTF-SWR 模式下列步骤解释怎样在SWR 模式下测量DTF。
步骤 1 按下MODE键。
步骤 2 使用向上/向下箭头键选择DTF-SWR，并按下ENTER键。
步骤 3 遵循与上面的DTF 回波损耗模式相同的过程。
分辨率在Site Master 上现有三套数据点(130,259 和517)可用。
工厂缺省值是259 个数据点。
通过增加数据点的数量，测量精度将提高并且传输线测量距离将增加。
步距尺寸= (1.5x1 08)(Vp)△F式中Vp 是电缆的相对传播速度，而△F=结束频率-起始频率(Hz)。
最大距离是：D max=步距尺寸x(数据点的#-1)增加数据点的数量就增加扫描时间和提高测量精度。
CW 模式的接通或断开也可能影响扫描速度(有关更多细节，见第4-2 页上的“CW 模式”一段)。
天线子系统回波损耗测试天线子系统回波损耗测量校验发射天线和接收天线的性能。
这个测量可以用来在安装前分析天线的性能。
天线可以在整个频带上测试，或在一个特定的频率范围内测试。
发射频率测量和接收频率测量是单独进行的。
下列步骤解释怎样在回波损耗模式下测量天线损耗。
所需要的设备□ S331D/S332D 型Site Master。
□精密开路/短路，Anritsu 22N50 或精密开路/短路/负载，Anritsu OSLN50LF 或Anritsu InstaCal 自动校准模块，ICN50。
□精密负载，Anritsu SM/PL。
□测试端口延长电缆，Anritsu 15NNF50-1.5C。
□任选的510-90 适配器，直流～7.5 GHz,50Ω,7/16(F)-N(M)。
待测件□天线子组件。
过程步骤1 按下MODE键。
步骤 2 使用向上/向下箭头键选择Freq-Return Loss，并按下ENTER键。
把测试端口延长电缆连接到射频端口上，并如第3-2页中所述那样，校准Site Master步骤 4 按下SAVE SETUP键并保存校准的设置(第3-14页)。
把待测试仪表连接到Site Master的相位稳定测试端口的延长电缆上。
步骤 6 按下MARKER键。
.步骤7 设定标记M1和M2至需要的频率。
步骤8 在规定的频率范围内记录最低的回波损耗。
步骤9 按下SAVE DISPLAY 键(第3-14 页)，以便给迹线命名，并按下ENTER 键。
