脉宽 峰值电流
调Q脉冲的脉宽和峰值功率
0
0 0
1 I IS '
其中: I S ' h0 h0
2 21 2
2 12 2
0 0 n12
n n1 n2
υ0:吸收谱线中心频率
③说明:β 0(υ0)随I增大而减小， 入射光几乎全部透过，称为 “漂白”
(2)缺点：染料易变质，输出不稳定性，易受染料浓 度、激光能量及染料盒的影响。
成都信息工程学院光电技术学 钟先琼
7、新型固体饱和吸收材料(1060nm) Cr4+: YAG、 Cr4+: GSGG、 Cr4+: GSAG、 Mg2SiO4、LiF: F-2等。
成都信息工程学院光电技术学
钟先琼
7.3.3 调Q激光器基本理论 一、处理方法 速率方程→ 调Q激光的峰值功率、巨脉冲能量 及脉冲时间特性 二、简化假设 1、损耗从δ H降为δ为瞬时的，即阶跃式突 变的——适用于快开关调Q。 2、设腔长等于工作物质长度，L= l。 3、系统为三能级系统，且υ=υ0，f1=f2。 4、η F=1，则忽略A31和S21，则n1W13=n3S32。 三、反转集居数和光子数密度速率方程
4
4
三、声光调Q １、声光作用：当超声波在某些介质中传播时,介质 将产生与声波信号相应的随时空变化的弹性形变， 从而导致介质折射率随时空间周期性变化，则该介 质等效为相位光栅，光栅常数为λs,当光进入此相位
成都信息工程学院光电技术学 钟先琼
光栅时将发生衍射，部分光将偏离原来方向，该现 象称为声光衍射现象。 I I 入射光 2、声光作用分类 I ,λ (1)喇曼-奈斯衍射：当超声波 I 频率较低时，光线平行于声波 I 波面入射，声光作用长度d较小， I 超声 且满足d<<λ s2/2 λ。 波λ
脉宽 峰值电流
脉宽峰值电流脉宽与峰值电流是电子学中常用的两个概念，它们在电路设计和信号传输中起着重要的作用。
脉宽是指脉冲信号中高电平持续的时间，峰值电流则是指电流波形中的最大值。
本文将从理论和实际应用两个方面介绍脉宽和峰值电流的概念及其重要性。
脉宽是脉冲信号中高电平持续的时间，也可以理解为脉冲的宽度。
在数字电路中，脉宽可以用来表示信息的传递速度。
脉宽越短，表示单位时间内传递的信息越多，传输速度也就越快。
在通信领域，脉宽的精确控制可以提高信号传输的可靠性和稳定性。
例如，在高频率的信号传输中，如果脉宽不准确，可能会导致信号失真或丢失。
峰值电流是电流波形中的最大值。
在电路设计中，峰值电流的大小决定了电路元件的选型和电路的稳定性。
如果电路中的元件无法承受峰值电流，可能会导致元件的损坏或电路的不正常工作。
因此，合理设计电路的峰值电流是非常重要的。
在电源设计中，峰值电流也是一个需要考虑的因素。
如果电源无法提供足够的峰值电流，可能会导致设备无法正常工作。
脉宽和峰值电流在实际应用中有着广泛的使用。
以无线通信为例，脉宽和峰值电流的控制可以提高信号传输的效率和可靠性。
在通信中，脉宽越短，信号的频率就越高，传输的数据量也就越大。
而峰值电流的控制可以提高信号的传输距离和穿透能力。
在实际的通信系统中，工程师们需要根据具体的要求来选择合适的脉宽和峰值电流。
除了通信领域，脉宽和峰值电流在其他领域也有着重要的应用。
例如，在电源管理中，通过控制脉宽和峰值电流可以提高电源的效率和稳定性。
在照明领域，脉宽和峰值电流的控制可以提高LED灯的亮度和色彩的准确度。
在电机控制中，脉宽和峰值电流的调节可以改变电机的转速和扭矩。
脉宽和峰值电流是电子学中的重要概念。
合理控制脉宽和峰值电流可以提高电路的性能和稳定性，同时也可以满足不同应用的需求。
在电子设计和应用中，我们需要根据具体的要求和限制来选择合适的脉宽和峰值电流。
通过合理的设计和控制，我们可以实现高性能、高可靠性的电子系统。

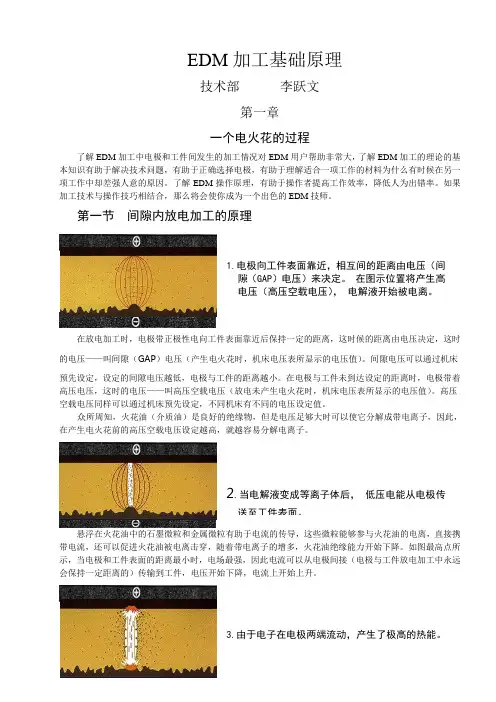

EDM加工技术手册、操作规范
EDM 加工基础原理技术部 李跃文第一章一个电火花的过程了解EDM 加工中电极和工件间发生的加工情况对EDM 用户帮助非常大，了解EDM 加工的理论的基本知识有助于解决技术问题，有助于正确选择电极，有助于理解适合一项工作的材料为什么有时候在另一项工作中却差强人意的原因。
了解EDM 操作原理，有助于操作者提高工作效率，降低人为出错率。
如果加工技术与操作技巧相结合，那么将会使你成为一个出色的EDM 技师。
第一节 间隙内放电加工的原理在放电加工时，电极带正极性电向工件表面靠近后保持一定的距离，这时候的距离由电压决定，这时的电压——叫间隙（GAP ）电压（产生电火花时，机床电压表所显示的电压值）。
间隙电压可以通过机床预先设定，设定的间隙电压越低，电极与工件的距离越小。
在电极与工件未到达设定的距离时，电极带着高压电压，这时的电压——叫高压空载电压（放电未产生电火花时，机床电压表所显示的电压值）。
高压空载电压同样可以通过机床预先设定，不同机床有不同的电压设定值。
众所周知，火花油（介质油）是良好的绝缘物，但是电压足够大时可以使它分解成带电离子，因此，在产生电火花前的高压空载电压设定越高，就越容易分解电离子。
悬浮在火花油中的石墨微粒和金属微粒有助于电流的传导，这些微粒能够参与火花油的电离，直接携带电流，还可以促进火花油被电离击穿，随着带电离子的增多，火花油绝缘能力开始下降。
如图最高点所示，当电极和工件表面的距离最小时，电场最强，因此电流可以从电极间接（电极与工件放电加工中永远会保持一定距离的）传输到工件，电压开始下降，电流上开始上升。
1.电极向工件表面靠近，相互间的距离由电压（间隙（GAP ）电压）来决定。
在图示位置将产生高电压（高压空载电压）， 电解液开始被电离。
2.当电解液变成等离子体后， 低压电能从电极传送至工件表面。
3.由于电子在电极两端流动，产生了极高的热能。
随着电流的上升增加，热量快速积聚，使部分火花油、工件和电极气化，形成放电通道，而产生电火花。

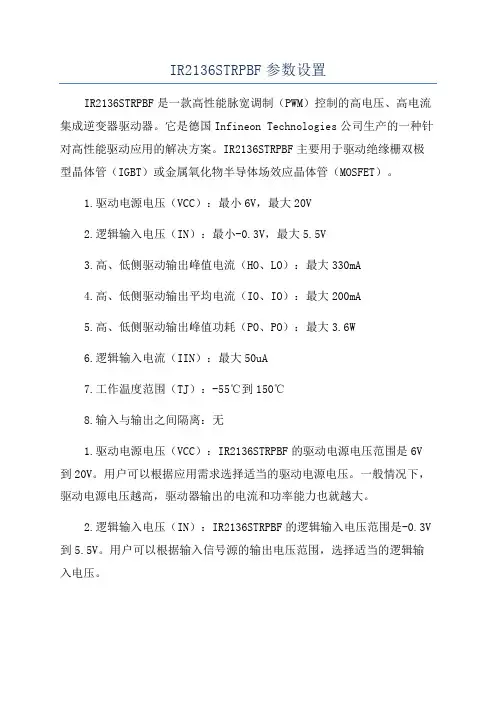

IR2136STRPBF参数设置
IR2136STRPBF参数设置IR2136STRPBF是一款高性能脉宽调制（PWM）控制的高电压、高电流集成逆变器驱动器。
它是德国Infineon Technologies公司生产的一种针对高性能驱动应用的解决方案。
IR2136STRPBF主要用于驱动绝缘栅双极型晶体管（IGBT）或金属氧化物半导体场效应晶体管（MOSFET）。
1.驱动电源电压（VCC）：最小6V，最大20V2.逻辑输入电压（IN）：最小-0.3V，最大5.5V3.高、低侧驱动输出峰值电流（HO、LO）：最大330mA4.高、低侧驱动输出平均电流（IO、IO）：最大200mA5.高、低侧驱动输出峰值功耗（PO、PO）：最大3.6W6.逻辑输入电流（IIN）：最大50uA7.工作温度范围（TJ）：-55℃到150℃8.输入与输出之间隔离：无1.驱动电源电压（VCC）：IR2136STRPBF的驱动电源电压范围是6V 到20V。
用户可以根据应用需求选择适当的驱动电源电压。
一般情况下，驱动电源电压越高，驱动器输出的电流和功率能力也就越大。
2.逻辑输入电压（IN）：IR2136STRPBF的逻辑输入电压范围是-0.3V 到5.5V。
用户可以根据输入信号源的输出电压范围，选择适当的逻辑输入电压。
3.高、低侧驱动输出峰值电流（HO、LO）：IR2136STRPBF的高、低侧驱动输出峰值电流最大为330mA。
根据所要驱动的IGBT或MOSFET的额定电流，可以确定合适的驱动输出峰值电流。
4.高、低侧驱动输出平均电流（IO、IO）：IR2136STRPBF的高、低侧驱动输出平均电流最大为200mA。
根据所要驱动的IGBT或MOSFET的平均电流，可以确定合适的驱动输出平均电流。
5.输入与输出之间隔离：IR2136STRPBF没有输入与输出之间的隔离。
这意味着输入信号和输出信号共地。
在设计应用时，需要特别注意输入信号源和输出负载之间的电气隔离问题。
电压、电流的反馈控制模式
电压、电流的反馈控制模式电压、电流的反馈控制模式现在的高频开关稳压电源主要有五种PWM反馈控制模式。
电源的输入电压、电流等信号在作为取样控制信号时，大多需经过处理。
针对不同的控制模式其处理方式也不同。
下面以由VDMOS开关器件构成的稳压正激型降压斩波器为例，叙述五种PWM反馈控制模式的进展过程、基本工作原理、电路原理暗示图、波形、特点及应用要｀氪，以利于挑选应用及仿真建模讨论。
（1）电压反馈控制模式电压反馈控制模式是20世纪60年月后期高频开关稳压电源刚刚开头进展而采纳的一种控制办法。
该办法与一些须要的过电流庇护电路相结合，至今仍然在工业界被广泛应用。
如图1（a）所示为Buck 降压斩波器的电压模式控制原理图。
电压反馈控制模式惟独一个电压反馈闭环，且采纳的是脉冲宽度调制法，即将经电压误差放大器放大的慢变化的直流采样信号与恒定频率的三角波上斜坡信号相比较，经脉冲宽度调制得到一定宽度的脉冲控制信号，电路的各点波形如图1（a）所示。
逐个脉冲的限流庇护电路必需另外附加。
电压反馈控制模式的优点如下。
①PWM三角波幅值较大，脉冲宽度调整时具有较好的抗噪声裕量。
①占空比调整不受限制。
①对于多路输出电源而言，它们之间的交互调整特性较好。
①单一反馈电压闭环的设计、调试比较简单。
①对输出负载的变化有较好的响应调整。
电压反馈控制模式的缺点如下。
①对输入电压的变化动态响应较慢。
当输入电压骤然变小或负载阻抗骤然变小时，由于主电路中的输出电容C及电感L有较大的相移延时作用，输出电压的变小也延时滞后，而输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后，才干传至PWM比较器将脉宽展宽。
这两个延时滞后作用是动态响应慢的主要缘由。
①补偿网络设计原来就较为复杂，闭环增益随输入电压而变化的现象使其更为复杂。
①输出端的LC滤波器给控制环增强了双极点，在补偿设计误差放大器时，需要将主极点低频衰减，或者增强一个零点举行补偿。
①在控制磁芯饱和故障状态方面较为棘手和复杂。
开关电源PWM的五种反馈控制模式
一、引言PWM开关稳压或稳流电源基本工作原理就是在输入电压变化、内部参数变化、外接负载变化的情况下，控制电路通过被控制信号与基准信号的差值进行闭环反馈，调节主电路开关器件的导通脉冲宽度，使得开关电源的输出电压或电流等被控制信号稳定。
PWM的开关频率一般为恒定，控制取样信号有：输出电压、输入电压、输出电流、输出电感电压、开关器件峰值电流。
由这些信号可以构成单环、双环或多环反馈系统，实现稳压、稳流及恒定功率的目的，同时可以实现一些附带的过流保护、抗偏磁、均流等功能。
对于定频调宽的PWM闭环反馈控制系统，主要有五种PWM反馈控制模式。
下面以VDMOS开关器件构成的稳压正激型降压斩波器为例说明五种PWM反馈控制模式的发展过程、基本工作原理、详细电路原理示意图、波形、特点及应用要点，以利于选择应用及仿真建模研究。
二、开关电源PWM的五种反馈控制模式1. 电压模式控制PWM (VOLTAGE-MODE CONTROL PWM)：如图1所示为BUCK降压斩波器的电压模式控制PWM反馈系统原理图。
电压模式控制PWM是六十年代后期开关稳压电源刚刚开始发展起就采用的第一种控制方法。
该方法与一些必要的过电流保护电路相结合，至今仍然在工业界很好地被广泛应用。
电压模式控制只有一个电压反馈闭环，采用脉冲宽度调制法，即将电压误差放大器采样放大的慢变化的直流信号与恒定频率的三角波上斜波相比较，通过脉冲宽度调制原理，得到当时的脉冲宽度，见图1A中波形所示。
逐个脉冲的限流保护电路必须另外附加。
主要缺点是暂态响应慢。
当输入电压突然变小或负载阻抗突然变小时，因为有较大的输出电容C及电感L相移延时作用，输出电压的变小也延时滞后，输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后，才能传至PWM比较器将脉宽展宽。
这两个延时滞后作用是暂态响应慢的主要原因。
图1A电压误差运算放大器（E/A）的作用有三：①将输出电压与给定电压的差值进行放大及反馈，保证稳态时的稳压精度。
利用555定时器实现宽范围脉宽调制器(PWM)
利用555定时器实现宽范围脉宽调制器(PWM)脉宽调制器(PWM)常常用在开关电源(稳压)中,要使开关电源稳压范围宽(即输入电压范围大)，可利用555定时器构成宽范围PWM。
仅需把一个二极管和电位计添加到异步模式运转的555定时器上，就产生了一个带有可调效率系数为1%到99%的脉宽调制器(图1)。
它的应用包括高功率开关驱动的电动机速度控制。
(原文件名:555_Figure_01.gif)图1：在555定时器电路中增加一个二极管和电位计可构成一个宽范围PWM这个电路的输出可以驱动MOSFET去控制通过电动机的电流，达到平滑控制电动机速度90%左右。
这也应用于灯光的控制，灯光的强度可得以有效控制。
另一个应用是在开关式电源。
PWM调整允许一个可变的输出电压。
可通过555定时器(5个引脚)VC终端的反馈来调节电压。
一个超过调节阈值限制的输出电压将提前结束基于周期循环的PWM信号，以维持输出电压的稳定。
微处理器可以通过数字电位计直接调节PWM去控制电动机速度、灯光强度或者电源输出电压。
对于周期因子(DF)：(原文件名:555_Figure_03.gif)其中，(原文件名:555_Figure_04.gif)而α是终端２和终端１之间电阻与终端3和终端１之间电阻的比值。
选R3=R1，R2=100×R1，这时DF为1%至99%。
如上所述，数字电位计可以代替R2。
通过的电流有限是在该应用中使用数字电位计的主要约束。
对于一个100kΩ的数字电位计，R1和R3可以达到1kΩ，则峰值电流为5mA。
标准二极管可在递减线性下当作D来使用。
对于理想的二极管，k=0.693，则有：(原文件名:555_Figure_05.gif)DF和α之间为线性关系。
图2显示了当α变化时VOUT的波形。
(原文件名:555_Figure_02.gif)图2：这三个波形显示了VOUT如何随α变化而变化。
作者：Henry Santana，Kavlico Corp=============呵呵，原来在这里8楼就有详细的解释<br><br> (原文件名:图2.gif)=============老外的图，是不是比3.2.3a少接一个VD2？阿莫的楼主位公式是不是应该改成3.2.3b那样？我个人觉得,有了光偶就可以省掉74HC14.有了HC14就可以省去光偶.74HC14换成CD40106如何?这样就不用额外的5V电源了.C2容量较大,是否在7812上并联反向二极管较为保险.印象中的555第3脚,好象拉电流能力强,输出电流好象很弱有一个小细节，有人能解释吗？IRFZ48N 的GS我加入了1K的电阻，是作为GS快速释放电荷使用的。
峰值电流的名词解释
峰值电流的名词解释电流是电荷在电路中流动产生的现象，而峰值电流则是指电路中电流达到的最大值。
在交流电路中，电流会随着时间的变化而变化，而峰值电流是其中的一个重要参数，它能够反映电路在某个特定时刻的最大电流值。
峰值电流通常用字母I表示，它的大小通常以安培（A）作为单位。
在交流电路中，电流的变化是周期性的，每个周期包含一个正半周和一个负半周。
峰值电流指的是这个周期中正半周（或负半周）的最大电流值。
在正弦波形的交流电路中，峰值电流的大小通常为电流的峰值的绝对值，即峰值电流等于电流波形上的峰值点与坐标原点之间的距离。
峰值电流是很重要的一个参数，它不仅决定了电路中的电流最大值，还可以反映电流的稳定性和功率的消耗。
在某些特定的电器设备中，峰值电流的大小会直接影响到设备的运行状态和性能。
在家用电器中，电冰箱和空调是常见的家电设备。
这些设备都有一个启动电流，也就是开始工作时所需的峰值电流。
启动电流通常比设备运行时的电流大很多倍，这是因为设备在启动时需要克服一些初期的阻力，将设备带动起来。
启动电流对于电网来说是个挑战，因为如果过多的设备同时启动，将会对输电线路和变电站造成过载，进而影响整个电网的正常运行。
因此，电能供应商和电设备制造商通常需要共同努力来解决这个问题。
对于工业设备来说，峰值电流的观测和控制也是非常重要的。
对于一些大功率的电机或电子设备来说，过高的峰值电流可能会导致设备损坏或引起安全事故。
因此，在设计和选择设备时，需要充分考虑设备的峰值电流以及相应的安全措施。
在电路设计和分析中，峰值电流也是一个重要的参考指标。
通过对电路中电流的波形和峰值电流的测量，工程师可以更好地了解电路的电流特性，并进行合理的设计和优化。
比如，在线路设计中，电线的横截面积和导线的负载能力需要根据峰值电流的大小来选择，以确保电线不过载。
综上所述，峰值电流是电路中电流达到的最大值，它反映了电流的稳定性和功率的消耗。
在各种设备和电路中，峰值电流的大小对于正常运行和安全性都有重要意义。
