北大青鸟_网络数据库设计

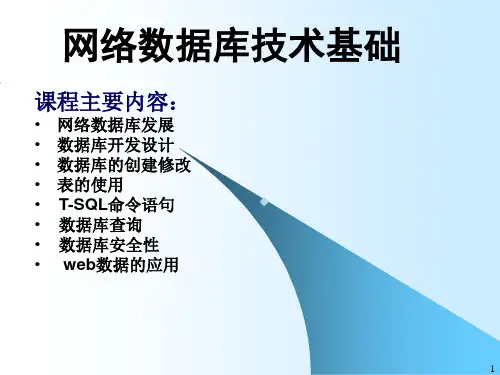

网络数据库技术基础
课程主要内容：
• 网络数据库发展 • 数据库开发设计 • 数据库的创建修改 • 表的使用 • T-SQL命令语句 • 数据库查询 • 数据库安全性 • web数据的应用
1
第一部分 数据库技术的发展以及开发设计
本部分的主要目的是向大家介绍数据库 技术，特别是关系数据库的发展历程及 现状，让大家认识网络数据库技术是当 今计算机网络技术，特别是因特网与数 据库技术发展的必然结果。本章同时简 单介绍了基于Web的数据库技术的实现 工具。
18
1. 使用范围 在学校图书馆内部的现有局域网这个网络环
境下,信息由各用户在规定的权限下在各自的工作 站上录入，信息上网后各用户可查询，调用，达 到信息共享。 2. 背景
图书馆在正常运营中面对大量书籍、读者信息以及两 者间相互联系产生的借书信息、还书信息。现有的人工记 录方法既效率低又错误过多，大大影响了图书馆的正常管 理工作。因此需要对书籍资源、读者资源、借书信息、还 书信息进行管理，及时了解各个环节中信息的变更，有利 用管理效率的提高。
2
1.1 .1 数据库技术的发展 3
到目前为止，数据库管理技术的发展经历了 人工管理阶段、文件系统阶段、数据库系统 阶段和高级数据库阶段。
1.1.2 网络数据库 4
基于Client/Server
C/S （Client/Server）结构，即大家熟知的客户机和服务器结 构。它是软件系统体系结构，通过它可以充分利用两端硬 件环境的优势，将任务合理分配到Client端和Server端来实 现，降低了系统的通讯开销。
公共网关接口CGI（Common Gateway Interface） 应用编程接口(API) 先进数据库连接器ADC（Advance Database
课程主要内容：
• 网络数据库发展 • 数据库开发设计 • 数据库的创建修改 • 表的使用 • T-SQL命令语句 • 数据库查询 • 数据库安全性 • web数据的应用
1
第一部分 数据库技术的发展以及开发设计
本部分的主要目的是向大家介绍数据库 技术，特别是关系数据库的发展历程及 现状，让大家认识网络数据库技术是当 今计算机网络技术，特别是因特网与数 据库技术发展的必然结果。本章同时简 单介绍了基于Web的数据库技术的实现 工具。
18
1. 使用范围 在学校图书馆内部的现有局域网这个网络环
境下,信息由各用户在规定的权限下在各自的工作 站上录入，信息上网后各用户可查询，调用，达 到信息共享。 2. 背景
图书馆在正常运营中面对大量书籍、读者信息以及两 者间相互联系产生的借书信息、还书信息。现有的人工记 录方法既效率低又错误过多，大大影响了图书馆的正常管 理工作。因此需要对书籍资源、读者资源、借书信息、还 书信息进行管理，及时了解各个环节中信息的变更，有利 用管理效率的提高。
2
1.1 .1 数据库技术的发展 3
到目前为止，数据库管理技术的发展经历了 人工管理阶段、文件系统阶段、数据库系统 阶段和高级数据库阶段。
1.1.2 网络数据库 4
基于Client/Server
C/S （Client/Server）结构，即大家熟知的客户机和服务器结 构。它是软件系统体系结构，通过它可以充分利用两端硬 件环境的优势，将任务合理分配到Client端和Server端来实 现，降低了系统的通讯开销。
公共网关接口CGI（Common Gateway Interface） 应用编程接口(API) 先进数据库连接器ADC（Advance Database
北大青鸟ACCP5.0-JavaScript PPT6
如何使用图片代替提交按钮
页面效果 为了美观,现把提交按钮变成图片, 为了美观,现把提交按钮变成图片,但仍然保持 表单的验证功能?如何实现? 表单的验证功能?如何实现?
使用图片的单击事件. 使用图片的单击事件.onClick="checkForm( )"
如何使用图片代替提交按钮
根据上述分析和提供的素材页面来实现表单验证. 根据上述分析和提供的素材页面来实现表单验证. 素材页面
本章任务
制作回车切换输入的效果
演示示例1:回车切换输入的效果 演示示例 :
制作即时提示错误的输入框
演示示例2: 演示示例 :即时提示错误的输入框
制作内容动态显示的层特效
演示示例3: 演示示例 :内容动态显示的层特效
本章目标
会使用图片代替提交按钮 会使用onKeyDown事件检查用户输入的特殊字符 事件检查用户输入的特殊字符 会使用 事件 会使用DIV的innerHTML或innerText动态显示内容 的 会使用 或 动态显示内容 会使用多个DIV动态隐藏或显示内容 动态隐藏或显示内容 会使用多个
…… <SCRIPT language="JavaScript" > 检验是否为空 function checkForm( ) { if ( document.myform.txtUserName.value.length==0) { alert("用户名不能为空!"); 用户名不能为空! 用户名不能为空 document.myform.txtUserName.focus( ); } } 单击事件, 单击事件,调用 </SCRIPT> 表单验证函数 …… <IMG src="images/regquick.jpg" onClick="checkForm( )">
北大青鸟：数据库设计说明书11页word
诊所管理系统案例研究项目数据库设计第一部分、引言1.1编写目的本文档说明了诊所管理系统案例研究项目的数据库的设计，用于指导该系统在数据库存储各方面的内容，为系统开发的程序员、系统分析员做为基准文档。
1.2背景说明：A、软件系统的名称：诊所管理系统案例研究项目B、任务提出者：湖人诊所开发者：北大青鸟Aptech产品开发部实现完成的系统将在湖人诊所的诊断室、门诊、住院部使用，所应用的网络系统是该系统的内部局域网。
C、本系统将是独立的系统，目前不与诊所的财务系统和其他资料系统提供接口，所产生的输出都是独立的。
本系统将使用SQL Server 2000作为数据库存储系统，SQL Server 2000企业版将由湖人诊所自行购买。
1.3定义（可以在此列出本文件中用到的专门术语的定义和外文首字母组词的原词组。
）1.4参考资料相关的文件包括：A、湖人诊所的内部文件《核准诊所管理系统案例研究项目》；B、湖人诊所管理系统案例研究项目分析会议备忘录；C、《湖人诊所诊所管理系统案例研究项目需求说明书》；参考资料：A、北大青鸟Aptech ACCP3.0 Sem2《基于软件开发项目的毕业设计》；B、国家标准《数据库设计说明书（GB8567——88）》；C、莱克公司的人力资源管理项目的软件数据库设计说明；合同：A、《湖人诊所诊所管理系统案例研究项目合同20191002 - 2》；第二部分、外部设计2.1标识符和状态数据库软件：Microsoft SQL Server 2000系统要求建立的数据库名称：Clinic Management System2.2使用它的程序可能使用的该系统的应用程序包括：1、湖人诊所财务管理系统Version 1.0 2019年开发；2、湖人诊所管理系统案例研究项目V1.0 2019年；2.3约定1、括号内的文本是说明的信息，包括不适用的情况；（可以在此说明使用此数据库而需要了解的建立标号、标识的约定，例如用于标识数据库的不同版本的约定和用于标识库内各个文卷、记录、数据项的命名约定等。
《数据库》ppt课件
分布式存储、并行计算、数据挖掘等技术在大数据处理中的应用。
分布式数据库技术
分布式数据库概述
分布式数据库的定义、特点、架构和分类。
分布式数据库的关键技术
数据分区、数据复制、事务管理、负载均衡 等。
分布式数据库的应用场景
云计算、大数据处理、高可用性和可扩展性 应用等。
数据库技术的发展趋势与挑战
数据库技术的发展趋势
型、半结构化数据模型等。
概念数据模型（信息模型） 按用户的观点对数据和信息建模，如 实体-联系模型（E-R模型）。
物理数据模型
描述数据在存储介质上的组织结构， 它不但与具体的DBMS有关，而且还 与操作系统和硬件有关。
关系数据模型
关系数据结构
采用二维表来表示，简称表，由行和列组成。
关系操作
包括查询操作和插入、删除、修改等操作。查询操作又分为选择、 投影、连接操作。
将概念模型转换为数据库逻辑模型， 包括表结构、索引、视图、存储过程 等数据库对象的设计。
数据库管理工具与使用
常见数据库管理工
具
如SQL Server Management Studio、Oracle SQL Developer、 MySQL Workbench等，提供数 据库创建、管理、维护等功能。
04
数据库设计与管理
数据库设计概述
数据库设计的定义
01
数据库设计是指根据用户需求，运用数据库技术，设计
数据库结构、建立数据库及其应用系统的过程。
数据库设计的重要性
02
良好的数据库设计可以提高数据存储的效率，保证数据
的完整性和安全性，降低系统开发和维护的成本。
数据库设计的原则
03
包括一致性、完整性、安全性、可维护性、可扩展性等
北大青鸟SQL Server 2005教案：第5章 SQL中的表以及表数据的操作(共24张PPT)
• 2. 使用DROP TABLE语句删除表
第十九页，共二十四页。
5.4.3 向表中增加 数据 (zēngjiā)
• 1. 利用SQL Server management studio
向导增加(zēngjiā)数据
•ห้องสมุดไป่ตู้2. 利用T-SQL语言增加数据
第二十页，共二十四页。
5.4.4 修改 表中的数据 (xiūgǎi)
第5章 SQL中的表以及表数据的操 作
本章 要点： (běn zhānɡ) 本章主要介绍表的基础知识、表的创
建、使用关键字和约束以及数据表 的修改、删除等重要操作。
第一页，共二十四页。
第5章 SQL中的表以及表数据的操作
• 5.1 表的基础知识
• 5.2 表的创建(chuàngjiàn) • 5.3 表的属性 • 5.4 表的操作
第十六页，共二十四页。
5.4 表的操作
•5.4.1 表的修改 •5.4.2 表的删除 •5.4.3 向表中增加(zēngjiā)数据 •5.4.5 删除表中的数据
第十七页，共二十四页。
表的修改 5.4.1
(xiūgǎi)
• 1.增加列
• 在显示表及其所有当前定义列的标准视图 中，提供有空白的网格行，因此可以很容 易地将新的列定义添加到数据库表。
• 1. 利用SQL Server management studio
向导修改数据(shù jù )
• 2. 利用T-SQL语言修改数据
第二十一页，共二十四页。
5.4.5 删除 表中的数据 (shānchú)
• 1. 利 用 SQL Server management studio向导(xià ngdǎo)删除数据
第十九页，共二十四页。
5.4.3 向表中增加 数据 (zēngjiā)
• 1. 利用SQL Server management studio
向导增加(zēngjiā)数据
•ห้องสมุดไป่ตู้2. 利用T-SQL语言增加数据
第二十页，共二十四页。
5.4.4 修改 表中的数据 (xiūgǎi)
第5章 SQL中的表以及表数据的操 作
本章 要点： (běn zhānɡ) 本章主要介绍表的基础知识、表的创
建、使用关键字和约束以及数据表 的修改、删除等重要操作。
第一页，共二十四页。
第5章 SQL中的表以及表数据的操作
• 5.1 表的基础知识
• 5.2 表的创建(chuàngjiàn) • 5.3 表的属性 • 5.4 表的操作
第十六页，共二十四页。
5.4 表的操作
•5.4.1 表的修改 •5.4.2 表的删除 •5.4.3 向表中增加(zēngjiā)数据 •5.4.5 删除表中的数据
第十七页，共二十四页。
表的修改 5.4.1
(xiūgǎi)
• 1.增加列
• 在显示表及其所有当前定义列的标准视图 中，提供有空白的网格行，因此可以很容 易地将新的列定义添加到数据库表。
• 1. 利用SQL Server management studio
向导修改数据(shù jù )
• 2. 利用T-SQL语言修改数据
第二十一页，共二十四页。
5.4.5 删除 表中的数据 (shānchú)
• 1. 利 用 SQL Server management studio向导(xià ngdǎo)删除数据
北大青鸟软件测试教案精品PPT课件
❖ 结构度量是考虑产品或系统中模块间的交互并量化这种 交互的方法
❖ 扇入（fan-in）和扇出(fan-out)度量
扇入：调用该模块的模块计数； 扇出：该模块所调用的模块计数； 使用扇入扇出来评价软件设计
具有大扇入和大扇出的模块可能是不良设计。这种模块可 能未能正确分解并需要重新设计
复杂性随程序间的扇出的平方而上升
6
软件质量
《GB／T16260-2006(idt ISO／IEC9126：2001)信息技术软件产品评 价质量特性及其使用指南》 软件质量特性主要有： ➢功能性：适合性、准确性、互操作性、安全保密性、依从性 ➢可靠性：成熟性、容错性、易恢复性、依从性 ➢易用性：易理解性、易操作性、易学性、吸引性、依从性 ➢效率：时间特性、资源利用性、依从性 ➢易维护性：易分析性、易改变性、稳定性、易测试性、依从性 ➢可移植性：适应性、易安装性、易替换性、共存性、依从性
❖ 检查内存泄漏 ❖ 异常处理的分支语句的执行 ❖ 解决实验条件下很难搭建真实测试环境的问题 ❖ 检查代码符合一定的编码规范，减少由于编码不规范而引
入错误
3
联系
区 别
白盒测试和黑盒测试比较
白盒测试
黑盒测试
白盒测试和黑盒测试都是软件测试的一个方面; 不是决然 分开的，单独做黑盒测试或白盒测试都是做了测试的一个 方面，很难保证发现了软件中大部分缺陷。两者有时结合 起来同时进行测试，称为“灰盒测试”
❖ 模块的数据复杂性
被定义为一个函数，该函数直接依赖于模块中的I/O变量数，并反向 依赖于模块中的扇出数。
❖ 整体数据复杂性为所有模块的数据复杂性的平均值
15
❖ 基于程序控制流
❖ 又称为环路复杂度、圈 复杂性
McCabe度量法
❖ 扇入（fan-in）和扇出(fan-out)度量
扇入：调用该模块的模块计数； 扇出：该模块所调用的模块计数； 使用扇入扇出来评价软件设计
具有大扇入和大扇出的模块可能是不良设计。这种模块可 能未能正确分解并需要重新设计
复杂性随程序间的扇出的平方而上升
6
软件质量
《GB／T16260-2006(idt ISO／IEC9126：2001)信息技术软件产品评 价质量特性及其使用指南》 软件质量特性主要有： ➢功能性：适合性、准确性、互操作性、安全保密性、依从性 ➢可靠性：成熟性、容错性、易恢复性、依从性 ➢易用性：易理解性、易操作性、易学性、吸引性、依从性 ➢效率：时间特性、资源利用性、依从性 ➢易维护性：易分析性、易改变性、稳定性、易测试性、依从性 ➢可移植性：适应性、易安装性、易替换性、共存性、依从性
❖ 检查内存泄漏 ❖ 异常处理的分支语句的执行 ❖ 解决实验条件下很难搭建真实测试环境的问题 ❖ 检查代码符合一定的编码规范，减少由于编码不规范而引
入错误
3
联系
区 别
白盒测试和黑盒测试比较
白盒测试
黑盒测试
白盒测试和黑盒测试都是软件测试的一个方面; 不是决然 分开的，单独做黑盒测试或白盒测试都是做了测试的一个 方面，很难保证发现了软件中大部分缺陷。两者有时结合 起来同时进行测试，称为“灰盒测试”
❖ 模块的数据复杂性
被定义为一个函数，该函数直接依赖于模块中的I/O变量数，并反向 依赖于模块中的扇出数。
❖ 整体数据复杂性为所有模块的数据复杂性的平均值
15
❖ 基于程序控制流
❖ 又称为环路复杂度、圈 复杂性
McCabe度量法
北大青鸟课件
Page 1/52
第章
路由的基础认识
Version 2.0
本章目标
基于安全和管理的需要，能够正确的为交换机 基于安全和管理的需要， 配置各种密码，和管理IP、 配置各种密码，和管理 、网关等 能够根据实际的需求，在Cisco交换机上正确划 能够根据实际的需求， 交换机上正确划 分基于端口的静态VLAN 分基于端口的静态
NVRAM（非易失性RAM） （非易失性 ） 用于保存路由和交换配置 (startup-config)， ， 相对于D： 相对于 ：/
Page 5/52
ROM(只读存储器 只读存储器) 只读存储器 加载着Miniios、BootStrap 加载着 、 及RomMonitor运行模式程 运行模式程 相对于BIOS 序，相对于
!
Page 11/52
配置Console口令 配置 口令
Benet-sw1(config)#line console 0 Benet-sw1(config-line)#password 123 Benet-sw1(config-line)#login Benet-sw1#show run
interface Vlan1 no ip address no ip route-cache shutdown ! ip http server ! line con 0 password 123 login
Mac Address Table ------------------------------------------Vlan Mac Address Type Ports ------------------------All 000d.28be.b640 STATIC CPU All cc STATIC CPU All cd STATIC CPU All 0100.0cdd.dddd STATIC CPU 1 0013.8044.ff40 DYNAMIC Fa0/2 1 0013.8044.ff41 DYNAMIC Fa0/8 Total Mac Addresses for this criterion: 6
第章
路由的基础认识
Version 2.0
本章目标
基于安全和管理的需要，能够正确的为交换机 基于安全和管理的需要， 配置各种密码，和管理IP、 配置各种密码，和管理 、网关等 能够根据实际的需求，在Cisco交换机上正确划 能够根据实际的需求， 交换机上正确划 分基于端口的静态VLAN 分基于端口的静态
NVRAM（非易失性RAM） （非易失性 ） 用于保存路由和交换配置 (startup-config)， ， 相对于D： 相对于 ：/
Page 5/52
ROM(只读存储器 只读存储器) 只读存储器 加载着Miniios、BootStrap 加载着 、 及RomMonitor运行模式程 运行模式程 相对于BIOS 序，相对于
!
Page 11/52
配置Console口令 配置 口令
Benet-sw1(config)#line console 0 Benet-sw1(config-line)#password 123 Benet-sw1(config-line)#login Benet-sw1#show run
interface Vlan1 no ip address no ip route-cache shutdown ! ip http server ! line con 0 password 123 login
Mac Address Table ------------------------------------------Vlan Mac Address Type Ports ------------------------All 000d.28be.b640 STATIC CPU All cc STATIC CPU All cd STATIC CPU All 0100.0cdd.dddd STATIC CPU 1 0013.8044.ff40 DYNAMIC Fa0/2 1 0013.8044.ff41 DYNAMIC Fa0/8 Total Mac Addresses for this criterion: 6
北大青鸟ACCP5.0-JavaScript PPT7
使用数组优化省市级联功能
JavaScript中的数组用法: 中的数组用法: 中的数组用法
<SCRIPT LANGUAGE = "JavaScript"> var cityList = new Array( ); 1,创建数组,可 ,创建数组, 以不指定大小 2,为数组赋值.每 ,为数组赋值. 个单元格可以是数 组.JavaScript不 不 支持二维数组
使用数组优化省市级联功能
JavaScript中的数组用法: 中的数组用法: 中的数组用法
<SCRIPT LANGUAGE = "JavaScript"> var emp = new Array(3); emp[0] = "Ryan Dias"; emp[1] = "Graham Browne"; emp[2] = "David Greene"; emp.sort( ); 3,调用数组的方法 , sort( )进行排序 进行排序
var newOption1,newOption2; 如果有很多城市, 如果有很多城市,就需 switch(province){ 要定义很多变量, 要定义很多变量,编写 case "四川省 : 四川省" 四川省 很多重复的代码 newOption1= new Option("成都市 成都市","chengdu"); 成都市 newOption2= new Option("泸州市 泸州市","luzhou"); 泸州市 break; case "湖北省 : 湖北省" 湖北省 newOption1= new Option("武汉市 武汉市","wuhan"); 武汉市 newOption2= new Option("襄樊市 襄樊市","xiangfan"); 襄樊市 break; case "山东省 : 山东省" 山东省 newOption1= new Option("青岛市 青岛市","qingdao"); 青岛市 newOption2= new Option("烟台市 烟台市","yantai"); } 烟台市
