分子筛脱水原理-闫士玉课件
合集下载
第1章 物料脱水方法及工艺 ppt课件
ppt课件
8
课程章节安排
第一章 物料脱水方法及工艺 第二章 粗粒物料脱水设备 第三章 沉降与分级 第四章 凝聚与絮凝 第五章 细粒物粒脱水方法与设备
ppt课件
9
第一章 物料脱水方法及工艺
一、粗粒悬浮体系
二、煤泥水的组成及性质 内 三、松散体水分及其脱水方式 容 四、粗粒产品脱水工艺
概 五、细粒产品脱水工艺
ppt课件
3
脱水方法
根据工艺环节的不同，脱水方法可以分为以下几种: 1）重力脱水
指依靠重力作用而实现的脱水。可细分为自然重力脱水 及重力浓缩脱水。
自然重力脱水是指利用物料颗粒表面水分的重力作用而 脱水，如脱水斗子及脱水仓等；
重力浓缩脱水指依靠细粒物料的重力作用，在液体中沉 降的方法来实现固液分离，如浓缩机、沉淀池等。
ppt课件
19
2. 水
水为煤泥水存在提供物质基础，但同时对其生存起决 定性影响。水的作用主要体现在水的极化特性与水中的离 子构成。
煤泥水中的离子构成与天然水相近。主要离子包括 Na+、K+、Ca2+、Mg2+、Cl-、SO42-、HCO3-。由于矿物氧化、 溶解以及人为添加，煤泥水中有时含有较多的Fe3+、Fe2+、 Al3+、Al3+、Cu2+等高价金属离子以及它们的络合物。
采用几何粒度；如当量球体直径、筛分时能够通过颗粒的
最小方孔宽度。
ppt课件
26
5. 煤泥水的分散状态
煤泥水的分散状态首先取决于煤泥的粒度组成。由于大
于35-45um的粗粒煤泥呈不稳定状态，容易沉降分层。因此，
煤泥水的分散状态主要由小于35-45um的细粒煤泥行为所决

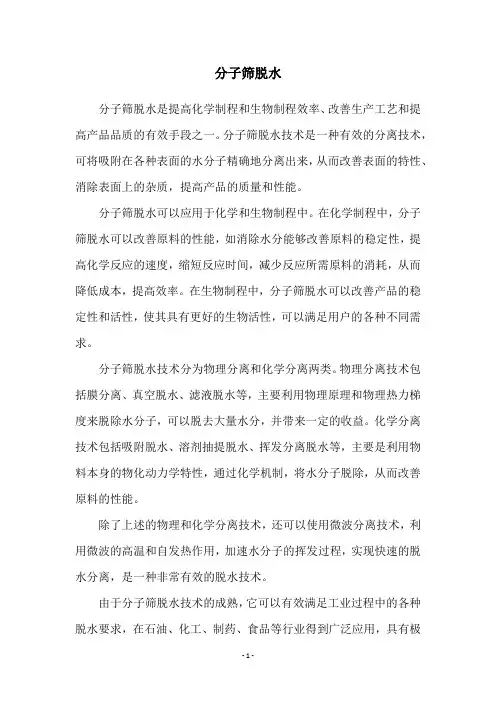

分子筛脱水
分子筛脱水
分子筛脱水是提高化学制程和生物制程效率、改善生产工艺和提高产品品质的有效手段之一。
分子筛脱水技术是一种有效的分离技术，可将吸附在各种表面的水分子精确地分离出来，从而改善表面的特性、消除表面上的杂质，提高产品的质量和性能。
分子筛脱水可以应用于化学和生物制程中。
在化学制程中，分子筛脱水可以改善原料的性能，如消除水分能够改善原料的稳定性，提高化学反应的速度，缩短反应时间，减少反应所需原料的消耗，从而降低成本，提高效率。
在生物制程中，分子筛脱水可以改善产品的稳定性和活性，使其具有更好的生物活性，可以满足用户的各种不同需求。
分子筛脱水技术分为物理分离和化学分离两类。
物理分离技术包括膜分离、真空脱水、滤液脱水等，主要利用物理原理和物理热力梯度来脱除水分子，可以脱去大量水分，并带来一定的收益。
化学分离技术包括吸附脱水、溶剂抽提脱水、挥发分离脱水等，主要是利用物料本身的物化动力学特性，通过化学机制，将水分子脱除，从而改善原料的性能。
除了上述的物理和化学分离技术，还可以使用微波分离技术，利用微波的高温和自发热作用，加速水分子的挥发过程，实现快速的脱水分离，是一种非常有效的脱水技术。
由于分子筛脱水技术的成熟，它可以有效满足工业过程中的各种脱水要求，在石油、化工、制药、食品等行业得到广泛应用，具有极
大的经济价值和社会价值。
综上所述，分子筛脱水技术是一种有效的分离技术，它可以帮助工业制程提高效率，改善原料的性能，提高产品的质量和性能，具有巨大的经济价值和社会价值，值得深入研究和推广。
分子筛简介演示课件
Sr2+、Ba2+）的存在使其保持电中性
硅铝比：Si / Al 或 SiO2 / Al2O3 的摩尔比
1
2
低硅
中硅
5 高硅分子筛
Si / Al 影响分子筛的 ? 亲油、亲水性能：高硅亲油（对有机分子吸附性强），低硅亲水性 ? 耐酸性、热稳定性 ：Si / Al ? ? 耐酸性、热稳定性 ?
7
几种常见的分子筛
? 基本结构单元是硅氧四
面体（SiO4）和铝氧四
四 面
面体（AlO4）
体
? 硅（铝）氧四面体通过
环
氧桥连接成环
?
笼
? 环通过氧桥连接成三维
空间的多面体（笼）
分
? 笼通过氧桥连接成分子
子 筛
筛
硅（铝）氧三维骨架结构具有大量的孔隙（晶穴、晶孔、孔道）， 可以容纳金属阳离子和水分子 —— 阳离子交换与脱水
Si/Al
1 1 1 1-1.5 1-1.5 1.5-3 5 >30
孔径（nm ）
0.3 0.4 0.5 0.8-0.9 0.9-1.0 0.9-1.0 0.67-0.70 0.55-0.60
各种沸石分子筛的区别：
? 化学组成和结构上不同 ? 化学组成上最主要的差别就是硅铝比不同
8
5、命名
? 研究者发现时所用符号
因此同种氧环的孔口的大小是有一定变化的
12
3、笼结构
环通过氧桥连接成三维空间的多面体（笼）
? ? 笼（立方体笼）
笼 晶穴 孔穴 窗孔 晶孔 孔道
空腔
? 6个四元环 ? 一般分子进不到笼里
? 六方柱笼
? 2个六元环、6个四元环 ? 一般分子进不到笼里
13
硅铝比：Si / Al 或 SiO2 / Al2O3 的摩尔比
1
2
低硅
中硅
5 高硅分子筛
Si / Al 影响分子筛的 ? 亲油、亲水性能：高硅亲油（对有机分子吸附性强），低硅亲水性 ? 耐酸性、热稳定性 ：Si / Al ? ? 耐酸性、热稳定性 ?
7
几种常见的分子筛
? 基本结构单元是硅氧四
面体（SiO4）和铝氧四
四 面
面体（AlO4）
体
? 硅（铝）氧四面体通过
环
氧桥连接成环
?
笼
? 环通过氧桥连接成三维
空间的多面体（笼）
分
? 笼通过氧桥连接成分子
子 筛
筛
硅（铝）氧三维骨架结构具有大量的孔隙（晶穴、晶孔、孔道）， 可以容纳金属阳离子和水分子 —— 阳离子交换与脱水
Si/Al
1 1 1 1-1.5 1-1.5 1.5-3 5 >30
孔径（nm ）
0.3 0.4 0.5 0.8-0.9 0.9-1.0 0.9-1.0 0.67-0.70 0.55-0.60
各种沸石分子筛的区别：
? 化学组成和结构上不同 ? 化学组成上最主要的差别就是硅铝比不同
8
5、命名
? 研究者发现时所用符号
因此同种氧环的孔口的大小是有一定变化的
12
3、笼结构
环通过氧桥连接成三维空间的多面体（笼）
? ? 笼（立方体笼）
笼 晶穴 孔穴 窗孔 晶孔 孔道
空腔
? 6个四元环 ? 一般分子进不到笼里
? 六方柱笼
? 2个六元环、6个四元环 ? 一般分子进不到笼里
13
分子筛催化PPT课件
笼平均含： Na12 [Al12Si12O48] ·27 H2O
12个Na+分布: 8个a 笼的 8个六个元环上 4个分布在 4个八元环上
5A：A型沸石上70% Na+被Ca+2交换，八元环孔径可 增至5A。
3A：A型沸石上70% Na+被K+交换。
第二十二页，共55页。
八面沸石
骨架： 六方柱笼将β笼联结在一起，其中一个β笼居中心，其余β 笼位于顶点。
形态：
金刚石型结构（属立方晶 系） 主晶穴：
β笼和六方柱笼形成大的八 面沸石笼，它们相通的窗孔为
12元环，平均孔径8～9Å。
第二十三页，共55页。
第二十四页，共55页。
X型沸石
Na86[Al86Si106O384]· 264H2O
Y型沸石
Si/Al =1～1.5
Na56[Al56Si136O384]· 264H2O Si/Al = 1.5～3.0 Na+在单胞中分布有三种位置：SI、SII、SIII
丝光沸石层状结构
主通道
第二十七页，共55页。
高硅沸石-ZSM型分子筛
结构特点
结构单元与丝光沸石相似， 由成对五元环组成， 无笼状空腔，只有通道；
这类分子筛具有憎水性。
第二十八页，共55页。
ZSM-5型分子筛
常称为高硅型沸石，其Si/Al比可高达50以上； 有两组交叉通道，一种为直通的，另一种为之 字形相互垂直；通道呈椭圆形，窗口直径约为
SI — 六方柱笼中心；
SII — β笼的六元环中心；
SIII — 八面沸石笼中靠近β笼联接的四元环上；
第二十五页，共55页。
丝光沸石（M型沸石）
双五元环
12个Na+分布: 8个a 笼的 8个六个元环上 4个分布在 4个八元环上
5A：A型沸石上70% Na+被Ca+2交换，八元环孔径可 增至5A。
3A：A型沸石上70% Na+被K+交换。
第二十二页，共55页。
八面沸石
骨架： 六方柱笼将β笼联结在一起，其中一个β笼居中心，其余β 笼位于顶点。
形态：
金刚石型结构（属立方晶 系） 主晶穴：
β笼和六方柱笼形成大的八 面沸石笼，它们相通的窗孔为
12元环，平均孔径8～9Å。
第二十三页，共55页。
第二十四页，共55页。
X型沸石
Na86[Al86Si106O384]· 264H2O
Y型沸石
Si/Al =1～1.5
Na56[Al56Si136O384]· 264H2O Si/Al = 1.5～3.0 Na+在单胞中分布有三种位置：SI、SII、SIII
丝光沸石层状结构
主通道
第二十七页，共55页。
高硅沸石-ZSM型分子筛
结构特点
结构单元与丝光沸石相似， 由成对五元环组成， 无笼状空腔，只有通道；
这类分子筛具有憎水性。
第二十八页，共55页。
ZSM-5型分子筛
常称为高硅型沸石，其Si/Al比可高达50以上； 有两组交叉通道，一种为直通的，另一种为之 字形相互垂直；通道呈椭圆形，窗口直径约为
SI — 六方柱笼中心；
SII — β笼的六元环中心；
SIII — 八面沸石笼中靠近β笼联接的四元环上；
第二十五页，共55页。
丝光沸石（M型沸石）
双五元环
什么是分子筛ppt课件
的温度、较大的空速和含水量较低的情况下，仍有相当 高的吸水容量。
根本特性 ： a)分子Байду номын сангаас对水或各种气，液态化合物可逆吸附及脱附。 b)金属阳离子易被交换。 c)分子筛内部空腔和通道构成非常高的内外表积。其 内外表可高于分子筛颗粒的外外表积的 10000-100000倍。
1.根据分子大小和外形的不同选择吸附 ——分子 筛效应
3、分子筛的特性 分子筛是一类结晶的硅铝酸盐，由于它具有均一的
孔径和极高的比外表积，所以具有许多优良的特点。 (1)
按分子的大小和外形不同的选择吸附作用，即只吸附那 些小于分子筛孔径的分子。 (2)对于小的极性分子和不饱
和分子，具有选择吸附性能，极性越大，不饱和度越高， 其选择吸附性越强。 (3)具有剧烈的吸水性。哪怕在较高
• 分子筛按骨架元素组成可分为硅铝类分子 筛、磷铝类分子筛和骨架杂原子分子筛；
• 按孔道大小划分，
•
小于2 nm 微孔分子筛
•
2～50 nm 介孔分子筛
•
大于50 nm 大孔分子筛
• 按硅铝比分为A型、X型、Y型等分子筛。 • 通式为：MO.Al2O3.xSiO2.yH2O，其中M代
表K、Na、Ca等
笼〔立方笼〕
• 笼：由六个四元环 组成，又叫立方体笼
六方柱笼
• 六方柱笼：由六个四 元环和两个六元环组 成
笼
• 可以看作为在离八面体每个顶角1/3处削 去六个角而构成的。在削去顶角的地方构 成六个正方形(四元环)。原来八个三角面 变成正六边形 (六元环)，顶点成了24个 (即24个硅铝原子)。
分子筛
3A分子筛
4A分子筛
5A分子筛
13X分子筛
中空玻璃干燥剂 制冷干燥剂
根本特性 ： a)分子Байду номын сангаас对水或各种气，液态化合物可逆吸附及脱附。 b)金属阳离子易被交换。 c)分子筛内部空腔和通道构成非常高的内外表积。其 内外表可高于分子筛颗粒的外外表积的 10000-100000倍。
1.根据分子大小和外形的不同选择吸附 ——分子 筛效应
3、分子筛的特性 分子筛是一类结晶的硅铝酸盐，由于它具有均一的
孔径和极高的比外表积，所以具有许多优良的特点。 (1)
按分子的大小和外形不同的选择吸附作用，即只吸附那 些小于分子筛孔径的分子。 (2)对于小的极性分子和不饱
和分子，具有选择吸附性能，极性越大，不饱和度越高， 其选择吸附性越强。 (3)具有剧烈的吸水性。哪怕在较高
• 分子筛按骨架元素组成可分为硅铝类分子 筛、磷铝类分子筛和骨架杂原子分子筛；
• 按孔道大小划分，
•
小于2 nm 微孔分子筛
•
2～50 nm 介孔分子筛
•
大于50 nm 大孔分子筛
• 按硅铝比分为A型、X型、Y型等分子筛。 • 通式为：MO.Al2O3.xSiO2.yH2O，其中M代
表K、Na、Ca等
笼〔立方笼〕
• 笼：由六个四元环 组成，又叫立方体笼
六方柱笼
• 六方柱笼：由六个四 元环和两个六元环组 成
笼
• 可以看作为在离八面体每个顶角1/3处削 去六个角而构成的。在削去顶角的地方构 成六个正方形(四元环)。原来八个三角面 变成正六边形 (六元环)，顶点成了24个 (即24个硅铝原子)。
分子筛
3A分子筛
4A分子筛
5A分子筛
13X分子筛
中空玻璃干燥剂 制冷干燥剂
分子筛层析课件
至凝胶层沉积达15cm即可，关闭出 水口。
无“纹路13”
平衡
用2～3倍柱床体积的洗脱液平衡， 流速为0.5mL/min。（略）
加样
静置2 min后打开出水口，使溶液 缓缓流下，至液面刚好或即将进入凝 胶柱表面，关闭出水口；
取葡聚糖（14滴）和重铬酸钾（7 滴）混合；
旋转、沿壁，缓缓加入：
凝胶层析的优点：
凝胶层析具有设备简单、操作方便、分离 迅速、效果好、重复性高、不影响分子的生物 学活性等。
11
【试剂与器材】
1.待分离样品：0.5%蓝色葡聚糖(Blue DeXtran 2000，蓝色，分子量为2×l06)和0.5%铬酸钾 (黄色，分子量为194.2)混合物。
2.葡聚糖凝胶G-25 (Sephadex-G-25) 3.洗脱液：蒸馏水； 4.层析柱、铁架台:两人一组； 5.细玻棒及滴管(细长)。 6.试管及试管架、烧杯。
经常使用的凝胶有交联葡聚糖（Sephadex）、聚丙 稀酰胺凝胶和琼脂糖（Sepharose）。
5
凝胶珠
凝胶过滤层析
单个凝胶珠本身象 “筛子”。不同类型凝 胶的筛孔的大小不同。
6
带网孔的 凝胶珠 小分子不同 程度自由进 入凝胶珠内
大分子不能 进入珠内， 经珠之间缝 隙流出
凝胶过滤层析过程示意图
7
总结：
直径大于凝胶网孔的分子(相对分子量大） 被完全排阻
流程较短，阻力小，速度快；首先流出。
直径小于凝胶网孔的分子（相对分子质量小） 可完全渗透进入网孔，
流程较长，阻力大，移动速率慢；最后流出。
中等大小的分子，
凝胶颗粒内外部分渗透，
渗透程度取决于它们分子的大小，流出介于二者之 间。
分子筛脱水操作手册
分子筛脱水装置操作手册目录1. 基础数据 (2)2. 吸附原理 (3)3. 供货范围 (3)4. 工艺流程 (4)5. 设备参数 (5)6. 装置开车及停车步骤 (5)7. 安全注意事项 (10)8. 填料3A分子筛装填说明 (10)9. 附件 ........................................................ 错误!未定义书签。
1.基础数据1.1介质：二氧化碳1.2装置规模：1.3处理量变化范围：50%～120% 1.4干燥塔进口原料气参数如下：1.5脱水深度：脱水后二氧化碳气含水15ppm。
2.吸附原理2.1 基本概念吸附是指：当两种相态不同的物质接触时，其中密度较低物质的分子在密度较高的物质表面被富集的现象和过程。
具有吸附作用的物质（一般为密度相对较大的多孔固体）被称为吸附剂，被吸附的物质（一般为密度相对较小的气体或液体）称为吸附质。
吸附按其性质的不同可分为四大类，即：化学吸附、活性吸附、毛细管凝缩、物理吸附。
化学吸附：是指吸附剂与吸附质间发生有化学反应，并在吸附剂表面生成化合物的吸附过程。
其吸附过程一般进行的很慢，且解吸过程非常困难。
活性吸附：是指吸附剂与吸附质间生成有表面络合物的吸附过程。
其解吸过程一般也较困难。
毛细管凝缩：是指固体吸附剂在吸附蒸汽时，在吸附剂孔隙内发生的凝结现象。
一般需加热才能完全再生。
物理吸附：是指依靠吸附剂与吸附质分子间的分子力（即范德华力）进行的吸附。
其特点是：吸附过程中没有化学反应，吸附过程进行的极快，参与吸附的各相物质间的平衡在瞬间即可完成，并且这种吸附是完全可逆的。
2.2 工艺原理本装置采用变温吸附技术进行气体分离提纯，变温吸附技术是以吸附剂(多孔固体物质)内部表面对气体分子的物理吸附为基础，利用吸附剂对气体的吸附容量随吸附温度不同而变化的特性，吸附剂对不同气体组份有选择性吸附的条件下，低温时吸附混合气中的某些组份，未被吸附组份通过吸附床层流出，高温时脱附这些被吸附的组份，以进行下一次低温吸附，可采用多个吸附塔，从而达到气体的连续分离的目的。
分子筛脱水原理-闫士玉
打破坚冰
气体分子动力学直径表2，水分子直径
0.27～0.32nm
网上搜索水分子的直径，多数给出的是4×10^-10m；是指 液态水的分子直径，可以度娘下水分子团簇，很奇妙的水！
分子筛是脱掉“小分子”
分子筛结构
所谓“筛”，是指筛选。 分子筛填料是一种蜂巢 式结构，能够允许小于 其孔径的分钟在蜂巢机 构内贮存，让这些小直 径的分子均匀分布在蜂 巢内，而大直径分子无 法进入；至于极性选择 吸附，就仁者见仁智者 见智了
涠洲终端
常见分子筛装置
天然气脱情复杂化
分子筛是一种具有立方晶格 的硅铝酸盐化合物。分子筛 具有均匀的微孔结构，它的 孔穴直径大小均匀，这些孔 穴能把比其直径小的分子吸 附到孔腔的内部，并对极性 分子和不饱和分子具有优先 吸附能力，因而能把极性程 度不同，饱和程度不同，分 子大小不同及沸点不同的分 子分离开来，即具有“筛分” 分子的作用，故称分子筛。
分子筛的应用非常广泛可以作高效干燥剂选择性吸附剂催化剂离子交常用分子筛为结晶态的硅酸盐或硅铝酸盐是由硅氧四面体或铝氧四面体通过氧桥键相连而形成分子尺寸大小通常为032nm的孔道和空腔体系因吸附分子大小和形状不同而具有筛分大小不同的流体分子的能力
破冰！我们身边的原理
--分子筛脱水原理
涠洲作业区 W12-1油田 闫士玉 单击此处编辑副标题 2015.09.10
为那些默默工作者献上深深的敬意！
分子筛简介
1932年，McBain提出了“分子筛” 的概念。分子筛是指具有均匀的微孔， 其孔径与一般分子大小相当的一类物质。 分子筛的应用非常广泛，可以作高效干 燥剂、选择性吸附剂、催化剂、离子交 换剂等。 常用分子筛为结晶态的硅酸盐或硅 铝酸盐，是由硅氧四面体或铝氧四面体 通过氧桥键相连而形成分子尺寸大小 （通常为0.3~2 nm）的孔道和空腔体系， 因吸附分子大小和形状不同而具有筛分 大小不同的流体分子的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差！
分子筛分离效果不好，如何从两个红字上着手解决？？
进 --
破冰，需要思考的问题
1. 更换填料时是否有重量要求？
2.容积比不足，如何调整？ 3.分子筛能不能脱液态水？ 4.工厂风储罐只有缓冲保压作用么?
5.根据理想气体方程，如何更有效的再生？
6.冬季结冰衣服为什么会干？
--
谢谢
0分钟：分子筛低压再生完毕，开始加压
1分钟：对于氮氧，0.1方容积很快加压完毕；对于水气需要80分 钟加压，此时只加压到1/80，即一个大气压下水气分压的8/80
2-10分钟：氮氧进多少出多少；水气分压慢慢上升，一部分水分 子贮存在蜂巢空隙内，一部分水分子排出。分子筛出口水气分压 随时间慢慢上升到8*10/80。干燥塔出口气体中水气分子百分比 降低，水气分压低于进口分压！与正常大气压冲水气分压相同。
见智了
--
道尔顿分压定律
气体的特性是能够均匀地布满它所占有的全部空间，因 此，在任何容器的气体混合物中只要不发生化学变化， 就像单独存在的气体一样，每一种气体都是均匀地分布 在整个容器之中。在恒温时，各组分气体占据与混合气 体相同体积时对容器所产生的压强，叫做该组分的分压 。混合气体中某组分气体对器壁所施加的压力叫做该组 分气体的分压。1801年，英国科学家J.Dalton通过实验 观察提出：混合气体的总压等于混合气体中各组分气体 的分压之和，某组分气体的分压大小则等于其单独占有
11-19分钟：分子筛常压再生，水气分子分压与大气相同（实际是
进
更低，用干燥气吹扫的)
--
明修栈道，暗度陈仓
出 由此可见，大气经过压缩机压缩后，水气分压
增加8倍，随着温度降低会有部分气态水液化。 分子筛进出口氮氧分压没有变化，而经过分子
筛后，高压气体中水气分压低于常压下水气分压。 常温常压下空气中的水气不会凝结，此时也不会凝 结成液体。
常用分子筛为结晶态的硅酸盐或硅 铝酸盐，是由硅氧四面体或铝氧四面体 通过氧桥键相连而形成分子尺寸大小（ 通常为0.3~2 nm）的孔道和空腔体系， 因吸附分子大小和形状不同而具有筛分 大小不同的流体分子的能力。
--
常见分子筛装置
天然气脱水
仪表风脱水
制氮机
--
4
如何将简单事情复杂化
分子筛是一种具有立方晶格 的硅铝酸盐化合物。分子筛 具有均匀的微孔结构，它的 孔穴直径大小均匀，这些孔 穴能把比其直径小的分子吸 附到孔腔的内部，并对极性 分子和不饱和分子具有优先 吸附能力，因而能把极性程 度不同，饱和程度不同，分 子大小不同及沸点不同的分 子分离开来，即具有“筛分 ”分子的作用，故称分子筛 。
关键词：吸附、极性、筛分
高大上，神奇！或说神秘！ 不懂！要得就是你不懂！
--
脑袋进水的“悖论”
常见分子直径（纳米
）
H2
0.289
NO
0.317
CO2
0.33
Ar
0.34
氧气
0.346
氮气
0.364
CO
0.376
CH4
0.38
C2H4
0.39
水
0.40
水分子比氮、氧大！ 分子筛是0.3纳米孔隙 怎么脱水，筛掉大分子？
破冰！我们身边的原理
--分子筛脱水原理
涠洲单作击业此区W处1编2-1辑油副田 标闫题士玉
2015.09.10
为那些默默工作者献上深深的敬意 ！
--
分子筛简介
涠洲终端
1932年，McBain提出了“分子筛” 的概念。分子筛是指具有均匀的微孔， 其孔径与一般分子大小相当的一类物质 。分子筛的应用非常广泛，可以作高效 干燥剂、选择性吸附剂、催化剂、离子 交换剂等。
网上搜索水分子的直径，多数给出的是4×10^-10m；是指
液态水的分子直径，可以度娘下水分子团簇，很奇妙的水！
分子筛是脱掉“小分子”
--
分子筛结构
所谓“筛”，是指筛选。 分子筛填料是一种蜂巢 式结构，能够允许小于 其孔径的分钟在蜂巢机 构内贮存，让这些小直 径的分子均匀分布在蜂 巢内，而大直径分子无 法进入；至于极性选择 吸附，就仁者见仁智者
与气体混合物相同体积时所产生的压强。
--
看山不是山，看水不是水
干 燥 塔
以分子筛脱除压缩空气中水为例，假设干燥 塔罐体容积为10方，里面装满填料
对于氧气和氮气，其容积为：10-填料=0.1 方
对于水气分子，其容积为：10-填料蜂巢壁 厚=9方
--
看山是山，看水是水
出
新鲜空气被压缩机加压，水气分压增加8倍
--
脑袋进水的“悖论”
常见分子直径（纳米
）
H2
0.289
NO
0.317
CO2
0.33
Ar
0.34
O2
0.346
N2
0.364
CO
0.376
CH4
0.38
C2H4 0.39
水
0.40
氧气分子比氮气分子小！ 怎么脱氧？筛掉小分子
神奇的“极性”、吸附？
--
打破坚冰
气体分子动力学直径表2，水分子直径 0.27～0.32nm
分子筛分离效果不好，如何从两个红字上着手解决？？
进 --
破冰，需要思考的问题
1. 更换填料时是否有重量要求？
2.容积比不足，如何调整？ 3.分子筛能不能脱液态水？ 4.工厂风储罐只有缓冲保压作用么?
5.根据理想气体方程，如何更有效的再生？
6.冬季结冰衣服为什么会干？
--
谢谢
0分钟：分子筛低压再生完毕，开始加压
1分钟：对于氮氧，0.1方容积很快加压完毕；对于水气需要80分 钟加压，此时只加压到1/80，即一个大气压下水气分压的8/80
2-10分钟：氮氧进多少出多少；水气分压慢慢上升，一部分水分 子贮存在蜂巢空隙内，一部分水分子排出。分子筛出口水气分压 随时间慢慢上升到8*10/80。干燥塔出口气体中水气分子百分比 降低，水气分压低于进口分压！与正常大气压冲水气分压相同。
见智了
--
道尔顿分压定律
气体的特性是能够均匀地布满它所占有的全部空间，因 此，在任何容器的气体混合物中只要不发生化学变化， 就像单独存在的气体一样，每一种气体都是均匀地分布 在整个容器之中。在恒温时，各组分气体占据与混合气 体相同体积时对容器所产生的压强，叫做该组分的分压 。混合气体中某组分气体对器壁所施加的压力叫做该组 分气体的分压。1801年，英国科学家J.Dalton通过实验 观察提出：混合气体的总压等于混合气体中各组分气体 的分压之和，某组分气体的分压大小则等于其单独占有
11-19分钟：分子筛常压再生，水气分子分压与大气相同（实际是
进
更低，用干燥气吹扫的)
--
明修栈道，暗度陈仓
出 由此可见，大气经过压缩机压缩后，水气分压
增加8倍，随着温度降低会有部分气态水液化。 分子筛进出口氮氧分压没有变化，而经过分子
筛后，高压气体中水气分压低于常压下水气分压。 常温常压下空气中的水气不会凝结，此时也不会凝 结成液体。
常用分子筛为结晶态的硅酸盐或硅 铝酸盐，是由硅氧四面体或铝氧四面体 通过氧桥键相连而形成分子尺寸大小（ 通常为0.3~2 nm）的孔道和空腔体系， 因吸附分子大小和形状不同而具有筛分 大小不同的流体分子的能力。
--
常见分子筛装置
天然气脱水
仪表风脱水
制氮机
--
4
如何将简单事情复杂化
分子筛是一种具有立方晶格 的硅铝酸盐化合物。分子筛 具有均匀的微孔结构，它的 孔穴直径大小均匀，这些孔 穴能把比其直径小的分子吸 附到孔腔的内部，并对极性 分子和不饱和分子具有优先 吸附能力，因而能把极性程 度不同，饱和程度不同，分 子大小不同及沸点不同的分 子分离开来，即具有“筛分 ”分子的作用，故称分子筛 。
关键词：吸附、极性、筛分
高大上，神奇！或说神秘！ 不懂！要得就是你不懂！
--
脑袋进水的“悖论”
常见分子直径（纳米
）
H2
0.289
NO
0.317
CO2
0.33
Ar
0.34
氧气
0.346
氮气
0.364
CO
0.376
CH4
0.38
C2H4
0.39
水
0.40
水分子比氮、氧大！ 分子筛是0.3纳米孔隙 怎么脱水，筛掉大分子？
破冰！我们身边的原理
--分子筛脱水原理
涠洲单作击业此区W处1编2-1辑油副田 标闫题士玉
2015.09.10
为那些默默工作者献上深深的敬意 ！
--
分子筛简介
涠洲终端
1932年，McBain提出了“分子筛” 的概念。分子筛是指具有均匀的微孔， 其孔径与一般分子大小相当的一类物质 。分子筛的应用非常广泛，可以作高效 干燥剂、选择性吸附剂、催化剂、离子 交换剂等。
网上搜索水分子的直径，多数给出的是4×10^-10m；是指
液态水的分子直径，可以度娘下水分子团簇，很奇妙的水！
分子筛是脱掉“小分子”
--
分子筛结构
所谓“筛”，是指筛选。 分子筛填料是一种蜂巢 式结构，能够允许小于 其孔径的分钟在蜂巢机 构内贮存，让这些小直 径的分子均匀分布在蜂 巢内，而大直径分子无 法进入；至于极性选择 吸附，就仁者见仁智者
与气体混合物相同体积时所产生的压强。
--
看山不是山，看水不是水
干 燥 塔
以分子筛脱除压缩空气中水为例，假设干燥 塔罐体容积为10方，里面装满填料
对于氧气和氮气，其容积为：10-填料=0.1 方
对于水气分子，其容积为：10-填料蜂巢壁 厚=9方
--
看山是山，看水是水
出
新鲜空气被压缩机加压，水气分压增加8倍
--
脑袋进水的“悖论”
常见分子直径（纳米
）
H2
0.289
NO
0.317
CO2
0.33
Ar
0.34
O2
0.346
N2
0.364
CO
0.376
CH4
0.38
C2H4 0.39
水
0.40
氧气分子比氮气分子小！ 怎么脱氧？筛掉小分子
神奇的“极性”、吸附？
--
打破坚冰
气体分子动力学直径表2，水分子直径 0.27～0.32nm
