桥梁结构缩尺模型模拟地震振动台试验研究进展

合集下载

地震模拟振动台及模型试验研究进展

地震模拟振动台及模型试验研究进展1. 本文概述随着城市化进程的加快和建筑工程技术的不断发展，地震灾害对人类社会的威胁日益凸显。

为了提高建筑结构的抗震能力，减少地震灾害造成的人员伤亡和经济损失，地震模拟振动台及模型试验研究成为了工程抗震领域的重要研究方向。

本文旨在综述地震模拟振动台及模型试验的研究进展，分析现有技术的优缺点，探讨未来发展趋势，为相关领域的研究和实践提供参考。

地震模拟振动台作为一种重要的试验设备，可以模拟地震波对建筑物的影响，为研究者提供一种可控、可重复的实验手段。

模型试验则是将实际建筑结构按比例缩小，通过模拟地震作用下的响应，来研究结构的抗震性能。

这两者的结合为抗震研究提供了强有力的技术支持。

本文首先介绍了地震模拟振动台的工作原理和技术特点，然后对近年来国内外在模型试验方面的研究进行了梳理，包括试验方法、试验对象和试验结果等方面的内容。

接着，本文分析了当前研究中存在的问题和挑战，如模型与原型之间的相似性、试验数据的准确性等。

本文探讨了地震模拟振动台及模型试验的未来发展趋势，包括技术革新、数据分析方法的改进以及与其他抗震技术的结合等方面。

2. 地震模拟振动台技术概述定义：地震模拟振动台是一种用于模拟地震作用的实验设备，通过在实验模型上施加特定的振动，来模拟地震时的地面运动。

原理：振动台通过驱动系统产生可控的振动波形，这些波形可以模拟实际的地震波形或特定的地震动参数。

综合模拟环境：结合温度、湿度等环境因素，进行更全面的地震模拟。

3. 地震模拟振动台的发展历程地震模拟振动台的发展可以追溯到20世纪初。

最初，地震模拟振动台主要用于建筑结构的抗震性能研究。

早期的振动台设备简单，只能模拟一维地震波，且模拟的地震波频率范围有限。

这些早期的尝试为后来的研究奠定了基础。

20世纪50年代，随着电子技术和材料科学的发展，地震模拟振动台进入了快速发展阶段。

这一时期的振动台设备开始能够模拟多维地震波，频率范围也得到扩大。

振动台试验中小缩尺比模型材料试验研究

比表面积 ! I43O<Y3 #
7S4
初凝时间 d I(" 30S
表 (N)(&O 级硅酸盐水泥试验结果
9GCSJ(N9JDEFJD[SEDLX)(&O ?LFESGUMHJVJUE
终凝时间 d I("
安定性 d II
4‘ # 抗折强度 d \_)
4‘ # 抗压强度 d \_)
4S3
3/S
‘/7
07/3
杨等通过抗折强度和劈裂强度试验对微粒混凝土受拉性能进行了研究*0+ % 沈德建等在试验研究的基础上建立考虑应变率和初始静载影响的微粒混凝土抗压强度和弹性模量计算方法*S+ % 然而"在小缩尺比的地下结构振动台模型试验中"需采用低弹性模量微粒混凝土模拟原型结构中的混凝土"且两者的力学性能之间应满足一定的相似条件% 因此"有必要对低弹性模量微粒混凝土的性能进行研究%
7R?7:#@7291359=!4 "69B75@133Q5A137@"!73@197:#13 #2 5B1I#2; 91<379759
n$)" ?:"<H=,$3 6^)"<j(=,"<3 6\)_:"<J,3 6R("<j)"*("3 6+=:" T$4 !3BT-=,,*,K+(L(*>"<("::’("<" +=)"<. )" a"(L:’%(&G" 9(. )" 835513" +=(")& 4B!"%&(&$&:,K@:,A=G%(-%" +=(")T:(%I,*,<(-)*D$’:)$" D:(E("<3555‘3" +=(")#

结构施工过程中的振动台试验与结构模型验证

结构施工过程中的振动台试验与结构模型验证在结构工程领域中，振动台试验与结构模型验证是一项重要的测试和验证工作。

它们能够帮助工程师评估结构在运行或自然环境中的动力响应，同时还能为设计者提供实验数据，以验证结构所做的数值模拟和分析的准确性。

本文将探讨结构施工过程中的振动台试验与结构模型验证的重要性以及在实践中的应用。

一、振动台试验的重要性振动台试验是一种以模拟真实振动环境，对结构物进行动力响应测试的方法。

它通过施加不同频率和幅度的振动载荷，来模拟结构在地震、风力、交通振动等各种环境下的动态响应。

振动台试验可以提供结构在振动环境下的性能参数，如自然频率、阻尼比、模态形态等，为结构设计和优化提供依据。

此外，通过振动台试验还可以验证和修正数值模拟的结果，提高结构动力响应分析的准确性。

振动台试验在结构施工过程中尤为重要。

在结构初期，施工阶段的振动往往是结构损坏和失效的主要原因之一。

通过振动台试验，可以评估结构在施工阶段受到的振动载荷，并采取相应的措施来保证结构的完整性和稳定性。

此外，振动台试验还可以帮助优化结构的施工方法和工艺，确保施工过程中的振动不会对结构产生负面影响。

二、结构模型验证的重要性结构模型验证是通过与实际结构的振动台试验结果进行比对，验证数值模拟和分析的准确性。

它能够评估数值模拟与试验结果之间的差异，并提供修正和改进数值模型的依据。

结构模型验证的目的是确保数值模拟结果与实际结构的动力响应足够吻合，从而提高结构设计和分析的可靠性。

结构模型验证的过程包括建立数值模型、进行振动台试验、分析试验数据以及修正和改进数值模型。

首先，建立数值模型时需要准确描述结构的几何特征、材料性质和边界条件等。

其次，在振动台试验中，需要合理设置试验方案，选择适当的振动幅度和频率范围。

然后，通过分析试验数据与数值模拟结果之间的差异，可以确定数值模型的准确性，并对其进行修正和改进，最终使数值模拟结果与试验结果达到一致。

三、振动台试验与结构模型验证的应用振动台试验与结构模型验证在结构工程领域中有广泛的应用。

地震动输入对大跨度桥梁抗震影响的振动台试验研究的开题报告

地震动输入对大跨度桥梁抗震影响的振动台试验研究的开题报告一、选题背景及意义随着现代城市的快速发展和经济水平的提高，大跨度桥梁的建设越来越受到重视。

对于大跨度桥梁来说，抗震能力是保证其安全运行的基础。

地震是世界各地经常发生的自然灾害之一，以往大量的研究表明地震对于大跨度桥梁的抗震性能有着很大的影响。

因此，深入研究地震动输入对大跨度桥梁抗震影响成为一个必要的课题。

目前，对于大跨度桥梁的抗震影响，大多采用数值模拟的方法，这种方法虽然能够得到非常准确的计算结果，但是其不能考虑到地震波的复杂性和桥梁自身非线性特性，且需要大量计算工作。

而且，尚缺乏系统的承载能力、破坏机理和优化设计等方面的探索。

因此，通过振动台试验研究地震动输入对大跨度桥梁抗震影响就具有十分重要的意义。

二、研究内容和方法本研究将通过振动台试验的方法，研究地震动输入对大跨度桥梁抗震影响的情况。

试验将采用缩尺模型进行，具体内容包括：1.设计大跨度桥梁的模型，并制作模型。

2.设计地震模拟试验方案，并进行试验。

在试验过程中，采用不同强度和方向的地震模拟输入，来模拟不同的地震情况。

3.对试验数据进行采集和处理，得出不同地震模拟输入对大跨度桥梁的反应和破坏情况。

4.分析试验结果，探讨地震动输入对大跨度桥梁抗震性能的影响。

三、预期成果通过本次试验的研究，我们预期能够得到以下成果：1.得出不同地震模拟输入对大跨度桥梁的反应和破坏情况。

2.探讨地震动输入对大跨度桥梁抗震性能的影响。

3.为建设大跨度桥梁提供科学合理的抗震设计理论，提高大跨度桥梁的安全性。

四、研究进度和计划本研究预计历时1年，具体研究进度如下：1.前期准备（2个月）：文献调研、试验设计与方案制定。

2.模型制作（3个月）：按照设计完成模型制作。

3.试验执行（7个月）：在振动台上进行试验，同时对试验数据进行采集和处理。

4.数据分析（2个月）：对试验数据进行分析和处理。

5.撰写论文（3个月）：对研究成果进行总结和归纳，撰写论文。

武汉保利文化广场振动台模型试验

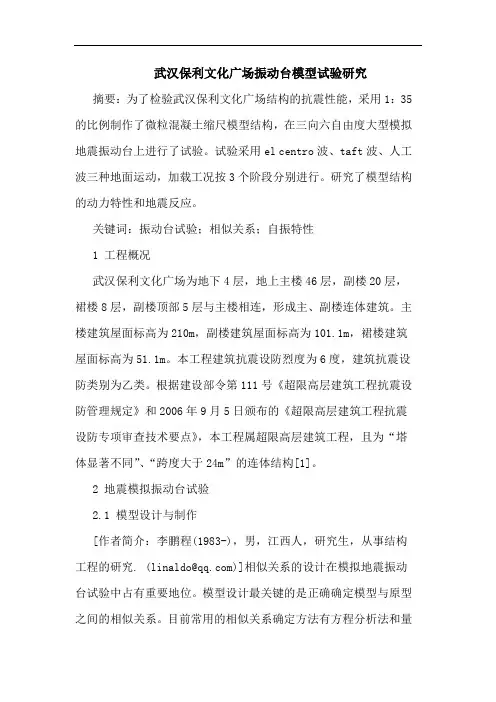

武汉保利文化广场振动台模型试验研究摘要：为了检验武汉保利文化广场结构的抗震性能，采用1：35的比例制作了微粒混凝土缩尺模型结构，在三向六自由度大型模拟地震振动台上进行了试验。

试验采用el centro波、taft波、人工波三种地面运动，加载工况按3个阶段分别进行。

研究了模型结构的动力特性和地震反应。

关键词：振动台试验；相似关系；自振特性1 工程概况武汉保利文化广场为地下4层，地上主楼46层，副楼20层，裙楼8层，副楼顶部5层与主楼相连，形成主、副楼连体建筑。

主楼建筑屋面标高为210m，副楼建筑屋面标高为101.1m，裙楼建筑屋面标高为51.1m。

本工程建筑抗震设防烈度为6度，建筑抗震设防类别为乙类。

根据建设部令第111号《超限高层建筑工程抗震设防管理规定》和2006年9月5日颁布的《超限高层建筑工程抗震设防专项审查技术要点》，本工程属超限高层建筑工程，且为“塔体显著不同”、“跨度大于24m”的连体结构[1]。

2 地震模拟振动台试验2.1 模型设计与制作[作者简介：李鹏程(1983-)，男，江西人，研究生，从事结构工程的研究.(**************)]相似关系的设计在模拟地震振动台试验中占有重要地位。

模型设计最关键的是正确确定模型与原型之间的相似关系。

目前常用的相似关系确定方法有方程分析法和量纲分析法。

本文采用量纲分析法确定各相似关系[2]。

模型与原型的相似关系见表1。

表1 模型与原型的相似关系模型用微粒混凝土制作，材料为水泥砂浆。

水泥为425r号硅酸盐水泥，骨料为粗砂和细砂。

选用不同配合比使微粒混凝土达到不同的强度等级和弹性模量，以模拟原型c35～c60混凝土。

模型钢筋采用回火镀锌铁丝。

根据刚度条件选用直径为18＃－22＃等多种规格的回火镀锌铁丝。

根据模型和原型配筋率相似的原则进行模型配筋，并满足构造要求。

模型钢管混凝土采用钢管微粒混凝土来制作。

钢管内灌注微粒混凝土，微粒混凝土中加入膨胀剂以防止钢管与混凝土之间离析。

桥梁抗震性能实验与分析

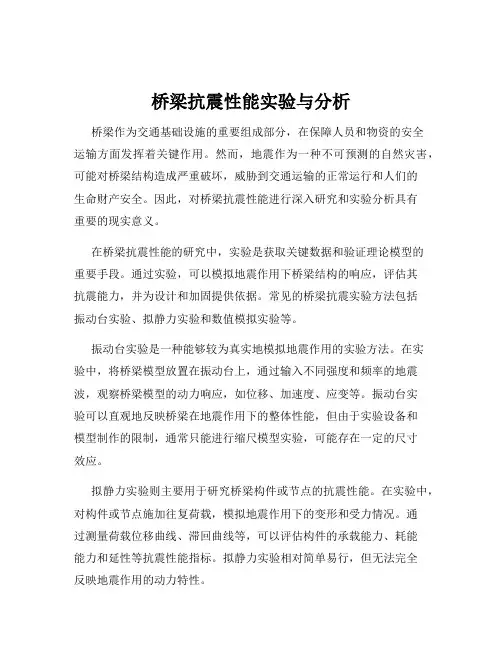

桥梁抗震性能实验与分析桥梁作为交通基础设施的重要组成部分，在保障人员和物资的安全运输方面发挥着关键作用。

然而，地震作为一种不可预测的自然灾害，可能对桥梁结构造成严重破坏，威胁到交通运输的正常运行和人们的生命财产安全。

因此，对桥梁抗震性能进行深入研究和实验分析具有重要的现实意义。

在桥梁抗震性能的研究中，实验是获取关键数据和验证理论模型的重要手段。

通过实验，可以模拟地震作用下桥梁结构的响应，评估其抗震能力，并为设计和加固提供依据。

常见的桥梁抗震实验方法包括振动台实验、拟静力实验和数值模拟实验等。

振动台实验是一种能够较为真实地模拟地震作用的实验方法。

在实验中，将桥梁模型放置在振动台上，通过输入不同强度和频率的地震波，观察桥梁模型的动力响应，如位移、加速度、应变等。

振动台实验可以直观地反映桥梁在地震作用下的整体性能，但由于实验设备和模型制作的限制，通常只能进行缩尺模型实验，可能存在一定的尺寸效应。

拟静力实验则主要用于研究桥梁构件或节点的抗震性能。

在实验中，对构件或节点施加往复荷载，模拟地震作用下的变形和受力情况。

通过测量荷载位移曲线、滞回曲线等，可以评估构件的承载能力、耗能能力和延性等抗震性能指标。

拟静力实验相对简单易行，但无法完全反映地震作用的动力特性。

数值模拟实验则是利用计算机软件建立桥梁的数学模型，通过数值计算模拟地震作用下桥梁的响应。

数值模拟实验可以方便地改变参数，进行大量的计算分析，但模型的准确性和可靠性需要通过实验数据进行验证。

在进行桥梁抗震性能实验时，需要合理设计实验方案，包括模型的相似比、加载制度、测量方案等。

相似比的确定是实验设计的关键之一，要保证模型能够在力学性能上尽可能地反映原型结构的特点。

加载制度的选择应根据实验目的和桥梁的受力特点确定，通常包括单调加载、循环加载等。

测量方案则要确保能够准确获取关键部位的响应数据，如位移传感器、应变片、加速度计等的布置应合理。

以某连续梁桥为例，对其进行抗震性能实验分析。

基于地震响应振动台试验的研究与发展

基于地震响应振动台试验的研究与发展摘要：近年来，随着大量多高层建筑等大型建筑的修建，现有的抗震设计规范已无法满足现实需要。

模拟真实地震响应的振动台试验是研究此类结构抗震设计的重要方法。

本文主要对多层钢筋混凝土框架结构和高层框架-核心筒结构的振动台试验的抗震性能研究现状与进展进行综合概括，并在此基础上对未来此类问题的研究发展进行展望。

关键词：振动台试验；地震响应；抗震性能；隔震减震设计引言在全世界范围内，由于地震造成建筑物、构筑物破坏，财产损失和人员死亡的灾害一直层出不穷。

在历年大地震中，地表建筑结构发生怕破坏的事例并不少见，如1976年唐山7.8级大地震几乎就毁灭了百万人口居住的工矿城市，大量房屋损坏或倒塌，造成40余万人的伤亡和接近300亿元人民币的经济损失。

1995年发生在日本阪神7.2级地震，22万栋房屋倒塌或严重破坏，6000多人死亡，4万多人受伤，经济损失达到了创纪录的1000亿美元，对日本的经济产生了巨大的冲击。

随着社会的发展进步，大量高层建筑的建造与日俱增，而现行的抗震设计理念已不能满足现实需求，不能够有效地减小地震造成的损失。

而振动台试验可以很好模拟地震过程和进行人工地震波加载试验，可以最直接地研究结构地震反应和破坏机理，为现行抗震设计规范准则的革新与修订提供参考。

一、多层框架结构的抗震性能研究“强柱弱梁”的结构破坏形式通常被认为是一种理想的结构抗震破坏形式。

这种理想状态希望结构在地震来临时首先在梁上出现裂缝，最终柱子上塑性铰出现的时间要晚于梁上的梁上的塑性铰。

然而根据多年地震灾害的结果表明：多数损坏的结构，塑性铰出现的位置首先在柱上，大多以“强梁弱柱”的破坏形式结束，没有充分发挥延性设计的作用。

导致这种破坏的原因，主要从构件和整体结构两方面分析。

结构构件层面上，结构上部每层楼板的水平剪力、弯矩、重力等产生的附加轴力都最终由框架柱所承担，柱子受力最大，容易形成塑性铰（主要在底柱上）。

桥梁结构振动台试验研究及建模分析

桥梁结构振动台试验研究及建模分析桥梁在现代交通系统中发挥着重要的作用，然而，由于受到外界环境和交通载荷的影响，桥梁结构的振动问题成为桥梁工程中需要解决的重要问题之一。

为了研究桥梁结构的振动特性以及优化桥梁设计，振动台试验与建模分析成为一种常用的方法。

桥梁结构振动台试验是一种通过将桥梁模型置于振动台上，施加一定的载荷以模拟真实工况下的振动情况的实验方法。

通过该方法，可以获取桥梁结构在不同振动频率和振幅下的动态响应，以及桥梁在不同工况下的破坏机理和承载能力。

振动台试验的数据可以用于验证和修正数值模型，为桥梁结构的设计和评估提供宝贵的参考依据。

在进行桥梁结构振动台试验之前，首先需要设计和制作桥梁模型。

模型的制作应该尽可能地保持与实际桥梁相似的几何形状和材料特性。

模型的缩尺比例通常采用1:10或1:20，以保证试验结果的可靠性。

制作好的模型需要在振动台上进行安装，并进行必要的调整和加固，以确保试验过程中的稳定性和准确性。

在振动台试验中，需要施加一定的载荷以模拟桥梁结构的工况。

这些载荷可以是静态的，如重力、风载和温度变化等；也可以是动态的，如车辆通过桥梁时引起的振动。

不同类型的载荷可以通过不同的装置施加到桥梁模型上。

通过改变载荷的频率和振幅，可以研究桥梁结构在不同振动工况下的响应。

桥梁结构振动台试验的数据可以通过传感器获得。

常见的传感器包括加速度计、应变计和位移计等，这些传感器通常安装在桥梁模型的关键部位，以提供准确的测量数据。

试验数据的处理和分析可以通过计算机进行，以获得桥梁结构在不同振动条件下的动态响应曲线和振动模态。

振动台试验的结果可以用来验证和修正数值模型。

数值模型是通过计算机辅助设计软件或有限元分析软件建立的，可以模拟桥梁结构在不同工况下的振动特性。

通过与振动台试验的结果进行对比，可以评估数值模型的准确性，并对模型参数进行校正。

这对于优化桥梁设计和改进结构性能非常重要。

除了振动台试验，建模分析也是研究桥梁结构振动的重要方法之一。
