红外线分析仪是一种用于检测和分析物体红外辐射的仪器。
其工作原理基于物体在热平衡状态下产生的红外辐射，通过红外线分析仪的系统，可以将这些辐射转化为电信号，并进一步分析和处理。
红外线分析仪主要由以下几个部件组成：光源、样品室、光学系统、探测器、信号处理器等。
首先，红外线分析仪的光源会产生一束宽带的红外光，通常是由红外灯或者者红外激光器提供。
然后，这束光会被导入到样品室中。
在样品室中，待测物体会受到红外光的照射，并且产生相应的红外辐射。
这些辐射的强度和频率特征与物体的性质和温度相关。
接下来，红外辐射通过光学系统进行采集和分析。
光学系统通常包括反射镜、滤光片、透镜等，它们的作用是将红外辐射收集并聚焦到探测器上，同时通过滤光片去除其他波长的光干扰。
探测器是红外线分析仪的核心部件，它可以转换红外辐射为电信号。
常用的红外线探测器有热电偶、热电阻、半导体器件等。
当红外辐射经过探测器时，其温度会产生微小的变化，探测器会将这种变化转化为电压信号。
最后，电信号经过信号处理器进行放大、滤波和数据转换。
信
号处理器可以将红外辐射转化为数字信号，并进行进一步的数据处理和分析。
这样，我们就可以得到物体的红外辐射谱图，并从中获得有关物体的信息，如组成成分、温度等。
综上所述，红外线分析仪的工作原理是通过采集和分析物体产生的红外辐射来获取相关信息。
这种仪器在许多领域中得到广泛应用，如化学分析、材料研究、医学诊断等。
在线仪表测量原理汇总
在线仪表检测原理汇总1. 红外分析仪测量原理: 使红外线通过装在一定长度容器内的被测气体,然后测定通过气体后的红外线辐射强度,检测吸收后剩余的光能,辐射能量的衰减与待测组分呈线性关系.2. 氧含量分析仪测量原理:A. 氧化锆分析仪: 在氧化锆固体两侧用烧结的方法制成多孔铂层, 构成氧浓度电池, 在高温 (650-850) 催化作用下, 被测样品气中的氧分子离解成氧离子从分压大的一侧向分压小的一侧扩散, 这样就形成氧浓度差电动势, 电动势的大小与被测气体氧含量呈线性关系.B. 磁力机械式分析仪: 在一个密闭的气室中,装有两个不均匀的磁场磁极,两个空心球至于两对磁极的间隙中,在哑铃与金属带交点处装一平面反射镜片,光源发出的光投射在平面反射镜上,反射镜再把光束反射到两个光电原件上,当被测样气进入气室内后,被测样气的氧含量不同,体积磁化率不同,使得哑铃做角位移,反射镜随之偏转,两个光电检测器接收到的光能出现差值,光电组件输出毫伏信号,从而测量出样气中氧气含量.3. 微量水分析仪: A. 电容式微量水: 对于一定几何结构的电容器来说，其电容量与两极间介质的介电常数ε成正比。
不同的物质，ε值都不相等，一般介质的ε值较小，例如一般干燥物质的ε在2.0～5.0之间。
但水的ε为81，所以它比一般介质的ε值大的多。
当介质中含有水分时，就会使介质的ε值改变，从而引起电容量的变化，这个变化与介质的含水量有线性关系，这就是电容式微量水分仪的基本测量原理。
(ε：艾普西龙)B. 晶体震荡式微量水: 晶体震荡式微量水分仪的敏感元件是水感性石英晶体,它是在石英晶体表面涂覆了一层对水敏感(容易吸湿也容易脱湿)的物质,当湿性样品气通过石英晶体时, 石英表面的涂层吸收样品气中的水分,使晶体的质量增加,从而使石英晶体的震荡频率降低.然后通入干性样品气,干性样品气萃取石英涂层中的水分,使晶体的质量减少,从而使石英晶体的振动频率增高.在湿气,干气两种状态下振荡频率的差值,与被测气体中水分含量成比例.4. 色谱分析仪:A. TCD 检测器：根据纯载气和载气中含被测组份时导热系数不同，因而热导率发生变化，使测量电桥产生不平衡电压，从而测出组份浓度。
红外线气体分析仪篇PPT(完整版)
主要测量CO、CO2、NO、SO2、CH4、CmHn等气体。 红外线是靠近可见的红外光而波长较红色光大的一段光谱，肉眼看不见，属于不可见光范围。
分辨率：≤0.5% 量程 二、红外分析仪基本原理
二、红外分析仪基本原理
T90：与测量室长度和样气管线流量和电子响 应时间有关。
波段，所以不能用红外气体分析仪来测量。
红外线是靠近可见的红外光而波长较红色光大的一段光谱，肉眼看不见，属于不可见光范围。
重复性：≤0.5% 量程 红外线是靠近可见的红外光而波长较红色光大的一段光谱，肉眼看不见，属于不可见光范围。
二、红外分析仪基本原理
气体吸收了红外线光谱的辐射能后，一部分可转变成热能，使温度升高。
6.2
气体
CH4 C2H2 C2H4
吸收波长 λ/μm
3.3 , 7.7
3.7
10.5
二、红外分析仪基本原理
同一原子组成的双原子气体，如N2、 O2、Cl2、H2等，以及各种惰性气体，如Ne、Ar 等，由于在1～25µm的波长范围内没有特征吸 收波段，所以不能用红外气体分析仪来测量。
三、典型分析仪（ABB Uras 26）
红外线气体分析仪篇
一、红外线的基本知识
红外线是靠近可见的红外光而波长较红色光 大的一段光谱，肉眼看不见，属于不可见光范围。
波长为～420µm 之间。
二、红外分析仪基本原理
各种多原子气体（CO,CO2,CH4等）对红外线这一 段电磁波的辐射都能具有一定的吸收能力，而且这种 吸收能力对波长具有选择性，只有当红外光谱中某一 段光谱的频率与物质分子本身的频率一致时，该物质 分子才吸收这一段红外光谱的辐射能。我们把能吸收 的这一段红外线光谱称为该气体的特征吸收波段。气 体吸收了红外线光谱的辐射能后，一部分可转变成热 能，使温度升高。红外线光谱的辐射又特别显著，这 就能让我们利用各种元件，如热电堆、热敏电阻等去 测量红外线辐射能的大小。
红外线检测器工作原理
红外线检测器工作原理
红外线检测器是一种常见的电子设备，用于检测周围环境中的红外线辐射。
它的工作原理基于红外线在物体与环境之间的相互作用。
首先，红外线是一种电磁辐射，其波长长于可见光，无法被人眼所察觉。
红外线的辐射来自于物体的热能，因此被称为热辐射。
一般来说，温度较高的物体会辐射出更多的红外线。
红外线检测器主要由红外敏感元件、信号处理电路和输出装置三部分组成。
红外敏感元件是检测红外线的核心部件，常用的有热电偶、热电阻、光敏二极管等。
当红外线照射到红外敏感元件上时，它会引起元件内部温度的变化，从而产生相应的电信号。
这个信号被传递到信号处理电路中进行放大、滤波等处理，以提高检测的精度和可靠性。
最后，经过信号处理的结果会被输出装置显示或输出给其他设备。
红外线检测器的工作原理可以归纳为以下几个步骤：
1. 红外辐射：周围的物体会发出不同强度的红外线辐射，其强度与物体的温度有关。
2. 探测：红外敏感元件接收到红外辐射，并将其转化为相应的电信号。
3. 信号处理：信号处理电路对红外敏感元件输出的微弱电信号进行放大、滤波和处理，以提高信号质量。
4. 结果输出：最后加工完成的信号被输出到显示装置或其他设
备，以供使用者观察或进一步处理。
红外线检测器在日常生活中有广泛的应用，例如安防系统、温度检测、人体感应等领域。
它的工作原理可靠、灵敏度高，能够实时准确地检测和测量目标物体的红外辐射，具有很高的实用价值。
红外线气体分析仪的工作原理
红外线气体分析仪的工作原理在现阶段红外线气体分析仪在化工生产中使用已经十分广泛，组分控制的能力直接关系到化工生产的低能耗及高品质产品的关键因素。
如何确保红外线分析仪在生产中做到稳定、迅速、反映工艺数据是目前仪表维护人员需要提高的重要技术。
本文主要对红外分析仪的工作原理进行了剖析。
红外线气体分析仪是利用红外线进行气体分析。
它基于待分析组分的浓度不同，吸收的辐射能不同.剩下的辐射能使得检测器里的温度升高不同，动片薄膜两边所受的压力不同，从而产生一个电容检测器的电信号。
这样，就可间接测量出待分析组分的浓度。
1.比尔定律红外线气体分析仪是根据比尔定律制成的。
假定被测气体为一个无限薄的平面.强度为k的红外线垂直穿透它，则能量衰减的量为：I=I0e-KCL(比尔定律) 式中：I--被介质吸收的辐射强度;I0--红外线通过介质前的辐射强度;K--待分析组分对辐射波段的吸收系数;C--待分析组分的气体浓度;L--气室长度(赦测气体层的厚度)对于一台制造好了的红外线气体分析仪，其测量组分已定，即待分析组分对辐射波段的吸收系数k一定;红外光源已定，即红外线通过介质前的辐射强度I0一定;气室长度L一定。
从比尔定律可以看出：通过测量辐射能量的衰减I，就可确定待分析组分的浓度C了。
2.分析检测原理红外线气体分析仪由两个独立的光源分别产生两束红外线该射线束分别经过调制器，成为5Hz的射线。
根据实际需要，射线可通过一滤光镜减少背景气体中其它吸收红外线的气体组分的干扰。
红外线通过两个气室，一个是充以不断流过的被测气体的测量室，另一个是充以无吸收性质的背景气体的参比室。
工作时，当测量室内被测气体浓度变化时，吸收的红外线光量发生相应的变化，而基准光束(参比室光束)的光量不发生变化。
从二室出来的光量差通过检测器，使检测器产生压力差，并变成电容检测器的电信号。
此信号经信号调节电路放大处理后，送往显示器以及总控的CRT显示。
该输出信号的大小与被渊组分浓度成比例。

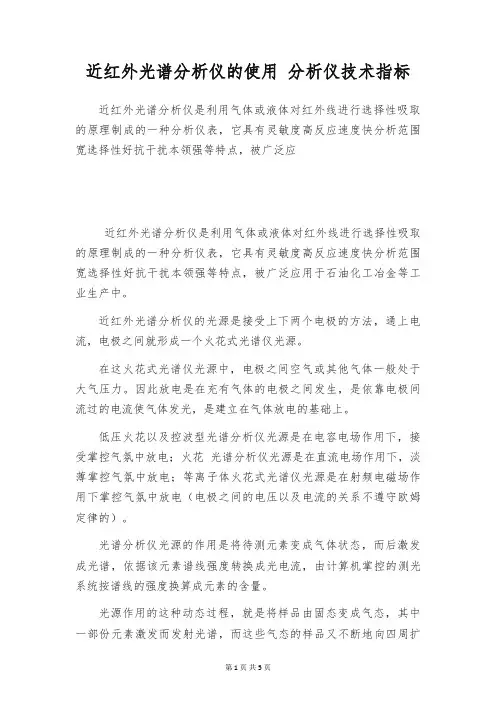

近红外光谱分析仪的使用 分析仪技术指标
