湖北省宜昌市17届高考物理二轮复习电学实验题计算题强化训练二十四无答案180108396
湖北省宜昌市2017届高考物理二轮复习 电学选择题强化训练十七(无答案)

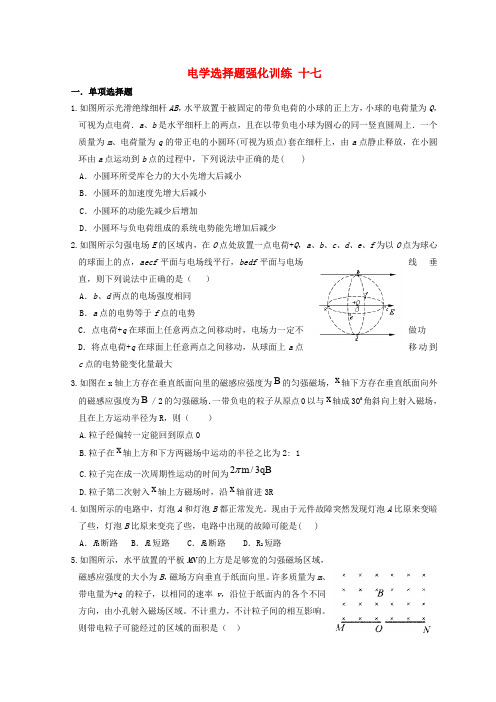

电学选择题强化训练十七一．单项选择题1.如图所示光滑绝缘细杆AB，水平放置于被固定的带负电荷的小球的正上方，小球的电荷量为Q，可视为点电荷．a、b是水平细杆上的两点，且在以带负电小球为圆心的同一竖直圆周上．一个质量为m、电荷量为q的带正电的小圆环(可视为质点)套在细杆上，由a点静止释放，在小圆环由a点运动到b点的过程中，下列说法中正确的是( )A．小圆环所受库仑力的大小先增大后减小B．小圆环的加速度先增大后减小C．小圆环的动能先减少后增加D．小圆环与负电荷组成的系统电势能先增加后减少2.如图所示匀强电场E的区域内，在O点处放置一点电荷+Q，a、b、c、d、e、f为以O点为球心的球面上的点，aecf平面与电场线平行，bedf平面与电场线垂直，则下列说法中正确的是（）A．b、d两点的电场强度相同B．a点的电势等于f点的电势C．点电荷+q在球面上任意两点之间移动时，电场力一定不做功D．将点电荷+q在球面上任意两点之间移动，从球面上a点移动到c点的电势能变化量最大3.如图在x轴上方存在垂直纸面向里的磁感应强度为B的匀强磁场，x轴下方存在垂直纸面向外的磁感应强度为B／2的匀强磁场．一带负电的粒子从原点0以与x轴成300角斜向上射入磁场，且在上方运动半径为R，则（）A.粒子经偏转一定能回到原点0B.粒子在x轴上方和下方两磁场中运动的半径之比为2: 1C.粒子完在成一次周期性运动的时间为2/3m qBD.粒子第二次射入x轴上方磁场时，沿x轴前进3R4.如图所示的电路中，灯泡A和灯泡B都正常发光。
现由于元件故障突然发现灯泡A比原来变暗了些，灯泡B比原来变亮了些，电路中出现的故障可能是( )A．R3断路 B．R1短路 C．R2断路 D．R2短路5.如图所示，水平放置的平板MN的上方是足够宽的匀强磁场区域，磁感应强度的大小为B，磁场方向垂直于纸面向里。
许多质量为m、带电量为+q的粒子，以相同的速率v，沿位于纸面内的各个不同方向，由小孔射入磁场区域。
湖北省宜昌市2017届高考物理二轮复习电学实验题、计算题强化训练十五(无答案)

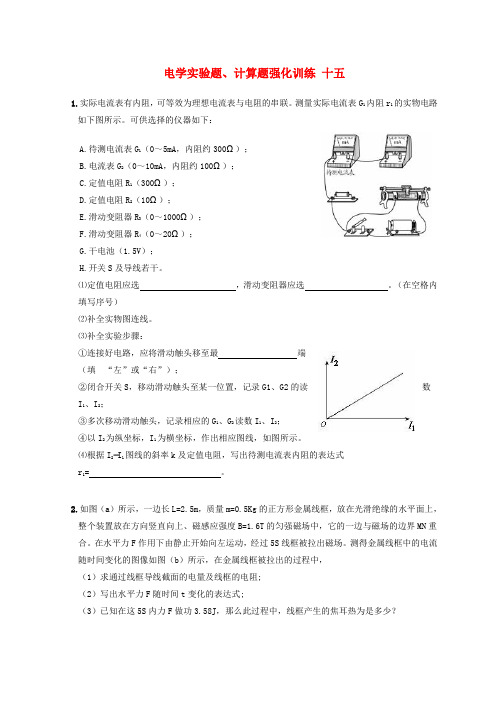

电学实验题、计算题强化训练十五1.实际电流表有内阻，可等效为理想电流表与电阻的串联。
测量实际电流表G1内阻r1的实物电路如下图所示。
可供选择的仪器如下：A.待测电流表G1（0～5mA，内阻约300Ω）；B.电流表G2（0～10mA，内阻约100Ω）；C.定值电阻R1（300Ω）；D.定值电阻R2（10Ω）；E.滑动变阻器R3（0～1000Ω）；F.滑动变阻器R4（0～20Ω）；G.干电池（1.5V）；H.开关S及导线若干。
⑴定值电阻应选，滑动变阻器应选。
（在空格内填写序号）⑵补全实物图连线。
⑶补全实验步骤：①连接好电路，应将滑动触头移至最端（填“左”或“右”）；②闭合开关S，移动滑动触头至某一位置，记录G1、G2的读数I1、I2；③多次移动滑动触头，记录相应的G1、G2读数I1、I2；④以I2为纵坐标，I1为横坐标，作出相应图线，如图所示。
⑷根据I2−I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式r1= 。
2.如图（a）所示，一边长L=2.5m，质量m=0.5Kg的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度B=1.6T的匀强磁场中，它的一边与磁场的边界MN重合。
在水平力F作用下由静止开始向左运动，经过5S线框被拉出磁场。
测得金属线框中的电流随时间变化的图像如图（b）所示，在金属线框被拉出的过程中，（1）求通过线框导线截面的电量及线框的电阻;（2）写出水平力F随时间t变化的表达式;（3）已知在这5S内力F做功3.58J，那么此过程中，线框产生的焦耳热为是多少？3. 如图所示，两块平行金属极板心MN 水平放置，板长L=1 m，间距d =，两金属板间电压4110MN U V =⨯；在平行金属板右侧依次存在ABC 和FGH 两个全等的正三角形区域，正三角形ABC 内存在垂直纸面向里的匀强磁场B l ，三角形的上顶点A 与上金属板M 平齐，BC 边与金属板平行，AB 边的中点P 恰好在下金属板N 的右端点；正三角形FGH 内存在垂直纸面向外的匀强磁场B 2，已知A 、F 、G 处于同一直线上，B 、C 、H 也处于同一直线上，AF 两点距离为23m 。
湖北省宜昌市2017届高考物理二轮复习电学选择题强化训练二十无答案
电学选择题强化训练二十一．单项选择题1.如图甲所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN右侧有一矩形金属线圈abcd，ab边与MN重合．现使线圈以ab边为轴按图示方向匀速转动，将a、b两端连到示波器的输入端，若电流从a到b为正，则从图乙中示波器观察到的ab中电流随时间变化的规律是（）2.图中L是绕在铁芯上的线圈，它与电阻R、R0、开关和电池E构成闭合回路，开关S1和S2开始都处在断开状态。
设在t=0时刻，接通开关S1，经过一段时间，在t=t1。
时刻，再接通开关S2，则能较准确表示电阻R两端的电势差Uab随时间t变化的图线是（）3.如图所示，圆形区域内有一垂直纸面的匀强磁场，一个不计重力的带电粒子以速度v1从A点沿直径AOB方向射入磁场，经过t时间从C点射出磁场，已知OC与OB成60º角。
现将该带电粒子的入射速度大小变为v2，仍从A点沿原方向射入磁场，结果发现粒子在磁场中的运动时间是2t，则v2是v1的多少倍 ( )A.2B.12C.3D.13二．多项选择题4．图(a)所示为灯泡L的U—I特性曲线，R1、R2为定值电阻。
如果把这三个用电器并联后接在恒压电源的两端，三个用电器消耗的电功率均为P．现将它们连接为如图(b)所示的电路，再接在该电源的两端，设灯泡L和电阻R1、R2消耗的电功率分别是P L、P1、P2，下列判断正确的是（）A.P 1> P L ﹢P 2B.P 1>4P 2C.P <9P 2D.P 1>2 P L5.如图所示，MN 、GH 为足够长平行金属导轨（忽略导轨的电阻），两个相同的金属棒AB 、CD 垂直放在两导轨上。
整个装置在同一水平面内。
匀强磁场垂直于导轨所在的平面向下，若给CD 棒一个水平向右的速度，同时给CD 棒施加水平向右的外力F ，使CD 棒保持匀速直线运动状态，AB棒也随之运动，两棒与导轨间的滑动摩擦力f 不变，则（ ） A.AB 棒做变加速运动，直到两棒的速度相等B.AB 棒中的电流逐渐减小到某一不为零的稳定值，方向由A 到BC.力F 先减小，最终保持恒定不变D.力F 的瞬时功率始终大于摩擦力的瞬时功率6．如图所示，闭合的矩形导体线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO ′匀速转动，沿着OO ′方向观察，线圈沿逆时针方向转动。
湖北省宜昌市2017届高考物理二轮复习电学实验题、计算题强化训练二十四(无答案)
电学实验题、计算题强化训练二十四1.某同学要测量额定电压为3V的某圆柱体电阻R的电阻率ρ。
⑴用游标卡尺和螺旋测微器分别测量其长度和直径，如图所示，则其长度L= mm，直径d= mm。
⑵为精确测量R的阻值，该同学先用如图所示的指针式多用电表粗测其电阻。
他将红黑表笔分别插入“+”、“—”插孔中，将选择开关置于“×l”档位置，然后将红、黑表笔短接调零，此后测阻值时发现指针偏转角度较小，如图甲所示。
试问：①为减小读数误差，该同学应将选择开关置于“ ”档位置。
②再将红、黑表笔短接，此时发现指针并未指到右边的“0Ω”处，如图乙所示，那么他该调节直至指针指在“0Ω”处再继续实验，结果看到指针指在如图丙所示位置。
③现要进一步精确测量其阻值，实验室提供了下列可选用的器材：A．灵敏电流计G(量程200μA，内阻300Ω)B．电流表○A(量程3A，内阻约0．3Ω)C．电压表○V1(量程3V，内阻约3kΩ)D．电压表○V2量程l5V，内阻约5kΩ)E．滑动变阻器R1(最大阻值为10Ω)F．最大阻值为99．99Ω的电阻箱R2以及电源E(电动势4V，内阻可忽略)、电键、导线若干为了提高测量精确度并且使电阻R两端电压调节范围尽可能大，除电源、电键、导线以外还应选择的最恰当器材(只需填器材前面的字母)有。
请在下面的方框中画出你设计的电路图。
2.如图甲所示，电阻不计的“”形光滑导体框架水平放置，导体框处在竖直向上的匀强磁场中，磁感应强度为B=1T，有一导体棒AC横放在框架上且与导体框架接触良好，其质量为m=0．2kg，电阻为R=0．8Ω，现用绝缘轻绳拴住导体棒，轻绳的右端通过光滑的定滑轮绕在电动机的转轴上，左端通过另一光滑的定滑轮与物体D相连，物体D的质量为M=0．2kg，电动机内阻r=1Ω。
接通电路后电压表的读数恒为U=10V,电流表读数恒为I=1A，电动机牵引原来静止的导体棒AC 平行于EF向右运动，其运动位移x随时间t变化的图象如图乙所示，其中OM段为曲线，MN段为直线。
湖北省宜昌市2017届高考物理二轮复习电学选择题强化训练十四(无答案)

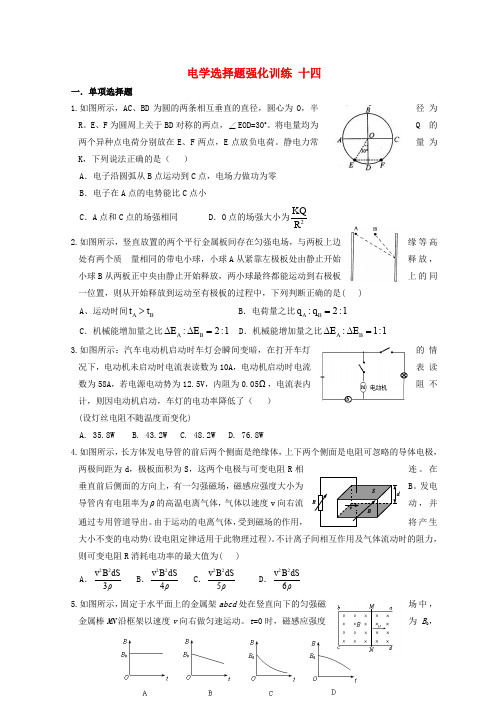

电学选择题强化训练 十四一．单项选择题1.如图所示，AC 、BD 为圆的两条相互垂直的直径，圆心为O ，半径为R 。
E 、F 为圆周上关于BD 对称的两点，∠EOD=30o 。
将电量均为Q 的两个异种点电荷分别放在E 、F 两点，E 点放负电荷。
静电力常量为K ，下列说法正确的是（ ）A ．电子沿圆弧从B 点运动到C 点，电场力做功为零B ．电子在A 点的电势能比C 点小C ．A 点和C 点的场强相同D ．O 点的场强大小为2KQ R2.如图所示，竖直放置的两个平行金属板间存在匀强电场，与两板上边缘等高处有两个质 量相同的带电小球，小球A 从紧靠左极板处由静止开始释放，小球B 从两板正中央由静止开始释放，两小球最终都能运动到右极板上的同一位置，则从开始释放到运动至有极板的过程中，下列判断正确的是( )A 、运动时间B A t t > B ．电荷量之比1:2:=B A q qC ．机械能增加量之比1:2:=∆∆B A E ED ．机械能增加量之比1:1:=∆∆B AE E3.如图所示：汽车电动机启动时车灯会瞬间变暗，在打开车灯的情况下，电动机未启动时电流表读数为10A ，电动机启动时电流表读数为58A ，若电源电动势为12.5V ，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了（ ）(设灯丝电阻不随温度而变化)A. 35.8WB. 43.2WC. 48.2WD. 76.8W 4.如图所示，长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导体电极，两极间距为d ，极板面积为S ，这两个电极与可变电阻R 相连。
在垂直前后侧面的方向上，有一匀强磁场，磁感应强度大小为B 。
发电导管内有电阻率为ρ的高温电离气体，气体以速度v 向右流动，并通过专用管道导出。
由于运动的电离气体，受到磁场的作用，将产生大小不变的电动势（设电阻定律适用于此物理过程）。
不计离子间相互作用及气体流动时的阻力，则可变电阻R 消耗电功率的最大值为( )A ．223vB dS ρ B ．224v B dS ρC ．225v B dS ρD ．226v B dS ρ5.如图所示，固定于水平面上的金属架abcd 处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v 向右做匀速运动。
湖北省宜昌市2017届高考物理二轮复习电场、磁场二练习(无答案)
电场、磁场㈡1.如图所示，虚线表示某电场的等势面，一带电粒子仅在电场力作用下由A点运动到B点的径迹如图中实线所示，粒子在A点的速度为v A、电势能为E PA；在B点的速度为v B、电势能为E PB，则下列结论正确的是（）A.粒子带正电，v A>v B,E PA>E PBB.粒子带负电，v A>v B, E PA<E PBC.粒子带正电，v A<v B, E PA<E PBD.粒子带负电，v A<v B, E PA>E PB2.有一种电荷控制式喷墨打印机的打印头的结构简图如图所示。
其中墨盒可以喷出极小的墨汁微粒，此微粒经过带电室后以一定的初速度垂直射入偏转电场，再经偏转电场后打到纸上，显示出字符。
已知偏移量越小打在纸上的字迹越小，现要缩小字迹，下列措施可行的是( )A．增大墨汁微粒的比荷B．减小墨汁微粒进入偏转电场时的初动能C．减小偏转极板的长度D．增大偏转极板间的电压3.如图所示，两个水平放置的平行金属板，上板带负电，下板带等量的正电，两板的电势差为U，一个带电粒子从P点以某一水平初速度进入电场，在电场中飞行的时间为t，电场力做功为W，图中虚线表示带电粒子的运动轨迹；若保持两板的电势差不变，将下板向上平移到恰好与图中虚线相接触的位置，带电粒子仍从P点以原来的初速度进入电场，在电场中飞行的时间为t＇,电场力做功为W＇。
不计粒子的重力，忽略两金属板边缘的电场。
下列物理量大小的比较中正确的是（）A. t＇=tB. t＇<tC. W＇<WD. W＇>W4.如图所示，绝缘轻杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用。
初始时轻杆与电场线垂直（如图中实线所示位置），将杆向右平移的同时顺时针转过90°到图中虚线所示位置，发现A、B两球电势能之和不变。
根据图中给出的位置关系，可判断下列说法正确的是A．有可能电场力对A球和B球都不做功B．A球电势能一定增加，B球电势能一定减小C．A球可能带正电荷也可能带负电荷，但B球所带电荷一定与A球所带电荷的电性相反D．A、B两球带电量的绝对值之比一定是q A:q B =1:25.如图为竖直平面内的直角坐标系。
湖北宜昌2017届高考物理复习电学选择题强化训练五无解答
电学选择题训练五单项选择题( )1.如图所示，用粗细均匀的电阻丝折成平面三角形框架置于光滑水平面上，三边的长度分别为3L 、4L 和5L ，长度为L 的电阻丝的电阻为r ，框架与一电动势为E 、内阻不计的电源相连接，整个系统处于方向垂直于框架平面、磁感应强度为B 的匀强磁场，则框架受到的安培力的合力为A ．0B ．rBEL ，方向b →d C ．r 2BEL ，方向d →b D ．7r12BEL ，方向b →d( )2. 如图，长方形线框 abcd 通有电流 I ，放在直线电流I ' 附近，线框与直线电流共面，则下列表述正确的是A. 线圈四个边都受安培力作用，它们的合力方向向左B. 只有ad 和bc 边受安培力作用，它们的合力为零C. ab 和dc 边所受安培力大小相等，方向相同D. 线圈四个边都受安培力作用，它们的合力为零( )3.矩形导线框abcd 放在匀强磁场中静止不动，磁场方向与线圈平面垂直，磁感应强度B 随时间t 变化的图象如图甲所示。
设t=0时刻，磁感应强度的方向垂直纸面向里，则在0～4s 时间内，图乙中能正确反映线框ab 边所受的安培力，随时间t变化的图象是(规定ab 边所受的安培力向左为正)( )4.如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A ，下列各种情况中铜环A 中没有感应电流的是A ．线圈中通以恒定的电流B ．通电时，使变阻器的滑片P 作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间( )5.如图所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则A．ef将减速向右运动，但不是匀减速B．ef将匀减速向右运动，最后停止C．ef将匀速向右运动D．ef将往返运动多项选择题( )6. 交流发电机电枢中产生的交变电动势为t E e m ωsin =，如果要将交变电动势的有效值提高一倍，而交流电的周期不变，可采取的方法是A ．将电枢转速提高一倍，其他条件不变B ．将磁感应强度增加一倍，其他条件不变C ．将线圈的面积增加一倍，其他条件不变D ．将磁感应强度增加一倍，线圈的面积缩小一半，其它条件不变( )7（2013河北保定期末调研）. 如图所示，螺线管B 置于闭合金属环A 的轴线上，B 中有恒定电流，从某时刻起， 当B 中通过的电流逐渐变大时，则A.环A 有缩小的趋势B 环A 有扩张的趋势 C. 螺线管B 有缩短的趋势 D.螺线管B 有伸长的趋势( )8.如右图所示，平行金属导轨与水平面间的倾角为θ，导轨电阻不计，与阻值为R 的定值电阻相连，磁感强度为B 的匀强磁场垂直穿过导轨平面。
湖北省宜昌市2017届高考物理二轮复习电学实验题、计算题强化训练十九(无答案)
电学实验题、计算题强化训练十九1.⑴某同学为了测量某阻值约为5Ω的金属棒的电阻率，进行了如下操作：分别使用10分度游标卡尺和螺旋测微器测量金属棒的长度L和直径d，某次测量的示数如题图1和图2所示，长度L= mm，直径d= mm。
②现备有下列器材：待测金属棒：R x（阻值约5Ω）；电压表：V1（量程3V，内阻约3kΩ）； V2（量程15V，内阻约9kΩ）；电流表：A1（量程0.6A，内阻约0.2Ω）； A2（量程3A，内阻约0.05Ω）；电源：E1（电动势3V，内阻不计）；滑动变阻器：R1（最大阻值约20Ω）；R2（最大阻值约1000Ω）；开关S；导线若干。
⑵若滑动变阻器采用限流接法，为使测量尽量精确，电压表应选，电流表应选，滑动变阻器应选（均选填器材代号）。
正确选择仪器后请在题）图3中用笔画线代替导线，完成实物电路的连接。
用伏安法测得该电阻的电压和电流，并作出其伏安特性曲线如题图4所示，若图像的斜率为k，则该金属棒的电阻率ρ= 。
（用题目中所给各个量的对应字母进行表述）2.如图，半径为R 的圆是一圆柱形匀强磁场区域的横截面（纸面），磁感应强大小为B ，方向垂直纸面向里，一带正电荷的粒子沿图中直线以速率v0从圆上的a 点射入柱形区域，从圆上b 点射出（b 点图中未画）磁场时速度方向与射入时的夹角为60°。
已知圆心O 到直线的距离为R 21。
现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线从a 点射入柱形区域，也在b 点离开该区域，不计重力，求： ⑴粒子的比荷（电荷与质量的比值mq ）； ⑵电场强度的大小。
3.在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd ，在水平外力的作用下，从静止开始沿垂直磁场边界方向做匀加速直线运动，穿过磁感应强度为B 的匀强磁场，平行磁场区域的宽度大于线框边长，如图甲所示。
测得线框中产生的感应电流i 的大小和运动时间t 的变化关系如图乙所示。
湖北省宜昌市17届高考物理二轮复习电学实验题计算题强化训练十四无答案180108382
电学实验题、计算题强化训练十四1.现要测量一待测电阻的阻值，可供选择的器材如下：待测电阻Rx (阻值约为20 Ω)；电流表A (量程100 mA，内阻约为10Ω)；电压表V1(量程1v，内阻r=1000 Ω)；电压表V2(量程15v，内阻约为3000 Ω)；定值电阻R0=1000Ω滑动变阻器R1(最大阻值5Ω)；滑动变阻器R2(最大阻值1000Ω)；电源E(电动势约为4 V，内阻r约为1 Ω)；单刀单掷开关，导线若干．⑴为了使测量尽量准确，测量时电表读数不得小于其量程的31，电压表应选，滑动变阻器应选。
（均填器材代号）⑵根据你选择的器材，请在右侧线框内画出最佳实验电路图，并标明每个器材的代号．2.如图所示，在直角坐标系的第Ⅰ象限存在垂直纸面向里的匀强磁场，第Ⅳ象限分布着竖直向上的匀强电场，场强E＝4. 0×103V/m，现从图中M(1.8，－1.0)点由静止释放一比荷qm＝2×105C/kg的带正电的粒子，该粒子经过电场加速后经x轴上的P点进入磁场，在磁场中运动一段时间后经y轴上的N点离开磁场．不计重力，问：(1)若磁感应强度B＝0.2 T，则N点的坐标是多少？(2)若要求粒子最终从N点垂直y轴离开磁场，则磁感应强度为多大？从M点开始运动到从N 点垂直y轴离开磁场的时间为多少？3.如图，两个倾角均为θ=37°的绝缘斜面，顶端相同，斜面上分别固定着一个光滑的不计电阻的U型导轨，导轨宽度都是L=1.0m，底边分别与开关S1、S2连接，导轨上分别放置一根和底边平行的金属棒a和b，a的电阻R1=10.0Ω、质量m1=2.0kg，b的电阻R2=8.0Ω、质量m2=l.0kg。
U,型导轨所在空间分别存在着垂直斜面向上的匀强磁场，大小分别为B1=1.0T, B2=2.0T，轻细绝缘线绕过斜面顶端很小的光滑定滑轮连接两金属棒的中点，细线与斜面平行，两导轨足够长，sin370 =0.6，cos370 =0.8，g=10.0m/s2。
湖北宜昌2017届高考物理复习电学实验题计算题强化训练二十无解答
电学实验题、计算题强化训练 二十1.某学习小组通过实验来研究电器元件Z 的伏安特性曲线。
他们在实验中测得电器元件Z 两端的电压与通过它的电流的数据如下表：现备有下列器材：A ．内阻不计的6V 电源；B ．量程为0～3A 的理想电流表；C ．量程为0～0.6A 的理想电流表；D ．量程为0～3V 的理想电压表；E ．阻值为0～10Ω，额定电流为3A 的滑动变阻器；F ．电键和导线若干。
⑴这个实验小组在实验中电流表选的是 。
（填器材前面的字母）⑵分析上表内实验数据可知，在方框内画出实验电路图⑶利用表格中数据绘出的电器元件Z的伏安特性曲线如图所示，分析曲线可知该电器元件Z的电阻随U变大而（填“变大”、“变小”或“不变”）；⑷若把用电器Z接入如图所示的电路中时，电流表的读数为0.10A，已知A、B两端电压恒为1.5V，则定值电阻R0阻值为________Ω。
2.如图，绝缘长方体B置于水平面上，两端固定一对平行带电极板，极板间形成匀强电场，电场强度E=1.2×104N/C。
长方体B的上表面光滑，下表面与水平面的动摩擦因数μ=0.05（设最大静摩擦力与滑动摩擦力相同）。
B与极板的总质量m B=1kg。
带正电的小滑块A的电荷量q A=1×10-4C、质量m A=0.6kg。
假设A所带的电量不影响极板间的电场分布。
t=0时刻，小滑块A从B 表面上的a点以相对地面的速度vA=1.6m/s向左运动，同时，B（连同极板）以相对地面的速度v B=0.4m/s向右运动。
⑴求B受到的摩擦力和电场力的大小；⑵若A最远能到达b点，求a、b间的距离L；⑶求从t=0时刻至A运动到b点时，电场力对B做的功。
3.如图装置：垂直纸面的环形有边界的匀强磁场（b区域）围着磁感应强度为零的圆形a区域，a区域内的离子向各个方向运动，离子的速度只要不超过某值，就不能穿过环形磁场的外边界而逃逸，从而被约束，设环形磁场的内半径R1=0.5m，外半径R2=1.0m，若磁场的磁感强度B0=1.0T，被约束的离子比荷q/m=4.0×107C/kg。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

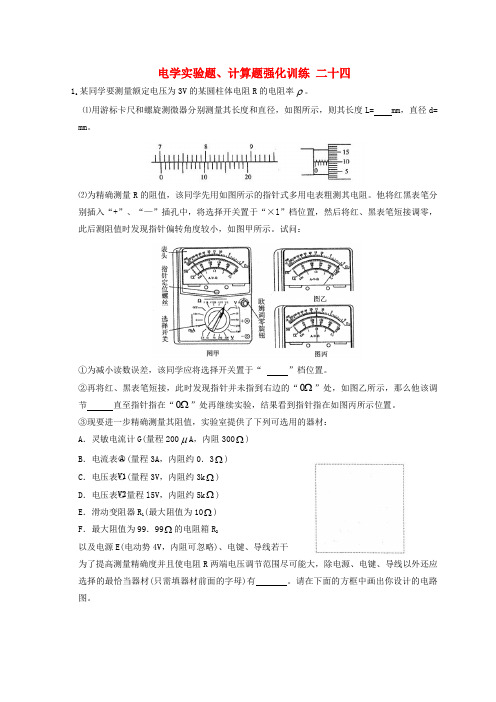

电学实验题、计算题强化训练二十四
1.某同学要测量额定电压为3V的某圆柱体电阻R的电阻率ρ。
⑴用游标卡尺和螺旋测微器分别测量其长度和直径，如图所示，则其长度L= mm，直径d= mm。
⑵为精确测量R的阻值，该同学先用如图所示的指针式多用电表粗测其电阻。
他将红黑表笔分
别插入“+”、“—”插孔中，将选择开关置于“×l”档位置，然后将红、黑表笔短接调零，
此后测阻值时发现指针偏转角度较小，如图甲所示。
试问：
①为减小读数误差，该同学应将选择开关置于“ ”档位置。
②再将红、黑表笔短接，此时发现指针并未指到右边的“0Ω”处，如图乙所示，那么他该调
节直至指针指在“0Ω”处再继续实验，结果看到指针指在如图丙所示位置。
③现要进一步精确测量其阻值，实验室提供了下列可选用的器材：
A．灵敏电流计G(量程200μA，内阻300Ω)
B．电流表○A(量程3A，内阻约0．3Ω)
C．电压表○V1(量程3V，内阻约3kΩ)
D．电压表○V2量程l5V，内阻约5kΩ)
E．滑动变阻器R1(最大阻值为10Ω)
F．最大阻值为99．99Ω的电阻箱R2
以及电源E(电动势4V，内阻可忽略)、电键、导线若干
为了提高测量精确度并且使电阻R两端电压调节范围尽可能大，除电源、电键、导线以外还应
选择的最恰当器材(只需填器材前面的字母)有。
请在下面的方框中画出你设计的电路
图。
2.如图甲所示，电阻不计的“”形光滑导体框架水平放置，导体框处在竖直向上的匀强磁场中，磁感应强度为B=1T，有一导体棒AC横放在框架上且与导体框架接触良好，其质量为m=0．2kg，电阻为R=0．8Ω，现用绝缘轻绳拴住导体棒，轻绳的右端通过光滑的定滑轮绕在电动机的转轴上，左端通过另一光滑的定滑轮与物体D相连，物体D的质量为M=0．2kg，电动机内阻r=1Ω。
接通电路后电压表的读数恒为U=10V,电流表读数恒为I=1A，电动机牵引原来静止的导体棒AC 平行于EF向右运动，其运动位移x随时间t变化的图象如图乙所示，其中OM段为曲线，MN段为直线。
(取g=10m/s2)求：
⑴电动机的输出功率；
⑵导体框架的宽度；
⑶导体棒在变速运动阶段产生的热量。
3.在竖直平面内建立一平面直角坐标系xoy，x轴沿水平方向，如图甲所示。
第一象限内有竖直向上的匀强电场，第二象限内有一水平向右的匀强电场。
某种发射装置(未画出)竖直向上发射出一个质量为m、电荷量为q的带正电粒子(可视为质点)，该粒子以v0的初速度从x轴上的A 点进入第二象限，并从y轴上的C点沿水平方向进入第一象限后能够沿水平方向运动到D点。
已知OA、OC距离相等，CD，E点在D点正下方，位于x轴上，重力加速度为g。
则：
⑴求粒子在C点的速度大小以及OC之间的距离；
⑵若第一象限同时存在按如图乙所示规律变化的磁场，磁场方向垂直纸面，(以垂直纸面向外的磁场方向为正方向，图中B 0，T 0均为未知量)，并且在04
T t 时刻粒子由C 点进入第一象限，且恰好也能通过同一水平线上的D 点，速度方向仍然水平。
若粒子在第一象限中运动的周期与磁场变化周期相同，求交变磁场变化的周期；
⑶若第一象限仍同时存在按如图乙所示规律变化的磁场(以垂直纸面向外的磁场方向为正方向，图中B 0，T 0均为未知量)，调整图乙中磁场变化的周期，让粒子在t=0时刻由C 点进入第一象限，且恰能通过E 点，求交变磁场的磁感应强度B 0应满足的条件。
