自动化设备设计分解
自动化设备设计
滚珠 丝杠
滚珠 回路
滚珠丝杠工作原理图
三.液压和气压传动的执行元件 1.液压传动中的执行元件是油缸,气 压传动中的执行元件是气缸. 2.油缸和气缸的品牌 • 进口的: AIRTAC(台湾亚德克 ),SMC(日本),英国的诺冠,美国的 派克等 • 国产的:佛山的实用, 肇庆的方 大等 3.油缸和汽缸的基本参数 • 结构型式 • 缸径 • 行程 • 安装方式
该法是调整之后齿侧间隙仍可自动补偿的 调整法。一般采用调整压力弹簧的压力来消除 齿侧间隙，但这种结构较复杂，轴向尺寸大、 传动刚度低，传动平稳性也差。
薄斜齿 轮2
薄斜齿 轮弹簧 1 键
螺 母
轴
宽斜 齿轮
(1)轴向压簧调整法 用螺母来调节弹簧的轴向压力，使齿轮1和 2的左、右齿面分别与宽斜齿轮齿槽的左右侧面 贴紧。弹簧力需调整适当，过松消除不了间隙， 过紧则齿轮磨损过快。
七.典型的气压回路案例分 析 1.行程阀控制的单往复回 路 • 系统原理图见右图. • 功能简介: 按下手动换 向1的手柄，气控换向 阀3切换，气缸右行， 当撞块碰下行程阀2， 气控换向阀3复位，气 缸自动退回.
2.行程阀控制的连续往复动作回路 • 系统原理图见右图 • 功能简介:当按下手动换向阀1的 手柄,气控换向阀4切换,气缸右行, 此时由于二位二通机动换向阀3复 位而将控制气路断开, 气控换向阀 4不能复位.当活塞继续前行到终 点,撞块碰下二位二通机动换向阀 2时,气控换向阀4中的空气经阀排 出, 气控换向阀4在弹簧的作用下 复位,气缸自动返回.当活塞返回到 终点时,压下机动换向阀3, 气控换 向阀4再次切换,重复上述循环动 作,只有断开手动换向阀1,方可使 连续往复动作的的活塞返回到原 位置时停止.

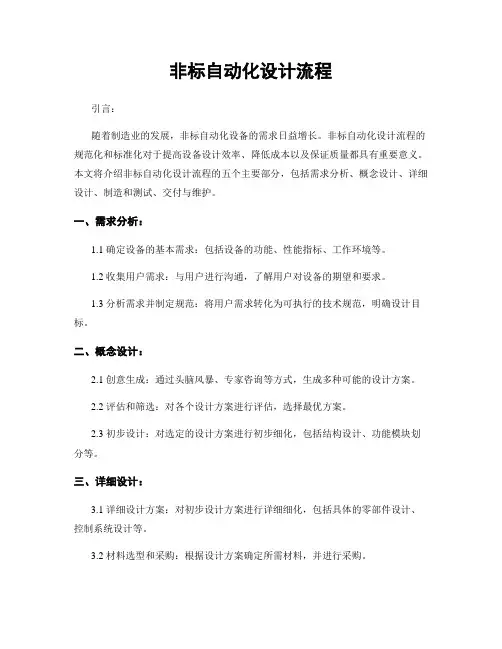

非标自动化设计流程
非标自动化设计流程引言：随着制造业的发展，非标自动化设备的需求日益增长。
非标自动化设计流程的规范化和标准化对于提高设备设计效率、降低成本以及保证质量都具有重要意义。
本文将介绍非标自动化设计流程的五个主要部分，包括需求分析、概念设计、详细设计、制造和测试、交付与维护。
一、需求分析：1.1 确定设备的基本需求：包括设备的功能、性能指标、工作环境等。
1.2 收集用户需求：与用户进行沟通，了解用户对设备的期望和要求。
1.3 分析需求并制定规范：将用户需求转化为可执行的技术规范，明确设计目标。
二、概念设计：2.1 创意生成：通过头脑风暴、专家咨询等方式，生成多种可能的设计方案。
2.2 评估和筛选：对各个设计方案进行评估，选择最优方案。
2.3 初步设计：对选定的设计方案进行初步细化，包括结构设计、功能模块划分等。
三、详细设计：3.1 详细设计方案：对初步设计方案进行详细细化，包括具体的零部件设计、控制系统设计等。
3.2 材料选型和采购：根据设计方案确定所需材料，并进行采购。
3.3 系统集成和测试：将各个零部件进行组装，进行系统集成和测试，验证设计的可行性和性能。
四、制造和测试：4.1 制造设备：根据详细设计方案进行设备的制造。
4.2 质量控制：在制造过程中进行质量控制，确保设备的质量。
4.3 设备测试和调试：对制造完成的设备进行测试和调试，确保设备的功能和性能达到设计要求。
五、交付与维护：5.1 设备交付：将制造完成的设备交付给用户，并进行现场安装和调试。
5.2 培训和技术支持：为用户提供设备的培训和技术支持，确保用户能够正确使用设备。
5.3 维护和升级：定期对设备进行维护和升级，保证设备的正常运行和性能优化。
总结：非标自动化设计流程包括需求分析、概念设计、详细设计、制造和测试、交付与维护五个主要部分。
通过规范化和标准化的设计流程，可以提高设备设计效率、降低成本，并保证设备的质量和性能。
在实际应用中，设计人员需要根据具体项目的需求和要求，灵活应用设计流程，以满足用户的需求。
自动化设备的模块化设计方法研究
自动化设备的模块化设计方法研究在当今高度工业化的时代，自动化设备的应用日益广泛，从生产制造到物流配送，从医疗保健到航天航空，几乎涵盖了各个领域。
为了提高自动化设备的研发效率、降低成本、增强可维护性和可扩展性，模块化设计方法逐渐成为了一种重要的设计理念和技术手段。
一、自动化设备模块化设计的概念与意义模块化设计，简单来说，就是将一个复杂的系统分解成若干个相对独立、具有特定功能的模块，这些模块可以通过一定的接口和规则进行组合和连接，从而构成一个完整的系统。
在自动化设备的设计中，采用模块化设计方法具有多方面的重要意义。
首先，它能够显著提高设计效率。
通过将设备分解为模块，可以让设计人员专注于每个模块的设计和优化，减少了设计过程中的复杂性和不确定性，从而缩短了设计周期。
其次，有助于降低成本。
模块化设计使得设备的生产可以采用标准化的零部件和工艺流程，大规模生产降低了生产成本。
同时，在设备的维护和升级过程中，只需要更换出现问题的模块，而无需对整个设备进行大规模的改造，降低了维护成本。
再者，增强了设备的可维护性和可扩展性。
由于模块具有相对独立的结构和功能，当设备出现故障时，可以快速定位和更换故障模块，提高了设备的可靠性和可用性。
而且，当需要对设备进行功能扩展时，只需添加新的模块或者对现有模块进行升级，无需重新设计整个设备。
二、自动化设备模块化设计的基本原则在进行自动化设备的模块化设计时，需要遵循以下几个基本原则：1、功能独立性原则每个模块都应该具有明确、独立的功能，模块之间的功能尽量不重叠。
这样可以保证模块的可重用性和可替换性，提高模块的通用性。
2、接口标准化原则模块之间的接口应该标准化，包括机械接口、电气接口、通信接口等。
标准化的接口可以方便模块之间的连接和组合，提高设备的兼容性和互换性。
3、结构紧凑性原则模块的结构应该紧凑，体积和重量应尽量小，以节省空间和材料，同时提高设备的集成度和便携性。
4、可维护性原则模块的设计应该便于维护和修理，例如易于拆卸、安装和检测等。
非标自动化设备设计方案
非标自动化设备设计方案第1篇非标自动化设备设计方案一、项目背景随着我国经济的持续快速发展，制造业对生产效率、产品质量及生产成本的要求不断提高。
非标自动化设备作为提高生产效率、降低生产成本的重要手段，在各行各业中得到了广泛的应用。
为了满足客户在生产过程中对非标自动化设备的需求，本方案旨在为客户提供一套合法合规、人性化的非标自动化设备设计方案。
二、设计原则1. 合法合规：确保设计方案符合国家法律法规、行业标准和相关政策要求。
2. 实用性：充分考虑客户生产需求，以提高生产效率、降低生产成本为目标，确保设备实用性。
3. 可靠性：选用高品质的元器件和材料，确保设备运行稳定、故障率低。
4. 安全性：遵循安全设计原则，确保设备在运行过程中不会对操作人员造成伤害。
5. 易维护：采用模块化设计，方便设备维护和升级。
6. 环保性：在设计过程中，充分考虑环保要求，降低设备运行对环境的影响。
三、设计方案1. 设备选型（1）根据客户生产需求，选择合适的设备类型和型号。
（2）设备应具备以下功能：a. 自动上下料b. 自动检测和判定c. 自动装配和组装d. 自动包装和输送2. 设备布局（1）根据生产现场条件，合理规划设备布局，确保设备运行顺畅、操作方便。
（2）考虑设备间的相互影响，避免相互干扰。
（3）设备布局应符合国家安全生产法规和行业标准。
3. 电气设计（1）根据设备功能和性能要求，设计合理的电气控制系统。
（2）电气控制系统应具备以下功能：a. 实现设备的自动运行b. 实现设备的故障诊断和报警c. 实现设备的远程监控和操作（3）电气设计应符合国家电气安全法规和行业标准。
4. 机构设计（1）根据设备功能需求，设计合理的机构结构。
（2）机构设计应考虑以下因素：a. 确保设备运行平稳、振动小b. 降低设备噪音c. 提高设备使用寿命（3）机构设计应符合国家机械安全法规和行业标准。
5. 软件设计（1）根据设备功能和性能要求，开发适用的软件系统。
非标自动化机械设备的创新设计分析
非标自动化机械设备的创新设计分析
随着科技的不断发展，自动化机械设备在各个行业的应用越来越广泛。
传统的自动化机械设备存在一些问题，例如产能不高、适应性差、故障率高等。
非标自动化机械设备的创新设计成为了发展的重要方向。
本文将对非标自动化机械设备的创新设计进行分析。
非标自动化机械设备的创新设计要考虑解决现有设备的问题。
提高产能是一个重要的需求。
可以通过提高设备的运行速度、增加生产线上的工作站数量等方式来提高产能。
提高设备的适应性也是非常重要的。
可以通过设计模块化的设备，使得设备可以根据不同的生产需求进行组合和调整。
减少故障率也是非常重要的。
可以通过使用更可靠的零部件、增加设备的维护周期、提供远程监控等方式来减少故障率。
非标自动化机械设备的创新设计还要考虑如何提高设备的智能化水平。
随着人工智能的发展，将智能化技术应用于机械设备已经成为了一个趋势。
智能化的机械设备可以自动进行故障诊断和维修，实现设备的自主运行，提高生产效率。
智能化的机械设备可以通过与其他设备和系统的连接，实现集成控制和信息共享，进一步提高生产效率和适应性。
非标自动化机械设备的创新设计还要考虑人性化因素。
传统的机械设备往往需要操作员进行繁重的操作和监控工作，容易造成工作压力大、工作效率低等问题。
非标自动化机械设备的创新设计要考虑如何减轻操作员的工作负担，提高工作效率。
可以通过引入人机交互界面、自动化调节和监控系统等方式来实现这一目标。
还可以考虑将机械设备的操作和维护过程进行可视化，提供操作指导和故障排除的提示，方便操作员进行操作和维护。
如何做好非标自动化设备的设计
如何做好非标自动化设备的设计一、引言非标自动化设备是指根据客户需求而定制的、不同于标准化产品的自动化设备。
其设计过程需要综合考虑客户要求、技术可行性、工艺流程等因素，以确保设备的高效性、稳定性和可靠性。
本文将介绍如何做好非标自动化设备的设计，包括需求分析、概念设计、详细设计和验证测试等环节。
二、需求分析1. 客户需求收集：与客户进行充分的沟通，了解其对设备的功能、性能、工艺流程等方面的要求，并记录下来。
2. 技术可行性分析：评估客户需求是否符合现有技术的可实现性，包括机械、电气、控制等方面的技术。
3. 风险评估：对可能存在的技术难题、工艺问题等进行评估，制定相应的风险应对方案。
三、概念设计1. 设备整体方案设计：根据客户需求和技术可行性分析的结果，制定设备的整体方案，包括设备的结构、工作原理、主要部件等。
2. 细化设计：对设备的各个部分进行细化设计，包括机械结构设计、电气控制设计、传感器选择等。
3. 3D模型设计：利用计算机辅助设计软件进行设备的3D模型设计，以便更直观地展示设备的外观和结构。
四、详细设计1. 机械设计：根据设备的结构和功能要求，进行机械零部件的设计，包括选材、尺寸计算、装配方式等。
2. 电气控制设计：设计设备的电气控制系统，包括传感器、执行器、控制器的选型和布置，以及电气线路的设计和绘制。
3. 程序编写：根据设备的功能需求，编写相应的控制程序，实现设备的自动化操作。
4. 安全设计：考虑设备的安全性，设计相应的安全装置和保护措施，确保操作人员和设备的安全。
五、验证测试1. 设备组装和调试：按照详细设计的要求，组装设备并进行调试，验证设备的各项功能和性能是否符合要求。
2. 试运行和优化：对设备进行试运行，发现问题并进行优化改进，确保设备的稳定性和可靠性。
3. 验收测试：邀请客户对设备进行验收测试，以确保设备满足客户的需求，并对可能存在的问题进行修复和改进。
六、总结如何做好非标自动化设备的设计，需要从需求分析、概念设计、详细设计到验证测试等环节进行全面考虑。
如何做好非标自动化设备的设计
如何做好非标自动化设备的设计自动化设备在工业生产中起着至关重要的作用，它可以提高生产效率、降低人力成本、提升产品质量等。
而非标自动化设备的设计则更具挑战性，因为每一个项目都有其独特的需求和特点。
本文将详细介绍如何做好非标自动化设备的设计，包括需求分析、设计方案制定、详细设计、测试验证等环节。
一、需求分析1.1 确定项目目标和需求在开始设计之前，首先要明确项目的目标和需求。
与客户充分沟通，了解他们的期望和要求，包括生产能力、产品尺寸、工艺要求等。
同时，还要考虑到设备的可靠性、安全性、维护性等方面的要求。
1.2 进行现场调研在需求分析阶段，进行现场调研是非常重要的。
通过实地考察工厂现场，了解生产流程、设备布局、环境条件等，可以更好地把握项目的实际情况，为后续的设计提供依据。
1.3 制定技术规范根据需求分析和现场调研的结果，制定详细的技术规范。
技术规范应包括设备功能、性能指标、控制要求、安全要求等方面的内容，为后续的设计提供明确的指导。
二、设计方案制定2.1 初步方案设计根据技术规范，制定初步的设计方案。
在设计方案中，要考虑到设备的结构、传动方式、控制系统等方面的问题。
同时，还要充分考虑设备的可创造性和可维护性，确保设计方案的可行性。
2.2 评估方案可行性对初步设计方案进行评估，包括技术可行性、经济可行性、安全可行性等方面的考虑。
根据评估结果，对设计方案进行优化和调整，确保最终的方案能够满足项目的需求。
2.3 制定详细设计方案在评估方案可行性之后，制定详细的设计方案。
详细设计方案应包括设备的结构设计、传动系统设计、控制系统设计等方面的内容。
同时，还要考虑到设备的安全性、可靠性和维护性等方面的要求。
三、详细设计3.1 结构设计根据设计方案，进行设备的结构设计。
结构设计应考虑到设备的强度、刚度、稳定性等方面的要求。
同时，还要充分考虑到设备的创造成本和周期，选择合适的材料和加工工艺。
3.2 传动系统设计根据设计方案，设计设备的传动系统。
提升非标自动化设备开发流程和设计效率的措施
提升非标自动化设备开发流程和设计效率的措施提升非标自动化设备开发流程和设计效率的措施随着科技的不断发展，非标自动化设备在各行各业的应用越来越广泛。
然而，由于非标设备的特殊性和复杂性，其开发流程和设计效率常常面临许多挑战。
为了提高非标自动化设备的开发效率和设计质量，我们可以采取以下措施。
1. 加强需求分析和规格制定在设计和开发非标自动化设备之前，充分了解客户的需求和具体要求是至关重要的。
通过与客户的深入沟通和需求分析，我们可以准确把握客户的期望，并将其转化为具体的技术规格和设计要求。
这将有助于减少后期的重新设计和修改，提高开发效率。
2. 应用先进的设计工具和技术为了提高非标自动化设备的设计效率，我们可以应用一些先进的设计工具和技术。
使用三维设计软件可以快速建模和模拟设备的结构和功能，减少实际制造和调试的时间。
借助仿真分析工具，我们可以在实际制造之前对设备的性能和可靠性进行评估，提前发现和解决潜在的问题。
3. 推行模块化设计和标准化部件非标设备的复杂性常常来自于其独特的工作流程和功能需求。
为了提高开发效率，我们可以采用模块化设计和标准化部件的方法。
通过将设备设计分解为多个独立的模块，每个模块都具备特定的功能和接口，可以实现模块的独立开发和测试。
采用标准化部件可以大幅减少设计和制造的时间，提高组装和维护的效率。
4. 引入自动化测试和调试工具在非标自动化设备的开发和调试中，测试和验证是非常重要的环节。
为了提高开发效率，我们可以引入自动化测试和调试工具。
通过编写测试脚本和自动化测试程序，可以减少人工测试的时间和工作量，提高测试的准确性和一致性。
使用自动化调试工具可以帮助快速定位和解决设备中的问题，减少故障排除的时间。
5. 建立知识管理和经验积累机制在非标自动化设备的设计和开发中，经验和知识的积累对于提高效率和质量至关重要。
为了更好地应对各种挑战，我们可以建立知识管理和经验积累机制。
可以建立设计规范和标准，收集和整理项目经验和实用案例，建立技术文档和知识库等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 1.
气压传动的特点 气压传动的工作介质是空气,它取之不尽用之不竭,用后的空气可以排到大 气中去,不会污染环境. 2. 气压传动的工作介质粘度很低,所以流动阻力很小,压力损失小,可以便于集 中供气和远距离输送. 3. 气压传动对环境的适应性好,在易燃,易爆,多尘埃,强辐射,振动等恶劣工作环 境下仍能可靠地工作. 4. 气压传动动作速度及反应快.液压油在管道中的流动速度一般为1~5m/s, 而气体流速可以大于10 m/s,甚至接近声速,因此在0.02~0.03s内即可以 达到所要求的工作压力和速度. 5. 气压传动有较好的自保持能力.即使压缩机停止工作,气阀关闭,气压传动系 统仍能维持一个稳定的气压.而液压传动要维持一定的压力,需要能源装置 或在系统中增加蓄能器. 6. 气压传动在一定的超负载工况下也能保证系统安全工作,不易发生过热现象 7. 气压传动系统的工作压力低.工作气压一般在0.2-1Mpa之间,比较常用的 0.4Mpa左右. 8. 由于空气的可压缩性大,因此气压传动的速度稳定性差,很难控制系统的位 置精度. 9. 气压传动系统的噪声大,尤其是排气时,需加销声器. 10. 气压传动工作介质本身没有润滑性,需加油雾器进行润滑.
• 液压传动的特点 1. 与电动机相比,在同等体积下,液压装置能产生更大的动力,也就是说 在同等的功率下,液压装置的体积小,重量轻. 2. 液压装置工作平稳,换向冲击小,便于实现频繁换向. 3. 液压装置很容易实现过载保护,能实现自润滑,使用寿命长. 4. 液压装置容易作到对速度的无级调节,并且对速度的调节还可以在工 作中进行. 5. 液压装置易于实现自动化,很方便对液体的流动方向,压力和流量进 行调节和控制,并能很容易地和电气,电子控制和气压控制结合起来, 实现复杂的运动和操作. 6. 液压元件易于实现系列化,标准化和通用化,便于设计,制造和推广使 用 7. 由于液压传动中的泄露和液体的可压缩性使这种传动无法保证严格 的传动比. 8. 液压传动有很多的能量损失(泄露损失,沿程压力损失,局部压力损失 等),因此传动效率相对很低. 9. 液压传动对油温的变化比较敏感,不宜在较高或较低的温度下工作. 10. 液压传动在出现故障时不易诊断.
二.液压和气动系统的基 本组成 1.液压系统的基本组成 它由油箱,过滤器,液压 泵,溢流阀,开停阀, 节 流阀,换向阀和液压 缸组成.
2.气压系统的基本组成 • 它由空气压缩机,后冷 却器,除油器,干燥气,储 气罐,过滤器,减压阀,压 力表,油雾器,换向阀和气 缸组成. • 在实际的应用中, 除油 器,减压阀和油雾器做成 一个整体, 称为气源处理 三联件. AIRTAC气动产品 里的代号为AFR
• 双轴复动型气缸
• 单轴弹簧压出型气缸
• 气缸的工作条件如上图 • 气缸常用的缸径和行程如上图
四.液压和气压传动的控制调节元件 1.方向控制阀 • 单向阀 • 分为普通单向阀,液控单向阀,梭阀和双压阀. • 换向阀 • 复动气缸常采用两位五通电磁换向阀,单动气缸常采用两位三通电磁换 向阀,油缸的换向阀常采用三位五通阀,油缸的换向阀需要有中位功能. 2.压力控制阀 • 主要有溢流阀,减压阀,顺序阀和压力继电器 3.流量控制阀 • 主要有节流阀和调速阀等. • 调速阀实际上是一个节流阀和等差减压阀的组合体
三.液压和气压传动的执行元件 1.液压传动中的执行元件是油缸,气 压传动中的执行元件是气缸. 2.油缸和气缸的品牌 • 进口的: AIRTAC(台湾亚德克 ),SMC(日本),英国的诺 大等 3.油缸和汽缸的基本参数 • 结构型式 • 缸径 • 行程 • 安装方式
二、液压和气压传动基础知识
一.液压和气压传动的现状及应用 1. 液压传动有很多突出的特点,因此它的应用非常广泛, 如一般工业的塑料加工机械,压力机械,机床等；行走 机械中的工程机械,农业机械,汽车等；钢铁工业中的 冶金机械,提升装置,轧辊调整装置等. 2. 气压传动的应用也相当普遍,许多机器设备中都有气压 传动系统,在工业各领域,如机械,电子.钢铁,运输车辆及 制造,橡胶,纺织,化工,食品,包装,印刷和烟草等领域气 压传动技术已成为基本组成部分.
4. 控制和调节装置 这里谈的控制与接下来电器中的 控制是不一样的,这里主要是一些液压和气压控制 回路，速度控制回路及方向控制回路 5. 执行元件 主要包括气缸,马达,油缸,真空吸盘及机械 手等 6. 辅助装置 它们主要包括一些油箱,过滤器,蓄能器,消 声器和油雾器,管路和管接头等. 二、电气部分 1. 自动控制系统----汇编语言,单片机及PLC程序 2. 自动控制系统中常用的的检测和执行元器件 • 检测元件主要有传感器,接近开关,行程开关,编码器 及磁感应开关等 . • 执行元器件主要包括步进电机,伺服电机,真空发生 器及磁粉离合器等。
• 自动化设备的组成 一、机械部分 1. 原动机 主要包括电动机和内燃机等. 2. 传动机构 要包括机械传动(带传动,链传动,齿轮传动等), 气压传动和液压传动.在实际的自动化设计和应用中， 是它们中两者或三者的结合.气压传动和液压传动在工 业特别在轻工业中的应用越来越广泛，它是接下来要 重点讨论的一个课题。 3. 定位机构和夹紧机构 它能使工件在设备上的位置实 现唯一性,使装配件与被装配件之间的自由度得到合理 的控制,从而实现自动化生产和装配. 它也是接下来要 重点讨论的一个课题。
自动化设备设计
1.自动化设备的概况和组成
2.液压和气压传动基础知识
3.机械传动方式简介
4.伺服电机选型
一、自动化设备的概况和组成
• 1. 2. 3. 4. 5. • 1. 2.
自动化设备的优点 提高产品的性能和质量 节约能源及材料消耗 提高劳动生产效率 改善劳动条件和减轻工人劳动强度 能使企业摆脱员工对产品熟练程度的依赖性 自动化设备在实际生活中的应用 用机械来代替人工做动力的自动化技术 在生产过程及业务处理过程中由检测,控制,计算等环节产 生的大量信息处理的自动化技术.
