光纤通信原理和基础知识
光纤通信原理：光信号在光纤中的传播
光纤通信原理：光信号在光纤中的传播光纤通信是一种通过光信号在光纤中传播来进行信息传输的高速通信技术。
以下是光纤通信的基本原理：1. 基本组成：光源：光纤通信系统的起点是光源，通常使用激光器或发光二极管产生光信号。
光纤：光纤是一根细长的玻璃或塑料纤维，具有高折射率，使光信号能够在其内部发生全反射。
接收器：光接收器用于接收光纤中传输的光信号，并将其转换为电信号。
2. 光信号传播过程：全反射：光信号在光纤中传播时，由于光纤的高折射率，发生全反射，使光信号一直保持在光纤内部。
多模和单模：光纤通信可以采用多模光纤或单模光纤。
多模光纤允许多个光模式传播，而单模光纤只允许单个光模式传播，提高了传输距离和带宽。
3. 传输特性：低损耗：光纤通信的传输损耗相对较低，因为光信号在光纤中的传播经历的全反射减小了信号的衰减。
高带宽：光纤通信支持高带宽传输，允许传输大量数据。
抗干扰：光纤通信对电磁干扰具有较强的抗干扰能力，因为光信号在光纤中传播不受电磁场影响。
4. 信号调制与解调：调制与解调：光信号可以通过调制技术携带不同的信息，如振幅调制（AM）、频率调制（FM）和相位调制（PM）。
接收端需要解调光信号以还原传输的信息。
5. 应用领域：通信网络：光纤通信广泛应用于长距离通信网络，包括电话、互联网和有线电视等。
医疗设备：在医疗领域，光纤通信用于内窥镜和激光手术设备，实现高效的图像传输和精准的激光操作。
传感器系统：光纤传感器系统利用光纤的特性，用于测量温度、压力和应变等物理量。
6. 光纤网络拓扑：星型拓扑：在光纤通信网络中，通常采用星型拓扑结构，其中中心设备连接到多个终端设备，使得光信号能够在不同设备之间传输。
7. 光纤技术进展：光纤放大器：引入了光纤放大器，如光纤放大器（EDFA），用于放大光信号，增加通信距离。
光纤通信系统：光纤通信系统的进一步发展包括光波分复用技术（WDM）、光时分复用技术（OTDM）等，提高了系统的容量和效率。
光纤通信原理及基础知识
t D • Δ PMD= pmd * LΛ0.5
•
PMD Link
y=
1
n
n k 1
x
2 k
1 2
• PMDQ :99.99% probability of 100000 y
光纤的基本参数
光纤的光学及传输特性参数之一------偏振模色散受限的最大理 论传输距离
偏振模色散受限的最大理论传输距离
光纤的通信原理及基础知识
第一章 光纤通信的基本原理 第二章 光纤的基本结构和分类 第三章 光纤的基本参数 第四章 光纤的制造方法
第一章 光纤、光缆的基本知识
§1.1 光纤通信的基本原理
信号 处理
发送端
光波导
信号 处理
接收端
光纤通信的基本原理
频谱分配
电磁波谱
低频
高频
微波
直流电
LW MW KW UKW dm cm
微观弯曲损耗：是指光纤受到不均匀应力的作
用，光纤轴产生的微小不规则弯曲所引入的附加损耗。
光纤的基本参数
参数典型值 光纤的光学及传输特性参数之一------
• 模场直径： • 衰减系数：
• 色散系数：
• 偏振模色散：
• 截止波长： • 弯曲损耗：
•1310nm: 8-10m; 1550nm: 9-11m
包层(SiO2+F )掺氟二氧化硅
125 µm
标准单模光纤
标准梯度折射率分布多模光纤
涂层(acrylic) 250 µm
涂层 250 µm
涂层
力学影响的防护
塑料光纤
涂层 1000 µm
光纤的基本结构和分类
光纤的分类
按材料分类：
光纤通信原理和基础知识.
光纤通信是用光做信息的载体，以光 纤作为传输介质的一种通信方式。 特点：光电转换 优点：带宽大 中继距离长 缺点：成本高 连接复杂
汉维光纤通信
光纤通信的基本单元
光纤通信系统是由光发射器、光 纤和光接收器三个基本单元构成的。
汉维光纤通信
光纤通信的基本单元--光纤
光纤是传输介质，由两种不同折射率 的石英玻璃（SiO2）在高温下拉制而成 的，内层为纤芯，传输光信号；外层为 包层，作用是将光信号封闭在纤芯中传 输。
汉维光纤通信
单模光纤
9微米
单模光纤外径125微米，内
径9微米（用B来表示）。用
于长距离干路传输。具体带
宽和传输长度视设备而定。
通常使用波长为1310nm或
125微米 1550nm的光进行传输
汉维光纤通信
多模光纤
50或62.5微米
125微米
目前使用的多模光纤共 有两种。一种外径125微米， 内径62.5微米（用A1b来 表示）。一种外径125微米， 内径50微米（用A1a来表 示） 。一般有效传输距离 在2公里以内。通常使用波 长为850nm或1300nm的 光进行传输。
汉维光纤通信
光纤通信的基本单元--光纤
纤芯中掺入GeO2以 加大纤芯的折射率， 使得光在纤芯和包层 的界面实现全内反射， 将损耗降低到最小。
汉维光纤通信
光纤传输原理—全反射
汉维光纤通信
光纤分类：单模光纤和多模光纤 单模光纤：光在光纤内传输时只有一种模式。
多模光纤：光在光纤内传输时有一种以上模式。Leabharlann 汉维光纤通信光纤的生产制造工艺
夹具
预制棒 拉丝加热炉
直径监测仪 涂敷设备 硬化设备

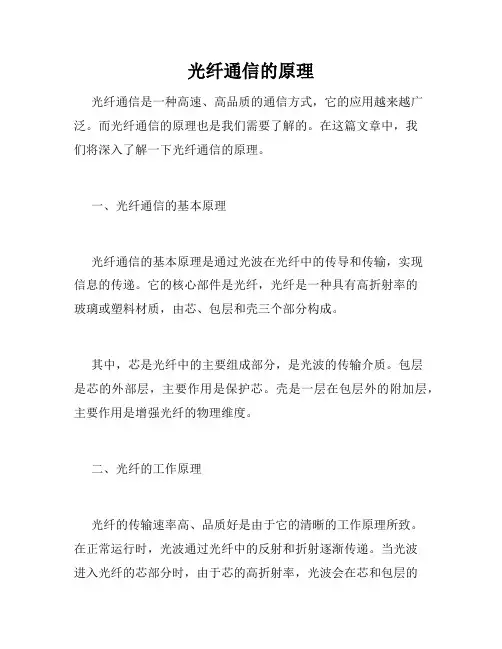

光纤通信的原理
光纤通信的原理光纤通信是一种高速、高品质的通信方式，它的应用越来越广泛。
而光纤通信的原理也是我们需要了解的。
在这篇文章中，我们将深入了解一下光纤通信的原理。
一、光纤通信的基本原理光纤通信的基本原理是通过光波在光纤中的传导和传输，实现信息的传递。
它的核心部件是光纤，光纤是一种具有高折射率的玻璃或塑料材质，由芯、包层和壳三个部分构成。
其中，芯是光纤中的主要组成部分，是光波的传输介质。
包层是芯的外部层，主要作用是保护芯。
壳是一层在包层外的附加层，主要作用是增强光纤的物理维度。
二、光纤的工作原理光纤的传输速率高、品质好是由于它的清晰的工作原理所致。
在正常运行时，光波通过光纤中的反射和折射逐渐传递。
当光波进入光纤的芯部分时，由于芯的高折射率，光波会在芯和包层的分界面处发生全反射。
这样，光波就可以一直沿着光纤的芯传播，直到到达另一种终端。
由于光纤基本上不受影响，即使在光纤的两个端口距离很远的情况下，光波仍然可以完整地在光纤中传导。
这就使光纤成为一种高速、高品质的通信媒介。
三、光波的特性光波的特性对于光纤通信的实现有着非常重要的作用。
其中，光波的谱线宽度和光波的偏振是光纤通信中最为重要的两个特征。
光波的谱线宽度决定了信号传输速率和信号的传递距离，它越小就说明信号传输速率越高，信号传递距离越远。
而光波的偏振则决定了信号的传输方向，保证了信号的正常传输。
四、光纤传输的优点光纤通信的优点主要体现在以下三个方面：1.高速传输：光纤通信使用光波作为传递信息的媒介，光波的传输速率极高，可以实现高速数据的传输。
2.高品质传输：光纤通信的传输信号不受外界干扰，保证了传输的高品质。
3.带宽大：光纤通信的带宽很大，可以满足音频、视频等大容量数据的传输需求。
五、光纤通信的应用随着科技的发展和社会需求的不断增长，光纤通信的应用越来越广泛。
目前，光纤通信已经成为音频、视频、数据、高速互联网等领域的主流技术。
此外，光纤通信还具有广泛的应用前景，如城市交通管理、安全监控、医疗卫生、智能图书馆等等。
光纤通信的原理和技术
光纤通信的原理和技术随着现代信息的迅速发展，人们对快速高效的通信需求越来越大。
而光纤通信作为一种高速传输技术，已经被广泛运用于现代通信行业中。
本文将介绍光纤通信的原理和技术。
一、光纤通信的原理光纤通信是利用光学原理传输信息，通信信号在光纤中以光信号形式传输。
光纤传输能够最大限度地利用光的不带宽特性，减少损失。
1. 光纤的基本结构和属性光纤是用高纯度的二氧化硅、石英玻璃等材料制作的细长、柔软的玻璃线。
它由纤芯、包层和外护层三个部分构成。
其中纤芯是光信号的传输通道，通常是数百至数千微米宽的玻璃或塑料芯线。
包层是覆盖在纤芯表面的一层低折射率材料，其作用是使光束一致地沿纤芯传播。
外护层是一层透明的保护层，通常是塑料或玻璃。
2. 光信号的传输原理光纤通信的数据传输过程包括信号转换、调制、传输和解调四步。
传输信号时，发射器把电子信号转化为光信号，通过信号调制将数字信号转变为模拟信号，以光在纤芯中传输，然后通过解调将接收到的模拟信号转化为数字信号。
光纤的折射率很高，因此传输过程中，光束会一直沿着纤芯传送。
同时，光的传播速度很快，大约是空气中光速的三分之二。
这就保证了光信号的高速传输性能。
二、光纤通信的技术1. CWDM技术CWDM（Coarse Wavelength Division Multiplexing）技术是一种低成本、使用方便的多波长分复用技术。
使用CWDM技术，可以将多个通道的信号通过同一个光纤线路进行传输，从而实现光纤通信的传输效率和带宽资源的充分利用。
CWDM技术可以在单根光纤上传输多达16个波长，每个波长之间的带宽可达10Gbps。
2. DWDM技术DWDM（Dense Wavelength Division Multiplexing）技术则可以将更多的信道传输到同一条光纤线路中。
DWDM技术可以将光纤的带宽分成40个波长，每个波长的带宽则可达到10Gbps，可直接实现3.2Tbps的传输速率。
光纤通信技术的基本原理和应用案例
光纤通信技术的基本原理和应用案例光纤通信技术已成为现代通信系统的重要基础，并成为人们生活和工作中不可或缺的一部分。
光纤通信技术是利用光纤的高带宽和低传输损耗特点，将信息信号转换成光信号，在光纤中进行传输，最终再转换成电信号。
本文将阐述光纤通信技术的基本原理和应用案例。
一、基本原理1. 光波导原理光波导是利用光在介质中的反射和折射特性而产生的光传导现象。
光纤中的光波导作为传输介质，其核心区域形成了一个高折射率的介质，其外围区域形成了一个低折射率的介质。
当入射光与介质交界面处时，光会发生反射和折射，因而在光纤中往返传播形成正向和反向传播的光波导。
2. 光的调制技术在光纤通信的过程中，信息信号转换成光信号后，需要进行调制使其适合于光纤传输。
光的调制方式主要有强度调制、频率调制和相位调制。
其中强度调制是最基本的调制技术，通过改变光强使之与信息信号相对应。
频率调制则是利用频率调制器或者光晶体，改变光信号的频率，来传输信息信号。
相位调制则是通过改变光信号的相位，来传输信息信号。
3. 光接收器和解调技术在光信号传输到达接收器之后，需要进行解调和转换成电信号。
光接收器主要由光探测器和电路组成。
光探测器可以将光信号转换成电信号，然后通过电路进行解调，恢复原始的调制信息信号。
二、应用案例1. 计算机数据中心光纤通信技术在现代计算机数据中心中已经得到了广泛的应用。
它可以用于连接服务器、存储设备和网络设备，保证计算机数据中心的高效快速运行和数据传输。
光纤通信技术的高带宽和低传输损耗，不但可以满足计算机数据中心之间的高速连接需求，而且可以降低能耗，提高数据传输速率。
2. 无线通信光纤通信技术在无线通信中也得到了广泛应用。
在LTE网络中，光纤技术可以承载基站和控制器之间的传输连接，解决高密度无线网络传输量的问题。
而在5G网络中，光纤通信技术被广泛应用于网络核心部分和边缘计算部分，实现网络的高速连接和大容量传输。
3. 视频监控系统视频监控系统是一个非常成熟的应用场景，光纤通信技术在其中也得到了广泛的应用。
光纤通信的基本原理
光纤通信的基本原理光纤通信是一种通过光信号传输信息的通信技术，其基本原理是利用光的衍射和反射特性在光纤中传输信号。
相对于传统的电信号传输方式，光纤通信具有更大的带宽和更高的传输速度，成为现代通信领域的重要技术。
一、光的传播特性光的传播特性是光纤通信的基石。
光可以沿直线传播，遵循光的衍射和反射原理。
当光遇到边界时，会发生折射和反射，使光能在光纤中传输。
二、光纤的结构与工作原理光纤由纤芯和包层组成，其中纤芯是光信号的传输介质，包层则起到光的泄漏和保护作用。
当光信号进入光纤时，会在纤芯中传播，并通过光的衍射和反射在光纤中不断传输，直到到达目的地。
三、光的调制与解调为了在光纤中传输信息，需要将电信号转换成光信号进行调制。
光的调制有直接调制和间接调制两种方式。
直接调制是通过改变光源的电流或电压来改变光的强度，间接调制则是通过改变光的相位或频率来调制光信号。
解调则是将光信号转换回电信号，以便接收方进行处理和解析。
解调可以通过光探测器，如光电二极管、光电转换器等实现，将光信号转换为电信号。
四、光的放大与传输在光纤通信中，需要保证光信号能够在长距离传输而不损失太多信号强度。
为了解决光信号的衰减问题，光纤通信系统采用光纤放大器对光信号进行放大。
光纤放大器通过掺入掺杂物改变光纤中的折射率，使光信号在光纤中传输时得到补偿。
常见的光纤放大器有光纤放大器、光纤激光器等。
通过光的放大，光信号可以在光纤中传输较长距离。
五、光纤通信的优点与应用相对于传统的电信号传输方式，光纤通信具有很多优点。
首先，光纤通信具有更大的传输带宽和更高的传输速度，能够满足大容量、高速率的通信需求。
其次，光纤通信不受电磁干扰，信号传输稳定可靠。
另外，光纤通信具有小尺寸、轻量化的特点，便于安装和维护。
光纤通信广泛应用于各个领域，如电信、互联网、有线电视等。
特别是在互联网普及和数据传输需求增长的背景下，光纤通信在数据中心、企业网络、移动通信等领域发挥着重要作用。
简述光纤通信的原理及应用
简述光纤通信的原理及应用一、光纤通信的原理光纤通信是一种利用光学原理传输信息的技术。
其原理基于光的折射与反射特性，即光线在两种介质之间传播时会发生折射或反射。
光纤通信利用光纤作为信息传输的介质，通过将信息转化为光信号，并利用光的折射与反射，将光信号在光纤中传输，并在接收端将光信号转化为电信号，从而实现信息的传输。
光纤通信的原理主要包括以下几个方面：1.1 光的传播特性光在光纤中的传播主要遵循光的折射和反射特性。
当光线从一种介质（如空气）射入到另一种具有不同折射率的介质（如玻璃光纤）中时，光线会发生折射。
而光线在介质表面发生反射时，会沿着入射角等于反射角的方向反射。
基于这些特性，光纤可以将光信号传输到目标位置。
1.2 光的衰减与色散光在光纤中的传播过程中，会受到衰减和色散的影响。
光在光纤中传播时，会发生能量损耗，导致光信号的强度逐渐减弱，这就是光的衰减现象。
而色散是由于光的不同频率成分传播速度不同而引起的，导致光信号在传输过程中发生信号失真。
1.3 光的调制与解调光纤通信中，发送端将电信号转化为光信号进行传输，这个过程叫做光的调制。
而光信号到达接收端后需要将光信号再转化为电信号，这个过程叫做光的解调。
光的调制和解调过程采用的是光电器件，如光电二极管等。
1.4 波分复用技术波分复用技术（Wavelength Division Multiplexing，WDM）是光纤通信的一项重要技术。
它利用不同波长的光信号在光纤中进行并行传输，从而实现光纤通信的高容量传输。
利用波分复用技术，可以实现多个光信号同时传输，大大提高了光纤通信的传输速率和带宽。
二、光纤通信的应用光纤通信作为一种高速、大容量、抗干扰能力强的通信方式，在现代通信领域的应用非常广泛。
下面列举一些光纤通信的主要应用领域：•宽带接入光纤通信作为宽带接入的主要手段，能够提供高速、稳定的网络连接，满足了人们对于宽带网络的需求。
光纤宽带接入常见的应用包括光纤到户（FTTH）、光纤到楼（FTTB）等，广泛用于家庭、办公楼、学校等场所，提供高速互联网接入服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤通信原理和基础知识
光纤通信是一种利用光纤传输信息的通信技术。
光纤是一种由高纯度
玻璃或塑料制成的非导体材料，可以通过内部反射原理传输光信号。
相对
于传统的铜线传输，光纤具有更大的带宽、更低的损耗、更长的传输距离
和更高的抗干扰能力，因此被广泛应用于现代通信领域。
光纤通信的工作原理基于光的全反射现象。
当光线通过光纤的两侧，
并以超过临界角的角度射入光纤中时，光线会在内部完全反射。
这样，光
信号就可以沿着光纤进行传输，直到遇到终端设备或者光纤长度超过极限。
光纤通信的基础知识包括以下几个方面：
1.光纤的构成：光纤主要由纤芯和包层组成。
纤芯是光信号传输的核
心部分，由高纯度玻璃或者塑料制成。
包层是纤芯的保护层，通常由具有
低折射率的材料制成，可以减小信号的损耗和干扰。
2.光纤的损耗：光信号在光纤中传输过程中会发生损耗，主要包括衰
减损耗和色散损耗。
衰减损耗是光信号强度随着传输距离增加而逐渐减小
的现象，通常使用分贝（dB）来表示。
色散损耗是由于光信号的频率不同
而引起的，会导致信号失真。
3.光纤的带宽：带宽是指光纤传输信号的能力，通过单位时间内传输
的数据量来衡量。
光纤的带宽比铜线更大，可以支持更高速率的数据传输。
4.光纤的连接方式：光纤的连接方式主要有插拔式连接和固定式连接。
插拔式连接通常使用光纤连接器，可以方便地插入和拔出。
固定式连接通
常使用光纤接头或者光纤焊接，适用于长期固定的连接。
5.光纤的传输距离：光纤通信可以实现长距离的传输，最远甚至可以
达到几百公里。
传输距离的限制主要取决于信号的衰减和光纤的噪声级别。
