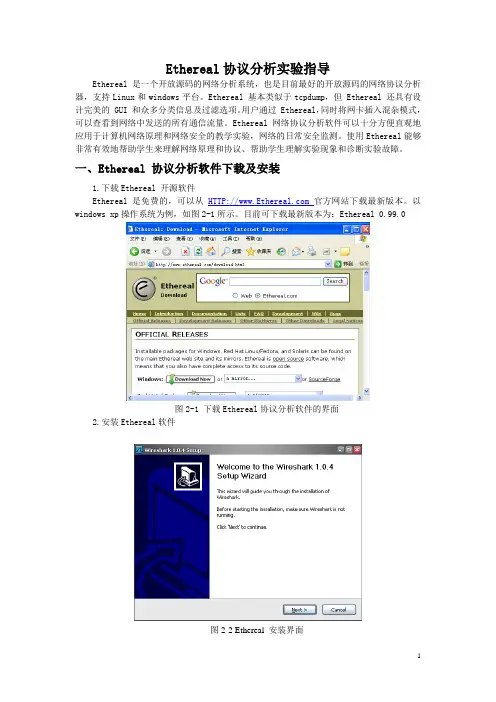

Ethereal协议分析实验指导
Ethereal协议分析实验指导Ethereal是一个开放源码的网络分析系统，也是目前最好的开放源码的网络协议分析器，支持Linux和windows平台。
Ethereal 基本类似于tcpdump，但 Ethereal 还具有设计完美的 GUI 和众多分类信息及过滤选项。
用户通过 Ethereal，同时将网卡插入混杂模式，可以查看到网络中发送的所有通信流量。
Ethereal网络协议分析软件可以十分方便直观地应用于计算机网络原理和网络安全的教学实验，网络的日常安全监测。
使用Ethereal能够非常有效地帮助学生来理解网络原理和协议、帮助学生理解实验现象和诊断实验故障。
一、Ethereal 协议分析软件下载及安装1.下载Ethereal 开源软件Ethereal是免费的，可以从官方网站下载最新版本。
以windows xp操作系统为例，如图2-1所示。
目前可下载最新版本为：Ethereal 0.99.0图2-1 下载Ethereal协议分析软件的界面2.安装Ethereal软件图2-2 Ethereal 安装界面双击Ethereal-setup-0.99.0.exe软件图标，开始安装。
图2-2为Ethereal安装界面。
选择欲安装的选件，一般选择默认即可，如图2-3图2-3选择欲安装的选件选择欲安装的目录，确定软件安装位置。
Ethereal软件的运行需要软件WinPcap的支持，WinPcap是libpcap library的Windows版本，Ethereal可通过WinPcap来劫取网络上的数据包。
在安装Ethereal时可以的过程中也会一并安装WinPcap，不需要再另外安装。
如图2-4所示图2-4选择安装WinPcap如果在安装Ethereal之前未安装Winpcap，可以勾选Install Winpcap 3.1 beta 4。
开始解压缩文件，接着开始安装，接着按Next就可以看到Ethereal的启动画面了。

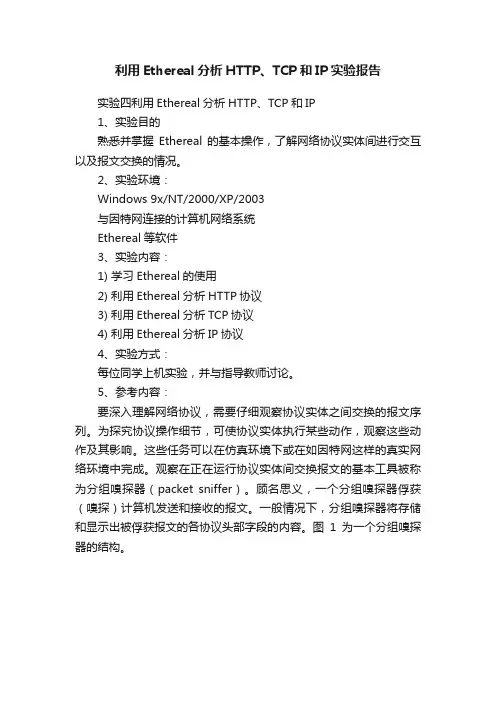

利用Ethereal分析HTTP、TCP和IP实验报告
利用Ethereal分析HTTP、TCP和IP实验报告实验四利用Ethereal分析HTTP、TCP和IP1、实验目的熟悉并掌握Ethereal的基本操作，了解网络协议实体间进行交互以及报文交换的情况。
2、实验环境：Windows 9x/NT/2000/XP/2003与因特网连接的计算机网络系统Ethereal等软件3、实验内容：1) 学习Ethereal的使用2) 利用Ethereal分析HTTP协议3) 利用Ethereal分析TCP协议4) 利用Ethereal分析IP协议4、实验方式：每位同学上机实验，并与指导教师讨论。
5、参考内容：要深入理解网络协议，需要仔细观察协议实体之间交换的报文序列。
为探究协议操作细节，可使协议实体执行某些动作，观察这些动作及其影响。
这些任务可以在仿真环境下或在如因特网这样的真实网络环境中完成。
观察在正在运行协议实体间交换报文的基本工具被称为分组嗅探器（packet sniffer）。
顾名思义，一个分组嗅探器俘获（嗅探）计算机发送和接收的报文。
一般情况下，分组嗅探器将存储和显示出被俘获报文的各协议头部字段的内容。
图1为一个分组嗅探器的结构。
图1 右边是计算机上正常运行的协议（在这里是因特网协议）和应用程序（如： web 浏览器和ftp 客户端）。
分组嗅探器（虚线框中的部分）是附加计算机普通软件上的，主要有两部分组成。
分组俘获库（packet capture library）接收计算机发送和接收的每一个链路层帧的拷贝。
高层协议（如：HTTP、FTP、TCP、UDP、DNS、IP 等）交换的报文都被封装在链路层帧中，并沿着物理媒体（如以太网的电缆）传输。
图1 假设所使用的物理媒体是以太网，上层协议的报文最终封装在以太网帧中。
分组嗅探器的第二个组成部分是分析器。
分析器用来显示协议报文所有字段的内容。
为此，分析器必须能够理解协议所交换的所有报文的结构。
例如：我们要显示图1 中HTTP 协议所交换的报文的各个字段。
实验1-Ethereal的使用和网络协议的层次观察
实验1 Ethereal的使用和网络协议的层次观察一、实验目的：1、了解网络协议的层次结构2、初步掌握Ethereal的使用方法二、实验环境1、Ethereal网络分析软件2、实验文件“网络协议的层次观察.cap”三、实验要求1、能够了解网络协议的层次结构2、能够正确掌握Ethereal的使用方法四、实验内容1、Ethereal介绍Ethereal是一个优秀的网络分析仪，可以捕获(Capture) 和浏览(Display) 网络侦测的内容，还可以定义Filters规则，监视所有在网络上被传送的封包，并分析其内容。
Ethereal通常用来检查网络运作的状况，或是用来发现网络程序的bugs。
它可以分析的协议有：RTP、IP、ISAKMP、ICMP、SMB、SMB-PIPE、VTP、SNMPv3、Ethernet、GRE、EIGRP、DHCP、IPX、X.25、RSVP等。
2、Ethereal的使用启动ethereal后，选择菜单Capature－>Options, 定义获取数据包的方式。
主要选项有，Interface: 指定在哪个接口（网卡）上抓包；Limit each packet: 限制每个包的大小以避免数据过大，缺省情况下可不限制；Capture packets in promiscuous mode: 是否打开混杂模式。
如果打开，则抓取共享网络上可以探测的所有数据包。
一般情况下只需要监听本机收到或者发出的包，可以关闭这个选项。
Filter：设定过滤规则，只抓取满足过滤规则的包；File：如果需要将抓到的包写到文件中，在这里输入文件名称。
其他的项选择缺省的就可以了。
选择start开始抓包。
选择stop，则停止抓包。
3．数据包的分析打开文件“网络协议的层次观察.cap”，这是一个包括100个分组的网络通信记录，详细记录了分组的序号、相对时间、源地址、目标地址、协议类型、内容，如图1是对第6个分组的详细信息。
网络协议分析工具Ethereal的使用
⽹络协议分析⼯具Ethereal的使⽤⼤学时计算机⽹络课的实验报告，当时提不起兴趣，今天看来还挺有⽤的。
可以学习下怎样抓数据包，然后分析程序的通信协议。
⼀：学习使⽤⽹络协议分析⼯具Ethereal的⽅法，并⽤它来分析⼀些协议。
实验步骤：1．⽤“ipconfig”命令获得本机的MAC地址和缺省路由器的IP地址；（注：缺省路由器即 ”Default Gateway”）命令⾏：Start->Run->CMD->ipconfig /all >C:\Mac.txt(在命令⾏中把ipconfig命令保存在⽂本⽂档⾥⾯备⽤)结果：本机Mac地址：00.09.73.4B.8A.D7 缺省路由器IP：192.168.8.254步骤截图：图1（本机⽹络信息：Mac.txt）2．⽤“arp”命令清空本机的缓存：命令⾏：Start->Run->CMD->arp –d图2（arp命令 –d参数的帮助说明）3．运⾏Ethereal，开始捕获所有属于ARP协议或ICMP协议的，并且源或⽬的MAC地址是本机的包：图3（Capture->Options中关于⽹卡设置和Capture Filter）图4（抓包截图）4．执⾏命令：“ping” 缺省路由器的IP地址：图5（捕获包）图6（ping 过程）⼆：⽤Ethereal观察tracert命令的⼯作过程：1．⽤Ethereal语法内容及参数说明：命令⾏操作步骤：Start->Run->CMD->tracert图1（Tracert命令全部参数的帮助说明）2．运⾏Ethereal, 设定源和⽬的MAC地址是本机的包，捕获tracert命令中⽤到的消息：Tracert使⽤ICMP，相应过滤规则为：ether host 00:09:73:4B:8A:D7 and icmp图3（Capture->Options中关于⽹卡设置和Capture Filter）3.执⾏“tracert -d ” ，捕获包：执⾏命令：tracert -d ：图3 （执⾏命令 tracert –d ）图4（抓包截图）图5（捕获包）4．Tracert⼯作原理：Tracert使⽤ICMP消息，具体地讲，tracert发出的是Echo Request消息，触发返回的是Time Exceeded消息和Echo Reply消息。

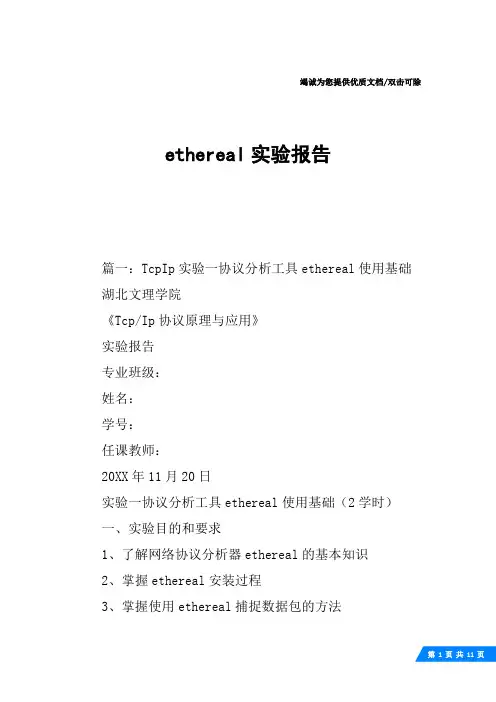

ethereal实验报告
竭诚为您提供优质文档/双击可除ethereal实验报告篇一：TcpIp实验一协议分析工具ethereal使用基础湖北文理学院《Tcp/Ip协议原理与应用》实验报告专业班级：姓名：学号：任课教师：20XX年11月20日实验一协议分析工具ethereal使用基础（2学时）一、实验目的和要求1、了解网络协议分析器ethereal的基本知识2、掌握ethereal安装过程3、掌握使用ethereal捕捉数据包的方法4、能对捕获到的包简单分析二、预习与准备1、安装ethereal并了解ethereal的用法。
2、对抓到的包进行分析，需要了解各协议。
三、实验内容1、安装ethereal并运行，对其进行设置，抓包。
2、对抓到的包进行分析。
四、实验过程1、安装ethereal，安装完成后启动，2、进行“captureoption”的选择3、开始抓包4、停止捕获5、分析协议内容选定一个Icmp报文，可以解读出其到达时间报长度等，可以看到其源物理地址为00:1e:90:88:05:0f目的物理地址为01:00:5e:00:00:16,源ip地址为172.15.100.36目的ip地址为224.0.0.22以及报文格式等有用信息。
五、思考题解答Q2、从你抓到的第一个包到最后一个包持续的时间是多久？（默认time列显示的是开始捕获后的以秒为单位的持续时间，如果要在time列以time-of-day格式显示，请选择ethereal的View下拉菜单，然后选择时间显示格式为Time-of-day）共持续了37秒Q3、导出这些数据，你可以在ethereal的File命令菜单中选择save菜单，作为实验报告的结果。
实验所捕获的包六、实验总结与体会01.cap本次实验主要考察ethereal的使用以及对抓到的包进行分析，由于是第一次接触这个软件，所以在刚开始的时候操作起来不是很流畅，按照实验步骤抓包后进行分析，与课堂上学到的知识进行印证，加深了对各协议的认识。
ethereal协议分析报告
实验5 用Ethereal进行协议分析5.1实验性质本实验为操作分析性实验。
5.2实验目的1. 掌握Ethereal软件的基本使用方法2. 掌握基本的网络协议分析方法3. 通过抓包工具，分析Mac帧的格式、ARP分组的格式、IP数据报的格式、ICMP报文的格式、TCP报文段的格式、UDP数据报的格式。
5.3实验环境1. 分组实验，每组4~8人2. 设备：计算机4~8台3. 网络环境:LAN或Internet4. Ethereal软件5.4 实验用时180分钟（4学时）。
5.5 实验内容与要求5.5.1 下载、安装EtherealEthereal下载网址: /download.html到Ethereal的站站后，点击download，接着选择要安装的系统平台，如Windows或Linux （Red Hat / Fedora），然后点击下载链接即可进行下载。
Ethereal的安装非常简单，只要执行下载的软件（如ethereal-setup-0.99.0.exe），然后按提示操作。
注意：安装时，要勾选Install Winpcap。
WinPcap是libpcap library的Windows版本。
Ethereal可透过WinPcap来劫取网络上的数据包。
在安装Ethereal的过程中也会一并安装WinPcap，不需要再另外安装。
5.5.2 启动EtherealEthereal启动后，如图所示：5.5.3抓包点击Capture菜单，选Interfaces…项。
打开如下图所示窗口。
选择要抓包的接口右边的Capture按钮，本例选择了抓取IP地址为210.30.12.46的接口。
点击Capture按钮后将启动抓包过程。
注意：为配合抓包，需要进行网络通信。
1）要抓ARP分组的包、ICMP报文的包、UDP数据报，可以在CMD窗口中，使用命令ARP -D删除当前ARP缓存,使用PING命令PING某台主机IP地址（例如PING 网关IP地址），使用TRACERT命令跟踪分组从源点到终点的路径（例如TRACERT 网关IP地址）。
第3部分-ethereal的使用
Statistics的下拉菜单
Statistics 顾名思义 统计 就是相关的报文的统计信息 Summmary 报文的详细信息 Protocol hierarchy 协议层 即各协议层报文的统计 Conversations 显示该会话报文 的信息 （双方通信的报文信息） endpoints 分别显示单方的报文 信息 IO Graphs 报文通信的心跳图 （翻译的比较蹩脚）
Analyze下的Display filters
正确的语法如下，和“Capture Filter”的语法有所不同：
显示 以太网地址为 00:d0:f8:00:00:03 设备通信的所有报文 eth.addr==00.d0.f8.00.00.03
显示 IP地址为 192.168.10.1 网络设备通信的所有报文 ip.addr==192.168.10.1
同时该界面会以协议的不同统 计捕获到报文的百分比 点击stop即可以停止抓包
User Guide
在使用“Ethereal:capture form (nic) driver”抓包的同时，可 以通过最小化 or 使用alt+tab的快捷键直接切换到 报文浏览 的主界面
File的下拉菜单
“Open”即打开已存的抓包文 件，快捷键是crtl＋Q “Open Recent”即打开先前已 察看的抓包文件，类似 windows的最近访问过的文档 “Merge”字面是合并的意思， 其实是追加的意思，即当前捕 获的报文追加到先前已保存的 抓包文件中。 Save和save as即保存 、选择 保存格式。
Statistics的下拉菜单
Summmary 报文的详细信息 Protocol hierarchy 协议层 即各协议层报文的统计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三网络协议分析器Ethereal
一、实验目的和要求
•了解网络协议分析器Ethereal的基本知识
•掌握Ethereal安装过程
•掌握使用Ethereal捕捉数据包的方法
•能对捕获到的包简单分析
二、实验内容
安装Ethereal软件和相应的WinpCap软件，启动Ethereal并设置相应的选项，捕获一段记录。
三、实验设备
PC机、Ethereal软件、WinpCap软件
四、背景知识
Ethereal是一个有名的网络端口探测器，是可以在Linux、Solaris、SGI等各种平台运行的网络监听软件，它主要是针对TCP/IP协议的不安全性对运行该协议的机器进行监听。
其功能相当于Windows下的Sniffer，都是在一个共享的网络环境下对数据包进行捕捉和分析，而且还能够自由地为其增加某些插件以实现额外功能。
Ethernet网络监测工具可在实时模式或离线模式中用来捕获和分析网络通信。
下面是使用Ethereal 可以完成的几个工作：
网络管理员使用它去帮助解决网络问题
✧网络安全工程师用它去测试安全问题
✧开发人员用它是调试协议的实现过程
✧用它还可以帮助人员深入的学习网络协议
下面是Ethereal 提供的一些特性：
✧支持UNIX 平台和Windows 平台。
✧从网络接口上捕获实时数据包
✧以非常详细的协议方式显示数据包
✧可以打开或者存贮捕获的数据包
✧导入/导出数据包，从/到其它的捕获程序
✧按多种方式过滤数据包
✧按多种方式查找数据包
✧根据过滤条件，以不同的颜色显示数据包
✧可以建立多种统计数据
五、实验步骤
1、安装Ethereal和 WinpCap。
有的Ethereal中自带WinpCap就不需要再另外安装了。
实验室里面一般安装好了。
下载地址：
安装好后，桌面上会出现“”图标，为Ethereal的桌面快捷方式。
2、启动Ethereal，界面如下：
图1 Ethereal启动界面
最初的窗口中没有数据，因为还没有开始捕获数据包，首先来认识一下界面。
Ethereal主窗口有很多的GUI程序组成：
(1) File(文件)：这个菜单包含：打开文件、合并文件、保存/打印/导出整个或部分捕获文件、退出。
(2) Edit(编辑)这个菜单包括：查找包、时间参照、标记一个或多个包、设置参数、(剪切、复制、粘贴)。
(3) View(查看)：这个菜单控制捕获数据的显示，包括：给定特定的一类包标以不同的颜色、字体缩放、在一个新窗口中显示一个包、展开&折叠详细信息面板的树状结构。
(4) Go：这个菜单实现转到一个特定包。
(5) Capture(捕获)：这个菜单实现开始、停止捕获，编辑捕获过滤条
件的功能。
(6) Analyze(分析)：这个菜单包含编辑显示过滤、enable(开)或disable(关)协议解码器、配置用户指定的解码方法、追踪一个TCP 流。
(7) Statistics(统计)：该菜单完成统计功能。
包括捕获的包的一个摘要、基于协议的包的数量等树状统计图等许多功
(8) Help(帮助)这个菜单包含了一些对用户有用的信息。
比如基本帮助、支持的协议列表、手册页、在线访问到网站等等。
3、使用Capture Options对话框。
要想获得一个跟踪记录，我们首先从Capture(捕获)菜单中选择“Capture Options”（捕获选项）,并用Capture Options对话框来指定跟踪记录的各个方面。
图2 Caption Options 选项框
（1）Interface（接口）
首先要选择合适的接口，也就是网卡，如何不选择合适的接口，可能捕获不到数据包。
图2中黄色框1，这个字段指定在哪个接口进行捕获。
这是一个下拉字段，只能从中选择Ethereal 识别出来的接口，要想捕获到数据，首先要选择正确的适配器（网卡），如果一台机器同时拥有以太网网卡和无线网络网卡，你必须选择其中一个进行监测。
（2）IP address(IP 地址)
所选接口卡的IP 地址。
如果不能解析出IP 地址，则显示
"unknown"。
（3）Link-layer header type(链路层头类型)
除非你在极个别的情况下可能用到这个字段，大多数情况下保持默认值。
（4）Buffer size: n megabyte(s) (缓冲区大小：n 兆)
输入捕获时使用的buffer 的大小。
这是核心buffer 的大小，捕获的数据首先保存在这里，直到写入磁盘。
如果遇到包丢失的情况，增加这个值可能解决问题。
本实验中保持默认值。
（5） Capture packets in promiscuous mode (在混杂模式捕获包，绿色框2)
这个选项允许设置是否将网卡设置在混杂模式。
如果不指定，Ethereal 仅仅捕获那些进入你的计算机的或送出你的计算机的包。
(而不是LAN 网段上的所有包)。
要想把网络接口设置为混杂模式，需要对这台计算机具有管理员特权。
本实验中保持默认值。
（6）Limit each packet to n bytes (限制每一个包为n 字节)
这个字段设置每一个数据包的最大捕获的数据量。
有时称作snaplen 。
如果disable 这个选项默认是65535, 对于大多数协议来讲中够了。
本实验中保持默认值。
（7） Capture Filter(捕获过滤，蓝色框3)
这个字段指定一个捕获过滤。
“在捕获时进行过滤”部分进行讨论。
默认是空的，即没过过滤。
也可以点击标为Capture Filter 的按钮,
Ethereal 将弹出Capture Filters(捕获过滤)对话框，来建立或者选择一个过滤。
例如，你可以用下面的过滤器来捕获那些只从IP地址192.168.0.1发出和发往它的分组：host 192.168.0.1。
Ethereal过滤器功能很强，但是需要学习一种简单的过滤语言。
本实验中保持默认值，暂时不需设置。
（8）Capture File（捕获文件，紫色框4）
可以指定将捕获的分组直接保存在一个文件中，而不是在内存中。
选择一个合适的文件夹，将捕获的信息存入。
（9）Use Multiple Files（使用多个文件，枚红色框5）
使用这个选项，分组可以被写入多个文件。
这些控制对于捕获较大较长的跟踪记录是很重要的。
本实验中保持默认值。
（10）Stop Capture（停止捕获）
可以设定一些停止捕获的选项，自动停止捕获。
本实验中保持默认值。
（11）Name Resolution（名字解析，黑色框7）
在任何可能的情况下，可以要求Ethereal把分中不同的数字翻译成为人们易读的名字。
如：启用MAC地址转换，Ethereal会将一部分地址转化为厂商的名称。
如启用网络地址转换，Ethereal会试图将一个网络地址（201.100.1.9的IP地址）转化为一个主机名，如。
本实验中保持默认值。
（12）Update list of packets in real time （实时更新分组列表，
红色框6）
每个新的分组都会被添加到主窗口中的分组列表中去。
本实验中请勾选。
4、开始捕获数据包。
上述的各项选择好后，点击“start”开始捕获数据包，下图为捕获时的情形。
图2 捕获数据包
这个窗口概述了被捕捉的各种类型包的量。
5、停止捕获。
大约等一段时间后（30-60秒），点击“stop”按钮，停止捕获后，会弹出下面的窗体，显示了刚才捕获到的包。
图3 网络分析器Ethereal 主界面
上图中标示出了主界面的各个部分，大家要仔细观察，了解捕获的内容。
6、完成捕获。
恭喜你！现在，你拥有了刚才在你的电脑通过网络进行交换的协议消息，你已经完成了一次成功的协议数据捕获。
六、思考题
Q1、你没有手动进行网络访问操作，但还是抓到了一些数据，请列出你抓到的各种包的协议名称，并上网查询下这些包分别是起什么作用的？各是由谁发出的？
Q2、从你抓到的第一个包到最后一个包持续的时间是多久？ （默认 time 列显示的是开始捕获后的以秒为单位的持续时间，如果要在 time 列
捕捉包序号 捕捉时间 目的地址 源地址 上层协议 包内容提要
菜单栏
工具栏
过滤器工具栏
包概况窗
体
协议树
窗体
协议树
窗体
包的16进制代码区 包的ASCII 代码区
以time-of-day 格式显示，请选择 Ethereal 的 View 下拉菜单，然后选择时间显示格式为Time-of-day）
Q3、导出这些数据，你可以在 Ethereal 的 File 命令菜单中选择save 菜单，作为实验报告的结果。
