计算机网络实验利用wireshark分析ARP协议—实验六实验报告
《使用wireshark进行网络协议分析》实验报告
《计算机网络与通信原理》课程实验报告Wireshark和其它的图形化嗅探器使用基本类似的界面，整个窗口被分成三个部分：最上面为数据包列表，用来显示截获的每个数据包的总结性信息；中间为协议树，用来显示选定的数据包所属的协议信息；最下边是以十六进制形式表示的数据包内容，用来显示数据包在物理层上传输时的最终形式。
（2）Wireshark的显示过滤器显示过滤器可以根据1)协议2)是否存在某个域3)域值4)域值之间的比较来查找感兴趣的数据包。
注意：捕获过滤器（Capture Filters）和显示过滤器（Display Filters）的语法规则是不同的。
值比较表达式可以使用下面的操作符来构造：●eq ==，如ip.addr==10.1.10.20●ne !=，如ip.addr!=10.1.10.20●gt >，如frame.pkt_len>10●lt <，如frame.pkt_len<10●ge >=，如frame.pkt_len>=10●le <=，如frame.pkt_len<=10可以使用下面的逻辑操作符将表达式组合起来：●and &&逻辑与，如ip.addr=10.1.10.20 && tcp.flag.fin●or || 逻辑或，如ip.addr=10.1.10.20||ip.addr=10.1.10.21●not ! 逻辑非，如!llc例如：IP 地址是192.168.2.10 的主机，它所接收收或发送的所有的HTTP 报文，那么合适的Filter（过滤器）就是：ip.addr == 192.168.2.10 && http。
提示：Filter的背景显示出表达式的合法与否，绿色为合法，红色为否。
（3）菜单Capture的Options说明Interface:选择采集数据包的网卡IP address:选择的网卡所对应的IP地址Link-layer header type:数据链路层的协议，在以太网中一般是Ethernet IIBuffer size:数据缓存大小设定，默认是1M字节。

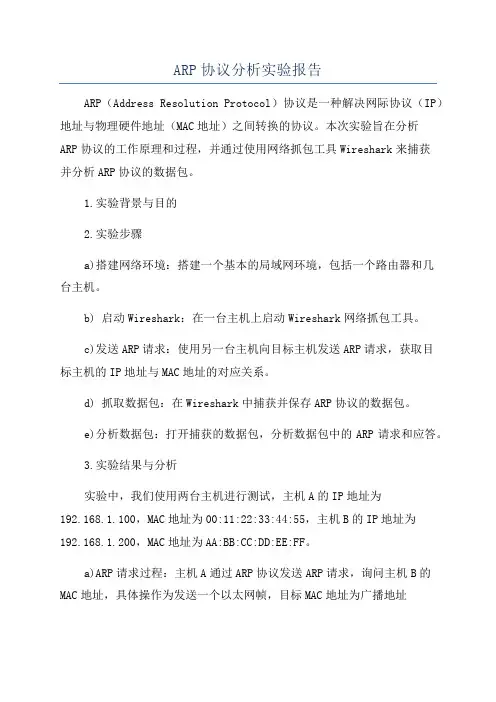

ARP协议分析实验报告
ARP协议分析实验报告ARP（Address Resolution Protocol）协议是一种解决网际协议（IP）地址与物理硬件地址（MAC地址）之间转换的协议。
本次实验旨在分析ARP协议的工作原理和过程，并通过使用网络抓包工具Wireshark来捕获并分析ARP协议的数据包。
1.实验背景与目的2.实验步骤a)搭建网络环境：搭建一个基本的局域网环境，包括一个路由器和几台主机。
b) 启动Wireshark：在一台主机上启动Wireshark网络抓包工具。
c)发送ARP请求：使用另一台主机向目标主机发送ARP请求，获取目标主机的IP地址与MAC地址的对应关系。
d) 抓取数据包：在Wireshark中捕获并保存ARP协议的数据包。
e)分析数据包：打开捕获的数据包，分析数据包中的ARP请求和应答。
3.实验结果与分析实验中，我们使用两台主机进行测试，主机A的IP地址为192.168.1.100，MAC地址为00:11:22:33:44:55，主机B的IP地址为192.168.1.200，MAC地址为AA:BB:CC:DD:EE:FF。
a)ARP请求过程：主机A通过ARP协议发送ARP请求，询问主机B的MAC地址，具体操作为发送一个以太网帧，目标MAC地址为广播地址FF:FF:FF:FF:FF:FF，目标IP地址为主机B的IP地址192.168.1.200。
主机B收到ARP请求后，通过ARP应答将自己的MAC地址发送给主机A。
b)ARP应答过程：主机B收到ARP请求后，生成一个ARP应答数据包，将自己的MAC地址AA:BB:CC:DD:EE:FF作为回应发送给主机A。
主机A接收到ARP应答后，将主机B的IP地址与MAC地址的对应关系存储在本地ARP缓存中，以便于下次通信时直接使用。
4.结论与意义ARP协议作为解决IP地址与MAC地址转换的关键协议，在计算机网络中起着重要的作用。
本实验通过抓包分析ARP协议的工作过程，深入理解了ARP协议的原理和应用场景。

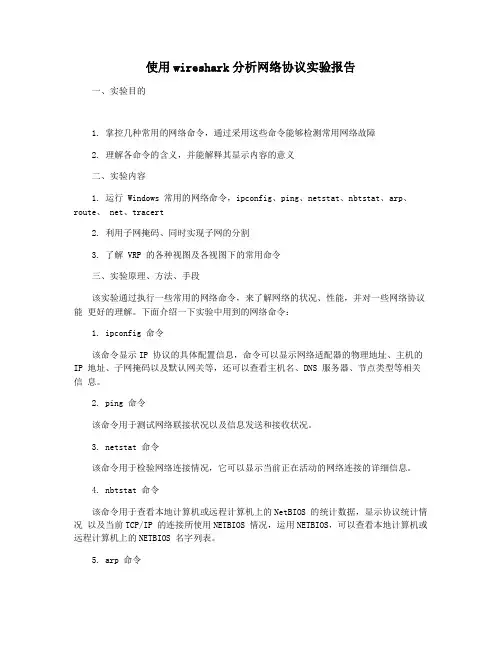

使用wireshark分析网络协议实验报告
使用wireshark分析网络协议实验报告一、实验目的1. 掌控几种常用的网络命令，通过采用这些命令能够检测常用网络故障2. 理解各命令的含义，并能解释其显示内容的意义二、实验内容1. 运行 Windows 常用的网络命令，ipconfig、ping、netstat、nbtstat、arp、route、 net、tracert2. 利用子网掩码、同时实现子网的分割3. 了解 VRP 的各种视图及各视图下的常用命令三、实验原理、方法、手段该实验通过执行一些常用的网络命令，来了解网络的状况、性能，并对一些网络协议能更好的理解。
下面介绍一下实验中用到的网络命令：1. ipconfig 命令该命令显示IP 协议的具体配置信息，命令可以显示网络适配器的物理地址、主机的IP 地址、子网掩码以及默认网关等，还可以查看主机名、DNS 服务器、节点类型等相关信息。
2. ping 命令该命令用于测试网络联接状况以及信息发送和接收状况。
3. netstat 命令该命令用于检验网络连接情况，它可以显示当前正在活动的网络连接的详细信息。
4. nbtstat 命令该命令用于查看本地计算机或远程计算机上的NetBIOS 的统计数据，显示协议统计情况以及当前TCP/IP 的连接所使用NETBIOS 情况，运用NETBIOS，可以查看本地计算机或远程计算机上的NETBIOS 名字列表。
5. arp 命令使用ARP 命令，你能够查看本地计算机或另一台计算机的'ARP 高速缓存中的当前内容，也可以用人工方式输入静态的网卡物理地址/IP 地址对，使用这种方式为缺省网关和本地服务器等常用主机进行这项操作，有助于减少网络上的信息量。
6. route 命令ROUTE 命令用于显示、人工添加和修改路由表项目。
7. net 命令net 命令是WIN 系列里面最有用的网络方面的命令之一，它不是一个命令，而是一组命令。
8. tracert 命令Tracert 使用很简单，只需要在tracert 后面跟一个IP 地址或URL，tracert 会在进行相应的域名转换的。
实验网络协议分析工具Wireshark的使用最新完整版
大连理工大学本科实验报告课程名称：网络综合实验学院（系）：软件学院专业：软件工程年月日大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：___ 实验时间：实验室：实验台：指导教师签字：成绩：实验一：网络协议分析工具Wireshark的使用一、实验目的学习使用网络协议分析工具Wireshark的方法，并用它来分析一些协议。
二、实验原理和内容1、tcp/ip协议族中网络层传输层应用层相关重要协议原理2、网络协议分析工具Wireshark的工作原理和基本使用规则三、实验环境以及设备Pc机、双绞线四、实验步骤（操作方法及思考题）1.用Wireshark观察ARP协议以及ping命令的工作过程：（1）用“ipconfig”命令获得本机的MAC地址和缺省路由器的IP地址；（2）用“arp”命令清空本机的缓存；（3）运行Wireshark，开始捕获所有属于ARP协议或ICMP协议的，并且源或目的MAC地址是本机的包（提示：在设置过滤规则时需要使用（1）中获得的本机的MAC地址）;（4）执行命令：“ping 缺省路由器的IP地址”；写出（1），（2）中所执行的完整命令（包含命令行参数），（3）中需要设置的Wireshark的Capture Filter过滤规则，以及解释用Wireshark所观察到的执行（4）时网络上出现的现象。
(1)ipconfig –all(2)arp –d(3)ether host 00-11-5B-28-69-B0 and (arp or icmp)(4)因为实验开始时清空了本机ARP缓存，所以在ping默认网关的IP时，首先主机广播一个ARP查询报文，默认网关回复一个ARP响应报文；ping程序执行时，源向目的发送一个ICMP的Echo请求，目的方向源回复一个Echo响应，如此反复执行四次，所以捕获到8个ICMP报文。
2.用Wireshark观察tracert命令的工作过程：（1）运行Wireshark, 开始捕获tracert命令中用到的消息；（2）执行“tracert -d ”根据Wireshark所观察到的现象思考并解释tracert的工作原理。

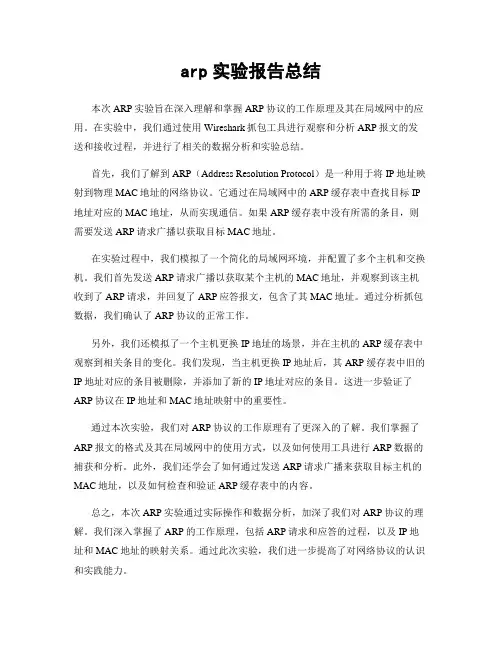

arp实验报告总结
arp实验报告总结本次ARP实验旨在深入理解和掌握ARP协议的工作原理及其在局域网中的应用。
在实验中，我们通过使用Wireshark抓包工具进行观察和分析ARP报文的发送和接收过程，并进行了相关的数据分析和实验总结。
首先，我们了解到ARP（Address Resolution Protocol）是一种用于将IP地址映射到物理MAC地址的网络协议。
它通过在局域网中的ARP缓存表中查找目标IP 地址对应的MAC地址，从而实现通信。
如果ARP缓存表中没有所需的条目，则需要发送ARP请求广播以获取目标MAC地址。
在实验过程中，我们模拟了一个简化的局域网环境，并配置了多个主机和交换机。
我们首先发送ARP请求广播以获取某个主机的MAC地址，并观察到该主机收到了ARP请求，并回复了ARP应答报文，包含了其MAC地址。
通过分析抓包数据，我们确认了ARP协议的正常工作。
另外，我们还模拟了一个主机更换IP地址的场景，并在主机的ARP缓存表中观察到相关条目的变化。
我们发现，当主机更换IP地址后，其ARP缓存表中旧的IP地址对应的条目被删除，并添加了新的IP地址对应的条目。
这进一步验证了ARP协议在IP地址和MAC地址映射中的重要性。
通过本次实验，我们对ARP协议的工作原理有了更深入的了解。
我们掌握了ARP报文的格式及其在局域网中的使用方式，以及如何使用工具进行ARP数据的捕获和分析。
此外，我们还学会了如何通过发送ARP请求广播来获取目标主机的MAC地址，以及如何检查和验证ARP缓存表中的内容。
总之，本次ARP实验通过实际操作和数据分析，加深了我们对ARP协议的理解。
我们深入掌握了ARP的工作原理，包括ARP请求和应答的过程，以及IP地址和MAC地址的映射关系。
通过此次实验，我们进一步提高了对网络协议的认识和实践能力。
计算机网络实验利用wireshark分析ARP协议—实验六实验报告
信息网络技术实验报告实验名称利用wireshark分析ARP协议实验编号 6.1姓名学号成绩2.6常见网络协议分析实验一、实验室名称：电子政务可视化再现实验室二、实验项目名称：利用wireshark分析ARP协议三、实验原理：Wireshark:Wireshark 是网络包分析工具。
网络包分析工具的主要作用是尝试获取网络包，并尝试显示包的尽可能详细的情况。
网络包分析工具是一种用来测量有什么东西从网线上进出的测量工具，Wireshark 是最好的开源网络分析软件。
当一台主机把以太网数据帧发送到位于同一局域网上的另一台主机时，是根据48bit 的以太网地址来确定目的接口的.设备驱动程序从不检查IP数据报中的目的IP地址。
地址解析为这两种不同的地址形式提供映射：32bit的IP地址和数据链路层使用的任何类型的地址。
ARP根据IP地址获取物理地址的一个TCP/IP协议。
ARP为IP地址到对应的硬件地址之间提供动态映射。
主机发送信息时将包含目标IP地址的ARP请求广播到网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。
地址解析协议是建立在网络中各个主机互相信任的基础上的，网络上的主机可以自主发送ARP应答消息，其他主机收到应答报文时不会检测该报文的真实性就会将其记入本机ARP缓存。
四、实验目的：目的是通过实验加深对数据包的认识，网络信息传输过程的理解，加深对协议的理解，并了解协议的结构与区别。
利用wireshark捕获发生在ping过程中的ARP报文，加强对ARP协议的理解，掌握ARP报文格式，掌握ARP请求报文和应答报文的区别。
五、实验内容：利用wireshark分析ARP协议六、实验器材（设备、元器件）运行Windows的计算机，带有并正确安装网卡；wireshark软件；具备路由器、交换机等网络设备的网络连接。
使用wireshark进行协议分析实验报告
使用wireshark进行协议分析实验报告一、实验目的本次实验旨在掌握使用Wireshark进行网络协议分析的方法与技巧，了解网络通信特点和协议机制。
二、实验内容及步骤1.实验准备b.配置网络环境：保证实验环境中存在数据通信的网络设备和网络流量。
2.实验步骤a. 打开Wireshark软件：启动Wireshark软件并选择需要进行抓包的网络接口。
b. 开始抓包：点击“Start”按钮开始抓包，Wireshark将开始捕获网络流量。
c.进行通信：进行网络通信操作，触发网络流量的产生。
d. 停止抓包：点击“Stop”按钮停止抓包，Wireshark将停止捕获网络流量。
e. 分析流量：使用Wireshark提供的分析工具和功能对抓包所得的网络流量进行分析。
三、实验结果通过Wireshark软件捕获的网络流量，可以得到如下分析结果：1. 抓包结果统计：Wireshark会自动统计捕获到的数据包数量、每个协议的数量、数据包的总大小等信息，并显示在界面上。
2. 协议分析：Wireshark能够通过解析网络流量中的各种协议，展示协议的各个字段和值，并提供过滤、等功能。
3. 源和目的地IP地址：Wireshark能够提取并显示各个IP数据包中的源IP地址和目的地IP地址，帮助我们分析网络通信的端点。
四、实验分析通过对Wireshark捕获到的网络流量进行分析，我们可以得到以下几个重要的分析结果和结论：1.流量分布：根据抓包结果统计，我们可以分析不同协议的数据包数量和比例，了解网络中各个协议的使用情况。
2. 协议字段分析：Wireshark能够对数据包进行深度解析，我们可以查看各个协议字段的值，分析协议的工作机制和通信过程。
3.网络性能评估：通过分析网络流量中的延迟、丢包等指标，我们可以评估网络的性能，并找出网络故障和瓶颈问题。
4. 安全分析：Wireshark能够分析HTTP、FTP、SMTP等协议的请求和响应内容，帮助我们发现潜在的网络安全问题。
arp实验报告总结
arp实验报告总结1. 引言ARP（地址解析协议）是计算机网络中的重要协议之一，用于将IP地址转换为物理地址（MAC地址）。
本实验旨在通过对ARP协议的理论学习和实际实验操作，深入理解ARP协议的工作原理和应用场景。
2. 实验目的1) 了解ARP协议的基本概念和工作流程；2) 掌握ARP请求和应答消息的格式和交互过程；3) 使用网络工具进行ARP实验，观察和分析实验结果；4) 分析ARP协议的优缺点及应用场景。
3. 实验步骤1) 理论学习：通过阅读相关资料和教材，了解ARP协议的基本概念、工作原理和数据包格式。
2) 实验环境搭建：在实验室中搭建实验环境，包括多台计算机和交换机等设备，并配置IP地址。
3) 实验操作：使用网络工具（如Wireshark）对ARP的请求和应答过程进行抓包，并分析抓包结果。
4) 实验结果分析：根据实验抓包结果，分析ARP协议的工作方式、消息交互过程和应用实例。
5) 实验总结：对实验过程中遇到的问题和实验结果进行总结，归纳ARP协议的特点和应用场景。
4. 实验结果及分析通过实验操作和抓包分析，得出以下结论：1) ARP协议通过广播方式发送ARP请求消息，等待目标主机的ARP应答消息，以获取目标主机的MAC地址。
2) ARP缓存表用于存储IP地址与MAC地址的映射关系，可以提高网络传输的效率。
3) ARP协议存在着ARP欺骗攻击的风险，黑客可以通过篡改ARP表来实施中间人攻击。
4) ARP协议在局域网环境中广泛应用，用于解析IP地址和MAC地址的转换，实现网络通信。
5. ARP协议的优缺点1) 优点：ARP协议简单实用，通过IP地址与MAC地址的转换，实现了网络通信的可靠性和效率。
2) 缺点：ARP协议依赖于广播方式进行地址解析，会增加网络负载和安全风险；同时，ARP协议对网络规模有一定限制，无法跨越子网进行通信。
6. 应用场景ARP协议在以下场景中起到重要作用：1) 局域网通信：ARP协议用于在局域网中解析IP地址和MAC地址的对应关系，实现计算机之间的通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信
息
网
络
技
术
实
验
报
告
实验名称利用wireshark分析ARP协议
实验编号
姓名
学号
成绩
常见网络协议分析实验一、实验室名称：
电子政务可视化再现实验室
二、实验项目名称：
利用wireshark分析ARP协议
三、实验原理：
Wireshark:Wireshark 是网络包分析工具。
网络包分析工具的主要作用是尝试获取网络包，并尝试显示包的尽可能详细的情况。
网络包分析工具是一种用来测量有什么东西从网线上进出的测量工具，Wireshark 是最好的开源网络分析软件。
当一台主机把以太网数据帧发送到位于同一局域网上的另一台主机时，是根据48bit 的以太网地址来确定目的接口的.设备驱动程序从不检查IP数据报中的目的IP地址。
地址解析为这两种不同的地址形式提供映射：32bit的IP地址和数据链路层使用的任何类型的地址。
ARP根据IP地址获取物理地址的一个TCP/IP协议。
ARP为IP地址到对应的硬件地址之间提供动态映射。
主机发送信息时将包含目标IP地址的ARP请求广播到网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。
地址解析协议是建立在网络中各个主机互相信任的基础上的，网络上的主机可以自主发送ARP应答消息，其他主机收到应答报文时不会检测该报文的真实性就会将其记入本机ARP缓存。
四、实验目的：
目的是通过实验加深对数据包的认识，网络信息传输过程的理解，加深对协议的理解，并了解协议的结构与区别。
利用wireshark捕获发生在ping过程中的ARP报文，加强对ARP协议的理解，掌握ARP报文格式，掌握ARP请求报文和应答报文的区别。
五、实验内容：
利用wireshark分析ARP协议
六、实验器材（设备、元器件）
运行Windows的计算机，带有并正确安装网卡；wireshark软件；具备路由器、交换机等网络设备的网络连接。
七、实验步骤：
1、查看本机WLAN接口IP，得到。
2、利用arp –a命令在本地的ARP 缓存中查看IP-MAC对应表。
3、找到与接口，有过连接的IP，本实验选择。
4、利用arp-d 删除相应缓存记录。
5、打开wireshark网络分析器，选择捕获数据接口，WLAN接口，开始捕获。
6、输入命令，ping 。
7、此时wireshark会捕获到相应分组数据，停止捕获。
八、实验数据及结果分析
1、请求报文:
由最上方报文信息可以看到，由于之前删除了IP-MAC对应表中IP:的缓存，因此进行广播，发送查找IP为的主机，并要求将结果返回给IP地址为的主机即本机，使用的协议是ARP协议。
（1）分析第一行，帧的基本信息：
由结果分析可以得到：
帧的编号（Frame Number）:856
帧的长度（Frame Length）：42个字节
捕获到的长度(Capture Length)：42个字节
帧被捕获的日期和时间(Arrival Time)：2016年5月29日，23点15分秒
距离前一个帧的捕获时间(Time delta from previous captured/displayed 秒
距离第一个帧的捕获时间差(Time since reference or first frame):秒
帧装载的协议:eth:ethertype:arp
(2)分析第二行，数据链路层：
由结果分析得到：
目的地址（Destination）:Broadcast (ff:ff:ff:ff:ff:ff)
源地址(Source):HonHaiPr_3f:8a:55(b0:10:41:3f:8a:55)
协议类型：ARP（0x0806）
（3）分析第三行，ARP协议：
由结果分析得到：
硬件类型（Hardware type）：Ethernet(1)
协议类型：IPv4(0x0800)
硬件信息在帧中占的字节数（Hardware size）:6
协议信息在帧中占的字节数（Protocol size）:4
操作命令为：request(1)请求
发送方的MAC地址(Sender MAC address):HonHaiPr_3f:8a:55(b0:10:41:3f:8a:55)发送方的IP地址（Sender IP address）:目标的ＭＡＣ地址（Target MAC address）:00:00:00_00:00:00(00:00:00:00:00:00)
目标的IP地址（Target IP address）: 响应报文：
(1)截图：
由最上方报文信息可以看到，IP地址为主机接收到该ARP请求后，就发送一个ARP 的REPLY命令，其中包含自己的MAC地址。
（1）分析第一行，帧的基本信息：
由结果分析可以得到：
帧的编号（Frame Number）:857
帧的长度（Frame Length）：42个字节
捕获到的长度(Capture Length)：42个字节
帧被捕获的日期和时间(Arrival Time)：2016年5月29日，23点15分秒
距离前一个帧的捕获时间(Time delta from previous captured/displayed frame)秒距离第一个帧的捕获时间差(Time since reference or first frame):秒
帧装载的协议:eth:ethertype:arp
(2)分析第二行，数据链路层：
由结果分析得到：
目的地址（Destination）: HonHaiPr_3f:8a:55(b0:10:41:3f:8a:55)
源地址(Source):HonHaiPr_ e1:3e:71(d0:7e:35:e1:3e:71)
协议类型：ARP（0x0806）
（3）分析第三行，ARP协议：
由结果分析得到：
硬件类型（Hardware type）：Ethernet(1)
协议类型：IPv4(0x0800)
硬件信息在帧中占的字节数（Hardware size）:6
协议信息在帧中占的字节数（Protocol size）:4
操作命令为：reply(2) 回应
发送方的MAC地址(Sender MAC address):HonHaiPr_e1:3e:71(d0:7e:35:e1:3e:71)发送方的IP地址（Sender IP address）:目标的ＭＡＣ地址（Target MAC address）: HonHaiPr_3f:8a:55(b0:10:41:3f:8a:55)
九、目标的IP地址（Target IP address）: 实验结论
网络层使用IP地址，但在实际网络的链路上传送数据帧时，最终使用的是该网络的硬件地址。
IP地址和下面的网络的硬件地址之间格式不同，在ARP的高速缓存中，存在其映射表。
当一台主机在本局域网上向另一个主机发送IP数据包时，先在ARP高速缓存中查看是否其IP地址，再进行确定目的接口。
发送时只知道目标IP地址，不知道其MAC地址，在数据链路层也不检查IP数据报中的目的IP地址。
因此会使用ARP协议，根据网络层IP数据包包头中的IP地址信息解析出目标硬件地址（MAC地址）信息，以保证通信的顺利进行。
十、总结及心得体会
本实验利用wireshark抓取网络通信数据，分别给出了数据链路层和网络层数据传输的方式。
直观的体现了当数据链路层不能解析IP地址时，ARP协议的作用。
在本次实验中，我掌握了wireshark的基本操作，加深了对数据包的认识，更进一
步的理解了网络信息传输过程，对协议的理解也更为深刻，包括协议的结构与区别。
与ARP有关的cmd命令，了解了IP/MAC信息的作用，更加直观的体会了主机间通信的过程。
利用wireshark捕获发生在ping过程中的ARP报文，我加强了对ARP协议的理解，掌握了ARP报文格式以及ARP请求报文和应答报文的区别。
十一、对本实验过程及方式、手段的改进建议
1.首先要启动wireshark,并进行数据捕获，然后再去执行ping命令，避免捕获数据不及时。
2.在捕获到ping命令之后的数据后，及时停止捕获，避免捕获数据过多而不便于后续分析。
3.在筛选信息时，可以使用过滤器，搜寻与ARP协议有关的报文。
