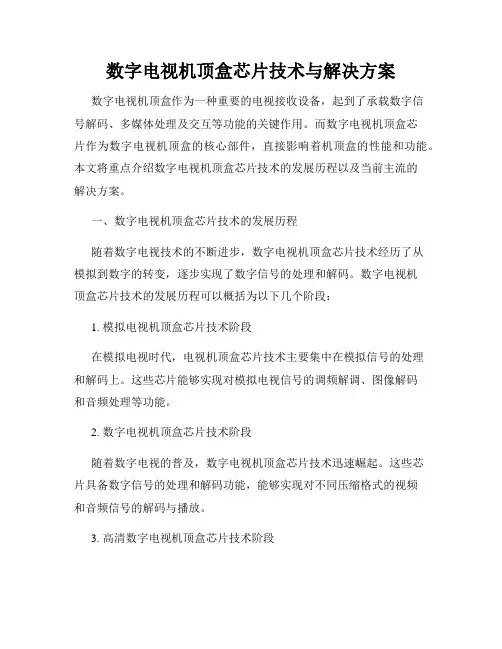

数字电视机顶盒芯片技术与解决方案
数字电视机顶盒芯片技术与解决方案数字电视机顶盒作为一种重要的电视接收设备，起到了承载数字信号解码、多媒体处理及交互等功能的关键作用。
而数字电视机顶盒芯片作为数字电视机顶盒的核心部件，直接影响着机顶盒的性能和功能。
本文将重点介绍数字电视机顶盒芯片技术的发展历程以及当前主流的解决方案。
一、数字电视机顶盒芯片技术的发展历程随着数字电视技术的不断进步，数字电视机顶盒芯片技术经历了从模拟到数字的转变，逐步实现了数字信号的处理和解码。
数字电视机顶盒芯片技术的发展历程可以概括为以下几个阶段：1. 模拟电视机顶盒芯片技术阶段在模拟电视时代，电视机顶盒芯片技术主要集中在模拟信号的处理和解码上。
这些芯片能够实现对模拟电视信号的调频解调、图像解码和音频处理等功能。
2. 数字电视机顶盒芯片技术阶段随着数字电视的普及，数字电视机顶盒芯片技术迅速崛起。
这些芯片具备数字信号的处理和解码功能，能够实现对不同压缩格式的视频和音频信号的解码与播放。
3. 高清数字电视机顶盒芯片技术阶段随着高清电视的兴起，对数字电视机顶盒芯片的要求也越来越高。
高清数字电视机顶盒芯片技术能够支持更高的分辨率和更优质的画质，提供更好的观影体验。
4. 智能数字电视机顶盒芯片技术阶段近年来，智能电视的兴起促使数字电视机顶盒芯片技术朝着智能化方向发展。
智能数字电视机顶盒芯片拥有更强大的处理能力和更丰富的功能，能够实现语音控制、人脸识别、智能推荐等智能化特性。
二、主流的数字电视机顶盒芯片解决方案随着数字电视机顶盒市场的竞争加剧，各大芯片厂商纷纷推出了自己的数字电视机顶盒芯片解决方案。
以下是目前主流的数字电视机顶盒芯片解决方案的介绍：1. AmlogicAmlogic是一家专业的数字多媒体解决方案提供商，他们提供了多款高性能、低功耗的数字电视机顶盒芯片。
这些芯片支持高清视频播放、3D图像处理和多媒体解码等功能，能够满足用户对高清、流畅观影体验的需求。
2. BroadcomBroadcom是一家全球领先的半导体解决方案供应商，他们的数字电视机顶盒芯片具备强大的图像和视频处理能力，能够支持多种数字信号的解码和输出。

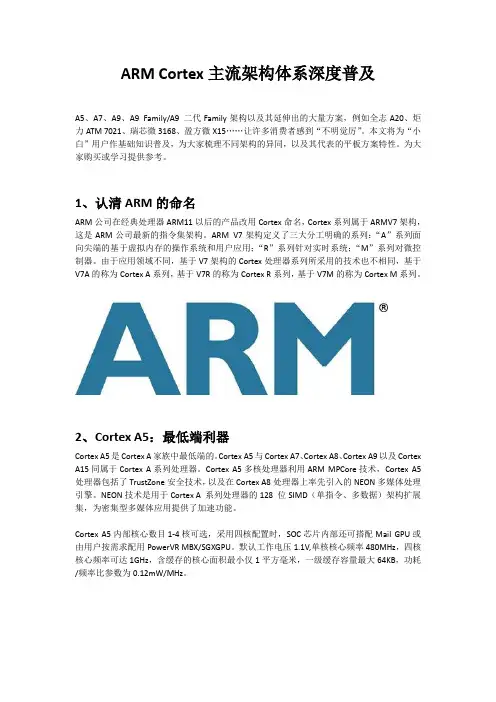

认识ARM Cortex主流架构体系
ARM Cortex主流架构体系深度普及A5、A7、A9、A9 Family/A9 二代Family架构以及其延伸出的大量方案，例如全志A20、炬力ATM 7021、瑞芯微3168、盈方微X15……让许多消费者感到“不明觉厉”。
本文将为“小白”用户作基础知识普及，为大家梳理不同架构的异同，以及其代表的平板方案特性。
为大家购买或学习提供参考。
1、认清ARM的命名ARM公司在经典处理器ARM11以后的产品改用Cortex命名，Cortex系列属于ARMV7架构，这是ARM公司最新的指令集架构。
ARM V7架构定义了三大分工明确的系列：“A”系列面向尖端的基于虚拟内存的操作系统和用户应用；“R”系列针对实时系统；“M”系列对微控制器。
由于应用领域不同，基于V7架构的Cortex处理器系列所采用的技术也不相同，基于V7A的称为Cortex A系列，基于V7R的称为Cortex R系列，基于V7M的称为Cortex M系列。
2、Cortex A5：最低端利器Cortex A5是Cortex A家族中最低端的。
Cortex A5与Cortex A7、Cortex A8、Cortex A9以及Cortex A15同属于Cortex A系列处理器。
Cortex A5多核处理器利用ARM MPCore技术，Cortex A5处理器包括了TrustZone安全技术，以及在Cortex A8处理器上率先引入的NEON多媒体处理引擎。
NEON技术是用于Cortex A 系列处理器的128 位SIMD（单指令、多数据）架构扩展集，为密集型多媒体应用提供了加速功能。
Cortex A5内部核心数目1-4核可选，采用四核配置时，SOC芯片内部还可搭配Mail GPU或由用户按需求配用PowerVR MBX/SGXGPU。
默认工作电压1.1V,单核核心频率480MHz，四核核心频率可达1GHz，含缓存的核心面积最小仅1平方毫米，一级缓存容量最大64KB，功耗/频率比参数为0.12mW/MHz。
VR一体机芯片方案汇总：瑞芯微-高通-全志-NVIDIA
VR一体机芯片方案汇总：瑞芯微/高通/全志/NVIDIA现在市场上出货量最大、卖的最火的VR设备肯定是价格低廉的VR盒子，现在深圳不少工厂月出货都达到了几百K，不过这类设备在体验上相对较差。
而体验比较好的则是需要连接主机/PC的一类VR设备，如HTC VIVE、Oculus rift等，依托于PC的强大性能，这类VR设备可以出色的运行一些大型的VR应用，但是缺点则在于售价高昂，而且缺乏移动便携性。
相比之下，VR一体机则可以在保证一定体验的情况下，拥有较高的性价比和移动便携性。
在VR盒子市场，由于需要依托于手机，所以这块也主要为手机厂商以及手机芯片厂商带来了新的机会。
依托于主机/PC的VR设备则是Intel和AMD的天下。
而在VR一体机市场，由于这块市场才刚刚起来，格局未定，所以对很多的芯片原厂来说都是有着不小的机会。
目前VR一体机市场的芯片厂商主要有瑞芯微、全志、炬芯、英特尔、三星、高通、Nvidia 等。
其中瑞芯微算是比较早进入VR一体机市场的，早在去年春季的香港电子展上，就有展示相应的VR一体机产品。
随后很快也有基于全志方案的VR一体机产品推出。
由于有了先发优势，所以目前VR一体机市场用的最多也是瑞芯微和全志的芯片方案，此外今年年初介入的炬芯的芯片方案也有多家采用。
相比之下，英特尔、三星、高通、Nvidia方案的VR一体机则相对较少。
瑞芯微（RK3288/RK3399）可以说，VR是瑞芯微非常重视的一个市场，在今年的不少活动上，瑞芯微都主推了其VR 解决方案。
在昨日的第14届中国海峡项目成果交易会上，瑞芯微还搞了一个百人同场VR 一体机体验活动，可谓是赚足了眼球。
具体芯片方案方面，目前瑞芯微旗下拥有RK3399、RK3288两款分别针对高中端及入门级市场的VR一体机解决方案。
RK3288基于Cortex-A17四核架构，主频1.8GHz，GPU是四核的Mali-T764。
在CPU和GPU性能上都还不错。
海思机顶盒方案
海思机顶盒方案简介海思（HiSilicon）是华为公司旗下的芯片设计子公司，致力于为消费电子行业提供高性能、低功耗的集成电路解决方案。
海思机顶盒方案是海思为机顶盒设备设计的一套完整的芯片及软件解决方案。
架构海思机顶盒方案采用了SoC（系统级芯片）架构，集成了处理器、图像处理器、音频处理器和视频解码器等多个功能模块。
以下是海思机顶盒方案的主要组成部分：处理器海思机顶盒方案采用了高性能的多核处理器，用于处理各种复杂的计算任务。
处理器的核心频率、内存等参数可以根据客户的需求进行定制。
海思机顶盒方案的处理器采用了先进的制程工艺，具有低功耗、高性能的特点。
图像处理器海思机顶盒方案的图像处理器采用了先进的图像处理算法，能够对视频信号进行实时处理和优化，提供清晰、流畅的图像效果。
图像处理器还支持多种视频输出接口，如HDMI、VGA等。
音频处理器海思机顶盒方案的音频处理器采用了高性能的音频解码器，支持多种常见的音频格式，如MP3、AAC等。
音频处理器还支持多声道输出，提供身临其境的音频体验。
视频解码器海思机顶盒方案的视频解码器采用了先进的视频解码算法，能够对各种视频格式进行实时解码，并以高质量的图像输出。
视频解码器还支持多路高清视频解码，并能够实现画中画、分屏显示等功能。
操作系统海思机顶盒方案提供了多种操作系统选择，如Android、Linux等。
通过灵活的操作系统选择，用户可以根据实际需求进行定制，实现个性化的机顶盒产品。
功能特性海思机顶盒方案具有以下主要特性：1.高性能：海思机顶盒方案采用了先进的处理器和图像处理器，能够提供流畅的视频和音频处理能力，满足高清和超高清视频播放的需求。
2.多媒体支持：海思机顶盒方案支持多种常见的多媒体格式，如视频、音频、图像等，能够播放各种媒体文件。
3.多屏互动：海思机顶盒方案支持多屏互动功能，可以通过无线网络与其他设备进行连接，实现共享屏幕、投放内容等功能。
4.网络功能：海思机顶盒方案支持有线和无线网络连接，可以通过网络进行在线视频播放、网络游戏等。
机顶盒主芯片
机顶盒主芯片机顶盒主芯片，又称作Set-Top Box（STB）主芯片，是机顶盒的核心组件之一。
它负责处理机顶盒的基本功能，包括视频和音频解码、图像处理、网络连接等。
本文将就机顶盒主芯片的特点、分类和未来发展趋势等方面进行详细介绍。
1. 特点机顶盒主芯片具备以下几个特点：(1) 高性能：机顶盒主芯片需要具备足够的处理能力，以实现高清视频播放、多任务处理等功能。
(2) 多媒体处理：机顶盒主芯片需内置视频和音频解码器，支持多种视频和音频格式的解码，并能提供高质量的画面和声音输出。
(3) 网络连接：机顶盒主芯片需要支持有线或者无线网络连接，以实现视频点播、网络游戏、应用下载等功能。
(4) 低功耗：由于机顶盒需要长时间工作，主芯片需要具备低功耗设计，以保障整个系统的稳定运行。
2. 分类机顶盒主芯片可以分为STB解码芯片和综合芯片两大类。
(1) STB解码芯片：主要负责视频和音频的解码工作，其设计目标在于提供高清晰度、高质量的音视频输出以及流畅的播放体验。
常见的STB解码芯片厂商有飞比、瑞斯康达、德芯等。
(2) 综合芯片：在STB解码功能的基础上，综合芯片还集成了处理器、图像处理、网络连接等模块，以提供更多功能和更完整的用户体验。
常见的综合芯片厂商有海思、联发科、迅为等。
3. 发展趋势随着4K、8K超高清视频技术的普及和应用，未来机顶盒主芯片将面临以下发展趋势：(1) 多核心设计：为了满足高清播放和多任务处理需求，机顶盒主芯片将会采用多核心设计，提升整体性能和处理能力。
(2) 支持新一代视频编解码标准：如H.265（HEVC）等，以提供更高效的视频编解码能力，减少流媒体带宽占用和存储空间消耗。
(3) 强化图像处理功能：机顶盒主芯片将增强图像处理能力，实现HDR、色彩空间扩展等技术，提供更好的视觉效果。
(4) 深度学习应用：机顶盒主芯片将融入深度学习技术，实现人脸识别、语音控制等智能化功能，提升用户体验和交互方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全志/瑞芯微/海思等主流机顶盒芯片解决方案
说起网路机顶盒，大家一定对其毫不陌生。
但就像你我购买像手机、电视一样的电子产品时一样，你可能并不关注它们的芯片，最多无非就是看看外观，功能，还有几核CPU。
商家们有的也偷奸取巧，不把明确的产品参数告诉消费者。
正因为此，今天把现在市面上网络机顶盒所采用的芯片技术做个简要整理（主要有全志、瑞芯微、海思、晶晨和炬力），不对的地方欢迎各位拍砖，但要手下留情哦！
各大芯片技术对比：（绝对让你大涨姿势！）
1. 全志
全志芯片，英文名Allwinner，总部位于珠海。
全志在单核产品上用的是A10 ，虽然做单核产品并不早，但由于全志考上了ARM这个微处理器巨头，在销量和知名度方面都大放异彩。
继单核之后，全志又推出了A20/A20s双核，A31/A31s四核处理器。
A10 由于是单核Coretex-A8架构的芯片，制程55nm，估计今年年末就会很少见了。
全志A20基于ARM Cortex-A7和Mali400MP2 GPU架构，支持2160p视频解码，H.264 1080P@30fps视频编码。
其中，全志A31s是首款基于ARM Cortex-A7内核的四核处理器，凭借着优异的性能，超低的产品功耗，迅速占据了主流市场。
虽然还是40nm工艺，但由于它搭配SGX544MP2 GPU的关系，可以支持4K视频软件解码。
主要芯片方案：单核：2918 双核：RK3066 四核：RK3188
2. 瑞芯微
瑞芯微的发展相比全志更早，毕竟人家是从复读机芯片时代起家的。
瑞芯微的总部位于福建，因其在单核时代凭借2918的芯片尝到了甜头，于是快速跟进推出了A9双核心的RK3066，以及四核的RK3188。
RK3188采用四核Cortex-A9架构，28nm的LP工艺，性能十分强劲，可以完美支持4K视频输出。
官方宣称其运算速度要比Cortex-A7架构的快30%，目前也是网络智能机顶盒行业主流的芯片技术。
