电解抛光工艺介绍
电解腐蚀抛光
电解腐蚀抛光一、概述：1.1、电解腐蚀抛光（又称电解研磨）是在一定的条件下、一定的溶液中，金属工件作阳极溶解，降低金属工件表面粗糙度，产生一定的金属光泽的工艺方法，其主要成份磷酸、硫酸和少量的铬酐。
1.2、硫酸的作用：增加溶液的导电率，溶解金属表面，提高光亮度。
1.3、磷酸的作用：能使金属表面溶解，又可在金属工件表面形成磷酸盐保护膜，防止金属工件表面发生过腐蚀。
1.4、铬酐的作用：增加金属表面活性和附着力及上光速度。
二、特性：2.1、电解抛光之溶液为高浓度强腐蚀之溶液，在一定条件下，能使金属工件表面光滑光泽进一下步提高金属工件之装饰外观，通常电解抛光之金属工件为钢材。
2.2、以磷酸，硫酸，铬酐组成的电解溶液，成本低使用命用长。
2.3、电解腐蚀抛光可增进工件的耐腐蚀性能，主要是因为：a．可改进工件的微视均匀性、去除工件表面的变形结构及除去表面层的异物。
b. 可在工件表面形成钝化层，因此增强抗蚀性能。
三、用途：不锈钢金属是一种不易生锈硬度特高的工件，电解抛光后进一步提高了装饰外观，因而在各行业中得到广泛应用，如家具饰品餐具，电器，航空，印刷行业等。
四、工艺流程：热脱脂→水洗（两次）→酸脱脂→水洗（两次）→上挂→电解抛光→下挂→超声波→水洗→纯水洗→烘干五、流程分析：5．1.1工艺原理：用于浸泡除去工件上的油污灰尘等。
先将槽内加1/2的水，打开加热管加温，将计量好的RE-13及NaoH加入槽内搅拌均匀后补足水位，再次搅拌使其溶解之，加温之至正常65℃5．1.4 槽液维护及注意事项：a.作业时须佩戴胶手套，穿胶水鞋，并且陪戴防护眼镜，以防药水溅到眼中。
b.每天进行测量浓度、温度，检查水位是否正常。
c.随时进行打捞槽缸面上漂浮的油污，以防止再次污染。
d.针对溶液的除油效果来确定更换槽液。
5．2 酸脱脂1.工艺原理：用于除去工件表面的黑皮.氧化皮.锈斑等。
2.建浴方法：用5-10g/L的Hcl溶于水搅拌均匀即可。

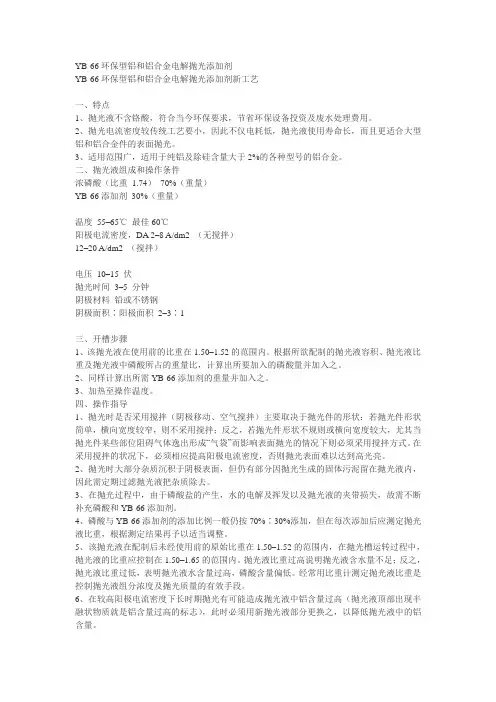

(完整版)电解抛光工艺
YB-66环保型铝和铝合金电解抛光添加剂YB-66环保型铝和铝合金电解抛光添加剂新工艺一、特点1、抛光液不含铬酸，符合当今环保要求，节省环保设备投资及废水处理费用。
2、抛光电流密度较传统工艺要小，因此不仅电耗低，抛光液使用寿命长，而且更适合大型铝和铝合金件的表面抛光。
3、适用范围广，适用于纯铝及除硅含量大于2%的各种型号的铝合金。
二、抛光液组成和操作条件浓磷酸（比重1.74）70%（重量）YB-66添加剂30%（重量）温度55–65℃最佳60℃阳极电流密度，DA 2–8 A/dm2 （无搅拌）12–20 A/dm2 （搅拌）电压10–15 伏抛光时间3–5 分钟阴极材料铅或不锈钢阴极面积∶阳极面积2–3∶1三、开槽步骤1、该抛光液在使用前的比重在1.50–1.52的范围内。
根据所欲配制的抛光液容积、抛光液比重及抛光液中磷酸所占的重量比，计算出所要加入的磷酸量并加入之。
2、同样计算出所需YB-66添加剂的重量并加入之。
3、加热至操作温度。
四、操作指导1、抛光时是否采用搅拌（阴极移动、空气搅拌）主要取决于抛光件的形状：若抛光件形状简单，横向宽度较窄，则不采用搅拌；反之，若抛光件形状不规则或横向宽度较大，尤其当抛光件某些部位阻碍气体逸出形成“气袋”而影响表面抛光的情况下则必须采用搅拌方式。
在采用搅拌的状况下，必须相应提高阳极电流密度，否则抛光表面难以达到高光亮。
2、抛光时大部分杂质沉积于阴极表面，但仍有部分因抛光生成的固体污泥留在抛光液内，因此需定期过滤抛光液把杂质除去。
3、在抛光过程中，由于磷酸盐的产生，水的电解及挥发以及抛光液的夹带损失，故需不断补充磷酸和YB-66添加剂。
4、磷酸与YB-66添加剂的添加比例一般仍按70%∶30%添加，但在每次添加后应测定抛光液比重，根据测定结果再予以适当调整。
5、该抛光液在配制后未经使用前的原始比重在1.50–1.52的范围内，在抛光槽运转过程中，抛光液的比重应控制在1.50–1.65的范围内。
电化学抛光工艺(3篇)
第1篇一、电化学抛光工艺原理电化学抛光工艺是在电解液中，通过施加电流使金属表面发生氧化还原反应，使金属表面形成一层均匀的氧化膜，从而实现抛光的目的。
其基本原理如下：1. 电解液：电解液是电化学抛光过程中的关键介质，通常由酸、碱、盐等水溶液组成。
电解液中的离子在电场作用下发生迁移，参与氧化还原反应。
2. 金属工件：金属工件作为阳极，在电解过程中发生氧化反应，表面生成一层氧化膜。
3. 电源：电源为电解过程提供电流，使金属工件表面发生氧化还原反应。
4. 电解槽：电解槽是电化学抛光过程中盛装电解液和金属工件的容器。
二、电化学抛光工艺特点1. 抛光质量高：电化学抛光工艺可得到光洁度较高的表面，抛光质量稳定。
2. 表面均匀：电化学抛光工艺可使金属表面形成均匀的氧化膜，表面质量均匀。
3. 适用范围广：电化学抛光工艺适用于各种金属工件，如钢铁、铜、铝、镁等。
4. 抛光速度快：电化学抛光工艺抛光速度快，可大幅度提高生产效率。
5. 无污染：电化学抛光工艺过程中，不产生有害气体和固体废物，对环境友好。
6. 操作简便：电化学抛光工艺操作简单，易于掌握。
三、电化学抛光工艺应用1. 金属制品：如汽车零部件、航空器件、船舶零件等。
2. 电子产品：如手机、电脑等电子产品的外壳、按键等。
3. 医疗器械：如手术刀、牙科器械等。
4. 精密仪器：如光学仪器、精密机械等。
四、电化学抛光工艺操作方法1. 准备工作：首先，根据工件材料和抛光要求，选择合适的电解液和工艺参数。
然后，将金属工件清洗干净，去除表面的油污、锈蚀等杂质。
2. 电解液配制：按照配方配制电解液，确保电解液的浓度、pH值等符合要求。
3. 工艺参数设置：根据工件材料和抛光要求，设置合适的电流密度、电解液温度、处理时间等工艺参数。
4. 抛光过程：将工件放入电解槽中，通电进行抛光。
在抛光过程中，观察工件表面变化，适时调整电流密度、电解液温度等参数。
5. 清洗与干燥：抛光完成后，将工件从电解槽中取出，用清水冲洗干净，去除表面的电解液和氧化膜。
电解抛光原理的概述
电解抛光原理的概述
电解抛光是一种利用电化学原理进行金属表面去除氧化物、去除氢脆等工艺的方法。
其原理如下：
1. 金属表面氧化物的还原：在电解抛光中，金属表面存在的氧化物会被还原为金属本身。
这是由于电流通过电解液时，金属表面的氧化物会接受电子并还原为金属离子，再在阳极上释放出电子并还原为金属。
2. 水解和氧化反应：在电解抛光过程中，电解液中的水会发生水解反应，产生氢气和氧气。
同时，金属离子也会氧化为金属氧化物。
这些反应有助于清除金属表面的氧化物和其他杂质。
3. 电化学腐蚀：电解抛光过程中，阳极上的金属会发生电化学腐蚀反应。
电流在阳极上通过时，金属会溶解成为金属离子，并与电解液中的离子形成溶解反应，从而达到去除金属表面的目的。
总的来说，电解抛光通过电流和电解液的作用，利用金属表面的还原、氧化反应和电化学腐蚀等原理，实现金属表面的去除氧化物、去除氢脆等工艺。
这种方法具有操作简便、效果明显等优点，被广泛应用于金属加工和表面处理领域。

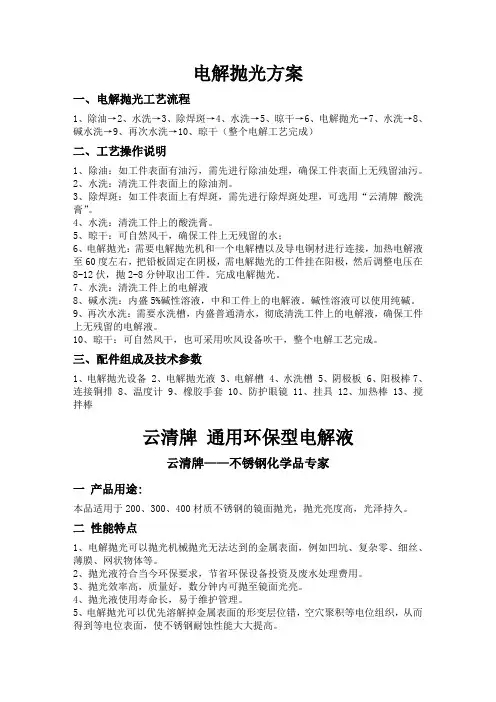

电解抛光资料
电解抛光方案一、电解抛光工艺流程1、除油→2、水洗→3、除焊斑→4、水洗→5、晾干→6、电解抛光→7、水洗→8、碱水洗→9、再次水洗→10、晾干（整个电解工艺完成）二、工艺操作说明1、除油：如工件表面有油污，需先进行除油处理，确保工件表面上无残留油污。
2、水洗：清洗工件表面上的除油剂。
3、除焊斑：如工件表面上有焊斑，需先进行除焊斑处理，可选用“云清牌酸洗膏”。
4、水洗：清洗工件上的酸洗膏。
5、晾干：可自然风干，确保工件上无残留的水；6、电解抛光：需要电解抛光机和一个电解槽以及导电铜材进行连接，加热电解液至60度左右，把铅板固定在阴极，需电解抛光的工件挂在阳极，然后调整电压在8-12伏，抛2-8分钟取出工件。
完成电解抛光。
7、水洗：清洗工件上的电解液8、碱水洗：内盛5%碱性溶液，中和工件上的电解液。
碱性溶液可以使用纯碱。
9、再次水洗：需要水洗槽，内盛普通清水，彻底清洗工件上的电解液，确保工件上无残留的电解液。
10、晾干：可自然风干，也可采用吹风设备吹干，整个电解工艺完成。
三、配件组成及技术参数1、电解抛光设备2、电解抛光液3、电解槽4、水洗槽5、阴极板6、阳极棒7、连接铜排8、温度计9、橡胶手套 10、防护眼镜 11、挂具 12、加热棒13、搅拌棒云清牌通用环保型电解液云清牌——不锈钢化学品专家一产品用途:本品适用于200、300、400材质不锈钢的镜面抛光，抛光亮度高，光泽持久。
二性能特点1、电解抛光可以抛光机械抛光无法达到的金属表面，例如凹坑、复杂零、细丝、薄膜、网状物体等。
2、抛光液符合当今环保要求，节省环保设备投资及废水处理费用。
3、抛光效率高，质量好，数分钟内可抛至镜面光亮。
4、抛光液使用寿命长，易于维护管理。
5、电解抛光可以优先溶解掉金属表面的形变层位错，空穴聚积等电位组织，从而得到等电位表面，使不锈钢耐蚀性能大大提高。
6、电解抛光能非常有效地去除微观毛刺，得到很好的平整度，且相对机械抛光能保持长久得多的光洁度与表面平整度。

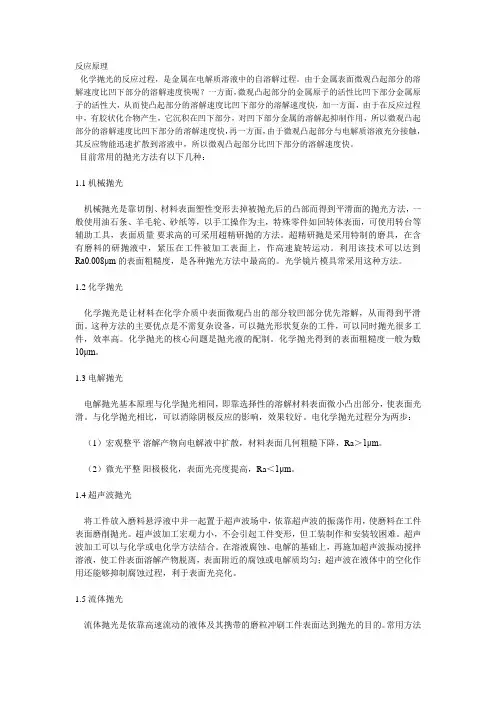

电解抛光
反应原理化学抛光的反应过程，是金属在电解质溶液中的自溶解过程。
由于金属表面微观凸起部分的溶解速度比凹下部分的溶解速度快呢？一方面，微观凸起部分的金属原子的活性比凹下部分金属原子的活性大，从而使凸起部分的溶解速度比凹下部分的溶解速度快，加一方面，由于在反应过程中，有胶状化合物产生，它沉积在凹下部分，对凹下部分金属的溶解起抑制作用，所以微观凸起部分的溶解速度比凹下部分的溶解速度快，再一方面，由于微观凸起部分与电解质溶液充分接触，其反应物能迅速扩散到溶液中，所以微观凸起部分比凹下部分的溶解速度快。
目前常用的抛光方法有以下几种：1.1 机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。
超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。
利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。
光学镜片模具常采用这种方法。
1.2 化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。
这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。
化学抛光的核心问题是抛光液的配制。
化学抛光得到的表面粗糙度一般为数10μm。
1.3 电解抛光电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。
与化学抛光相比，可以消除阴极反应的影响，效果较好。
电化学抛光过程分为两步：（1）宏观整平溶解产物向电解液中扩散，材料表面几何粗糙下降，Ra＞1μm。
（2）微光平整阳极极化，表面光亮度提高，Ra＜1μm。
1.4 超声波抛光将工件放入磨料悬浮液中并一起置于超声波场中，依靠超声波的振荡作用，使磨料在工件表面磨削抛光。
超声波加工宏观力小，不会引起工件变形，但工装制作和安装较困难。
电解抛光工艺(3篇)
第1篇一、引言电解抛光工艺是一种利用电解原理，通过电解液中的电化学反应，使工件表面形成一层均匀、光滑、清洁的氧化膜，从而提高工件表面质量的一种表面处理技术。
电解抛光工艺广泛应用于金属、非金属及复合材料表面处理领域，具有高效、环保、经济等优点。
本文将对电解抛光工艺的原理、工艺参数、应用及发展趋势进行探讨。
二、电解抛光工艺原理电解抛光工艺的原理是利用电解液中的电化学反应，在工件表面形成一层均匀、光滑、清洁的氧化膜。
具体过程如下：1. 电解液组成：电解液主要由电解质、溶剂、添加剂等组成。
电解质是电解抛光过程中的主要反应物，通常为氧化剂，如硝酸、硫酸等。
溶剂用于溶解电解质，提高电解液的导电性。
添加剂用于改善电解液的性能，如提高抛光速率、降低能耗等。
2. 电解抛光过程：将工件作为阳极，阴极通常为不锈钢板或钛板。
将工件放入电解液中，通电后，工件表面发生氧化还原反应，形成一层氧化膜。
氧化膜的生长速度与电解液成分、电流密度、温度等因素有关。
3. 抛光过程：电解抛光过程中，氧化膜的生长速度大于其溶解速度，从而使工件表面形成一层均匀、光滑的氧化膜。
随着电解过程的进行，氧化膜逐渐增厚，直至达到所需的抛光程度。
三、电解抛光工艺参数1. 电解液成分：电解液成分对电解抛光效果有重要影响。
合理选择电解液成分，可以提高抛光速率、降低能耗、延长设备使用寿命。
常见电解液成分如下：（1）硝酸型电解液：适用于不锈钢、铝、铜等金属的抛光。
（2）硫酸型电解液：适用于碳钢、铸铁等金属的抛光。
（3）磷酸型电解液：适用于铜、铝等金属的抛光。
2. 电流密度：电流密度是影响电解抛光效果的关键因素。
电流密度过高，易产生局部过热，导致氧化膜不均匀；电流密度过低，抛光速率慢。
一般电流密度范围为0.5～2A/dm²。
3. 温度：电解液温度对抛光效果有较大影响。
温度过高，易产生气泡，影响抛光质量；温度过低，抛光速率慢。
一般电解液温度范围为20～40℃。
电解腐蚀抛光
电解腐蚀抛光一、概述：1.1、电解腐蚀抛光（又称电解研磨）是在一定的条件下、一定的溶液中，金属工件作阳极溶解，降低金属工件表面粗糙度，产生一定的金属光泽的工艺方法，其主要成份磷酸、硫酸和少量的铬酐。
1.2、硫酸的作用：增加溶液的导电率，溶解金属表面，提高光亮度。
1.3、磷酸的作用：能使金属表面溶解，又可在金属工件表面形成磷酸盐保护膜，防止金属工件表面发生过腐蚀。
1.4、铬酐的作用：增加金属表面活性和附着力及上光速度。
二、特性：2.1、电解抛光之溶液为高浓度强腐蚀之溶液，在一定条件下，能使金属工件表面光滑光泽进一下步提高金属工件之装饰外观，通常电解抛光之金属工件为钢材。
2.2、以磷酸，硫酸，铬酐组成的电解溶液，成本低使用命用长。
2.3、电解腐蚀抛光可增进工件的耐腐蚀性能，主要是因为：a．可改进工件的微视均匀性、去除工件表面的变形结构及除去表面层的异物。
b. 可在工件表面形成钝化层，因此增强抗蚀性能。
三、用途：不锈钢金属是一种不易生锈硬度特高的工件，电解抛光后进一步提高了装饰外观，因而在各行业中得到广泛应用，如家具饰品餐具，电器，航空，印刷行业等。
四、工艺流程：热脱脂→水洗（两次）→酸脱脂→水洗（两次）→上挂→电解抛光→下挂→超声波→水洗→纯水洗→烘干五、流程分析：5．1.1工艺原理：用于浸泡除去工件上的油污灰尘等。
先将槽内加1/2的水，打开加热管加温，将计量好的RE-13及NaoH加入槽内搅拌均匀后补足水位，再次搅拌使其溶解之，加温之至正常65℃5．1.4 槽液维护及注意事项：a.作业时须佩戴胶手套，穿胶水鞋，并且陪戴防护眼镜，以防药水溅到眼中。
b.每天进行测量浓度、温度，检查水位是否正常。
c.随时进行打捞槽缸面上漂浮的油污，以防止再次污染。
d.针对溶液的除油效果来确定更换槽液。
5．2 酸脱脂1.工艺原理：用于除去工件表面的黑皮.氧化皮.锈斑等。
2.建浴方法：用5-10g/L的Hcl溶于水搅拌均匀即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电解抛光工艺
1．定义：
电解抛光是以被抛工件为阳极，不溶性金属为阴极，两极同时浸入到电解槽中，通以直流电而产生有选择性的阳极溶解，从而达到工件表面光亮度增大的效果。
2．原理：
电解抛光原理现在世界各界人士争论很多，被大家公认的主要为黏膜理论。
该理论主要为：工件上脱离的金属离子与抛光液中的磷酸形成一层磷酸盐膜吸附在工件表面，这种黏膜在凸起处较薄，凹处较厚，因凸起处电流密度高而溶解快，随黏膜流动，凹凸不断变化，粗糙表面逐渐被整平的过程。
3．电解抛光优点：
⑴内外色泽一致，光泽持久，无法抛到的凹处也可整平。
⑵生产效率高，成本低廉。
⑶增加工件表面抗腐蚀性，可适用于所有不锈钢材质。
4．电化学抛光所需条件及设备
（1）电源：
电源可选用双相220V，三相380V。
（2）整流器
电解抛光对电源波形要求不是太严格，可选用可控硅整流器或高频整流器。
整流器空载电压：0—20v
负载电压（工作电压）：8—10v
工作电压低于6v，抛光速度慢，光亮度不足。
整流器电流：根据客户工件大小而定。
（3）电解槽及配套设施（阳极棒）
可选用聚氯乙烯硬板材焊接而成。
在槽上装三根电极棒，中间为可移动的阳极棒，接电源阳极（或正极），两侧为阴极棒，连接电源阴极（负极）。
（4）加热设施及冷却设备
①加热可选用石英加热管，钛加热管。
②冷却可选用盘管，盘管可加热可冷却。
（5）夹具
最好选用钛做挂具，因为钛较耐腐蚀，寿命长，钛离子对槽液无影响。
建议最好不要用铜挂具，因为铜离子进入会在不锈钢表面沉积一层结合力
不好的铜层，影响抛光质量。
铜裸露部位可用聚氯乙烯胶烘烤成膜，在接触点刮去绝缘膜。
（6）阴阳极材料
阴极材料选用铅板，阳极材料选用紫铜连接。
阳极比阴极为1：2—之间。
阴极距阳极最佳距离为10—30厘米。
就目前来说，电解抛光主要针对不锈钢工件的表面光亮处理。
不锈钢工件又分为200系列，300系列，400系列材质，各系列材质有必须用针对性电解抛光液。
比如不锈钢200系列材质的不锈钢，必须用200系列的配方，此种配方无法适应300系列或400系列的不锈钢材质。
这一直是国内一大难题，因为有些厂家的材质是组合工件，既有200系列不锈钢材质，又有300或400系列不锈钢材质。
在2007年12月，威海云清化工开发院高级工程师研制出一种不锈钢通用电解液。
这种电解液适合所有不锈钢材质。
他结合了原有电解液所有优点，比重为电解液最佳比重，为，光亮度为镜面亮度。
同时还研发出新的优点，此电解液提高了原有的亮度，降低了一半的电流密度。
在生产操作中，可节省50%的电费。
使用寿命提高了40%，这种电解液一直在国内处于领先技术。
电解抛光工艺：除油--水洗--除锈--水洗--电解抛光--水洗--中和--水洗----包装
5．电解抛光的类型
目前生产上采用的电解抛光液主要有：
①硫酸、磷酸、铬酐组成的抛光液；
②硫酸和柠檬酸组成的抛光液；
③硫酸、磷酸、氢氟酸及甘油或类似化合物组成的混合抛光液。
钢铁零件的电化学抛光
(1)材料种类的影响钢铁材料的种类很多，对不同的钢材应采用不同的抛光液。
(2)各种因素的影响磷酸是抛光液的主要成分。
它所生成的磷酸盐粘附在阳极表面，在抛光过程中起重要作用。
硫酸可以提高抛光速度，但含量不能过高，以免引起腐蚀。
铬酐可以提高抛光效果，使表面光亮。
电流密度对抛光质量有很大影响，对于不同的溶液应采用不同的电流密度，电流密度过低，整平作用差，过高会引起过腐蚀。
温度对抛光质量有一定的影响，但不是主要因素。
(3)操作注意事项
①新配制的溶液应在大阴极面积(阴极面积大于阳极面积几倍)的情况
下进行通电处理，使一部分六价铬还原为。
如果在使用过程中三价铬增加过多时，则相反，即在大阳极小阴极的情况下进行通电处理。
②经常测定溶液的密度，并及时加水或加热浓缩溶液。
溶液中的磷酸、硫酸和铬酐和三价铬的含量应定期分析和调整。
③使用过程中由于阳极溶解铁的含量逐渐升高，当铁的含量(按Fe2 03计算)达到7%～8%时部分更换，或全部更换溶液。
④配制先将磷酸与硫酸混合，铬酐溶解于水，然后把酸的混合液倒人铬酐水溶液中加热8 0"C。
在不断搅拌下慢慢加入明胶(此时反应激烈)。
反应结束后(大约1 h后)溶液变为均匀的草绿色。
金属的电解抛光
铜及其合金的电解抛光，广泛采用磷酸电解液。
铝及铝合金的电解抛光采用磷酸一硫酸一铬酸性的溶液。
铝及铝合金的电解抛光在生产上应用得比较广泛。
抛光后的零件如果随即进行短时间的处理，不仅能得到平整光亮的外观还能形成完整的氧化膜，提高耐蚀性，可以长期保持其表面光泽。
溶液的配制方法，可以参照钢铁零件电解抛光的有关内容。
当溶液中的铝含量超过5%时，应部分更换或全部更换溶液。
当氯离子含量超过1%时，零件表面容易出现斑点腐蚀。
配制溶液用的水中氯离子含量应少于8 0 mg／L。
