输电线路铁塔制造工艺规程
铁塔生产的主要工序及铁塔生产工艺流程图
铁塔生产的主要工序及铁塔生产工艺流程图铁塔生产的主要工序目前，虽然数控自动线进入了铁塔行业，大大提高了铁塔生产的工艺水平和生产效率。
但是，目前自动线还不能覆盖所有的工艺过程，一些简单加工件也没必要采用自动线生产，再加上引进自动线资金投入比较大，因此，铁塔生产厂家，一般都采取自动线生产和手工加工相结合的方法。
(一)、手工加工手工加工的主要工序如下:1、下料:根据工艺卡片、图纸、任务单的要求，将型材切割成所需的形状及尺寸要求的工艺过程。
2、压号:也叫打钢印，是根据生产指令将产品部件的编号用钢字码压制到产品相应部位的工艺过程。
3、号料:在铁塔部件上根据样杆、样板或图纸划出孔位、孔径符号、火曲线、切角线、切肢线等加工工艺标记的工艺过程。
4、制孔:用机械设备在铁塔构件上制出符合标准的孔，可分为冲孔、钻孔和割孔。
5、切角:指按要求将角钢上的一部分切去，以解决该角钢与其它构件的碰撞问题。
切角方式包括:切小角、切大角、切肢。
切小角是指按要求将角钢端头一个肢边切去一个三角形。
切大角也称切筋，是指按要求将角钢端头一个肢边靠楞部分切去一个三角形，同时也将角钢楞和另一肢边切去一部分。
切肢是指按要求将角钢的一个面切去一部分。
下面是国网公司铁塔制图规定中的有关插图，可供参考，其中“切空角”即为“切肢”。
6、铲刨:包括铲背和刨根。
铲背是将角钢背按要求刨成圆弧形，刨根是将角钢内圆弧刨成直角，也称清根。
7、制弯:将角钢、钢板等构件，进行弯曲变形达到安装要求的工序。
分为热曲和冷曲。
有关术语:热曲:也叫火曲，指将构件加热到一定温度后的弯曲加工。
冷曲:指将构件在环境温度下的弯曲加工。
打扁:指将角钢的一肢边合到另一肢边的变形加工，也叫压扁。
曲线:产品部件上弯曲部位的弯曲基准线。
傍曲:指角钢向某一肢的方向弯曲。
曲筋:指角钢棱沿两肢角分线向某方向的弯曲。
正曲正号:是对钢板弯曲而言，指号料时将样板的无字面贴到钢板上进行号料，而弯曲时是面向样板的有字面向上弯曲。
110kV~750kV架空输电线路铁塔组立施工工艺导则【最新版】

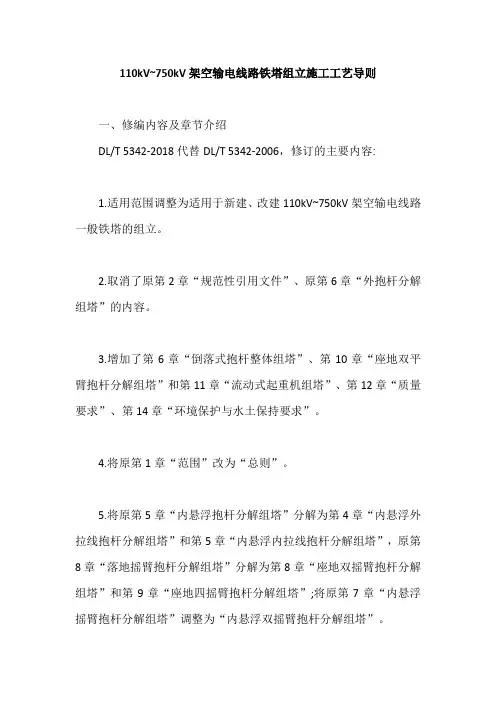

110kV~750kV架空输电线路铁塔组立施工工艺导则一、修编内容及章节介绍DL/T 5342-2018代替DL/T 5342-2006，修订的主要内容:1.适用范围调整为适用于新建、改建110kV~750kV架空输电线路一般铁塔的组立。
2.取消了原第2章“规范性引用文件”、原第6章“外抱杆分解组塔”的内容。
3.增加了第6章“倒落式抱杆整体组塔”、第10章“座地双平臂抱杆分解组塔”和第11章“流动式起重机组塔”、第12章“质量要求”、第14章“环境保护与水土保持要求”。
4.将原第1章“范围”改为“总则”。
5.将原第5章“内悬浮抱杆分解组塔”分解为第4章“内悬浮外拉线抱杆分解组塔”和第5章“内悬浮内拉线抱杆分解组塔”，原第8章“落地摇臂抱杆分解组塔”分解为第8章“座地双摇臂抱杆分解组塔”和第9章“座地四摇臂抱杆分解组塔”;将原第7章“内悬浮摇臂抱杆分解组塔”调整为“内悬浮双摇臂抱杆分解组塔”。
6.将受力计算单独列为附录A-F。
二、悬浮抱杆组塔工艺及控制要点(一)现场布置1.拉线布置方向宜与基础中心线成45°夹角，外拉线地锚离基础中心的距离不应小于塔高的1.2倍。
2.牵引系统应放置在主要吊装面的侧面，当塔全高大于40m时，牵引装置及地锚与铁塔基础中心的距离不应小于40m，当塔全高小于或等于40m时，牵引装置及地锚与铁塔基础中心的距离不应小于铁塔全高的1.2倍。
(二)抱杆控制1.吊装倾角宜为0º~10º，且不应超过抱杆设计工况的最大倾角。
2.承托绳应固定在铁塔主材节点的上方，承托绳应等长，两对侧承托绳间夹角不应大于90°。
3.外拉线与水平面夹角不宜大于45°;内拉线平面与抱杆的夹角不应小于15°。
4.抱杆组立可采用倒落式人字抱杆、流动式起重机将抱杆整体组立，也可以利用已组铁塔倒装提升方式在下部接装，禁止采用正装方式。
5.塔材全部装齐且紧固螺栓后方可提升抱杆，宜设置两道腰环提升抱杆，且间距不得小于5m;吊装前腰环应呈松弛状态。
输电线路铁塔制造技术条件
K 20
+3.0 -1.0
2.3.2 焊缝质量在外观上应符合下列要求
2.3.2.1 具有平滑的细鳞形表面 无折皱 间断和未焊满的陷槽 并与基本金属
平滑连接
2.3.2.2 焊缝金属应细密无裂纹 夹渣等缺陷
2.3.2.3 基本金属的咬肉深度 当钢材厚度在 10mm 及 10mm 以下时 不得大于
0.5mm 当钢材厚度在 10mm 以上时 不得大于 1.0mm
中华人民共和国国家标准
输电线路铁塔制造技术条件
GB 2694 81
国家标准总局发布 中华人民共和国电力工业部提出
1982 年 2 月 1 日实施 鞍山铁塔厂铁塔研究所起草
本标准适用于构件主要采用角钢制造和以粗制螺栓联结 热浸镀锌防腐的 输电线路铁塔及类似的钢结构的制造 1 总则 1.1 铁塔制造应根据符合现行标准并按规定程序批准的施工图进行 1.2 铁塔制造用的钢材 应符合现行标准或技术条件的要求 并附有出厂证明书
1.5l 1000
3l 1000
5l 1000
7l 1000
示意图
钢板
5l
1000
2 曲点偏移
3.0
注 零件制弯后 角钢边厚最薄处不得小于原厚度的 70%
表 3 制孔的允许偏差
项 次
偏差名称
孔的公称直径 21.5 21.5
允许偏差值
输电线路铁塔制造工艺规程
输电线路铁塔制造工艺规程1 目的规范铁塔及类似的钢结构件的制造，确保产品质量。
2 适用范围本工艺规程适用于输电线路铁塔，电力微波塔，电力通信塔及类似的钢结构件的制造。
3、采用标准GB/T41-2000 六角螺母C级GB/T95-2002 平垫圈C级GB/T470-2008 锌锭GB/T699-1999 优质碳素结构钢GB/T700-2006 碳素结构钢GB/T702-2008 热轧钢棒尺寸、外形、重量及允许偏差GB/T706-2008 热轧型钢GB/T709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T805-1988 扣紧螺母GB/T985.1-2008 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB/T985.2-2008 埋弧焊的推荐坡口GB/T1591-2008 低合金高强度结构钢GB/T2694-2010 输电线路铁塔制造技术条件GB/T2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3098.1-2000 紧固件机械性能螺栓螺钉和螺柱GB/T3098.2-2000 紧固件机械性能螺母粗牙螺纹GB/T3323-2005熔化焊焊接头射线照相GB/T5117-1995碳钢焊条GB/T5118-1995低合金钢焊条GB/T5267.3-2008 紧固件热浸镀锌层GB/T5293-1999 埋弧焊用碳钢焊丝和焊剂GB/T5780-2000六角头螺栓C级GB/T8110-2008 气体保护电弧焊用碳钢、低合金钢焊丝GB/T9793-1997 金属和其他无机覆盖层热喷涂锌、铝及其合金GB/T100454-2001 碳钢药芯焊丝GB/T11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级GB/T12470-1989 埋弧焊用低合金钢焊丝和焊剂GB/T17493-2008 低合金钢药芯焊丝GB/T2694-2010 输电线路铁路制造技术条件DL/T/T284-2012 输电线路杆塔及电力金具用热浸镀锌螺栓与螺母JGJ81-2002 建筑钢结构焊接技术规程GB/T13912-2002 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法DL/T764.4-2002 输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母4、总则：4.1依据GB/T2694-2010等标准编写。
10kV～750kV输电线路铁塔通常技术规范标准
.\国家电网公司集中规模招标采购1401005-0000-00_10kV～750kV输电线路铁塔招标文件（技术规范通用部分）2011年.\目次10kV～750kV输电线路铁塔采购标准技术规范使用说明 (3)1总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3工作范围 (4)1.4标准和规范 (4)1.5必须提交的技术数据和信息 (5)1.6交货 (6)2铁塔加工技术要求和性能参数 (6)2.1概述 (6)2.2技术要求和性能参数 (8)2.3对原材料的控制要求 (8)2.4紧固件、防松、防卸装置 (17)2.5其他技术说明 (17)2.6产品质量合格证 (17)2.7标志、包装、运输 (17)2.8工厂检验和监造 (18)2.9技术服务 (19)2.10其他要求 (19)附录A供货业绩 (20)附录B主要生产设备清单 (20)附录C主要试验设备清单 (21)附录D零部件、焊接件检测抽样方案 (21).\1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人应仔细阅读本技术规范通用部分和专用部分在内的招标文件阐述的全部条款。
投标人提供的铁塔制造技术规范应符合本技术规范所规定的要求。
1.1.3 本技术规范提出了有关本工程使用铁塔的图纸放样、原材料采购、紧固件采购、铁塔构件加工、铁塔试组装、质量检验、包装及运输、售后服务等方面应执行的技术标准及要求。
1.1.4 本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 投标人提供的产品质量应达到GB/T 2694《输电线路铁塔制造技术条件》、DL/T 646《输变电钢管结构制造技术条件》、Q/GDW 384《输电线路钢管塔加工技术规程》等标准的要求。
110kV~750kV架空输电线路铁塔组立施工工艺导则【最新版】

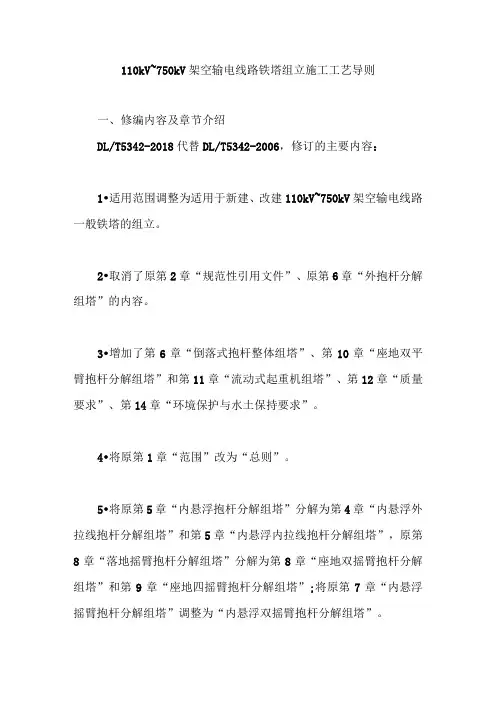

110kV~750kV架空输电线路铁塔组立施工工艺导则一、修编内容及章节介绍DL/T5342-2018代替DL/T5342-2006，修订的主要内容：1•适用范围调整为适用于新建、改建110kV~750kV架空输电线路一般铁塔的组立。
2•取消了原第2章“规范性引用文件”、原第6章“外抱杆分解组塔”的内容。
3•增加了第6章“倒落式抱杆整体组塔”、第10章“座地双平臂抱杆分解组塔”和第11章“流动式起重机组塔”、第12章“质量要求”、第14章“环境保护与水土保持要求”。
4•将原第1章“范围”改为“总则”。
5•将原第5章“内悬浮抱杆分解组塔”分解为第4章“内悬浮外拉线抱杆分解组塔”和第5章“内悬浮内拉线抱杆分解组塔”，原第8章“落地摇臂抱杆分解组塔”分解为第8章“座地双摇臂抱杆分解组塔”和第9章“座地四摇臂抱杆分解组塔”;将原第7章“内悬浮摇臂抱杆分解组塔”调整为“内悬浮双摇臂抱杆分解组塔”。
6•将受力计算单独列为附录A-F。
二、悬浮抱杆组塔工艺及控制要点（一）现场布置1.拉线布置方向宜与基础中心线成45°夹角，外拉线地锚离基础中心的距离不应小于塔高的1.2倍。
2•牵引系统应放置在主要吊装面的侧面，当塔全高大于40m时,牵引装置及地锚与铁塔基础中心的距离不应小于40m,当塔全高小于或等于40m时，牵引装置及地锚与铁塔基础中心的距离不应小于铁塔全高的1.2倍。
（二）抱杆控制1•吊装倾角宜为0°~10°，且不应超过抱杆设计工况的最大倾角。
2.承托绳应固定在铁塔主材节点的上方，承托绳应等长，两对侧承托绳间夹角不应大于90°。
3.外拉线与水平面夹角不宜大于45°;内拉线平面与抱杆的夹角不应小于15°。
4.抱杆组立可采用倒落式人字抱杆、流动式起重机将抱杆整体组立，也可以利用已组铁塔倒装提升方式在下部接装，禁止采用正装方式。
5.塔材全部装齐且紧固螺栓后方可提升抱杆，宜设置两道腰环提升抱杆，且间距不得小于5m;吊装前腰环应呈松弛状态。
输电铁塔生产工艺流程
输电铁塔生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!输电铁塔是电力输送系统中的重要组成部分，其主要作用是支撑输电线路，保证线路的稳定运行。
输电线路铁塔技术规范
Q/JDL输电线路铁塔技术规范吉林省电力有限公司发布目次前言.......................................................................................................................................................................I I1 范围 (1)2 规范性引用文件 (1)3 技术要求和性能参数 (1)4 损耗、备件 (4)附录A （规范性附录）零部件、焊接件检测抽样方案 (5)Q/JDL 1.105—2006 Q/JDL 1.105—2006前言为适应电网发展要求，加强输变电设备技术管理，提高设备运行安全可靠性，依据国家和国际有关标准，结合近年国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验，特制定本标准。
附录A为规范性附录。
本标准由吉林省电力有限公司标准化委员会提出。
本标准由吉林省电力有限公司科技信息部归口。
本标准由吉林省电力有限公司生产部负责起草。
本标准主要起草人: 高显军、吕洪林、李武星、姜勇、祁树文、王刚、宫福兴、何兴洋、刘波、王志伟、王延春、徐铁辰。
本标准主要审核人：蔡宏毅、王伯时。
本标准批准人：董恩伏。
本标准由吉林省电力有限公司生产部负责解释。
2输电线路铁塔技术规范1 范围本标准规定了输电线路设备的技术要求、性能参数、检验、监造、技术服务、损耗和备件等环节的技术要求。
本标准适用于吉林省电力有限公司系统110（66）kV 500kV交流输电线路。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输电线路铁塔制造工艺规程1 目的规范铁塔及类似的钢结构件的制造，确保产品质量。
2 适用范围本工艺规程适用于输电线路铁塔，电力微波塔，电力通信塔及类似的钢结构件的制造。
3、采用标准GB/T41-2000 六角螺母C级GB/T95-2002 平垫圈C级GB/T470-2008 锌锭GB/T699-1999 优质碳素结构钢GB/T700-2006 碳素结构钢GB/T702-2008 热轧钢棒尺寸、外形、重量及允许偏差GB/T706-2008 热轧型钢GB/T709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T805-1988 扣紧螺母GB/ 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB/ 埋弧焊的推荐坡口GB/T1591-2008 低合金高强度结构钢GB/T2694-2010 输电线路铁塔制造技术条件GB/ 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/ 紧固件机械性能螺栓螺钉和螺柱GB/ 紧固件机械性能螺母粗牙螺纹GB/T3323-2005熔化焊焊接头射线照相GB/T5117-1995碳钢焊条GB/T5118-1995低合金钢焊条GB/ 紧固件热浸镀锌层GB/T5293-1999 埋弧焊用碳钢焊丝和焊剂GB/T5780-2000六角头螺栓C级GB/T8110-2008 气体保护电弧焊用碳钢、低合金钢焊丝GB/T9793-1997 金属和其他无机覆盖层热喷涂锌、铝及其合金GB/T 碳钢药芯焊丝GB/T11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级GB/T12470-1989 埋弧焊用低合金钢焊丝和焊剂GB/T17493-2008 低合金钢药芯焊丝GB/T2694-2010 输电线路铁路制造技术条件DL/T/T284-2012 输电线路杆塔及电力金具用热浸镀锌螺栓与螺母JGJ81-2002 建筑钢结构焊接技术规程GB/T13912-2002 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法DL/ 输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母4、总则：依据GB/T2694-2010等标准编写。
输电线路铁塔及钢结构产品制造工艺严格执行GB/T2694-2010标准和设计图纸的要求进行控制；并应遵守GB50205-2001的规定；还应符合国家现行的有关标准的规定。
当工艺控制需要修改设计图纸内容时，应取得原设计单位或顾客（需方）技术部门同意，并签署设计变更文件。
铁塔和钢结构产品的工艺控制原则是按设计图纸编制工艺文件。
铁塔和钢结构产品制造所采用的材料必须符合现行国家标准规定指标和符合设计图纸的要求；材料必须具有出厂质量合格证明书并经复查合格后使用。
原辅材料的质量要求焊接材料文件和生产工序中各符号含议如下：□质量控制点▲关键工序★特殊工序○首件检查Φ○Φ◎Φ铁塔加工工艺流程图铁塔生产工艺与检验流程图□质量控制点▲关健工序★特殊工序○首件检查5.制造工艺技术要求铁塔结构放样a）按工程需要校核单线总图；1）标致高所需部件组合；2）主要按制尺寸的接续尺寸；3）全塔各组合部件主钢材准距接续配合；4）全塔从上至下各部件主钢材准距接续配合；5）材料汇总表的计算校核；6）全塔技术要求的识别和控制；7）设计过程（阶段）的识别和确认；b）部件结构图的校核；1）上下开口尺寸的接续校核；2）节间尺寸的分布规律校核；3）节点处孔形、孔位与紧固件表校核；4）水平隔离的装配尺寸的校核；5）几何形状尺寸的分布校核；6）主辅材搭接装配关系的校核；计算机TMA软件放样a) 中心垂直高度尺寸不属于制造过程控制；b) 一次高（图面高）为放样中心控制尺寸；c) 二次高（斜边面）为求取尺寸需要监视和测量；d) 表面对角尺寸的监视和测量；e) 截面对角尺寸的监视和测量；f) 横担预拱度的监视和测量；g) 节间距的均布或累计为下节间的监视和测量；h) 主钢材准距位移接续控制尺寸的监视和测量；i) 连接和制弯样板孔位和角度的监视和测量；a) 按电压等级、塔型代号、产品代号、工艺标识编制工艺文件或指导文件；b) 绘制零件（样板）工艺图且标注要求完整；c) 编制部件制作明细表。
下料a) L40~L63角钢下料在冲剪机完成，L63以上的角钢在角钢自动生产线完成；20mm 厚度以下钢板在液压剪板机完成，20mm厚度以上钢板用气割下料。
b) 工序要求：划线时要求线条清晰可见，不许有错划、漏划等错误，无用线条应抹去。
1）调整好剪刀间隙，间隙为材料厚度的1/12~1/6，且最大间隙不大于毫米；2）同一构件号必须长度外形一致；3）剪切后两端平直、无斜面、斜度、拉角；4）按材料表规格、长度、数量下料。
c) 剪切尺寸允许偏差按下表剪切尺寸允许偏差 mma) 厚度大于20mm的采用气割完成。
b) 工序要求1）所有气割的工件应考虑材料的割缝余量或机加工的加工余量；2）工件的实际切割与预定切割线的偏差不应超过2mm；3）工件切割表面应光滑无沟槽，个别沟槽深度应≤1mm；4）工件切割后，切口应与表面垂直，斜度误差应小于2mm；5）切割完后的工件上应无毛刺、熔瘤必须清除干净；6）工件制弯开口气割处不允许损坏受力面，不准割成缺口。
c) 工艺要求按下表切割工艺要求 mm钢号标识的要求a) 钢号要选择适当的位置，不能在有冲、钻孔的位置；b) 钢字排列整齐，各级编号之间应留25mm间隙；c) 字迹要清晰，深度根据料厚~；d) 严禁错号、倒好、漏号及钢号模糊不清；e) 焊接部件的钢印不得被覆盖。
f) 零件应按企业标识、工程代号（必要时）、塔型、零件号、材质代号以钢字模压印作标识。
Q235钢材材质代号不作标识；Q345钢材材质代号采用“H”进行标识；Q420钢材材质代号采用“P”进行标识；Q460钢材材质代号采用“T”进行标识。
工程代号在合同或招标技术文件中应作统一规定，以简单明晰为原则。
号料1）角钢号料要在号料架上进行，使用的直尺是合格并在使用期内的，角尺要垂直，划针要尖锐。
2）号料前应清点数量，检查验证切断，标识质量。
3）预定尺寸在允许偏差范围内时（±），长2mm时应使两端端距各长1mm；短2mm 时应使两端端距各短1mm。
4）所划线的孔处在钢号附近会在制孔后使钢号缺棱时，应调整方向；调整方向仍有影响时，应责成标识人员填号磨平后再选标识区压号。
5）号料完毕要检查孔距，标注准距、孔径、特殊孔径应写上数字，集中堆放时要将各个编号集中在一起，不得隔层和混放。
6）钢板号料时要在号料台上进行，将需号料的同编号板（数量不超过10块）整齐堆放在号料上，比好样板后启动气缸压住不动，然后准确地打上样冲眼。
下料外形与样板误差在范围内时，相互借料；超出误差范围则要求重新剪切。
有制弯、组对线时，也要用样冲标记。
制孔根据本厂设备能力以及实际情况，L40~L63角钢制孔在冲床上完成，L63以上的角钢制孔在角钢自动生产线完成；钢板制孔在冲孔机械或钻床上完成。
钢材材质Q235厚度大于16mm。
钢材材质为Q345厚度大于14mm。
钢材材质为Q420厚度大于12mm。
钢材材质为Q460的所有厚度及挂线点孔均应采用钻孔。
1）准备冲头和冲模，选好冲压设备，冲床不得超负荷使用；2）在同一部件上冲大小不同的孔径时，应先冲小孔后冲大孔；3）冲头与冲模表面应光滑平整、无毛刺、裂纹及倾斜现象；4）孔形规整，不成马蹄形，与冲件表面垂直，孔形周边无毛刺、裂纹和小于1的缺棱，凸凹及三角眼现象。
1）根据加工要求准备钻头、钻套和钻床；2）钻孔工件在钻床上应稳固垫平，钻头应与工件表面垂直，并对准孔心钻孔，逐步用力；3）钻孔时应根据孔径大小、材质软硬调整转速与进刀量，孔小质软，转速可快，孔大质硬转速应慢进刀量应小。
4）钻孔质量不符合要求或错位钻孔，可用与工件材质相同的焊条补孔后重钻孔，但每组孔形数的焊孔不得超过20%。
螺栓孔间距和边距尺寸 mm切角、切肢切角、切肢允许偏差值 mm制弯≤。
≤。
≤。
制弯允许偏差 mm清根、铲背、坡口清根、铲背、开坡口的允许偏差 mm焊接——焊条电弧焊时风速大于8m/s；——气体保护焊时风速大于2m/s；——相对湿度大于90%；——焊接件表面潮湿或被冰覆盖。
——焊接Q345以下等级钢材时，环境温度低于-10℃；——焊接Q345等级钢材时，环境温度低于0℃；——焊接Q345以上等级钢材时，环境温度低于5℃。
a) 外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面探伤；b) 外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤；c) 设计图纸规定进行表面探伤时。
焊缝质量等级及外观缺陷分级 mm对接焊缝外形尺寸偏差应符合下表规定。
对接焊缝外形尺寸允许偏差 mm焊脚尺寸hf由设计或有关技术文件注明，部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合下表的规定。
角焊缝外形尺寸允许偏差 mmI 形坡口对接焊缝（包括I 形带垫板对接焊缝）见图1，其焊缝宽度B=b+2a 。
非I 形坡口对焊缝见图2，其焊缝宽度B=g+2a 。
焊缝宽度应符合下表的规定，焊缝最大宽度B max 和最小宽度B min 的差值，在任意50mm 焊缝长度范围内偏差值不大于，整个焊缝长度范围内偏差值不大于。
图1 I 型坡口对接焊缝 图2 非I 型坡口对接焊缝焊缝宽度 mm焊缝边缘直线度f ，在任意300mm 连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度f （见图3），其值应符合下表的规定。
焊缝边缘直线度允许偏差 mm焊缝表面凹凸值，在任意25mm 长度范围内，焊缝余高Cmax-Cmin 的允许偏差值不大小见图4。
图3 焊缝边缘直线度示意图图4 焊缝表面凹凸度示意图焊缝质量等级及内部缺陷分级当焊件需进行焊后应力消除处理时，应根据母材的化学成分、焊接类型、厚度和焊接接头的拘束度以及结构的使用条件等因素，确定焊后消除应力措施。
焊接件装配允许偏差 mm焊接件装配允许偏差（续） mm矫正的允许偏差 mm镀锌颜色呈灰色或暗灰色。
镀锌层厚度和镀锌层附着量2，若漏镀面积较大，应进行返镀。
修复的方法可以采用热喷涂锌或涂富锌涂层进行修补，修复层的厚度应比镀锌层要求的最小厚度厚30μm以上。
试组装，用比螺栓直径大通规检测通孔率，其他尺寸用钢卷尺检测。
试组装允许偏差 mm6．包装、标记、运输或储存。
铁塔零部件包装，当顾客有要求时，应按要求进行包装。
顾客未提出要求时，可按下列要求进行包装。
铁塔单基包装，须符合下列规定。
每捆塔材应注明工程名称、塔型、呼高、捆号，生产厂家名称。
包装好的产品应妥善保管和装卸运输，严防产品变形或损伤锌层，或出现锈蚀现象发生。
出厂产品应有合格证，并标明许可证编号和QS标识。
