陶板幕墙计算书
设计： 校对： 审核： 批准： 沈阳YY铝业工程有限公司 二〇一二年十月二十二日
目录
1 计算引用的规范、标准及资料 1.1 幕墙设计规范： 1.2 建筑设计规范： 1.3 铝材规范： 1.4 金属板及石材规范： 1.5 玻璃规范： 1.6 钢材规范： 1.7 胶类及密封材料规范： 1.8 五金件规范： 1.9 相关物理性能等级测试方法： 1.10 《建筑结构静力计算手册》(第二版) 1.11 土建图纸：
GB/T699-1999
11.7 胶类及密封材料规范：
《丙烯酸酯建筑密封膏》
JC484-2006
《幕墙玻璃接缝用密封胶》
JC/T882-2001
《彩色涂层钢板用建筑密封胶》
JC/T884-2001
《丁基橡胶防水密封胶粘带》
JC/T942-2004
《干挂石材幕墙用环氧胶粘剂》 《工业用橡胶板》 《混凝土建筑接缝用密封胶》 《建筑窗用弹性密封剂》 《建筑密封材料试验方法》 2002 《建筑用防霉密封胶》 《建筑用硅酮结构密封胶》 《建筑用岩棉、矿渣棉绝热制品》 《建筑用硬质塑料隔热条》 《建筑装饰用天然石材防护剂》 《聚氨酯建筑密封胶》 《聚硫建筑密封胶》 《绝热用岩棉、矿棉及其制品》 《硫化橡胶或热塑性橡胶撕裂强度的测定》 《石材用建筑密封胶》 《橡胶袖珍硬度计压入硬度试验方法》 《修补用天然橡胶胶粘剂》 《中空玻璃用弹性密封胶》 《中空玻璃用丁基热熔密封胶》 《建筑表面用有机硅防水剂》 《钢结构防火涂料》
陶土板幕墙设计计算书
11 计算引用的规范、标准及资料
11.1 幕墙设计规范：
《铝合金结构设计规范》 《玻璃幕墙工程技术规范》 《建筑瓷板装饰工程技术规程》 《建筑幕墙》 《金属与石材幕墙工程技术规范》 《小单元建筑幕墙》 《建筑幕墙工程技术规范》
11.2 建筑设计规范：
《地震震级的规定》 《钢结构设计规范》 《高层建筑混凝土结构技术规程》 《高层民用建筑设计防火规范》 版) 《高处作业吊蓝》 《工程抗震术语标准》 《工程网络计划技术规程》 《混凝土结构后锚固技术规程》 《混凝土结构加固设计规范》 《混凝土结构设计规范》 《混凝土用膨胀型、扩孔型建筑锚栓》 《建筑材料放射性核素限量》 《建筑防火封堵应用技术规程》 《建筑钢结构焊接技术规程》 《建筑工程抗震设防分类标准》 《建筑结构荷载规范》 《建筑结构可靠度设计统一标准》 《建筑抗震设计规范》 《建筑设计防火规范》 《建筑物防雷设计规范》 《冷弯薄壁型钢结构技术规范》 《民用建筑设计通则》 《擦窗机》
4 幕墙立柱计算 4.1 立柱型材选材计算 4.2 确定材料的截面参数 4.3 选用立柱型材的截面特性 4.4 立柱的抗弯强度计算 4.5 立柱的挠度计算 4.6 立柱的抗剪计算
5 幕墙横梁计算 5.1 横梁型材选材计算 5.2 确定材料的截面参数 5.3 选用横梁型材的截面特性 5.4 幕墙横梁的抗弯强度计算 5.5 横梁的挠度计算 5.6 横梁的抗剪计算
《铝幕墙板、板基》
YS/T429.1-2000
《铝幕墙板、氟碳喷漆铝单板》
YS/T429.2-2000
《建筑幕墙用铝塑复合板》
GB/T17748-2008
《建筑幕墙用陶板》
JG/T324-2011
《建筑装饰用石材蜂窝复合板》
JG/T328-2011
《建筑幕墙用氟碳铝单板制品》
JG331-2011
《纤维增强水泥外墙装饰挂板》
6 背栓连接陶土板的选用与校核 6.1 陶土板板块荷载计算 6.2 陶土板的抗弯设计 6.3 陶土板的剪应力校核 6.4 背栓自身强度计算 6.5 背栓锚固处板材抗拉承载力计算
7 连接件计算 7.1 横梁与立柱间焊接强度计算 7.2 立柱与主结构连接
8 幕墙埋件计算(定型化学锚栓)
8.1 荷载值计算 8.2 锚栓群中承受拉力最大锚栓的拉力计算 8.3 群锚受剪内力计算 8.4 锚栓钢材破坏时的受拉承载力计算 8.5 基材混凝土的受拉承载力计算 8.6 锚栓钢材受剪破坏承载力计算 8.7 基材混凝土受剪承载力计算 8.8 拉剪复合受力情况下的混凝土承载力计算 9 幕墙转接件强度计算 9.1 受力分析 9.2 转接件的强度计算 10 幕墙焊缝计算 10.1 受力分析 10.2 焊缝特性参数计算 10.3 焊缝校核计算 11 陶土板幕墙幕墙胶类及伸缩缝计算 11.1 立柱连接伸缩缝计算 11.2 耐候胶胶缝计算 12 附录 常用材料的力学及其它物理性能
11.5 玻璃规范：
《镀膜玻璃 第1部分：阳光控制镀膜玻璃》
GB/T18915.1-2002
《镀膜玻璃 第2部分：低辐射镀膜玻璃》
GB/T18915.2-2002
《防弹玻璃》
GB17840-1999
《平板玻璃》
GB11614-2009
《建筑用安全玻璃 第3部分：夹层玻璃》
GB15763.3-2009
11.9 相关物理性能等级测试方法：
《玻璃幕墙工程质量检验标准》 《玻璃幕墙光学性能》 《彩色涂层钢板和钢带试验方法》 《钢结构工程施工质量验收规范》 《混凝土结构工程施工质量验收规范》 版) 《建筑防水材料老化试验方法》 《建筑幕墙气密、水密、抗风压性能检测方法》 《建筑幕墙抗震性能振动台试验方法》 《建筑幕墙平面内变形性能检测方法》 《建筑装饰装修工程质量验收规范》 《金属材料室温拉伸试验方法》
《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008
《铝合金建筑型材第3部分电泳涂漆型材》
GB5237.3-2008
《铝合金建筑型材第4部分粉末喷涂型材》
GB5237.4-2008
《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008
《铝合金建筑型材第6部分隔热型材》
《建筑用安全玻璃 第2部分：钢化玻璃》
GB15763.2-2005
《建筑用安全玻璃 防火玻璃》
GB15763.1-2009
《半钢化玻璃》
GB/T17841-2008
《热弯玻璃》
JC/T915-2003
《压花玻璃》
JC/T511-2002
《中空玻璃》
GB/T11944-2002
11.6 钢材规范：
《建筑结构用冷弯矩形钢管》
11.8 五金件规范：
《封闭型沉头抽芯铆钉》 《封闭型平圆头抽芯铆钉》 《紧固件螺栓和螺钉通孔》 《紧固件公差螺栓、螺钉、螺柱和螺母》 《紧固件机械性能不锈钢螺母》 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 《紧固件机械性能抽芯铆钉》 《紧固件机械性能螺母、粗牙螺纹》 《紧固件机械性能螺母、细牙螺纹》 《紧固件机械性能螺栓、螺钉和螺柱》 《紧固件机械性能自攻螺钉》 《紧固件术语盲铆钉》 《螺纹紧固件应力截面积和承载面积》 《十字槽盘头螺钉》 《铜合金铸件》 《锌合金压铸件》 《铝合金压铸件》 《铸件尺寸公差与机械加工余量》 《电动采光排烟窗》
GB50429-2007 JGJ102-2003 CECS101：98 GB/T21086-2007 JGJ133-2001 JG/T216-2007 DGJ08-56-2012
GB/T17740-1999 GB50017-2003 JGJ3-2010 GB50045-95(2005年
GB19155-2003 JGJ/T97-2011 JGJ/T121-99 JGJ145-2004 GB50367-2006 GB50010-2010 JG160-2004 GB6566-2010 CECS154：2003 JGJ81-2002 GB50223-2008 GB50009-2012 GB50068-2001 GB50011-2010 GB50016-2006 GB50057-2010 GB50018-2002 GB50352-2005 GB19154-2003
GB/T12616-2004 GB/T12615-2004 GB/T5277-1985 GB/T3103.1-2002 GB/T3098.15-2000 GB/T3098.6-2000 GB/T3098.19-2004 GB/T3098.2-2000 GB/T3098.4-2000 GB/T3098.1-2010 GB/T3098.5-2000 GB/T3099.2-2004 GB/T16823.1-1997 GB/T818-2000 GB/T13819-1992 GB/T13821-2009 GB/T15114-2009 QB/T6414-1999 JG189-2006
2 基本参数 2.1 幕墙所在地区 2.2 地面粗糙度分类等级 2.3 抗震设防
3 幕墙承受荷载计算 3.1 风荷载标准值的计算方法 3.2 计算支撑结构时的风荷载标准值 3.3 计算面板材料时的风荷载标准值 3.4 垂直于幕墙平面的分布水平地震作用标准值 3.5 平行于幕墙平面的集中水平地震作用标准值 3.6 作用效应组合
GB/T13912-2002
《冷拔异形钢管》
GB/T3094-2000
《碳钢焊条》
GB/T5117-1995
《碳素结构钢》
GB/T700-2006
《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008
《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007
《优质碳素结构钢》
GB5237.6-2012
《铝及铝合金彩色涂层板、带材》
YS/T431-2000
《一般工业用铝及铝合金板、带材》
GB/T3880.1～3-2006
《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009
《有色电泳涂漆铝合金建筑型材》
YS/T459-2003
《变形铝和铝合金牌号表示方法》
GB/T16474-2011
《低合金钢焊条》
GB/T5118-1995
《低合金高强度结构钢》
GB/T1591-2008
陶板幕墙设计方案说明
天津经济技术开发区金融服务区东区陶板幕墙设计方案说明一、陶板幕墙的主要方案选择：1．采用规格为650*200*15的陶板。
A．规格为650*200*15的陶板基本满足以1350为模数的建筑要求，在1350的模数位置设置30宽的铝合金装饰条，铝合金装饰条与陶板之间预留10宽的接缝，陶板之间为密缝。
B．陶板的大阳角位置通过铝合金角转换为阴角，并通长设置。
C．陶板的上下边具有搭接趾板，使开缝设计的陶板具有较好的防水能力，防止大量雨水进入。
D．陶板的挂接点设于陶板的后部，与边部挂接相比，不会看到陶板的挂接系统，使陶板幕墙不但具有较好的远视效果，还具有较好的近视效果。
E．陶板的安装采用可自由拆换的铝合金挂件对，方便安装和维修拆换。
2．采用铝合金挂件A．陶板幕墙的挂件，是保证陶板幕墙安全的关键之一，采用铝合金挂件对，使陶板在正常状态时处于浮动连接状态，上下、左右可自由伸缩，满足热胀冷缩的要求。
B．铝合金是一种耐腐蚀性能很强的金属，特别是铝合金的表面在腐蚀过程中立即形成一道阻止腐蚀继续发展的保护膜，使铝合金的耐腐蚀能力高达50年，在海边盐雾腐蚀比较严重的情况下，铝合金的耐腐蚀能力甚至高于大部分不锈钢。
C．铝合金挂件采用6063-T5的铝合金型材，按高精级标准生产，具有较好的精度。
D．铝合金挂件与陶板的连接位置设计有硅酮胶，使铝合金与陶板之间处于软连接状态，在地震作用下具有较好的减震消能作用。
3．采用不设横梁，只设立柱的骨架体系。
A．陶板的高度只有200，如果每隔200设置角钢横梁，不但增加了用钢量，还增加了骨架的安装工作量。
B．陶板的长度只有650，每块陶板需要4个挂点，不管有没有横梁，铝合金挂件的数量都不会改变，只是有横梁时，铝合金挂件座较短，没有横梁时，铝合金挂件座较长，用不到100长的铝合金挂件座换回一条650长的角钢，具有较好的经济性。
C．采用90*90*4的方钢管立柱，在减小钢管高度，降低幕墙厚度的同时，增加立柱的抗侧向稳定及扭转的能力。
幕墙结构计算书模板
******大厦幕墙工程计算书设计单位：日期：目录第一章：工程概况第二章：构造设计理论和标准第三章：幕墙材料的物理特性及力学性能第四章：荷载和作用计算第五章：框支承玻璃幕墙构造计算第六章：铝板幕墙构造计算第七章：玻璃肋点支承玻璃幕墙构造计算第八章：全玻璃幕墙构造计算第九章：石材幕墙构造计算第一章工程概况1.1 工程名称：******大厦1.2 工程地点：**市1.3 幕墙高度：83.800米1.4 抗震设防烈度：幕墙按七度设防烈度设计1.5 幕墙防火等级：二级1.6 隔声减噪设计标准等级：三级1.7防雷分类：二类1.8荷载及其组合：幕墙系统在构造设计时考虑以下荷载及其组合●风荷载●雪荷载●幕墙自重●施工荷载●地震作用1.9构件验算：幕墙系统设计时验算如下节点和构件●面材板块的强度验算和挠度控制●构造胶的宽度和厚度●骨架的强度验算和挠度控制●幕墙系统与建筑主体构造的连接●连接配件强度验算第二章构造设计理论和标准2.1本构造计算过程均遵循如下标准及标准：2.1.1 ?建筑幕墙?JG3035-19962.1.2 ?玻璃幕墙工程技术标准?JGJ102-20032.1.3 ?金属与石材幕墙工程技术标准? JGJ133-20012.1.4 ?建筑构造荷载标准?GB50009-20012.1.5 ?建筑抗震设计标准? GB50011-20012.1.6 ?钢构造设计标准?GB50017-20032.1.7 冷弯薄壁型钢构造技术标准? GBJ50018-20022.2 构造设计和计算时均遵守如下理论和标准及相应的计算方法:2.2.1玻璃幕墙、金属与石材幕墙等均按围护构造设计，其主要杆件悬挂在主体构造上，层与层之间设置竖向伸缩缝。
2.2.2玻璃幕墙、金属与石材幕墙各构件及连接件均具有承载力、刚度和相对于主体构造的位移能力，并均采用螺栓连接。
2.2.3幕墙均按7度设防，并遵循“小震不坏、中震可修、大震不倒〞的原那么，在设防烈度地震作用下经修理后幕墙仍可使用，在罕遇地震作用下幕墙骨架不脱落。
陶板幕墙工料分析
628.36
37.70 33.30 24.30 723.67
取费由业主与施工单位协商；2、如果施工现场脚手架已有，且已在土建费内，此部分脚手架费用应减少；3、实际施工中如
架费用应减少；3、实际施工中如没使用硅酮密封胶勾缝，此部分费用应扣除。

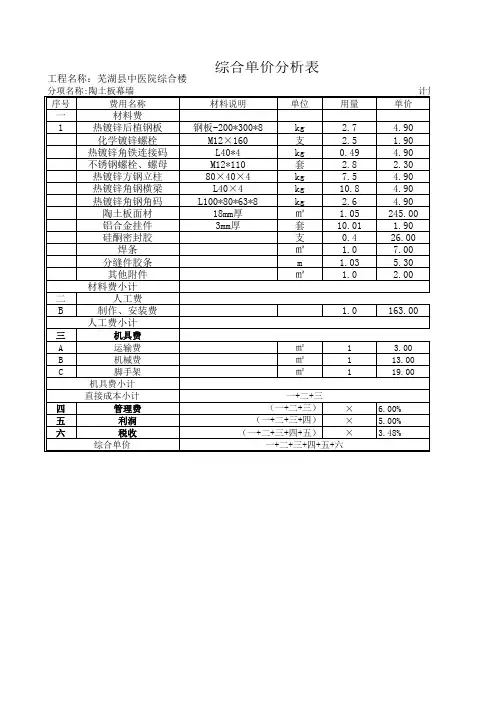

综合单价分析表
工程名称：芜湖县中医院综合楼
分项名称:陶土板幕墙 序号 费用名称 材料说明 单位 计量单位：元/㎡ 用量 单价
一 1
二 B
三 A B C
材料费 热镀锌后植钢板 化学镀锌螺栓 热镀锌角铁连接码 不锈钢螺栓、螺母 热镀锌方钢立柱 热镀锌角钢横梁 热镀锌角钢角码 陶土板面材 铝合金挂件 硅酮密封胶 焊条 分缝件胶条 其他附件 材料费小计 人工费 制作、安装费 人工费小计
6.00% 5.00% 3.48%
注：1、本报价成本价628.36元，管理费与利润是按芜湖县相关规定暂取费，具体取费由业主与施工单位协商；
位：元/㎡ 金额
13.23 4.75 2.40 6.44 36.75 52.92 12.74 257.25 19.02 10.40 7.00 5.46 2.00 430.36 163 163
4.90 1.90 4.90 2.30 4.90 4.90 4.90 245.00 1.90 26.00 7.00 5.30 2.00
1.0
163.00
㎡ ㎡ ㎡ቤተ መጻሕፍቲ ባይዱ
1 1 1
3.00 13.00 19.00
四 五 六
一+二+三 （一+二+三） × （一+二+三+四） × （一+二+三+四+五） × 一+二+三+四+五+六
幕墙计算书
计算书（一）、工程概况（二）．设计参数1．玻璃幕墙最高标高为62m,取62m处风压变化系数μz=1.482．基本风压Ｗ＝0.35KN/m23.年最大温差 : △Ｔ＝80 Ｃ4.玻璃厚度取： 6 1.2=7.2mm（三）、荷载及作用1. 风荷载标准值计算：WK =βD·μS·μZ·WWK：作用在幕墙上的风荷载标准值KN/m2；βD ：阵风风压系数, 取βD=2.25；μS：风荷载体型系数±1.5；μZ：60米高处风压变化系数1.48（C类）；10米高处风压变化系数0.71（C类）W：基本风压：北京地区取0.35KN/m2WK1=βD·μS·μZ·W=2.25×(±1.5)×1.48×0.35 =±1.78 KN/m2WK2=βD·μS·μZ·W=2.25×(±1.5)×0.71×0.35=±0.838KN/m2按《规范》取WK2=±1.0KN/m22．幕墙构件重力荷载玻璃为6(钢化)+12A+6(钢化)Gb=25.6 0.006 2=0.3072KN/m2幕墙所用铝材、附件：GL=0.11KN/m2单元玻璃幕墙自重荷载:G = Gb + GL=0.3072+0.11=0.42KN/m2幕墙单元构件重量:G1=G·L1·b1=0.42 1.228 2.5=1.29KN幕墙最大玻璃块重量:G2=Gb•L2·b2=0.3072×1.228×2.157=0.81KN3．玻璃幕墙构件所受的地震作用：A.幕墙平面外的水平地震作用:qE K =βE·αm a x·G1qE K：水平地震作用标准值（KN）；βE：动力放大系数取3.0；αm a x：水平地震影响系数最大值按8度抗震设防设计取0.16G：幕墙构件(墙面和骨架)的重力: G1=1.29KN;qE K =βE·αh m a x·G1=3 0.16 1.29=0.62KNB.幕墙平面内的垂直地震作用:PE G =βE·αm a x·G1PE G：幕墙构件在平面内的垂直地震作用:KN/m2βE：动力放大系数,取3.0αv m a x：地震垂直作用影响系数，按烈度8度抗震设计设防取0.08G1：单元玻璃幕墙构件自重1.29KNPE G=3 0.08 1.29=0.31KNC.垂直于幕墙平面分布水平地震作用，qE = FE k/A=βE·αm a x·G1/AA：玻璃幕墙构件面积1.228 2.5=3.07m2qE=0.62/3.07=0.2KN/m24. 玻璃幕墙所受荷载与作用效应的组合：(强度计算时用)A.水平荷载和作用效应组合：（最不利组合）S1 = ΨW·γW·WK+ΨE·γE·qEa.水平荷载和作用效应的分项系数γW ：风荷载分项系数, γW=1.4γE ：地震作用分项系数,γE=1.3b.水平荷载和作用效应的组合系数ΨW ：风荷载组合系数, ΨW=1.0ΨE ：地震作用组合系数,ΨE=0.6WK ：风荷载标准值，WK=1.78KN/m2qE : 垂直于幕墙平面分布水平地震作用，qE=0.2KN/m2S11=1.4 1.0 1.78+0.6 1.3 0.2 =2.65KN/m2S12=1.4 1.0 1.0+0.6 1.3 0.2 =1.56KN/m2B.垂直方向荷载和作用效应组合:(最不利组合)S2 =ΨG·γG·SG+ΨE·γE·qEa.荷载和作用组合的分项系数γG ：重力荷载分项系数, γG=1.2γE ：地震荷载分项系数, γE=1.3b.垂直荷载和效应组合系数ΨG :重力荷载组合系数,ΨG=1ΨE :地震荷载组合系数,ΨE=1SG : 单元玻璃幕墙构件重量，SG=G=1.29KNqE : 单元玻璃幕墙构件平面内的垂直地震作用,qE=0.31KNS2=1×1.2×1.29+1×1.3×0.31=1.95KN5. 玻璃幕墙所受荷载与作用效应的组合：(挠度计算时用)水平荷载和作用效应组合：（最不利组合）S31 =ΨW·rW·WK+ΨE·rE·qEa.水平荷载和作用效应的分项系数rW ：风荷载分项系数,rW=1.0rE ：地震作用分项系数,rE=1.0b.水平荷载和作用效应的组合系数ΨW ：风荷载组合系数,ΨW=1ΨE ：地震作用组合系数,ΨE=0.6WK ：风荷载标准值，WK=1.78KN/m2qE : 垂直于幕墙平面分布水平地震作用，qE=0.2KN/m2S31=1.0 1.0 1.78+0.6 1.0 0.2=1.9KN/m2S32=1.0 1.0 1.0+0.6 1.0 0.2=1.12KN/m2（四）、玻璃幕墙的验算1.幕墙杆件的强度验算：幕墙标高最高的为LMC004，标高为61.10m，竖挺地脚间距为2500，水平间距为1228.5；地脚间距最大的为LM0O2,标高为9.6m，竖挺水平间距为1228.5mm,地脚间距为4100mm。
陶土计算书
计算总说明一、工程概况工程地点：银川场地类别：C 类抗震设计烈度：8度，地震加速度0.20g水平地震影响系数：αmax =0.16建筑设计使用年限50年，基本风压取W 0=0.65 kN/mm 2构件承载力抗震调整系数： 1.0RE γ=采用有地震作用效应组合，验算构件承载力公式：/E RE S R γ≤二、计算依据1、《建筑结构可靠度设计统一标准》GB50068-20012、《建筑结构荷载规范》GB50009-2001（2006版）3、《建筑抗震设计规范》GB50011-20014、《钢结构设计规范》GB50017-20035、《金属与石材幕墙工程技术规范》JGJ133-20016、《建筑结构静力计算手册》（第二版）三、主要材料设计指标1、Q235B 挂件型材抗拉、抗压强度设计值 f =215 N/mm 2抗剪强度设计值 fv=125 N/mm 22、陶土板面密度（18mm 厚）： r g =32.0 kg/m 23、奥氏体不锈钢螺栓（A2-70）抗拉强度设计值 f a =320 N/mm 2抗剪强度设计值 f=245 N/mm2v第一部分、陶土板计算此处要计算的为陶土幕墙挂件系统，最大计算标高为100 m第一章、荷载计算一、计算说明面板选用18 mm厚的陶土。
宽度a=595 mm，高度b=295 mm，二、陶土幕墙的自重荷载计算1、幕墙自重荷载标准值G AK：面板自重面荷载标准值面板采用18 mm厚的花岗岩陶土(28kg/m3)G AK=28×18/1000=0.504 kN/m22、幕墙自重荷载设计值r G：永久荷载分项系数，取r G=1.2按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条G G：考虑龙骨和各种零部件等后的玻璃幕墙重力荷载设计值G G=r G·G GK=1.2×0.504=0.60 kN/m2三、陶土幕墙承受的水平风荷载计算1、水平风荷载标准值βgz：阵风系数，取βgz=1.6(计算标高100 m)按《建筑结构荷载规范》GB50009-2001（2006年版）表7.5.1 μS：风荷载体型系数（转角）按《建筑结构荷载规范》GB50009-2001（2006年版）第7.3.3条μsl= -1.5μZ：风压高度变化系数，取μZ=1.7（100m）按《建筑结构荷载规范》GB50009-2001（2006年版）表7.2.1 W：作用在幕墙上的风荷载基本值 0.65 kN/m2按《建筑结构荷载规范》GB50009-2001（2006年版）附表D.4（按50年一遇）W K：作用在幕墙上的风荷载标准值W K=βgz·μS·μZ·W0=1.6×（-1.5）×1.7×0.65=-2.7 kN/m2（表示负风压）2、水平风荷载设计值r W：风荷载分项系数，取r W=1.4按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条W：作用在幕墙上的风荷载设计值W=r W·W K=1.4×-2.7=3.78 kN/m2四、陶土幕墙承受的水平地震荷载计算1、陶土幕墙承受的水平地震荷载标准值αmax：水平地震影响系数最大值，取αmax=0.16按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条βE：动力放大系数，取βE=5.0按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条q EK：作用在幕墙上的地震荷载标准值计算q EK=αmax·βE·G GK=0.16×5.0×0.504=0.403 kN/m22、幕墙承受的水平地震荷载设计值r E：地震作用分项系数，取r E=1.3按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条q E：作用在幕墙上的地震荷载设计值q E=r E·q EK=1.3×0.403=0.524 kN/m2五、荷载组合1、风荷载和水平地震作用组合标准值ψW：风荷载的组合值系数，取ψW=1.0按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条ψE：地震作用的组合值系数，取ψE=0.6按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条q K =ψW·WK+ψE·qEK=1.0×2.448+0.6×0.28=2.616 kN/m22、风荷载和水平地震作用组合设计值q=ψW ·W+ψE·qE=1.0×3.78+0.6×0.524=4.09 kN/m2第二章陶土板强度计算1、陶板强度采用国际通用有限元分析软件ANSYS进行验算，计算结果应力云图见下图：2、风荷载与地震荷载组合作用下陶板截面最大应力设计值σ=3.471MPa<13.5MPa陶板抗弯应力可以满足要求。
幕墙计算书
计算项目: 幕墙立柱横梁计算[ 基本信息]立柱横梁材料: 铝型材立柱间距: 1.2 m立柱层高: 3 m立柱截面惯性矩: 137100 mm4立柱截面抵抗矩: 5480 mm3立柱截面面积: 3.67 mm2计算模式: 按单跨梁计算应力和挠度.横梁间距: 3 m横梁水平轴抵抗矩: 5480 mm3横梁竖向轴抵抗矩: 5480 mm3设计水平荷载: 2 KN/m2幕墙自重: 0.2 KN/m2[ 横梁应力计算]:qy = q×L= 2×1.2= 2.399 KN/mqx = 1.2×Gk×L= 1.2×0.2×3= 0.72 KN/mMx = 0.125×qx×L^2= 0.125×0.72×1.2^2= 0.129 KN-mMy = ( 1/12 )×qy×L^2= 0.0833×2.399×1.2^2= 0.287 KN-mσ= Mx / (1.05×Wx) + My / (1.05×Wy)= 0.129×10^6/(1.05×5480)+0.287×10^6/(1.05×5480) = 72.555 N/mm2强度满足[ 立柱应力计算]:qx = q×L= 2×1.2= 2.399 KN/mN = 1.2×Gk×H×L= 1.2×0.2×3×1.2= 0.863 KNMx = ( 经计算机按简支梁分析: )= 2.699 KN-mσmax = N/Area + Mx/( 1.05Wx )= 0.863×10^3 /3.67+2.7×10^6 /(1.05×5480)= 704.661 N/mm2设计强度f= (用户查表输入)强度满足[ 立柱挠度计算]:δmax = ( 经计算机按简支梁分析: )= 188.383 mm立柱允许挠度[δ] = (用户查表输入)刚度满足[ 支座反力计算]:Fx = ( 经计算机按简支梁分析: )= 7.19 KNFy = N = 0.863 KN∑F = ( Fx^2 + Fy^2 )^0.5= 7.25 KN[ 支座螺栓计算]:选用直径12mm螺栓,抗剪能力:Nvb = 2 × π ×d^2 ×130 / 4= 2 × 3.14 ×10.36^2 ×130 / 4= 21906 N= 21.9 kN需要螺栓个数:n = ∑F / Nvb = 0.3 颗实际取2 颗立柱型材壁承压计算(壁厚取3mm):Ncb = d × 2 × t × n × [f]= 12 × 2 × 3 × 2 × 120= 17280 N> ∑F强度满足。
幕墙工程量计算书
梁
第 3 页，共 5 页
工程量计算书
工程名称： 序 号 工程或费用名称 东立面（主楼） 北立面 南立面 西立面 东侧裙楼东西立面 西侧裙楼东西立面 单 位 计算式 71.2*47 28.7长*45 28.7*45 56.4*47 25.9*9+25.9*8 31.04*9+30.04*9 结果 在统计表 定额编号 中否 备注
4
清玻璃（墙面）
0.00
第 2 页，共 5 页
工程量计算书
工程名称： 序 号 工程或费用名称 单 位 计算式 (76.48+53.9+55.9+53.9*2+ 42.62）边侧+3长*10根 *188.1高-228百页+95.5*2 入口 2.88*2根*199 （3+3）*199主楼+裙楼 （14.7+56.4）*16根+78*8 裙楼下部 (76+53+55+54+42.6+42.6+4 4.6+42.6+31.3+20.04+31.3 3)边侧 +3*10*188.1+95.55*2入口 处-5.63门-228百页 68.4*8+123+84.75+78*2 69.75*8+33.65*2+6.88*2+7 9.54*2-2.75*4 结果 在统计表 定额编号 中否 备注
东侧裙楼东西立面
西侧裙楼东西立面
3
深灰色氟碳喷涂铝 板百叶 东立面
0.00 11.4*20 （1.09+1.09）*199主楼+ （47.83+56.3+56.3+47.6+4 7.6+112.6）裙楼 （1.2+1.2）*199中 11.4*10个*2层 22.2*8 22.64*8
18mm陶板计算
18mm陶板计算陶板力学计算书(1）北京AAA项目按C类地区计算风压(2).风荷载计算:幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001 7.1.1 采用风荷载计算公式: Wk=βgz×μz×μs×W0其中: Wk---作用在幕墙上的风荷载标准值(kN/m^2)βgz---瞬时风压的阵风系数,按《建筑结构荷载规范》GB50009-2001取定根据不同场地类型,按以下公式计算:βgz=K(1+2μf)其中K为地区粗糙度调整系数，μf为脉动系数A类场地: βgz=0.92*(1+2μf) 其中：μf=0.387*(Z/10)^(-0.12) B 类场地: βgz=0.89*(1+2μf) 其中：μf=0.5(Z/10)^(-0.16) C类场地: βgz=0.85*(1+2μf) 其中：μf=0.734(Z/10)^(-0.22) D 类场地: βgz=0.80*(1+2μf) 其中：μf=1.2248(Z/10)^(-0.3) μz---风压高度变化系数,按《建筑结构荷载规范》GB50009-2001取定, 根据不同场地类型,按以下公式计算:A类场地: μz=1.379×(Z/10)^0.24B类场地: μz=(Z/10)^0.32C类场地: μz=0.616×(Z/10)^0.44D类场地: μz=0.318×(Z/10)^0.60本工程属于C类地区,故μz=0.616×(Z/10)^0.44μs---风荷载体型系数,按《建筑结构荷载规范》GB50009-2001取为：2.0 W0---基本风压,按全国基本风压图,北京地区取为0.450kN/m^2(3).地震作用计算:qEAk=βE×αmax×GAK其中: qEAk---水平地震作用标准值βE---动力放大系数,按 5.0 取定αmax---水平地震影响系数最大值,按相应设防烈度取定:6度: αmax=0.047度: αmax=0.088度: αmax=0.169度: αmax=0.32北京设防烈度为7度,故取αmax=0.080GAK---幕墙构件的自重(N/m^2)(4).荷载组合:结构设计时，根据构件受力特点，荷载或作用的情况和产生的应力(内力)作用方向，选用最不利的组合，荷载和效应组合设计值按下式采用：γGSG+γwυwSw+γEυESE+γTυTST各项分别为永久荷载：重力；可变荷载：风荷载、温度变化；偶然荷载：地震水平荷载标准值: qk=Wk+0.5qEAk水平荷载设计值: q=1.4Wk+0.5×1.3qEAk荷载和作用效应组合的分项系数,按以下规定采用:①对永久荷载采用标准值作为代表值，其分项系数满足：a.当其效应对结构不利时：对由可变荷载效应控制的组合，取1.2；对有永久荷载效应控制的组合，取1.35b.当其效应对结构有利时：一般情况取1.0；对结构倾覆、滑移或是漂浮验算，取0.9②可变荷载根据设计要求选代表值，其分项系数一般情况取1.4一、风荷载计算1、标高为40.000处风荷载计算(1). 风荷载标准值计算:Wk: 作用在幕墙上的风荷载标准值(kN/m^2)βgz: 40.000m高处阵风系数(按C类区计算):μf=0.734×(Z/10)^(-0.22)＝0.541βgz=0.85×(1+2μf)=1.770μz: 40.000m高处风压高度变化系数(按C类区计算): (GB50009-2001)μz=0.616×(Z/10)^0.44=1.134风荷载体型系数μs=2.00Wk=βgz×μz×μs×W0 (GB50009-2001) =1.770×1.134×2.0×0.450=1.806 kN/m^2(2). 风荷载设计值:W: 风荷载设计值: kN/m^2rw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=rw×Wk=1.4×1.806=2.528k N/m^2二、陶板力学强度校核:陶板校核: (第1处)1.陶板强度校核校核依据：σ≤[σ]=38.400/2.15=17.860N/mm^2 （附陶板检测报告） Ao: 陶板短边长：0.300mBo: 陶板长边长：0.600ma: 计算陶板抗弯所用短边长度: 0.234mb: 计算陶板抗弯所用长边长度: 0.500mt: 陶板厚度: 18.0mmm1: 四角支承板弯矩系数, 按短边与长边的边长比(a/b=0.468) 查表得: 0.1305Wk: 风荷载标准值: 1.806kN/m^2垂直于平面的分布水平地震作用:qEAk: 垂直于幕墙平面的分布水平地震作用 (kN/m^2)qEAk=5×αmax×GAK=5×0.080×350.000/1000=0.140kN/m^2荷载组合设计值为：Sz=1.4×Wk+1.3×0.5×qEAk=2.619kN/m^2应力设计值为：σ=6×m1×Sz×b^2×10^3/t^2=6×0.1305×2.619×0.500^2×10^3/18.0^2=0.230N/mm^21.582N/mm^2≤17.860N/mm^2 强度可以满足要求2.陶板剪应力校核校核依据: τmax≤[τ]=8.930 N/mm^2τ:陶板中产生的剪应力设计值(N/mm^2)n:一个连接边上的挂钩数量: 2t:陶板厚度: 18.0mmd:槽宽: 6.0mms:挂接件总长度: 40.0mmβ:系数,取1.25对边开槽τ=Sz×Ao×Bo×β×1000/[n×(t-d)×s]=0.614N/mm^20.614N/mm^2≤8.930N/mm^2陶板抗剪强度可以满足3.挂接件校核校核依据: 挂件陶板组合拉拔实验（附检测报告）实测拉拔力平均值为1280N单个挂接件可以承受的剪力[v]= 1280/2.15=595.349KN本工程中单个挂接件的剪力为V= Sz x A=2.619x10^3x0.18/4=97.605N V=97.605N≤[v]=595.349N 所以挂接件的抗剪满足要求。
幕墙预埋件计算书
幕墙预埋件计算书1荷载计算1.1风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算：wk =βgzμzμs1w……7.1.1-2[GB50009-2001 2006年版]上式中：wk：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：20m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.1B类场地：βgz =0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16C类场地：βgz =0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22D类场地：βgz =0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于C类地形，20m高度处瞬时风压的阵风系数：βgz=0.85×(1+2×(0.734(Z/10)-0.22))=1.9213μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于C类地形，20m高度处风压高度变化系数：μz=0.616×(Z/10)0.44=0.8357μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表7.3.1采用；2. 负压区-对墙面，取-1.0-对墙角边，取-1.8二、内表面对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。
