天然气管道运行模拟及仿真技术研究
天然气管道运行模拟及仿真技术研究1011202045 蔡永军 科学计算选讲结课论文为了预测天然气管道运行状态，制定合理的管输计划，更好的配置设备开机，天然气管道输送过程中需要进行工况模拟及仿真。
实际工作中需要建立压缩机、阀门等设备的模型，确定管段的控制方程、气体的状态方程，针对给出的初始条件和边界条件，筛选确定天然气管网数学模型的离散方法与非线性方程组的求解算法寻找合理的非线性方程的求解算法，得到合理的数值解。
1天然气管道仿真数学模型 1.1管段的控制方程对于管道中的任意管段，经过适当的简化可以用下列公式来描述： 连续性方程：()0A At xρρμ∂∂+=∂∂ （1） 运动方程：2()(.)sin()2A P A A A g A t x x Dρμρμμρμρθλ∂∂∂+=---∂∂∂ （2）能量方程：221(())(.())22sin()()W Ph A h PAAA g Dk T T txxμμρρμρρμθπ∂-+∂+∂+=----∂∂∂ （3）式中：A ——管道的横截面积，m 2；ρ——流体密度，kg/m 3； t ——时间，s ； x ——坐标，m ； u ——速度，m/s ； P ——压力，Pa ； θ——管道倾角，rad ； λ——水力摩阻系数； D ——管道内径，m ； T ——流体温度，k ；k 1——流体至管壁的换热系数；h ——比焓；T w ——管壁的温度，k 。
1.2 阀门控制方程阀门控制方程如下：120dw up g M M MC h h ρ-=-== （4） 式中： M up ——阀门入口质量流量，kg/s ；M dw ——阀门入口质量流量，kg/s C g ——阀门系数；P up ——阀的入口压力，Pa ；P dw ——阀的出口压力，Pa 。
1.3压缩机控制方程简化后的压缩机控制方程如下222111001()()dw up fuel m mdw up n n a b Q c Q n n M M M T T εε-=++-== （5）式中：ε——压缩机压比；m ——多变压缩指数；n ——压缩机的实际转速，rpm ； n 0——压缩机的额定转速，rpm ； a 1, b 1, c 1——系数；Q ——给定状态下的体积流量，m 3/s ； 1.4 理想调节阀阀控制方程理想调节阀控制方程如下：12dw up dw M M P c h h -=== （6） 2气体的状态方程采用BWRS 气体状态方程，如下：230000023436222()()()(1)exp()C D E d P RT B RT A bRT a T T T T d c a T Tρρρραργργρ=+--+-+--++++- （7）式中：P ——系统压力，KPa ； T ——系统温度，K ；ρ——混合气体密度，Kmol/m3； R ——气体常数，8.3143KJ/( Kmol .K)。
A 0、B 0、C 0、D 0、E 0、a 、b 、c 、d 、α、γ为方程的是一个参数，根据（8）确定。
1/21/2000110011/21/23000111/21/24000111/21/250001131/311/31(1)(1)(1)(1)n ni j i i ij i j ni ii nni j i i iji j nni j i i ij i j nni j i i ij i j n i i i n i i i A x x A A k B x B C x x C C k D x x D D k E x x E E k a x a b x b ============-==-=-=-⎡⎤=⎢⎥⎣⎦⎡⎤=⎢⎣⎦∑∑∑∑∑∑∑∑∑∑∑331/3131/3131/3131/31n i i i n i i i n i i i n i i i c x c d x d x x γγαα====⎥⎡⎤=⎢⎥⎣⎦⎡⎤=⎢⎥⎣⎦⎡⎤=⎢⎥⎣⎦⎡⎤=⎢⎥⎣⎦∑∑∑∑ （8）式中：x i 、x j ——混合气体中i 和j 组分的摩尔分数；k ij ——为i 、j 组分间的交互作用系数。
3气体的焓方程气体的焓方程如下：0000002342522422456(2)1417(23)(6)25(3)exp()]2C D E h h B RT A T T Td d bRT a a a T T c T ρρργργργργ=+--+++--+++--- （9） 4 管道周边的热力模型管道的有效土壤厚度采用等效圆筒法，传热半径由下式计算：20.521122((()1)1)H H R R R D D-=+-- （10）式中：R 2-R 1——土壤厚度，m ；R 1——从管道中心至土壤层的半径，m ； H ——至管道中心的实际埋深，m ； D ——管道直径，m 。
管道和周围环境的瞬态热力模型计算式如下：()/r r p t k rT r C T ρ= （11）式中：k ——周围环境导热系数；r ——传热半径； T r ——r 处的气体温度； C p ——气体定压比热； T t ——t 时刻的气体温度。
单位管长热流量由下式表示。
通过该公式计算管壁在任意节点的温度。
2012112()()ln(()/)w w k T T k D T T R R R πφπ-==-- （12）式中：k 2——管壁至土壤换热系数；K 1——流体至管壁换热系数； T w ——管壁温度； T 0——R 2处的温度； T ——气体温度。
5 水力摩阻系数计算式管段控制方程涉及的水力摩阻系数λ采用F.Colebrook －White 公式计算，该公式表达如下：101/ 1.73852log (2/))e e D R =-+ （13）式中，e/D ——管道粗糙度和内径的无因次比；R e ——雷诺数。
6控制方程的离散化由管道控制方程与气体状态方程组成的非线性偏微分方程组，一般不能得出管流气体基本变量的解析解，因此有必要应用计算数学的方法求解偏微分方程组的数值解。
本专题中选用中心隐式差分法对控制方程进行离散化。
确定采用的基本变量为气体的密度（ρ）、速度（u ）和温度（T ）。
6.1离散形式引进变量φ，φ代表三个流动基本中的任意一个。
在时间步长为Δx , 空间步长为Δt 的情况下，以空间i 和时间网格点t 采用中心隐式差分格式，则有以下离散形式：对于基本流动变量：11114k k k k i i i i φφφφφ+++++++=（14）基本流动变量对时间的一阶偏导数：11112k k k ki i i it tφφφφφ++++-+-∂=∂∆ （15）基本流动变量对空间的一阶偏导数：11112k k k ki i i ix xφφφφφ++++-+-∂=∂∆ （16）基本流动变量对时间的二阶偏导数：121212211122222(2)2(2)(2)16k k k k k k k k k i i i i i i i i i t tφφφφφφφφφφ++++++++++++-++-++-+∂=∂∆ （17） 基本流动变量对空间的二阶偏导数：111222221212122(2)2(2)(2)16k k k k k k k k k i i i i i i i i ix xφφφφφφφφφφ++++++++++++-++-++-+∂=∂∆ （18） 基本流动变量对空间及时间的二阶偏导数：2222216k k k k i i ii x t x tφφφφφ+++++--∂=∂∂∆∆ （19） 6.2 离散后的控制方程离散后的控制方程如下： 离散后的连续性方程：111111*********k k k k k k k k k k k k i i i i i i i i i i i iu u u u t xρρρρρρρρ++++++++++++-+--+-+=⨯∆⨯∆ （20）离散后的运动方程：11111111111111221122111111112111122()()()()2()()0244k k k k k k k k k k k k i i i i i i i i i i iik k k k k k k k i i i i i i i i k k k k k k k k i i i i i i i i u u u u P P P P t xu u u u xu u u u D ρρρρρρρρρρρρλ++++++++++++++++++++++++++++-+--+-+⨯∆⨯∆-+-+⨯∆+++++++⨯= （21） 离散后的能量方程：11111221111311111111111122111111111111-()-(-())22211()((2211-()-(-())222k k k k k k k k k k i i i i i i i i i i k k k k k k ki i i i i i i k k k k k k k k k k i i i i i i i i i i h P u h P u tu h u u h u h P u h P u tρρρρρρρρρρ++++++++++++++++++++++++++++++++++⨯∆+-++++⨯∆3111113311111))211()(())222(4)0k i k k k k k k kk i i i i i i i i k k k k i i i i w x u h u u h u xk T T T T T Dρρ+++++++++⨯∆+-++⨯∆++++-= （22）6.3 初始条件与边界条件初始条件指系统开始运行时的初始压力、流量或温度的分布状态。
边界条件指某一管段起始节点和终止节点上的约束条件。
主要包括：(1) 管段端点上的输油泵、压缩机或阀门等的出入口压力、流量、温度、转速、压比或开度设定值；(2) 气源对应节点的压力、流量或温度设定值； (3) 分输点对应节点的压力、流量或温度设定值； (4) 节点处压力、流量或温度的一致性； (5) 节点处压力、流量或温度的范围控制值；(6) 管道物理元件周围的温度场状况。
7非线性方程组的求解算法离散后的控制方程配合边界条件和初始条件才能封闭，封闭后形成了非线性方程组，对于该非线性方程组选取牛顿迭代法进行求解。
若采用()C x x b =的矩阵形式（其中C(x)为非线性方程组的系数矩阵），则123(,,,...,)T n x x x x x =为需要求解的向量，123(,,,...,)T n b b b b b =为等式右边的向量。
（1） 牛顿拉普森迭代法设迭代函数列123(,,,...,)Tn F F F F F = 迭代变量123(,,,...,)T n x x x x x = 迭代增量123(,,,...,)Tn x x x x x ∂=∂∂∂∂ 迭代函数123(,,,...,)i i n F F x x x x = 牛顿拉普森迭代公式如下：1k k k x x x δ+=- （5.7-1）对于迭代函数F ， 将求解非线性方程组问题转化成为寻根问题，也即要求下式成立：123(,,,...,)0T n F F F F F == （5.7-2）对任意点x 0和它的相邻点/邻域（x 0+△x ）， 通过泰勒展开式我们有：2001()()() 1,2,...,nii i j j F F x x F x x x i n xjδδοδ=∂+=++=∂∑ （5.7-3）若采用矩阵形式，则有：200()()() F x x F x J x x δδοδ+=++ （5.7-4）其中 J 为n ×n 的雅可比矩阵且iij jF J x ∂=∂。
天然气仿真实训个人总结

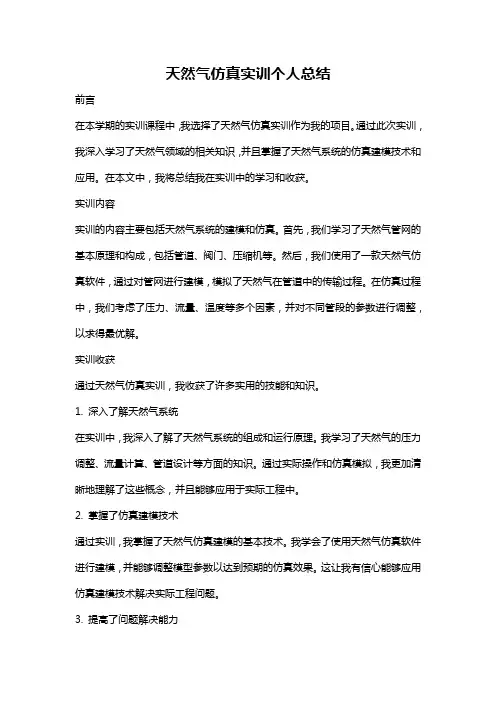

天然气仿真实训个人总结前言在本学期的实训课程中，我选择了天然气仿真实训作为我的项目。
通过此次实训，我深入学习了天然气领域的相关知识，并且掌握了天然气系统的仿真建模技术和应用。
在本文中，我将总结我在实训中的学习和收获。
实训内容实训的内容主要包括天然气系统的建模和仿真。
首先，我们学习了天然气管网的基本原理和构成，包括管道、阀门、压缩机等。
然后，我们使用了一款天然气仿真软件，通过对管网进行建模，模拟了天然气在管道中的传输过程。
在仿真过程中，我们考虑了压力、流量、温度等多个因素，并对不同管段的参数进行调整，以求得最优解。
实训收获通过天然气仿真实训，我收获了许多实用的技能和知识。
1. 深入了解天然气系统在实训中，我深入了解了天然气系统的组成和运行原理。
我学习了天然气的压力调整、流量计算、管道设计等方面的知识。
通过实际操作和仿真模拟，我更加清晰地理解了这些概念，并且能够应用于实际工程中。
2. 掌握了仿真建模技术通过实训，我掌握了天然气仿真建模的基本技术。
我学会了使用天然气仿真软件进行建模，并能够调整模型参数以达到预期的仿真效果。
这让我有信心能够应用仿真建模技术解决实际工程问题。
3. 提高了问题解决能力在实训过程中，我遇到了许多问题和困难。
有时仿真结果与预期不符，有时软件操作不熟练导致出错。
但是通过分析问题、查找解决方法、与同学讨论，我逐渐提高了问题解决的能力。
我学会了从多个角度思考问题，并找到最合适的解决方案。
实训心得在实训中，我不仅学到了专业知识和技能，还积累了宝贵的实践经验。
以下是我在实训中的几点心得体会：1. 多动手实践实训课程是理论与实践相结合的课程，而实践是增加理解和掌握知识的最有效方法。
我在实训中充分利用了软件进行建模和仿真实验，通过动手实践，我更加深入地理解了理论知识。
2. 注重团队合作在实训中，我与同学们一起合作完成了各种实验和项目。
通过合作，我们互相帮助、共同解决问题，并最终完成了实训目标。
天然气管网系统动态模拟与优化输配研究进展
目前，天然气管网系统的规模越来越大，其构造与设施也越来越复杂。
这样就使调度管理趋于复杂，经验调度的管理方法也已经不能适应发展的需要，因而实现管理现代化、决策科学化的要求也就越来越成为一个迫切需要解决的课题［２］。
管网优化输配是调度管理的一个重要内容，对其进行研究具有重要意义。
现对研究现状进行综述。
１． 动态模拟进展天然气管网系统动态模拟研究主要包括两个方面的内容：建立描述天然气在管道中流动的数学模型；求解该数学模型的方法［１］。
下面对天然气管网系统动态模拟的数学模型、求解方法综述如下［２］。
１９０２年意大利学者阿列维（Ｌ．Ａｌｌｉｅｖｉ）以严密的数学方法建立了不稳定流动的基本微分方程，奠定了不稳定流动分析的理论基础。
１９１３年他提出了管道不稳定流动模型。
但在气体管道方面，从４０年代至６０年代国外主要还是从事静态计算，其基本方法是用连续性方程和动量方程描述气体在管道内的流动。
通过忽略流体介质随时间的变化，并在一定条件下得到管道内流量随压力变化的水力计算基本公式。
当把计算摩阻系数的不同公式代入水力计算基本公式后，可以得到各种形式的实用公式，如威莫斯公式、潘汉德公式、前苏公式等。
在确定管内气体压力分布后，可按苏霍夫公式进行热力计算。
天然气管道动态模拟是从６０年代开始的。
由于当时输气管道压力较低，同时受到管道技术和计算机技术的限制，在数学模型和计算方法上都进行了不同程度的近似处理。
如典［２～５］天然气管网系统动态模拟与优化输配研究进展李健 中石化管道储运分公司黄岛油库式中Ｍ－气体的质量流量；Ｐ－气体的压力；ρ－气体的密度；Ｔ－气体的温度；ｆ－摩阻系数；Ｄ－管道内径；Ａ－管道流通面积；Ｒ－通用气体常数；Ｚ－气体压缩系数；θ－管道与水平线间的倾角；ｘ－管长变量；ｔ－时间变量。
其中，第一类模型将气体视为理想气体，并且忽略了能量方程，由此获得的计算结果相当粗糙，它完全不适用于高压输气管道；第二类模型将气体视为实际气体，但也忽略了能量方程，没有考虑气体温度的变化，同时它也把压缩系数视为一常量。
CFD数值模拟技术在天然气支线管道中的应用研究

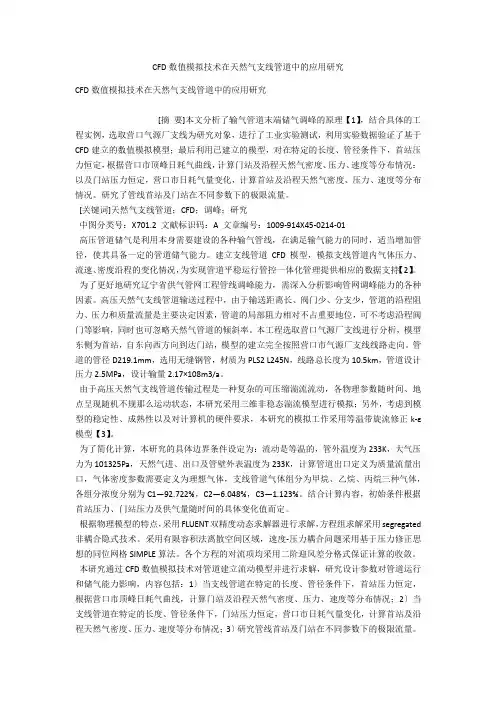

CFD数值模拟技术在天然气支线管道中的应用研究CFD数值模拟技术在天然气支线管道中的应用研究[摘要]本文分析了输气管道末端储气调峰的原理【1】，结合具体的工程实例，选取营口气源厂支线为研究对象，进行了工业实验测试，利用实验数据验证了基于CFD建立的数值模拟模型；最后利用已建立的模型，对在特定的长度、管径条件下，首站压力恒定，根据营口市顶峰日耗气曲线，计算门站及沿程天然气密度、压力、速度等分布情况；以及门站压力恒定，营口市日耗气量变化，计算首站及沿程天然气密度、压力、速度等分布情况。
