《注塑成型培训教材》课件
翘曲
总结词
翘曲是指塑料制品在冷却过程中，由于各部 位冷却速率不均或收缩率差异，导致产品发 生弯曲或扭曲的现象。
详细描述
翘曲会影响塑料制品的外观质量和尺寸精度 ，甚至导致装配困难。翘曲的原因可能包括 模具温度分布不均、塑料收缩率不一致或注 射工艺参数设置不当。解决方案包括优化模 具温度分布、选择收缩率相近的塑料材料或 调整注射工艺参数。
模具温度
控制模具的温度，影响塑 料的冷却和固化过程，对 产品质量和生产效率有重 要影响。
加热和冷却系统
设计和维护加热和冷却系 统，确保温度控制的准确 性和稳定性。
压力控制
注射压力
在注射过程中，控制塑料 进入模具时的压力，确保 塑料能够均匀地填充模具 。
保压压力
在塑料填充模具后，通过 施加保压压力，减少塑料 收缩和内部应力，提高产 品质量。
总结词
欠注是指塑料熔体在模具型腔内流动不充分，导致产品局部出现未被塑料填充的区域。
详细描述
欠注通常发生在模具浇口处或模具型腔的深腔处，导致产品出现缺料、不完整或明显的凹陷。可能的原因包括注 射量不足、注射压力低、注射速度慢或模具温度过高。解决方案包括增加注射量、提高注射压力、加快注射速度 和降低模具温度。
同时，注塑成型也存在一些缺点，如模具 成本高、生产周期长、废料处理困难等。
在实际生产中，需要根据制品的具体要求 和生产条件选择合适的成型工艺。
02
注塑成型设备
注塑机简介
注塑机定义
注塑机是一种塑料加工成 型设备，通过高温熔融塑 料，注入模具并冷却固化 ，形成所需形状的塑料制
品。
注塑机发展历程
简述注塑机从最早的手动 压塑机到现在的自动化、 智能化注塑机的发展过程
注塑工艺培训资料PPT课件
• 可能发生熔融开裂,易产生应力集中(内应力)应严 格控制成形条件,塑件宜退火处理,消除内应力.
• 熔融温度高,粘度高,对于大于200克的塑件应用螺 杆式注射机成形,并喷咀应加热,喷咀应用开敞式 延伸喷咀.
第4页/共183页
• 由于粘度高,对剪切件用不敏感,冷却速度快,模绕注系统 应以粗,短为原理,并宜设注料穴,进料口宜取直接进料口, 圆片或扇形等截面较大的进料口,但应防止内应力增大,进 料口附近残余应力,必要时可采用调节式进料口,模具宜加 热,模温一般70-120℃为宜.应注意预出均匀,模具应用耐 磨钢,并淬火.
第18页/共183页
聚对苯二甲酸丁二醇酯 （PBT）性能
表
项目
单位
数值
密度
g/cm3
1.31～1.55
拉伸强度
MPa
56
拉伸模量
MPa
2200
弯曲强度
MPa
87
冲击强度（缺口）
kJ/m2
4
最高连续使用温度
℃
120～140
热变形温度(1.85MPa)
℃
58
熔融温度
℃
224～230
第19页/共183页
小的厚壁塑件宜取高。
• 成形条件对塑件成形收缩，缩孔、凹痕影响较大，料 筒温度按塑料品种，塑件形状及注射机类型而造。柱 塞式注射机宜取高，但一般不宜超过300℃，受热时 间不宜超过30分钟，料温高则收缩大，易出飞边，注 射压力按注射机类型，料温，塑件形状尺寸，模具， 注系统而造，注射压力高易出飞边，收缩小方向性强， 注射压力低易发生凹痕、波纹。成形周期按塑件壁厚 而造，厚则取长，薄则取短，注射时间及高压时间对 塑件收缩，凹痕、变形、缩水影响较大，为了减少收 缩，凹痕、缩水，一般宜取模温低，料温低，树脂粘 度小，注射高压及冷却时间长，注射压力高的成形条
• 熔融温度高,粘度高,对于大于200克的塑件应用螺 杆式注射机成形,并喷咀应加热,喷咀应用开敞式 延伸喷咀.
第4页/共183页
• 由于粘度高,对剪切件用不敏感,冷却速度快,模绕注系统 应以粗,短为原理,并宜设注料穴,进料口宜取直接进料口, 圆片或扇形等截面较大的进料口,但应防止内应力增大,进 料口附近残余应力,必要时可采用调节式进料口,模具宜加 热,模温一般70-120℃为宜.应注意预出均匀,模具应用耐 磨钢,并淬火.
第18页/共183页
聚对苯二甲酸丁二醇酯 （PBT）性能
表
项目
单位
数值
密度
g/cm3
1.31～1.55
拉伸强度
MPa
56
拉伸模量
MPa
2200
弯曲强度
MPa
87
冲击强度（缺口）
kJ/m2
4
最高连续使用温度
℃
120～140
热变形温度(1.85MPa)
℃
58
熔融温度
℃
224～230
第19页/共183页
小的厚壁塑件宜取高。
• 成形条件对塑件成形收缩，缩孔、凹痕影响较大，料 筒温度按塑料品种，塑件形状及注射机类型而造。柱 塞式注射机宜取高，但一般不宜超过300℃，受热时 间不宜超过30分钟，料温高则收缩大，易出飞边，注 射压力按注射机类型，料温，塑件形状尺寸，模具， 注系统而造，注射压力高易出飞边，收缩小方向性强， 注射压力低易发生凹痕、波纹。成形周期按塑件壁厚 而造，厚则取长，薄则取短，注射时间及高压时间对 塑件收缩，凹痕、变形、缩水影响较大，为了减少收 缩，凹痕、缩水，一般宜取模温低，料温低，树脂粘 度小，注射高压及冷却时间长，注射压力高的成形条
注塑成型工艺培训PPT课件
THANKS FOR WATCHING
感谢您的观看
确保原料干燥、无杂质。
加入料筒
将塑料加入料筒，并确保填充均匀。
塑料加热融化
加热料筒
使塑料在料筒内加热至熔点。
控制温度
保持温度稳定，避免过热或不足。
模具闭合与注射
模具闭合
确保模具紧密闭合，防止塑料溢出。
注射塑料
在高压下将融化的塑料注入模具型腔。
压力保持与冷却
压力保持
保持注射压力，使塑料充分填充型腔。
模具
用于形成塑料制品 的形状和尺寸。
注塑机的分类
立式注塑机
塑料原料从模具上方注 入，适合小型制品的生
产。
卧式注塑机
塑料原料从模具侧面注 入，适合大型制品的生
产。
全自动注塑机
配备机械手和自动化控 制系统，实现塑料制品
的连续生产。
多色注塑机
可以同时注入多种颜色 的塑料原料，适合生产
多色制品。
注塑机的维护与保养
在电子行业中，注塑成型工艺用于制造 各种塑料电子元件和部件，如连接器、 插头、插座等。
02 注塑成型设备
注塑机的结构
射嘴
连接射台和模具， 是塑料熔体的入口。
料筒
储存塑料原料，并 对其进行加热和熔 化。
射台
用于安装和固定模 具，并将塑料熔体 注入模具型腔。
螺杆
旋转时将塑料原料 推向射嘴，并将其 熔化。
制品表面出现银纹或光泽不良
总结词
制品表面出现银纹或光泽不良是由于塑料在熔融流动过程中发生降解或氧化，或者由于 模具温度过高所导致。
详细描述
制品表面出现银纹可能是由于塑料在高温下长时间受热发生降解，导致表面出现银色的 条纹；光泽不良可能是由于模具温度过高，导致塑料表面烧焦或产生其他颜色。
注塑成型工艺及其结构培训课件(共 104张PPT)
第三章 塑料成型工艺及成型制品结构工艺性
2019年2月3日
3.1塑料注射模塑工艺
四、注射成型工艺条件
3.成型时间
问题 学习目标 注塑模塑原理 注射设备 注射模塑工艺 模塑工艺条件 课后作业 返回首页
成型周期或总周期 —— 完成一次注射模塑过程
所需的时间。 注射时间
保压时间
充模时间
成型周期
闭模冷却时间
充模
冷却 固化
塑件
第三章 塑料成型工艺及成型制品结构工艺性
2019年2月3日
3.1塑料注射模塑工艺
二、注射成型设备
1.注射机的主要作用
问题 学习目标 注塑模塑原理 注射设备 注射模塑工艺 模塑工艺条件 课后作业 返回首页
加热熔融塑料，达粘流态
在一定压力和速度下将塑料注入型腔
注射结束，进行保压与补缩
②喷嘴温度：
略低于料筒最高温度：防止熔料在喷嘴处产生“流涎” 现象；但温度也不能太低，否则易堵塞喷嘴。
③模具温度：
温度过高 —— 成型周期长，脱模后翘曲变形，影响尺寸精度；
温度太低 —— 产生较大内应力，开裂，表面质量下降。
第三章 塑料成型工艺及成型制品结构工艺性
2019年2月3日
3.1塑料注射模塑工艺
相变温度10～20℃。
调湿： 将刚从模具中脱出的塑件放在热水中(100～ 120℃)，隔绝空气，进行防氧化处理，达到吸湿 平衡。调湿后缓冷至室温。
第三章 塑料成型工艺及成型制品结构工艺性
2019年2月3日
3.1塑料注射模塑工艺
四、注射成型工艺条件
问题 学习目标 注塑模塑原理 注射设备 注射模塑工艺 模塑工艺条件 课后作业 返回首页
机械式压机：螺旋式压力机 按传动方式分 液压机：水压机和油压机
注塑成型工艺培训课件(ppt60页).pptx
曲线1是机筒计量室中注射压力随时间变 化的曲线；曲线2是喷嘴末端的压力变化 曲线；曲线3是型腔始端（浇口处）的压 力曲线；曲线4是型腔末端的压力变化曲 线。
1）充模。 注射机柱塞或螺杆向前推 进，使机筒前端塑化好的熔体经过喷嘴
及模具浇注系统快速进入并填满闭合型 腔，这一阶段称为充模。其中tA-tB时间段 熔体充满型腔，注射压力迅速达到最大 值p1，喷嘴压力也达到一定的动态压力p2。 充型时间tA-tB是注射成型过程中最重要 的参数，因为熔体在型腔内流动时
的剪切速率及聚合物分子的取向程度都取 决于此。型腔始端压力与末端压力之差 （ pB –pB1）取决于型腔内熔体的流动阻力。
型腔充满后，压力迅速增加并达到 最大值。型腔始端的最大压力为pC,末端 的最大压力为pC1。喷嘴压力迅速增加并 接近注射压力p1。t B-tC是熔体的压实阶段， 约占制品重量15%的熔体被压到型腔内。

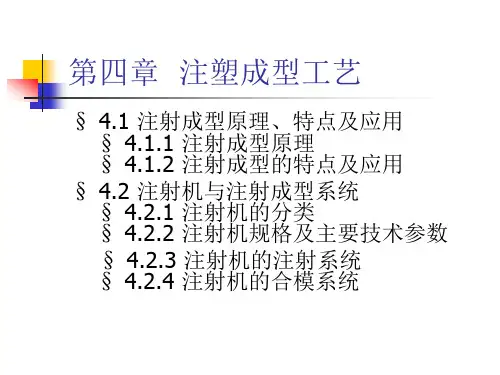

第四章 注塑成型工艺
§ 4.1 注射成型原理、特点及应用 § 4.1.1 注射成型原理 § 4.1.2 注射成型的特点及应用
§ 4.2 注射机与注射成型系统 § 4.2.1 注射机的分类 § 4.2.2 注射机规格及主要技术参数 § 4.2.3 注射机的注射系统 § 4.2.4 注射机的合模系统
第四章 注塑成型工艺
整个倒流过程将从注射压力撤除开始， 至浇口处熔体冻结（简称浇口冻结）时
为止（时间tD -tE）。其型腔压力从pD降为 pE。倒流会使塑件产生收缩、变形及质地 疏松等缺陷。引起倒流的原因是注射压 力撤除后，型腔压力大于流道压力，且 熔体仍具有一定的流动性。如果保压时 间足够长，撤除注射压力时浇口已经冻 结，则倒流现象就不会发生。浇口尺寸 越小，冻结越快。但浇口冻结过快，会 影响补缩，从而降低制品性能。当喷嘴 带有止回阀时，也不会出现倒流。
注塑成形培训课件PPT(共 37张)
模具是保证能否制造出合格的成形产品的最重 要的硬件之一。
一般而言，均把注射模分为动模及定模两大部 分。根据模具各部件所起的作用，可将注射模分为 以下几部分： ①成型型腔：由型芯、凹模、镶件等组成 ②浇注系统：将熔融塑料由成形机喷嘴经由浇注系
统（俗称流道）流入型腔。一般由主 流道、分流道、浇口、冷料井等组成 ③导向机构：用于引导及保证动、定模合模的相对 精确定位；一般由导柱、导套组成
成形篇
一、关于塑料射出成形
塑料的成形方法一般分为模塑、层压、压延三 种，模塑又细分为射出成形、挤出成形、吹塑等成 形方法
塑料的射出成形原理：使热塑性或热固性塑料 先在料筒中均匀塑化，然后由柱塞或螺杆推挤到闭 合的模具型腔中成形的一种成形方法
１、射出成形材料
①、按塑料的物理化学性能分类
Ⅰ.热塑性材料 在特定温度范围内能反复加热软化和冷却硬
STJ生产课室是如何维护和保养设备的?
• ②．模具的日常保养和维护 Ⅰ、生产前的保养及维护：
４、射出成形模具
④侧向分型抽芯机构（俗称滑块）：为实现有侧孔 成形件的顺利脱模的装置
⑤托模机构：将成形件和水口（流道）从模具中脱 出的机构；由推杆、复位杆、推杆固 定板、推板等组成
⑥温度调节系统：实现模具温度的恒定。包括冷却 回路系统或电加热系统
⑦排气系统：为排出充模过程中阻碍熔融材料填充 的模具内残留的气体的机构；如在分 型面开排气槽等
化的塑料，即可以回收使用的材料。如ＰＣ、Ａ ＢＳ、ＰＭＭＡ等 Ⅱ.热固性材料
因受热或其它条件能固化成不熔不溶性物料 的塑料。即不能回收使用的材料。如ＰＦ（酚醛 塑料）、ＥＰ（环氧塑料）、公司在使用的ＢＭ Ｃ材料等。
１、射出成形材料
②、按塑料的使用分类 Ⅰ．通用塑料
一般而言，均把注射模分为动模及定模两大部 分。根据模具各部件所起的作用，可将注射模分为 以下几部分： ①成型型腔：由型芯、凹模、镶件等组成 ②浇注系统：将熔融塑料由成形机喷嘴经由浇注系
统（俗称流道）流入型腔。一般由主 流道、分流道、浇口、冷料井等组成 ③导向机构：用于引导及保证动、定模合模的相对 精确定位；一般由导柱、导套组成
成形篇
一、关于塑料射出成形
塑料的成形方法一般分为模塑、层压、压延三 种，模塑又细分为射出成形、挤出成形、吹塑等成 形方法
塑料的射出成形原理：使热塑性或热固性塑料 先在料筒中均匀塑化，然后由柱塞或螺杆推挤到闭 合的模具型腔中成形的一种成形方法
１、射出成形材料
①、按塑料的物理化学性能分类
Ⅰ.热塑性材料 在特定温度范围内能反复加热软化和冷却硬
STJ生产课室是如何维护和保养设备的?
• ②．模具的日常保养和维护 Ⅰ、生产前的保养及维护：
４、射出成形模具
④侧向分型抽芯机构（俗称滑块）：为实现有侧孔 成形件的顺利脱模的装置
⑤托模机构：将成形件和水口（流道）从模具中脱 出的机构；由推杆、复位杆、推杆固 定板、推板等组成
⑥温度调节系统：实现模具温度的恒定。包括冷却 回路系统或电加热系统
⑦排气系统：为排出充模过程中阻碍熔融材料填充 的模具内残留的气体的机构；如在分 型面开排气槽等
化的塑料，即可以回收使用的材料。如ＰＣ、Ａ ＢＳ、ＰＭＭＡ等 Ⅱ.热固性材料
因受热或其它条件能固化成不熔不溶性物料 的塑料。即不能回收使用的材料。如ＰＦ（酚醛 塑料）、ＥＰ（环氧塑料）、公司在使用的ＢＭ Ｃ材料等。
１、射出成形材料
②、按塑料的使用分类 Ⅰ．通用塑料
注塑培训资料_2
胶、射胶直至清洗干净
加料
具，此时应调低顶针向前的速度（即流量的大小）。 ※ 在选择单数托模时，顶针向前动作后，不会即时后退，待下一模关
门时，顶针自动后退。
注塑机维护保养
定期检查
1 每天检查一次 ※ 当注塑机运行时，检查马达、油泵、油管、油阀发出 的噪声及震动情况； ※ 检查系统压力、油温，若温度过高，则检查冷却系统 ※ 观察液压系统的管道、接口、阀体、法兰等是否漏油 ※ 观察冷却系统管道是否漏水； ※ 检查安全装置、紧急停止按钮及指示灯状况； ※ 检查螺丝、螺母等紧固状况； ※ 检查润滑系统。
※ 按手动开模或锁模键，进行开模或锁模调节。 ※ 按手动调模键操作模厚调节来达到适当的锁模力。
三、 低压保护调节
※ 在关模页内，设定好低压保护的时间大小。
※ 在锁模过程中，当低压保护行程到位时，低压保护功 能生效，压力、速度值根据实际情况设定，锁模时碰 上阻碍物体（如水口、产品），此时低压保护的压力 值低，不能继续向前锁模，从而起到保护模具的作 用。在自动方式时，低压保护时间是电子尺到达低压 保护行程开始计时，超过设定的低压保护时间，注塑 机会自动开模，低压保护警报灯亮，同时发出警报 声。在没有阻碍物体的情况下，模具两面刚接触时， 高压锁模行程到位，高压锁模动作开始。
2、射嘴温度
射嘴温度通常是略低于料筒最高温度 的，这是为了防止熔料在直通式射嘴可能 发生的“流涎现象”。射嘴温 度也不能过 低，否则将会造成熔料的早凝而将射嘴堵 死，或者由于早凝料注入模腔而影响制品 的性能
3、模具温度
模具温度对制品的内在性能和 表观质量影响很大。模具温度的高 低决定于塑料结晶性的有无、制品 的尺寸与结构、性能要求，以及其 它工艺条件（熔料温度、注塑速度 及注射压力、注塑周期等）。
加料
具，此时应调低顶针向前的速度（即流量的大小）。 ※ 在选择单数托模时，顶针向前动作后，不会即时后退，待下一模关
门时，顶针自动后退。
注塑机维护保养
定期检查
1 每天检查一次 ※ 当注塑机运行时，检查马达、油泵、油管、油阀发出 的噪声及震动情况； ※ 检查系统压力、油温，若温度过高，则检查冷却系统 ※ 观察液压系统的管道、接口、阀体、法兰等是否漏油 ※ 观察冷却系统管道是否漏水； ※ 检查安全装置、紧急停止按钮及指示灯状况； ※ 检查螺丝、螺母等紧固状况； ※ 检查润滑系统。
※ 按手动开模或锁模键，进行开模或锁模调节。 ※ 按手动调模键操作模厚调节来达到适当的锁模力。
三、 低压保护调节
※ 在关模页内，设定好低压保护的时间大小。
※ 在锁模过程中，当低压保护行程到位时，低压保护功 能生效，压力、速度值根据实际情况设定，锁模时碰 上阻碍物体（如水口、产品），此时低压保护的压力 值低，不能继续向前锁模，从而起到保护模具的作 用。在自动方式时，低压保护时间是电子尺到达低压 保护行程开始计时，超过设定的低压保护时间，注塑 机会自动开模，低压保护警报灯亮，同时发出警报 声。在没有阻碍物体的情况下，模具两面刚接触时， 高压锁模行程到位，高压锁模动作开始。
2、射嘴温度
射嘴温度通常是略低于料筒最高温度 的，这是为了防止熔料在直通式射嘴可能 发生的“流涎现象”。射嘴温 度也不能过 低，否则将会造成熔料的早凝而将射嘴堵 死，或者由于早凝料注入模腔而影响制品 的性能
3、模具温度
模具温度对制品的内在性能和 表观质量影响很大。模具温度的高 低决定于塑料结晶性的有无、制品 的尺寸与结构、性能要求，以及其 它工艺条件（熔料温度、注塑速度 及注射压力、注塑周期等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回目录页
注塑成型条件
计量及可塑化
在成型加工法,射出量的控制 (计量)以及塑料的均匀熔融(可 塑化)是由射出机的可塑化机构 (Plasticating unit)来担任的 模温影响成型周期及成形品质，在实际操作当中是由使用材质的最低适当模温 开始设定，然后根据品质状况来适当调高。
回目录页
注塑成型条件
不均匀的模温分布，会导致不均匀的收缩 和内应力，因而使成型口易发生变形和翘 曲。
回目录页
注塑成型条件
提高模温效果
①加成形品结晶度及较均匀的结构。 ②使成型收缩较充分，后收缩减小。 ③提高成型品的强度和耐热性。 ④减少内应力残留、分子配向及变形。 ⑤减少充填时的流动阴抗，降低压力损失。 ⑥使成形品外观较具光泽及良好。 ⑦增加成型品发生毛边的机会。 ⑧增加近浇口部位和减少远浇口部位凹陷的机会。 ⑨减少结合线明显的程度 ⑩增加冷却时间。
成型加工前，塑胶必须被充分的 干燥。含有水分的材料进入模腔 后，会使制件的表 面出现银绦状 的瑕斑，甚至会在高温时发生加 水分解的现象，致使材质劣化。 因此在成型加 工前一定要对材料 进行预处理，使得材料能保持合 适的水分。
回目录页
注塑成型条件
几种塑料的烘料条件及成型时所能允许的适当水分：
注: ※最佳；○可接受；□尽量避免；×不好
回目录页
松退（SUCK BACK，
DECOMPRESSION）
何为松退：杆旋转进料结束后， 使螺杆适当抽退，可以螺杆前 端熔胶压力降低，此称为松退， 其效果可防止喷嘴部的滴料。
加热筒温度 （Barrel Temperature）
虽然塑料的熔融，大约有60~85%是因 为螺杆的旋转所产生的热能，但是塑料 的熔融状态仍然大受加热筒温度的影响， 尤以靠近喷嘴前区的温度--前区的温度 过高时易 发生滴料及取出制件时牵丝的 现象。
回目录页
几种常见塑料的适当料温、模温及成型收缩率 ：
开始储料了
回目录页
成型过程图解
开模时间 • 整个行程包括公模后移,
模具打开,成品顶出及移 出,模具关闭等。
为下一阶段做好准备了！
回目录页
成型示意模型
產品模穴
模型竖胶道与浇口
噴嘴
冷卻系統
回目录页
成型示意模型
產品模穴
冷卻系統
回目录页
稍后下一节…..
回目录页Biblioteka 注 塑 成 型 条 件 成型前的物料干燥
回目录页
熔体流动过程
凝固层 Frozen Layer
模具 Mold Wall
Melt
Mold Wall
噴泉流區域 Fountain Flow Region
回目录页
熔体流动过程
熔体正在冷却
模
具
P
壁
回目录页
熔体流动过程
波纤
融体流动状态
回目录页
注塑成型周期
充填時間
開模時間
保壓時間 冷卻時間
回目录页
回目录页
注塑成型条件
模温的设定
模温影响成型周期及成形品质，在实际操 作当中是由使用材质的最低适当模温 开 始设定，然后根据品质状况来适当调高。
模温影响成型周期及成形品质，在实际操作当中是由使用材质的最低适当模温 开始设定，然后根据品质状况来适当调高。
正确的说法，模温是指在成形被进行时的 模腔表面的温度，在模具设计及成形工程 的条件设定上，重要的是不仅维持适当的 温度，还要能让其均匀的分布。
背压的高低，是依塑料的粘度及其热 安定性来决定，太高的背压使进料时 间延长，也因旋转剪切力的提高，容 易使塑料产生过热。
背压及产生：当螺杆旋转 进料时，推进到螺杆前端 的熔胶所蓄积的压力称为 背压，在射出成型时，可 以由调整射出油压缸的退 油压力（背压阀）来调节。
回目录页
背压的效果
背压可以有以下的效果：
回目录页
注塑成型条件
螺杆转速 (screw speed)
螺杆转速太快有下列影响： a.塑料的热分解。 b.玻纤（加纤塑料）减短。 c.螺杆或加热筒磨损加快。
塑料的熔融，大体 是因螺杆的旋转所 产生的热量。
★ 在实际应用当中 ，我们可以尽量调 低螺杆转速，使旋 转进料在开模前完 成即可。
回目录页
注 塑 成 型 条 件 背压（BACK PRESSURE）
a.熔胶更均匀的熔解。
b.色剂及填充物更加均匀的分散。
背压可以有以下的效果： a.熔胶更均匀的熔解。
c.使气体由落料口退出。 b.色剂及填充物更加均匀的分散。 c.使气体由落料口退出。 d.进料的的计量准确。
d.进料的的计量准确。色剂及填充物更加均
匀的分散。 c.使气体由落料口退出。
背压的高低，是依塑料的粘度及其热 安定性来决定，太高的背压使进料时 间延长，也因旋转剪切力的提高，容 易使塑料产生过热。
回目录页
成型过程图解
保壓
保留一小段 螺杆向前一点
• 在充填结束后到开模前的这段时间称为“后充 填时间”
• 充填结束后以某一压力维持住螺杆直到浇口冷 却凝固所费的时间称为“保压/维持时间”
• 弥补材料本身的可压缩性及冷却收缩
• 这段时间是由熔体填充模腔99％开始至浇口凝 固为终止。保持压力时亦要预先保留一小段的
熔胶位置在螺杆前。这保压的一段就是防止熔
体凝固收缩后的空洞，或浇口位置的弱处等导
致模件强度不足的关键。
回目录页
成型过程图解
冷卻時間
• 压力维持结束后压力开 始释放,一直到成品固化 到足以顶出时所需的时 间称为冷却时间
• 也是一般所称的固化时 间(Cure Time)
• 当熔体进入模腔，碰到 金属表面时，熔体冷却 的步骤就己经开始
注塑成型工艺
注塑成型过程 注塑成型条件 成型参数设定 成型条件VS产品
成型过程概述
注射成型是一个循环的过 程，每一周期主要包括： 定量加料—熔融塑化—施压 注射—充模冷却—启模取件。 取出塑件后又再闭模，进 行下一个循环。
注塑成型示意图
回目录页
成型三大过程
塑料熔体填模过程 充填阶段：刚注满模腔 增压阶段：模具承受一定压力 补偿阶段：收缩引起补缩。大部分残余 应力在此阶段产生。
成型周期图例
成形週期 充填時間 保壓時間 冷卻時間 開模時間
1 9
22
Sec.
10 2
回目录页
成型过程图解
• 充填
充填时间是指射出机螺杆向前移 动并推动 塑料前进所费的时间,即在压力维持段之前 的时间。
螺杆前进
填充时最关键的是快速及稳 定的 螺杆推 进时间，及 最低和稳定的注塑压力。
填充过程中遇到阻力是由喷咀直径、流道 尺寸、浇口大小、产品厚度，以及模具排气设 计所影响。
注塑成型条件
计量及可塑化
在成型加工法,射出量的控制 (计量)以及塑料的均匀熔融(可 塑化)是由射出机的可塑化机构 (Plasticating unit)来担任的 模温影响成型周期及成形品质，在实际操作当中是由使用材质的最低适当模温 开始设定，然后根据品质状况来适当调高。
回目录页
注塑成型条件
不均匀的模温分布，会导致不均匀的收缩 和内应力，因而使成型口易发生变形和翘 曲。
回目录页
注塑成型条件
提高模温效果
①加成形品结晶度及较均匀的结构。 ②使成型收缩较充分，后收缩减小。 ③提高成型品的强度和耐热性。 ④减少内应力残留、分子配向及变形。 ⑤减少充填时的流动阴抗，降低压力损失。 ⑥使成形品外观较具光泽及良好。 ⑦增加成型品发生毛边的机会。 ⑧增加近浇口部位和减少远浇口部位凹陷的机会。 ⑨减少结合线明显的程度 ⑩增加冷却时间。
成型加工前，塑胶必须被充分的 干燥。含有水分的材料进入模腔 后，会使制件的表 面出现银绦状 的瑕斑，甚至会在高温时发生加 水分解的现象，致使材质劣化。 因此在成型加 工前一定要对材料 进行预处理，使得材料能保持合 适的水分。
回目录页
注塑成型条件
几种塑料的烘料条件及成型时所能允许的适当水分：
注: ※最佳；○可接受；□尽量避免；×不好
回目录页
松退（SUCK BACK，
DECOMPRESSION）
何为松退：杆旋转进料结束后， 使螺杆适当抽退，可以螺杆前 端熔胶压力降低，此称为松退， 其效果可防止喷嘴部的滴料。
加热筒温度 （Barrel Temperature）
虽然塑料的熔融，大约有60~85%是因 为螺杆的旋转所产生的热能，但是塑料 的熔融状态仍然大受加热筒温度的影响， 尤以靠近喷嘴前区的温度--前区的温度 过高时易 发生滴料及取出制件时牵丝的 现象。
回目录页
几种常见塑料的适当料温、模温及成型收缩率 ：
开始储料了
回目录页
成型过程图解
开模时间 • 整个行程包括公模后移,
模具打开,成品顶出及移 出,模具关闭等。
为下一阶段做好准备了！
回目录页
成型示意模型
產品模穴
模型竖胶道与浇口
噴嘴
冷卻系統
回目录页
成型示意模型
產品模穴
冷卻系統
回目录页
稍后下一节…..
回目录页Biblioteka 注 塑 成 型 条 件 成型前的物料干燥
回目录页
熔体流动过程
凝固层 Frozen Layer
模具 Mold Wall
Melt
Mold Wall
噴泉流區域 Fountain Flow Region
回目录页
熔体流动过程
熔体正在冷却
模
具
P
壁
回目录页
熔体流动过程
波纤
融体流动状态
回目录页
注塑成型周期
充填時間
開模時間
保壓時間 冷卻時間
回目录页
回目录页
注塑成型条件
模温的设定
模温影响成型周期及成形品质，在实际操 作当中是由使用材质的最低适当模温 开 始设定，然后根据品质状况来适当调高。
模温影响成型周期及成形品质，在实际操作当中是由使用材质的最低适当模温 开始设定，然后根据品质状况来适当调高。
正确的说法，模温是指在成形被进行时的 模腔表面的温度，在模具设计及成形工程 的条件设定上，重要的是不仅维持适当的 温度，还要能让其均匀的分布。
背压的高低，是依塑料的粘度及其热 安定性来决定，太高的背压使进料时 间延长，也因旋转剪切力的提高，容 易使塑料产生过热。
背压及产生：当螺杆旋转 进料时，推进到螺杆前端 的熔胶所蓄积的压力称为 背压，在射出成型时，可 以由调整射出油压缸的退 油压力（背压阀）来调节。
回目录页
背压的效果
背压可以有以下的效果：
回目录页
注塑成型条件
螺杆转速 (screw speed)
螺杆转速太快有下列影响： a.塑料的热分解。 b.玻纤（加纤塑料）减短。 c.螺杆或加热筒磨损加快。
塑料的熔融，大体 是因螺杆的旋转所 产生的热量。
★ 在实际应用当中 ，我们可以尽量调 低螺杆转速，使旋 转进料在开模前完 成即可。
回目录页
注 塑 成 型 条 件 背压（BACK PRESSURE）
a.熔胶更均匀的熔解。
b.色剂及填充物更加均匀的分散。
背压可以有以下的效果： a.熔胶更均匀的熔解。
c.使气体由落料口退出。 b.色剂及填充物更加均匀的分散。 c.使气体由落料口退出。 d.进料的的计量准确。
d.进料的的计量准确。色剂及填充物更加均
匀的分散。 c.使气体由落料口退出。
背压的高低，是依塑料的粘度及其热 安定性来决定，太高的背压使进料时 间延长，也因旋转剪切力的提高，容 易使塑料产生过热。
回目录页
成型过程图解
保壓
保留一小段 螺杆向前一点
• 在充填结束后到开模前的这段时间称为“后充 填时间”
• 充填结束后以某一压力维持住螺杆直到浇口冷 却凝固所费的时间称为“保压/维持时间”
• 弥补材料本身的可压缩性及冷却收缩
• 这段时间是由熔体填充模腔99％开始至浇口凝 固为终止。保持压力时亦要预先保留一小段的
熔胶位置在螺杆前。这保压的一段就是防止熔
体凝固收缩后的空洞，或浇口位置的弱处等导
致模件强度不足的关键。
回目录页
成型过程图解
冷卻時間
• 压力维持结束后压力开 始释放,一直到成品固化 到足以顶出时所需的时 间称为冷却时间
• 也是一般所称的固化时 间(Cure Time)
• 当熔体进入模腔，碰到 金属表面时，熔体冷却 的步骤就己经开始
注塑成型工艺
注塑成型过程 注塑成型条件 成型参数设定 成型条件VS产品
成型过程概述
注射成型是一个循环的过 程，每一周期主要包括： 定量加料—熔融塑化—施压 注射—充模冷却—启模取件。 取出塑件后又再闭模，进 行下一个循环。
注塑成型示意图
回目录页
成型三大过程
塑料熔体填模过程 充填阶段：刚注满模腔 增压阶段：模具承受一定压力 补偿阶段：收缩引起补缩。大部分残余 应力在此阶段产生。
成型周期图例
成形週期 充填時間 保壓時間 冷卻時間 開模時間
1 9
22
Sec.
10 2
回目录页
成型过程图解
• 充填
充填时间是指射出机螺杆向前移 动并推动 塑料前进所费的时间,即在压力维持段之前 的时间。
螺杆前进
填充时最关键的是快速及稳 定的 螺杆推 进时间，及 最低和稳定的注塑压力。
填充过程中遇到阻力是由喷咀直径、流道 尺寸、浇口大小、产品厚度，以及模具排气设 计所影响。
