电子设备热设计准则1、概述1.1 热设计的目的采用适当可靠的方法控制产品内部所有电子元器件的温度，使其在所处的工作环境条件下不超过稳定运行要求的最高温度，以保证产品正常运行的安全性，长期运行的可靠性。
热设计的重点是通过器件的选择、电路设计(包括容差与漂移设计和降额设计等)及结构设计（主要是加快散热）来减少温度变化对产品性能的影响，使产品能在较宽的温度范围内可靠地工作。
1．减少设备（线路）内部产生的热量，应该是电路设计的一项指标；2．减少热阻，是电子设备结构设计的目的之一；3．保证电气性能稳定，热设计使元件不在高温条件下工作，以避免参数漂移，保持电气性能稳定；4．改善电子设备的可靠性；5．延长使用寿命。
1.2、热设计的主要内容电子设备冷却方法的选择要考虑的因素是：电子元器件(设备)的热耗散密度(即热耗散量与设备组装外壳体积之比)、元器件工作状态、设备的复杂积蓄、设备用途、使用环境条件(如海拔高度、气温等)以及经济性等。
①、元器件的热设计。
主要是减小元器件的发热量，合理地散发元器件的热量，避免热量蓄积和过热，降低元器件的温升，是设计考虑的一项主要指标。
②、印制板的热设计。
有效地把印制板上的热引导到外部。
减少热阻，是结构设计的目的之一。
③、机箱的热设计。
保证设备承受外部各种环境、机械应力的前提下，充分保证对流换热、传导、辐射，最大限度地的把设备产生的热散发出去。
⑴、热量的传递只要存在温差就有热量的传递。
热量的传递有三种基本方式：传热、对流和辐射。
它们可以单独出现，也可能两种或三种形式同时出现。
热量传递的两个基本规律：热量从高温区流向低温区；高温区发出的热量等于低温区吸收的热量。
⑵、热设计需考虑的问题系统热设计应与电路和结构设计同步进行；尽量减少电路发热量；减少发热元件的数量；选择耐热性和热稳定性好的元器件；在结构设计时应合理地选择冷却方法；进行传热通道的最佳设计；尽量减少热阻,热阻是热量传递路径上的阻力。
电子产品热设计

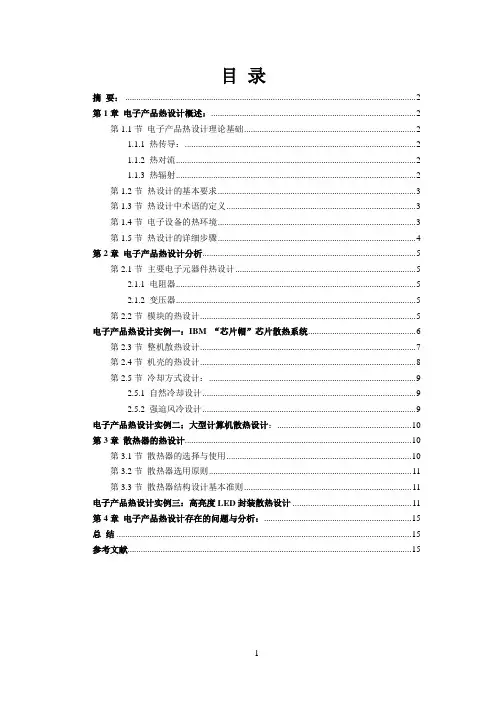

目录摘要： (2)第1章电子产品热设计概述： (2)第1.1节电子产品热设计理论基础 (2)1.1.1 热传导： (2)1.1.2 热对流 (2)1.1.3 热辐射 (2)第1.2节热设计的基本要求 (3)第1.3节热设计中术语的定义 (3)第1.4节电子设备的热环境 (3)第1.5节热设计的详细步骤 (4)第2章电子产品热设计分析 (5)第2.1节主要电子元器件热设计 (5)2.1.1 电阻器 (5)2.1.2 变压器 (5)第2.2节模块的热设计 (5)电子产品热设计实例一：IBM “芯片帽”芯片散热系统 (6)第2.3节整机散热设计 (7)第2.4节机壳的热设计 (8)第2.5节冷却方式设计： (9)2.5.1 自然冷却设计 (9)2.5.2 强迫风冷设计 (9)电子产品热设计实例二：大型计算机散热设计： (10)第3章散热器的热设计 (10)第3.1节散热器的选择与使用 (10)第3.2节散热器选用原则 (11)第3.3节散热器结构设计基本准则 (11)电子产品热设计实例三：高亮度LED封装散热设计 (11)第4章电子产品热设计存在的问题与分析： (15)总结 (15)参考文献 (15)电子产品热设计摘要：电子产品工作时，其输出功率只占产品输入功率的一部分，其损失的功率都以热能形式散发出去，尤其是功耗较大的元器件，如：变压器、大功耗电阻等，实际上它们是一个热源，使产品的温度升高。
因此，热设计是保证电子产品能安全可靠工作的重要条件之一，是制约产品小型化的关键问题。
另外，电子产品的温度与环境温度有关，环境温度越高，电子产品的温度也越高。
由于电子产品中的元器件都有一定的温度范围，如果超过其温度极限，就将引起产品工作状态的改变，缩短其使用寿命，甚至损坏，使电子产品无法稳定可靠地工作。
第1章电子产品热设计概述：电子产品的热设计就是根据热力学的基本原理，采取各种散热手段，使产品的工作温度不超过其极限温度，保证电子产品在预定的环境条件下稳定可靠地工作。
热设计的基本原则
热设计的基本原则
热设计的基本原则：
1.热设计应与电气设计、结构设计同时进行，使热设计，结构设计，电气设计相互兼顾；并应遵守相应的国际，国内行业标准。
2.应将设备内温度控制在所规定的范围内，求得设备温度稳定性，以保证设备内的元器件均能在设定的热环境中长期正常工作。
3.作为设备热设计的温度控制稳定装置，其在规定期限内的可靠性要大于设备的可靠性，必要时可采用冗余措施，考虑相应的设计余量，提高其可靠性。
4.热设计应考虑产品的经济性指标，在保证散热的前提下使其结构简单、可靠且体积最小、成本最低。
热设计不能盲目加大散热余量，尽量使用自然对流或低转速风扇等可靠性高的冷却方式。
-电子产品热设计规范

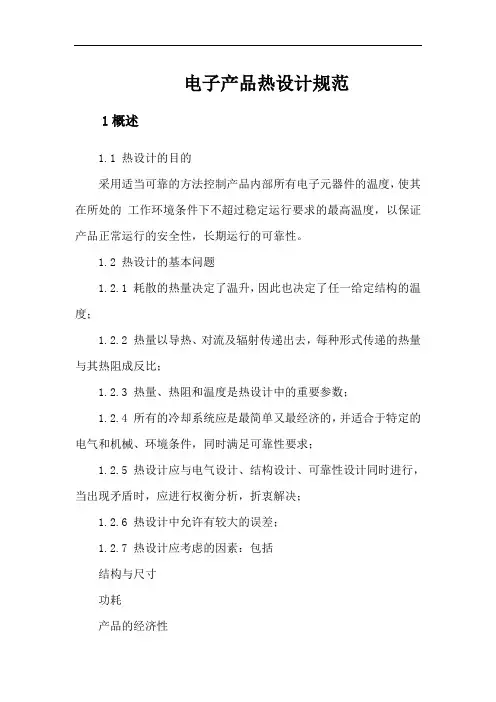

-电子产品热设计规范电子产品热设计规范1概述1.1 热设计的目的采用适当可靠的方法控制产品内部所有电子元器件的温度，使其在所处的工作环境条件下不超过稳定运行要求的最高温度，以保证产品正常运行的安全性，长期运行的可靠性。
1.2 热设计的基本问题1.2.1 耗散的热量决定了温升，因此也决定了任一给定结构的温度；1.2.2 热量以导热、对流及辐射传递出去，每种形式传递的热量与其热阻成反比；1.2.3 热量、热阻和温度是热设计中的重要参数；1.2.4 所有的冷却系统应是最简单又最经济的，并适合于特定的电气和机械、环境条件，同时满足可靠性要求；1.2.5 热设计应与电气设计、结构设计、可靠性设计同时进行，当出现矛盾时，应进行权衡分析，折衷解决；1.2.6 热设计中允许有较大的误差；1.2.7 热设计应考虑的因素：包括结构与尺寸功耗产品的经济性与所要求的元器件的失效率相应的温度极限电路布局工作环境1.3 遵循的原则1.3.1热设计应与电气设计、结构设计同时进行，使热设计、结构设计、电气设计相互兼顾;1.3.2 热设计应遵循相应的国际、国内标准、行业标准;1.3.3 热设计应满足产品的可靠性要求，以保证设备内的元器件均能在设定的热环境中长期正常工作。
1.3.4 每个元器件的参数选择及安装位置及方式必须符合散热要求；1.3.5 在规定的使用期限内，冷却系统(如风扇等)的故障率应比元件的故障率低；1.3.6 在进行热设计时，应考虑相应的设计余量，以避免使用过程中因工况发生变化而引起的热耗散及流动阻力的增加。
1.3.7 热设计不能盲目加大散热余量，尽量使用自然对流或低转速风扇等可靠性高的冷却方式。
使用风扇冷却时，要保证噪音指标符合标准要求。
1.3.8 热设计应考虑产品的经济性指标，在保证散热的前提下使其结构简单、可靠且体积最小、成本最低。
1.3.9 冷却系统要便于监控与维护2热设计基础2.1术语2.1.1 温升指机柜内空气温度或元器件温度与环境温度的差。
电子电气设备热设计

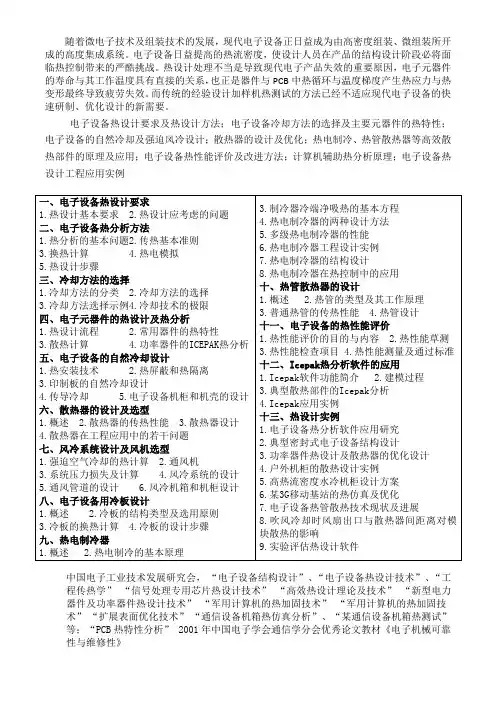

随着微电子技术及组装技术的发展，现代电子设备正日益成为由高密度组装、微组装所开成的高度集成系统。
