电缆符号及意义
电力电缆的种类和符号含义
电力电缆的种类和符号含义电力电缆是连接电源和电器设备的一种重要电气元件。
种类繁多，符号体系也比较复杂。
本文将主要介绍电力电缆的种类和符号含义，希望大家能有更深入的了解。
一、电力电缆的种类1. PVC电缆PVC电缆是一种受欢迎的电力电缆，由铜线芯和聚氯乙烯绝缘体制成。
它适用于低电压电力传输，预制的长度较短，成本相对较低。
由于PVC电缆易于加工和安装，因此它也是很多电工项目的首选。
2. XLPE电缆XLPE电缆是一种高性能电力电缆，由铜线芯和交联聚乙烯（XLPE）绝缘体组成。
这种电缆可以用于中低电压电力传输，预制长度较长，使用寿命长，而且抗电压能力和电缆输出能力较强。
3. 防火电缆防火电缆是一种具有防火性能的电缆，由镁氧电缆和阻燃电缆两种类型组成。
它们的绝缘体均为特殊材料，遇火时能自行熄灭，适用于高层建筑等公共场所的电力传输。
4. 高温电缆高温电缆是一种针对高温环境而设计的电缆，通常使用耐高温材料制作，如氟塑料等。
这种电缆适用于高温和火灾环境下的电力传输，如钢铁、冶金、石油和化工等行业。
5. 其他电缆还有一些特殊应用的电缆，比如塑料光缆、光纤电缆等，适合于不同的行业领域和应用场景。
二、电力电缆的符号含义电力电缆符号是一种标识系统，用于在图表和图纸中表示电力电缆的类型和特性。
下面是一些常见的电力电缆符号含义：1. P：表示使用聚氯乙烯绝缘体制成的电力电缆。
2. XLPE：表示使用交联聚乙烯绝缘体制成的电力电缆。
3. Y：表示这种电缆是高电压电缆。
4. V：表示这种电缆是中电压电缆。
5. U：表示这种电缆是低电压电缆。
6. N：表示这种电缆是电力传输中的中性电缆。
7. C：表示这种电缆是集中式接地电缆。
8. E：表示这种电缆是分散式接地电缆。
9. YJ：表示这种电缆是交联聚乙烯绝缘体制成的高电压电缆。
10. BV：表示这种电缆是使用铜芯线制造的单芯低压电能传输电缆。
总体而言，电力电缆符号能够为电子工程师和电工提供一种通用的标识方式，能够快速地理解和识别不同类型的电力电缆，方便其在电力传输和使用方面进行工作。
电力电缆各型号中符号含义
铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。
WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。
铜芯铝芯ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。
ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。
ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。
ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。
WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-YJLY，交联聚乙烯绝缘聚烯烃护套A(B、C)类阻燃电力电缆可敷设在对阻燃且无卤低烟有要求的室内、隧道及管道中。
电缆符号及意义
电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
电缆标注符号的含义
电缆标注符号的含义时间：2011-02-28 来源：本站作者：本站编辑浏览次数：77021RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
电线电缆符号大全电线电缆符号的含义
电线电缆符号大全电线电缆符号的含义电线电缆符号的含义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、A VVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套规格型号名称使用范围VV VLV 聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
VY VLY 聚乙烯护套电力电缆VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。
烯护套钢带铠装电力电缆VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。
聚乙烯护套钢丝铠装电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
YJY YJLY 聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。
聚乙烯护套钢带铠装电力电缆YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。
电缆、电线符号代表的意义

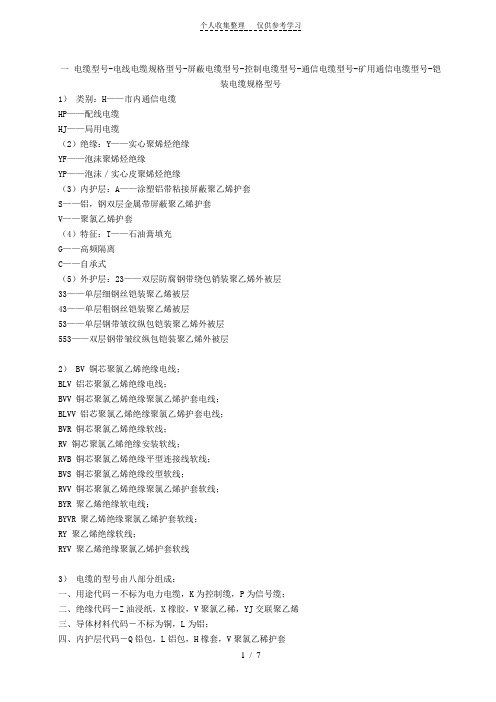

一电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2） BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电力电缆各型号中符号含义
电力电缆各型号中符号含义电力电缆各型号中符号含义35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1）型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。
2）型号组合结构及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义代号含义代号含义代号含义代号含义K 控制电缆 V 聚氯乙烯 V 聚氯乙烯 P 铜丝编织屏蔽 R 软导体结构Y 聚乙烯 P2 铜带屏蔽 ZR 阻燃电缆YJ 交联聚乙烯 Y 聚乙烯 22 钢带铠装 NH 耐火电缆2KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。
KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。
KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。
主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。
交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。
铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。
电缆表示符号
电缆表示符号
线缆上标识字母表示的含义:
B系列:归类属于布电线(硬)，所以开头用B，电压:300/500V R系列:R就是(软)的意思，要做到软，就是增加导体根数 V就是PVC聚氯乙烯，也就是(塑料) L就是铝芯的代码
BV——铜芯聚氯乙烯绝缘电线
BLV——铝芯聚氯乙烯绝缘电线
BVR——铜芯聚氯乙烯绝缘软电线
另外:我们最常用的“护套线”
BVVB——铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 BV、BVR适用于电器仪表设备及动力照明固定布线用
RV——铜芯聚氯乙烯绝缘连接软电线，它比BVR更软，还是2.5是49根
0.25mm铜丝
RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套。
用途:家用电器、小型电动工具、仪表及动力照明 RVVP——铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯，用途:仪器、仪表、对讲、监控、控制安装 CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。
CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。
电缆等级符号大全四级电缆符号
电缆等级符号大全四级电缆符号等级I等级I 电缆符号主要用于低电压和低功率电缆：- LV：低电压（Low Voltage）LV：低电压（Low Voltage）- LV-HV：低电压到高电压（Low Voltage to High Voltage）LV-HV：低电压到高电压（Low Voltage to High Voltage）- MV：中电压（Medium Voltage）MV：中电压（Medium Voltage）- MV-HV：中电压到高电压（Medium Voltage to High Voltage）MV-HV：中电压到高电压（Medium Voltage to High Voltage）- LV-MV：低电压到中电压（Low Voltage to Medium Voltage）LV-MV：低电压到中电压（Low Voltage to Medium Voltage）等级II等级II 电缆符号主要用于中等电压和功率电缆：- HV：高电压（High Voltage）HV：高电压（High Voltage）- HV-EHV：高电压到超高电压（High Voltage to Extra High Voltage）HV-EHV：高电压到超高电压（High Voltage to Extra High Voltage）- EHV：超高电压（Extra High Voltage）EHV：超高电压（Extra High Voltage）等级III等级III 电缆符号主要用于高电压和大功率电缆：- UHV：超高电压（Ultra High Voltage）UHV：超高电压（Ultra High Voltage）- UHV-GHV：超高电压到超超高电压（Ultra High Voltage to Extra Extra High Voltage）UHV-GHV：超高电压到超超高电压（Ultra High Voltage to Extra Extra High Voltage）- GHV：超超高电压（Extra Extra High Voltage）GHV：超超高电压（Extra Extra High Voltage）等级IV等级IV 电缆符号主要用于特高电压和特大功率电缆：- EHV-UHV：超高电压到特高电压（Extra High Voltage toUltra High Voltage）EHV-UHV：超高电压到特高电压（Extra High Voltage to Ultra High Voltage）- UHV-GHV：超高电压到超超高电压（Ultra High Voltage to Extra Extra High Voltage）UHV-GHV：超高电压到超超高电压（Ultra High Voltage to Extra Extra High Voltage）- GHV：特高电压（Extra Extra High Voltage）GHV：特高电压（Extra Extra High Voltage）以上是四级电缆符号的大全，用于表示电缆的等级和电压范围。
电缆符号表示
型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm1：代表单芯SYWV 75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆符号及意义电线电缆符号及意义BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV都是电线的一些型号。
B系列电线属于布电线，因此以B开头。
电压为300/500V的电线根据用途分为电磁线和通用绝缘电线。
绝缘电线也称为布电线，指包覆绝缘层的电线，包括各种连接线和安装线。
其中V代表PVC聚氯乙烯即塑料，L代表铝芯，T代表铜芯（一般省略不写），R代表软，增加导体根数可以使电线更软。
例如，BV是铜芯聚氯乙烯绝缘电线，BLV是铝芯聚氯乙烯绝缘电线，BVR是铜芯聚氯乙烯绝缘软电线。
以上电线结构为导体+绝缘。
以2.5mm2为例，BV有1根直径为1.78mm和7根直径为0.68mm两种，BLV有1根直径为1.78mm，BVR有19根直径为0.41mm。
RV是铜芯聚氯乙烯绝缘连接软电线，比BVR更软，2.5mm2的RV有49根0.25mm铜丝。
RVV是铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套。
此外，我们最常用的“护套线”是BVVB，铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，即2根BV线加一层白色护套。
护套线是指带有护套层的单芯或多芯电线，带护套的电线更安全。
常用的护套线有RVV、BVV、RVVB、BVVB等型号。
护套线可分为硬护套线和软护套线两种，根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般为多芯，扁护套线一般为单芯。
YJV电缆含义YJV电缆全称为交联聚乙烯绝缘聚氯乙烯护套电力电缆，其中Y代表聚乙烯，J代表交联，V代表聚氯乙烯护套。
YJV电缆芯数可为单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等，规格从1.5平方到240平方不等，颜色为黑色。
铜质为国标无氧铜（紫铜），护套为聚氯乙烯PVC。
YJV电缆按GB《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时也可根据用户需要定做电缆。
YJV电缆适用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般用于电路传输的主干道，额定电压为电力线路输配电用（一般额定电压为U0/U）0.6/1---26/35kv。
二、各种字母代表的含义：A：聚胺脂、安装、铝塑料护套（Alpeth）。
B：扁、半、编织、泵、布、聚苯乙烯。
三、电缆常识：电缆分为电力电缆和控制电缆两种。
1、电缆通用符号表示的含义：1〕ZR：阻燃，NH：耐火，ZA(IA)：本安。
2〕用途，K：控制电缆，P：信号电缆，DJ：计算机电缆。
3〕绝缘层：V：聚氯乙烯，Y：聚乙烯，___：交联聚乙烯。
4〕导体：T：铜芯（缺省表示），L：铝芯。
5〕内护层（护套）：V：聚氯乙烯，Y：聚乙烯，Q：铅包，L：铝包，H：橡胶，HF：非燃性橡胶，LW：皱纹铝套，F：氯丁胶，N：___橡皮护套。
常规电缆的型号、名称及用途：序号型号名称使用范围1 VV VLV VY VLY 聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆，敷设在室内、隧道及管道中，不能承受机械外力作用。
2 VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆，敷设在室内、隧道内直埋土壤，套钢带铠装，能承受机械外力作用。
3 VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆，敷设在高落差地区，能承受机械外力作用及相当的拉力。
4 YJV YJLV YJY YJLY 交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆，敷设在室内、隧道及管道中，不能承受机械外力作用。
5 YJV22 YJLV22 YJV23 YJLV23 YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆，敷设在室内、隧道内直埋土壤，套钢带铠装，能承受机械外力作用。
6 ___ 聚氯乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆及地下，不能承受机械外力作用。
7 KVV22 KVV23 聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆，敷设在室内、电缆沟、管道内及地下，能承受机械外力作用。
8 KVVP KVVP2 KVVRP 聚氯乙烯绝缘聚氯乙烯护套铜带/铜丝编织屏蔽控制电缆，敷设在室内、电缆沟、管道内及地下，具有防干扰能力。
KYJV、KYJVR和KYJY是交联聚乙烯绝缘聚氯乙烯/聚乙烯电缆，适用于室内、电缆沟和管道内敷设，KYJYR是带有护套的电缆，可以用于地下控制。
这些电缆具有较强的机械强度。
KYJV22和KYJV23是交联聚乙烯绝缘聚氯乙烯/聚乙烯电缆，适用于室内、电缆沟和管道内敷设，并带有钢带铠装，可以用于地下控制。
这些电缆能够承受更大的机械外力。
KYJVP、KYJYP2和KYJYRP是交联聚乙烯绝缘聚氯乙烯/聚乙烯电缆，适用于室内、电缆沟和管道内敷设，并带有铜带/铜丝编织屏蔽，具有防干扰能力。
___、JKLV、JKY和JKLY是聚氯乙烯/聚乙烯/交联聚乙烯绝缘电缆，适用于架空电力传输等场所。
___和JKLYJ是交联聚乙烯绝缘架空电缆，适用于架空电力传输等场所。
JKTRYJ是软铜芯交联聚乙烯绝缘架空电缆，用于变压器引下线。
___、___和___是交联聚乙烯绝缘轻型架空电缆和钢芯铝绞线交联聚乙烯绝缘架空电缆，用于架空电力传输等场所，并能承受相当的拉力。
铝绞线及钢芯铝绞线用于架空固定敷设。
227IEC01(BV)、227IEC002(RV)、227IEC05(BV)、227IEC06(RV)、227IEC07(BV-90)和6227IEC08(RV-90)是聚氯乙烯绝缘电线，适用于室内布线。
BVR、BVV、BLVV、BVVB和BLVVB是特种电缆，适用于不同的场合。
阻燃电缆ZR-X和隔氧层阻燃电缆GZR-X适用于对阻燃有要求的场所，GZR电缆适用于阻燃要求特别高的场所。
低烟无卤阻燃电缆WDZR-X和隔氧层低烟无卤阻燃电缆GWDZR-X适用于对低烟无卤和阻燃有要求的场所，GWDZR电缆适用于要求低烟无卤阻燃性能特别高的场所。
耐火电缆NH-X和隔氧层耐火电缆GNH-X适用于对耐火有要求的室内、隧道及管道中，GNH电缆除耐火外还要求高阻燃的场所。
低烟无卤耐火电缆WDNH-X和隔氧层低烟无卤耐火电缆GWDNH-X适用于有低烟无卤耐火要求的室内、隧道及管道中，GWDNH电缆除低烟无卤耐火特性要求外，还对阻燃性能有更高要求的场所。
防水电缆FS-X适用于地下水位常年较高，对防水有较高要求的地区。
耐寒电缆H-X适用于环境温度常年较低，对抗低温有较高要求的地区。
环保型防白蚁和防鼠电缆适用于白蚁和鼠害严重地区，以及有阻燃要求的地区。
其中，12FYSZR-X是常规电缆型号，特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
例如，特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，表示为WDZR-YJV。
三相绝缘电线的黄、绿、红三色分别表示交流电压的A、B、C三相。
220V市电相线通常用红色或棕色表示，因为这两种颜色是热色；零线用兰色或绿色、黑色；接地线用黄绿相间的。
一般最常用的是相线红色，零线兰色，接地黄绿。
直流电线中，红色表示正极，黑色表示负极。
按照GB/T2900.10-1984的定义，电线电缆是用于传输电能、信息和实现电磁能转换的线材产品。
我国的电线电缆产品按照用途可分为五大类。
裸电线指仅有导体，而无绝缘层的产品，包括各种金属和复合金属圆单线、架空输电线用的绞线、软接线、型线和型材。
绕组线以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称为电磁线，包括具有各种特性的漆包线、绕包线、无机绝缘线等。
电力电缆用于电力系统的主干线路中传输和分配大功率电能的电缆产品，包括1~330kV及以上的各种电压等级、各种绝缘的电力电缆。
通信电缆和通信光缆用于传输电话、电报、电视、广播、数据和其他电信息的电缆，其中通信光缆是以光导纤维（光纤）作为光波传输介质，进行信息传输；射频电缆适用于无线电通信、广播和有关电子设备中传输射频信号的电缆。
电气装备用电线电缆用于将电能直接传送到各种用电设备、器具的电源连接线路。
电线电缆术语和名词还包括绝缘电缆，由一根或多根绝缘线芯、它们各自的包覆层（如果具有时）、总保护层（如果具有时）、外保护层（如果具有时）和附加的没有绝缘的导体组成；软电缆，使用时要求柔软，并在结构和材料上能满足这一（柔软性）要求的电缆；软线，由多根数小截面的导体组成的软电缆；单芯电缆，只有一根绝缘线芯的电缆。
1.多芯电缆是指有一根以上绝缘线芯的电缆。
2.扁（多芯）电缆是由多根绝缘线芯组成的扁平状的电缆。
3.电缆附件是指在电缆线路中与电缆配套使用的附属装置的总称。
4.裸电线是指没有绝缘层的电线。
5.单线是指单根的导线。
6.绞线是由多根圆线或型线呈螺旋形绞合成的导体。
7.绕组线，也称为电磁线，是用于电机、电器和电工仪器绕组以实现电磁能转换的电线。
8.漆包线具有漆膜绝缘（层）的电线，主要用作绕组线。
9.电力电缆是输配电用的电缆。
10.不滴流电缆是指在最高连续工作温度下浸渍剂不流淌的整体浸渍纸绝缘电缆。
11.分相铅套电缆是每根绝缘线芯分别挤包铅或铅合金（护）套的三芯电缆。
12.充油电缆是用绝缘油作加压流体，并能使油在电缆中自由流动的一种自容式压力型电缆。
13.架空绝缘电缆是用于架空或户外悬挂的绝缘电缆。
14.通信电缆是传输电气信息用的电缆，包括市内通信电缆、长途通信电缆、局用电缆和数据通信电缆。
15.层绞式电缆是许多线组按同心层排列成电缆芯的电缆。
16.单位式电缆是许多线组以束绞或同心绞合组成单元，再将许多单元绞合成电缆芯的电缆。
17.对称电缆是由对称线对组成的电缆。
18.同轴电缆是由同轴对组成的通信电缆。
19.射频电缆是用作无线电台发射和接收天线的馈电线或各种射频通信及测试设备连接线的电缆。
20.电话软线是用作电话设备连接的软电线。
21.导体（导线）是电缆中具有传导电流特定功能的元件。
22.实心导体（导线）是由一根圆线或型线制成的导体（导线）。
23.单一导体是不包覆其它金属层的单线或多根金属线的导体。
24.金属镀层导体是每根单线都镀覆以不同金属或合金薄层的导体。
25.___导体是镀覆锡层的导体。
26.金属包覆导体是由一种金属作为内部分和用冶金加工法（熔接）包覆另一种金属作为外层的导线组成的导体。
27.同心式绞合圆导体是多根单线以螺旋形绞合，成为一层或多层同心层的绞合导体，通常相邻层绞向相反。
28.束合导体是由多根单线，按同一方向，同一节距以螺旋形束合而成的导体。
29.复绞导体是由几个线组螺旋绞合成一层或多层导体，导体中每一组可为同心绞或束合。
30.扇形导体是截面形状近似扇形的型导体。
31.软导体适用于软电缆，由直径足够小的圆线组成的绞合导体。
