土体dp模型参数取值ANSYS中能用于岩土材料的模型只有DP模型。

DP模型是理想弹塑性模型,理想弹塑性即应力(复杂应力情况下应该是等效应力吧)达到屈服极限以后,应力不再增大,但是应变会一直增长。

ANSYS中设定DP模型需要输入3个参数,粘聚力c,内摩擦角fai,膨胀角faif,其中的膨胀角faif 是用来控制体积膨胀的大小的。

在岩土工程中,一般密实的砂土和超强固结土在发生剪切的时候会出现体积膨胀,因为颗粒重新排列了;而一般的砂土或者正常固结的土体,只会发生剪缩。

所以在使用DP模型的时候,对于一般的土,膨胀角faif 设置为0度是比较符合实际的。

对于另外的两个参数粘聚力c,内摩擦角fai,DP模型中指定了如下的关系(为简化,内摩擦角fai记为x,即sin(fai)=sinx)屈服方程:西格玛(应力符号)=6ccosx/[3^0.5*(3-sinx)] ,其中的3^0.5表示3的平方根运算,*号为乘号假定cosx不等于零,将屈服方程的分子分母同时除以cosx,得到下面的式子西格玛(应力符号)=12^0.5c/(3/cosx- tanx)假定西格玛达到最大值,对其进行求导运算,由于西格玛数值曲线的斜率为零,可以得知,在x取为19.47度的时候,可以有最大的屈服极限(屈服应力)。

根据屈服方程再进一步计算有下面的关系(假定c=20kpa,内摩擦角fai(x)不断变化,膨胀角faif)角度 / 屈服应力0 /23.09410 / 24.1419.47 / 24.495 最大值20 /24.49430 /2440 /22.51550 /19.93560 /16.23370 / 11.50180 /5.97090 / 0由上面的数值可以看出,在粘聚力一定的情况下,在0度~30度的范围以内,屈服应力其实变化不大。

在这种情况下,粘聚力的影响相对来说要大很多。

所以对于采用DP模型来进行弹塑性计算的朋友来说,当内摩擦角在这一定的范围以内时,如果屈服极限很小,要调整参数来增大屈服极限(或者是延迟塑性出现),调整内摩擦角作用不大,即使从10度调整到30度,其变化很小,所以基本没什么作用。

第三章土中的应力

第三章土中的应力
2.偏心荷载下的基底压力 pmax
pm in
F G 6e (1 ) lb l
Dr. Han WX
当e<l/6时,基底压力分布图呈梯形,图(a) 当e=l/6时,则呈三角形,图(b) 当e>l/6时,距偏心荷载较远的基底边缘反力为负
基底边缘最大压力:
pmax
2( F G ) 3bk
矩形基础在双向偏心荷载作用下,如基底最小压力 pmin≥0,则矩形基底边缘四个角点处的压力可按下列公式计算:
土 力 学
第3章 土中的应力
Stress
1
《土力学》 第3章 土中的应力
§3.1 概述
震等)的作用下,均可产生土中应力。
土中应力将引起土体或地基的变形,使土工建筑物(如路堤、土坝等)或建 筑物(如房屋、桥梁、涵洞等)发生沉降、倾斜以及水平位移。
Dr. Han WX
土体在自身重力、建筑物荷载、交通荷载或其他因素(如地下水渗流、地
3
《土力学》 第3章 土中的应力
§3.1 概述
Dr. Han WX
土中应力按其作用原理或传递方式可分为有效应力和孔隙应力两种。
土中有效应力是指土粒所传递的粒问应力,它是控制土的体积(或变形)和 强度两者变化的土中应力。
土中孔隙应力是指土中水和土中气所传递的应力,土中水传递的孔隙水应 力,即孔隙水压力;土中气传递的孔隙气应力,即孔隙气压力。 土是由三相所组成的非连续介质,受力后土 粒在其接触点处出现应力集中现象,即在研究土 体内部微观受力时,必须了解土粒之间的接触应
9
Dr. Han WX
《土力学》 第3章 土中的应力
§3.2 土中自重应力
3.2.1 均质土中的自重力
[例题4-1]某建 筑场地的地质柱 状图和土的有关 指标列于图4-5中。 试计算地面下深

土力学第三章 土中应力和地基应力分布

土力学第三章 土中应力和地基应力分布

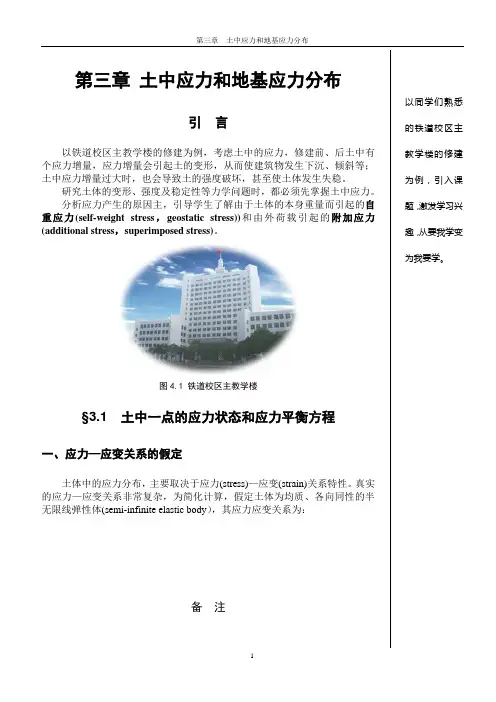

第三章土中应力和地基应力分布引言以铁道校区主教学楼的修建为例,考虑土中的应力,修建前、后土中有个应力增量,应力增量会引起土的变形,从而使建筑物发生下沉、倾斜等;土中应力增量过大时,也会导致土的强度破坏,甚至使土体发生失稳。

研究土体的变形、强度及稳定性等力学问题时,都必须先掌握土中应力。

分析应力产生的原因主,引导学生了解由于土体的本身重量而引起的自重应力(self-weight stress,geostatic stress))和由外荷载引起的附加应力(additional stress,superimposed stress)。

图4.1 铁道校区主教学楼§3.1 土中一点的应力状态和应力平衡方程一、应力—应变关系的假定土体中的应力分布,主要取决于应力(stress)—应变(strain)关系特性。

真实的应力—应变关系非常复杂,为简化计算,假定土体为均质、各向同性的半无限线弹性体(semi-infinite elastic body),其应力应变关系为:备注以同学们熟悉的铁道校区主教学楼的修建为例,引入课题,激发学习兴趣,从要我学变为我要学。

图3.2 土的应力—应变关系二、地基中的几种应力状态1. 三维应力状态z图 3.3 地基中的三维应力状态矩阵形式表达为:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=zz zyzx yz yyyxxz xy xx ijστττστττσσ 2 二维应变状态(平面应变问题)如路堤,沿线路方向应力变化很小,应变可视为0,大坝或挡土墙也属这类问题。

εy =0,由于对称性,0==yz yx ττ 矩阵形式表达为:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=zz zxyyxz xx ijστστσσ0003 侧限应力状态侧向应变为零,即0==y x εε,地基在自重作用下的应力状态即属此应力状态,任何对称面都是对称面,0===zx yz xy τττ备 注采用设问法,从钢材的应力应变关系曲线逐渐引出土的应力应变关系曲线。

土力学名词解释、简答、论述概要-知识归纳整理

土力学名词解释、简答、论述概要-知识归纳整理

知识归纳整理一名词解释:1、孔隙比:土的孔隙体积与土的颗粒体积之比称为土的孔隙比e。

142、可塑性指标:是指黏土受外力作用最初闪现裂纹时应力与应变的乘积。

用来描述土可塑性的物理指标。

143、渗流力:水流经过时必然对土颗粒施加一种渗流作用力,而单位体积土颗粒所受到的渗流作用力为渗流力。

144、变形模量:在部分侧限条件下,土的应力增量与相应的应变增量的比值。

145、应力路径:对加荷过程中的土体内某点,其应力状态的变化可在应力坐标图中以应力点的挪移轨迹表示,这种轨迹称为应力路径。

146、弱结合水:是指紧靠于强结合水的外围而形成的结合水膜,亦称薄膜水。

137、塑性指数:是指液限和塑限的差值(省去%符号),即土处在可塑状态的含水量变化范围。

138、有效应力:经过土粒接触点传递的粒间应力。

139、地基固结度:是指地基土层在某一压力作用下,记忆时光t所产生的固结变形量与最终固结变形量之比值,或土层中(超)孔隙水压力的消散程度。

1310、砂土液化:当饱和松砂受到动荷载作用,由于孔隙水来不及排出,孔隙水压力不断增加,就有可能使有效应力降到零,因而使砂土像流体那么彻底失去抗剪强度。

1311、土体抗剪强度:土体反抗剪切破坏的受剪强度。

1212、地基承载力:地基承担荷载的能力。

1213、主动土压力:当挡土墙离开土体方向偏移至土体达到极限平衡状态时,作用在墙上的土压力称为主动土压力。

1114、地基极限承载力:是指地基剪切破坏发展即将失稳时所能承受的极限荷载。

10表示。

1015、塑限:土由半固状态转到可塑状态的界限含水量称为塑限,用符号Wp16、毛细水:存在于地下水位以上,受到水与空气界面的表面张力作用的自由水。

0917、压缩系数:土体在侧限条件下孔隙比减小量与竖向有效压力增量的比值。

0818、弹性模量:土体在无侧限条件下瞬时压缩的应力应变模量。

0719、有效应力原理:饱和土中任意点的总应力总是等于有效应力加上孔隙水压力;或有效应力总是等于总应力减去孔隙水压力。

土拱效应、应力扩散效应、应力集中效应和桩承式路堤

土拱效应、应力扩散效应、应力集中效应和桩承式路堤

土拱效应、应力扩散效应、应力集中效应和桩承式路堤华国强【摘要】质疑土拱效应中存在土拱,因“无法探测土拱”,使得土拱的形态、形成和应力转移的各种推测均无法验证,土拱效应的计算方法繁多而不能统一,“土拱”的假设制约了土拱效应理论的发展.分析了颗粒结构应力传递的特点,提出应力扩散效应是土体中应力分布基本特性的全新观点.根据应力在扩散范围内具有向强支承面自动集中获得平衡的规律,提出土体中还存在应力集中效应.当土体中应力集中现象发生重迭时,就会产生土拱效应.桩承式路堤中填土超过等沉面高度h0后,桩顶的应力集中效应覆盖整个路堤面,路堤即出现土拱效应典型的应力分布现象.土拱效应是土体抗剪强度通过应力扩散实现的应力转移现象,土拱效应中不存在土拱,土的应力集中效应和土拱效应都是土的应力扩散效应的衍生效应.提出计算桩承式路堤中等沉面高度h0的通用公式.等沉面高度h0不仅与桩净距有关,更与填土的性质有关.【期刊名称】《城市道桥与防洪》【年(卷),期】2017(000)005【总页数】6页(P263-268)【关键词】土拱效应;应力扩散效应;应力集中效应;颗粒接触;应力分布;扩散角;桩承式路堤;等沉面【作者】华国强【作者单位】上海市建设工程管理有限公司,上海市200031【正文语种】中文【中图分类】TU43土拱效应理论研究已有 100 多年,在隧道开挖、边坡加固、基坑围护、网格机头顶进和复合地基等工程中早有应用,在桩承式路堤中的应用也愈来愈多。

但土拱效应的计算方法至今没有统一,国内还没有相应的设计规范,土拱效应理论明显落后于工程应用。

土拱效应是通过土体抗剪强度的发挥实现的应力转移现象。

英国学者 Roberts 于1884 年首次发现“粮仓效应”。

Engesser最早提出假设,在颗粒材料中存在类似拱桥的抛物线型结构拱。

1943 年Terzaghi K 著名的“活动门试验”证实了土拱效应的存在[1],分析了土拱的形成和应力的重新分布,提出了土拱效应存在的两个条件:(1)土体间产生不均匀位移或相对位移;(2)作为支撑拱脚的存在。

4 土中应力计算

4 土中应力计算
i 1
8
z 10m :
z zi 4 0.045 0.047 0.368kPa
i 1
8
第五节 竖向分布荷载作用下 土中应力计算
分布荷载作用下土中应力计算
• 在基底范围取元素 面积dF,作用在 元素面积上的分布 集中力可以用集中 力dQ表示。
dF d d dQ p( , )d d
第四章 土中应力计算
第一节 概述
• 土中应力:是指土体在自身重力、构筑 物荷载以及其它因素(土中水渗流、地 震等)作用下,土中所产生的应力。土 中应力包括自重应力与附加应力。 • 计算方法:主要采用弹性力学公式,也 就是把地基土视为均匀的、各向同性的 半无限弹性体。
土的应力-应变关系
• 连续介质问题 • 线性弹性体问题 • 均质、等向问题
• 某建筑场地 的地质柱状 图和土的有 关指标列于 图中。计算 地面下深度 为2.5m、 3.6m、 5.0m、 6.0m、 9.0m 处的自重应 力,并绘出 分布图。
例 题 4.1
例 题4.2
• 计算绘制地基中自重应力沿深度分布曲线。
第三节 基础底面的 压力分布与计算
基础底面压力分布的概念
• 接触压力问题及其 影响因素:基础刚 度、尺寸、埋深、 土性、荷载大小
• 绝对柔性基础 • 柔性基础 • 刚性基础
基础底面压力分布的概念
• 刚性基础:基础各点的沉降是相同的,基 底压力分布随荷载的增大依次呈马鞍形分 布、抛物线形分布及钟形分布。
接触压力计算方法
• 简化方法——材料力学轴心和偏心受 压公式 • 弹性地基上的梁板理论——弹性力学 理论,考虑基础刚度的影响
例题 4.7
某基础为方形,基础 深度范围内土的重度 γ=18kN/m3,试计算 基础最大压力边角下 深度z=2m处的附加 应力。

相邻基础应力扩散角-概述说明以及解释
