平阴二箱变技术规范
箱变技术规定
附件：
箱变技术规定
一、箱变的设计应符合五防要求，高压出线柜与变压器室门应互相闭
锁，外壳防护等级为IP43。
二、计量柜应按电网公司有关计量规范要求制作，计量表计由供电部
门配置。
三、负控装置技术要求应满足《负控管理终端安装设计导则及规定》
四、箱变外壳采用抗腐蚀防潮的玻仟材料，顶盖为双层结构，防止热
辐射。
箱变室内应装设风机自动控制温度及照明装置，外门锁均
采用内嵌式挂锁并加防雨盖。
五、箱变内电气设备裸露的金属母线需绝缘热缩处理，柜内需按配网
规范化防潮要求配加热器。
六、电容器应采用智能型免维护自动补偿装置，应配合自愈干式电容
器，阻燃性环卫树脂填充器，耐压≥AC3000V，投切寿命≥100万
次。
若达不到功率因素，用户应在就地进行补偿。
七、低压开关应具有热磁或电子脱扣功能，框架断路器lcu、lcs≥65KA,
塑壳断路器lcu、lcs≥50KA。

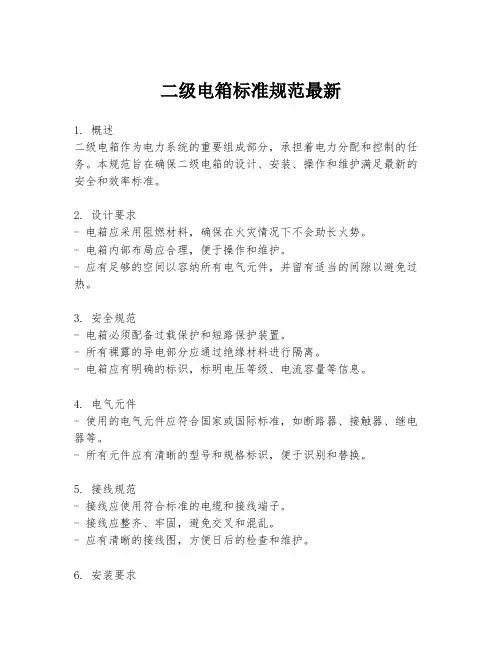

二级电箱标准规范最新
二级电箱标准规范最新1. 概述二级电箱作为电力系统的重要组成部分，承担着电力分配和控制的任务。
本规范旨在确保二级电箱的设计、安装、操作和维护满足最新的安全和效率标准。
2. 设计要求- 电箱应采用阻燃材料，确保在火灾情况下不会助长火势。
- 电箱内部布局应合理，便于操作和维护。
- 应有足够的空间以容纳所有电气元件，并留有适当的间隙以避免过热。
3. 安全规范- 电箱必须配备过载保护和短路保护装置。
- 所有裸露的导电部分应通过绝缘材料进行隔离。
- 电箱应有明确的标识，标明电压等级、电流容量等信息。
4. 电气元件- 使用的电气元件应符合国家或国际标准，如断路器、接触器、继电器等。
- 所有元件应有清晰的型号和规格标识，便于识别和替换。
5. 接线规范- 接线应使用符合标准的电缆和接线端子。
- 接线应整齐、牢固，避免交叉和混乱。
- 应有清晰的接线图，方便日后的检查和维护。
6. 安装要求- 电箱的安装位置应便于操作和维护，同时避免潮湿、高温等不利环境。
- 电箱应牢固安装，防止因震动或撞击而移位。
7. 操作和维护- 操作人员应接受专业培训，了解电箱的操作规程和安全措施。
- 定期对电箱进行检查和维护，确保所有部件正常工作。
8. 环境适应性- 电箱应能适应不同的环境条件，如温度、湿度等。
- 对于特殊环境下使用的电箱，应有相应的防护措施。
9. 兼容性和扩展性- 电箱设计应考虑未来的扩展需求，便于添加或更换元件。
- 应支持与其他电力系统的兼容连接。
10. 结语本规范提供了二级电箱设计、安装和使用的指导原则，旨在提高电力系统的安全性和可靠性。
所有相关人员应严格遵守本规范，确保电力系统的稳定运行。
请注意，这只是一个示例规范，实际应用中应根据具体的工程需求和当地的法律法规进行调整和补充。
箱变使用说明书
箱变、开闭所操作维护说明说一、箱变、开闭所操作规程1、10kV、500kVA以上箱变、开闭所使用单位必须配备变电所专职电工。
电气工作人员必须身体健康，并具备必要的电气知识，取得电工证后方可上岗。
2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
3、用户不准改变箱变原结构，否则将失去保修资格。
4、高压操作要由电气负责人签发操作票，并做好组织与技术安全措施。
5、高压倒闸操作必须由两人进行，带绝缘手套。
为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。
6、严禁随意打开高压柜、电缆柜、需要打开时必须确认柜内带电部分已无电压。
7、安全技术措施⑴停电按规定断开各负荷开关及检修段上级负荷开关。
⑵验电使用相应电压等级验电器在停电设备进出线地侧进行验电，确认已无电压。
⑶放电使用符合规定的接地线进行各相放电。
接地线，各相短路并接地。
在一经合闸就可送电到检修点的开关上悬挂“禁止合闸，有人工作”标示牌。
8、各开关操作顺序为：（以开关说明书或开关上标示牌说明为准）⑴送电：（高压负荷开关：FN12-12为例）：关闭柜门，转动框门门锁扣住柜门。
将操作杆插入接地开关操作孔内。
按标示转动至接地开关分闸，这时柜门应锁住不能开。
将操作杆插入负荷开关操作孔内。
按标示转动至负荷开关合闸，这时可听见变压器有轻微响声，说明高压已送电。
⑵停电将操作杆插入负荷开关操作孔内，按标示转动至负荷开关分闸。
观察开关隔离断口以分开，确认负荷开关断开后，系统已无电压。
将操作杆插入接地开关操作孔内按标示转动至接地开关合闸。
注意这时负荷开关进线端仍有高压电，如需进入高压开关柜内仍需进线电缆停电。
⑶本箱变低压配电系统接地制式为：TN-C接地系统。
根据系统特点：N线中不得装熔断器。
负荷开关不得使用四极断路器，如必须使用时，其操作应：①合闸：先合四极断路器，在合上下端分开关。
②分闸：先合下端分开关，在断四极断路器。
箱变操作规程及规范
10KV开闭所安全操作规程一、操作前准备1、2、根据交接班本班设备运行情况二、操作1、2、倒闸操作必须执行1人操作、1人监护，重要的或复杂的倒闸操作，由值班负责人监护由熟练的值班员操作。
3、倒闸操作时操作人要填写操作票，每张操作票只准填写一个操作任务，用钢笔或圆珠笔填写，且字迹工整清晰。
4、（1）、应分、合的断路器和隔离开关。
（2）、应切换的保护回路。
（3）、应切换的控制回路或电压互感器的熔断器。
（4）、应装拆的接地线和接地开关。
（5）、应封线的断路器和隔离开关。
5、操作人和监护人按操作顺序先在模拟图板上摸拟操作，无误后经值班负责人审核签字后再执行实际操作。
6、倒闸前应检查下列内容：（1）、分合的断路器和隔离开关是否处在正常位置。
（2）、解列操作（包括母线、侧路母线）检查负荷分配情况。
（3）、检验电压，验明有无电压。
7、操作要严肃认真、禁止做与操作无关的任何工作。
8、操作时应核对设备名称、编号，操作中执行监护复诵制，按操作顺序操作，每操作完一项做一个记号“√”全部操作完后进行复查，无误后向调度汇报。
9、操作中有疑问时，不准擅自更改操作记录和操作票，进行操作。
10、用绝缘棒分合开关或经传动杆机构分合开关时，均应戴绝缘手套、穿绝缘靴或站在绝缘台上。
雨天在室外操作高压设备时绝缘棒应有防雨罩，雷雨天气禁止倒闸操作。
11、装卸高压熔断器时，应戴护目眼镜和绝缘手套。
必要时可用绝缘夹钳，并站在绝缘垫或绝缘台上。
12、操作高压开关应按下列顺序操作：（1）、送电合闸操作顺序应为：先合电源侧刀闸（隔离开关）后合负荷侧刀闸、最后合断路器。
（2）、停电拉闸操作顺序为：先拉断路器，后接负荷侧刀闸（开关）最后拉电源侧刀闸，隔离开关。
（3）、禁止带负荷拉或合刀闸（隔离开关）。
（4）、操作刀闸（隔离开关）时应果断迅速。
13、作票应编号，按顺序使用，作废的操作票要盖“作废”印章、操作票“已执行”印章。
14、电气设备停电后，包括事故停电。
箱变的施工要求
根据施工设计图，结合现场实际,制定科学合理的施工方案，保证工程的正常施工和开通使用。
（一)、室外箱式变电站的安装1、按照设计图的要求和使用要求，定购相应的材料和设备，在箱式变内的变压器定货前向供电部门提供设备型号，报理审批。
2、经过现场勘察,确定10kV电源进线合理的进线点,编制相应的受电施工方案报供电局批复。
3、确定室外箱式变电站的生产厂家后，根据厂家提供的基础图，进行基础的施工.4、进行箱式变电站的基础施工，预埋相应的构件和电缆保护钢管。
基础到达设计强度的70％以上后,箱式变电装置到达现场先进行检查,附件齐全、设备完好、无锈蚀或机械损伤后，方可设备的安装。
在这个过程中仍要注意基础的养护。
5、箱变施工完毕后，施工单位先进行设备自调、自检合格，报建设单位委托具有试验资质的试验部门进场试验箱式变电站.（二）、接地装置的施工1、箱式变电站周围打接地网,接地网与周围建筑接地网相连。
2、接地装置的埋设深度和焊接要求要符合设计的要求和相关规范规定.3、接地装置安装完毕后，要在晴朗的天气，地面的湿度达到规范规定的时候，方可进行接地电阻的测试.如果有接地电阻值不符合规定的接地装置,就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。
4、接地装置与设备的联接要可靠、美观.（三）、工程的开通1、工程施工完毕后,要编制科学合理的开通方案，上报建设单位和监理部门、供电局审批.2、工程竣工验收合格后,按照开通方案进行开通调试合格。
3、配合使用单位到供电局办理用电手续,交付使用单位使用。
(四)、质量保证措施本工程严格按照《质量保证措施》进行规范作业,施工期间相关职能部门应对《质量保证措施》执行情况进行监督检查。
以确保质量方针的实施。
施工程序：１、施工前认真做好测量、放线编制重点部位，编制重点部位的作业指导书和质量控制措施.分部、分项工程的施工安排和技术交底等.２、设备运至施工现场的开箱质量检查必须由监理部门主持，材料的质量由材料部门、质检员、技术员检查。
箱变技术规范
箱变技术规范总则1.1 本技术规范提出了对10kV箱式变的功能设计、结构、安装和试验等方面的技术要求。
1.2本技术规范提出的最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
要求投标方提供符合本协议书和国家、行业标准的优质产品。
1.3行。
1.4本技术规范所使用的标准如与投标方所执行标准不一致时，应按水平较高标准执本协议书经买卖双方确认后作为合同的技术附件，与合同正文等同法律效力。
随合同一起生效。
本协议书未尽事宜，双方协商确定。
2、技术标准.2工程条件a、系统额定电压：10kVb、最高运行电压：12kVb、系统额定频率：50HZc、系统中性点接地方式：非有效接地系统4、技术要求4.1总体要求箱式变电站由高压柜、低压配电屏、配电变压器及外壳四部分组成，变压器选用油变即S11-M-315kVA，10±2*2.5%/0.4，具体变压器容量参考招标图纸。
10kV高压柜采用负荷开关设备。
低压主进开关采用框架开关，低压出线选用塑料外壳式开关（均为复式脱扣器）。
高、低压进出线均采用母排出线。
4.2高压开关柜**4.2.1高压选用负荷开关。
其额定参数，技术要求，型式试验项目和方式、标志、包装、运输、储存等要求、产品性能符合GB3906-91《3～35KV交流金属封闭开关设备》、IEC298的规定。
4.2.2高压开关柜柜门上均应有明显的带电警示标志。
4.2.3高压室门的内侧应标出主回路的线路图，同时应注明操作程序和注意事项。
高压配电间隔的门面上应标出主回路图。
信号灯及仪表的装设位置应易于观察和安全地更换。
电缆室的高度应满足安装、试验、维修的要求。
4.2.4高压单元安装带电显示器，其安装位置应便于观察。
4.3. 高压负荷开关4.3.1 负荷开关为选用优质三工位开关，具体参数应与型式试验报告相吻合。
4.3.2 采用免维护设计的户外型。
4.3.3 环网柜具备完善的五防联锁功能(机械联锁)。
03-箱变技术规范(一 二次校核 )
宁夏盾安风电有限公司宁夏盾安固原寨科风电场二期48MW工程35kV美式箱式变压器专用技术规范宁夏先科电力设计咨询有限公司2016年03月目录附件1 一般规定 (1)附件2 技术规范 (6)附件3 箱式变压器的技术数据 (16)附件4 供货清单.......................................... 错误!未定义书签。
附件5 技术资料及交付进度. (18)附件6 性能保证违约金 (20)附件8 交货进度 (23)附件9 价格表（见合同商务部分）....................... 错误!未定义书签。
附件10 分包商/外购部件情况........................... 错误!未定义书签。
附件1 一般规定1.1 总则（1）本技术规范提出的技术要求和供货范围是最低限度的要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，但卖方应提供符合本规范和有关最新工业标准的功能齐全的优质产品。
（2）卖方应执行本技术规范所列标准。
当本技术规范所使用的标准与卖方所执行的标准不一致时，按较高标准执行。
（3）卖方应参加变压器在现场的调试运行。
试运行中如出现质量问题应负责及时处理。
（4）合同签订后，卖方应指定负责本工程的项目经理，负责协调卖方在工程中的各项工作，如设计图纸、工程进度、设备制造、包装运输、现场安装、调试验收等。
（5）本技术规范未尽事宜由买卖双方及设计单位共同协商解决，卖方设计完毕即通知买方及设计院召开设计联络会。
1.2 工作内容及供货范围1.2.1 工作内容卖方的工作内容包括供货范围内所有设备元件的选择、设计、制造、提供图纸资料、试验（包括型式试验、出厂试验、交接试验）、供货、包装、发运、现场交货（开箱验货）、现场指导安装、现场调试指导、参加试验运行和协助交接验收。
1.2.2 供货范围和界面1.2.2.1 供货范围25台完整成套的35kV、2150kV A箱变(两卷变)及必备附件、备品备件、专用工具等，详细清单见附件3~附件4。
箱变安装技术标准
箱变安装技术标准
箱变安装技术标准是指在进行箱式变电站安装时需遵循的一系列技术规范和标准。
以下是一些常见的箱变安装技术标准：
1. 设备安装标准：根据国家相关标准和规范，对箱式变电站的设备安装位置、安装方法、固定方式、间隙要求等进行规定，确保设备安装牢固、合理、良好的绝缘和通风。
2. 电缆敷设标准：根据电力设计规范，对箱式变电站内的电缆敷设进行规定，包括电缆支架选择、敷设路径、敷设方式、敷设深度等要求，保证电缆安全可靠运行。
3. 通风散热标准：箱式变电站内的电气设备需要有良好的通风散热条件，通风系统的设计和安装必须符合相关标准，确保设备正常工作温度范围内运行。
4. 防雷技术标准：箱式变电站需要具备良好的防雷功能，包括防雷接地、防雷设备、避雷针等的设计和安装，以提高设备的抗雷能力。
5. 动力供电标准：箱式变电站的动力供电需符合国家电力设计规范的要求，电源的选型、接线方法、保护措施等需要按照标准进行设计和施工，确保设备的可靠供电。
6. 安全防护标准：对箱式变电站的使用场所和周围环境进行安全评估，并制定相应的安全防护措施，保障箱变设备和操作人员的安全。
通过遵循箱变安装技术标准，可以保证箱式变电站的设备安装质量，提高设备的可靠性和安全性，延长设备的使用寿命，同时也有助于减少设备故障和事故发生的概率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大唐平阴风电场二期工程全封闭箱式变电站设备技术规范书吉林省电力勘测设计院北京乾华科技发展有限公司大唐平阴风电场二期工程全封闭箱式变电站设备技术规范书批准：审核：校对：编制：1 总则本规范书适用于大唐平阴二期风力发电场工程全封闭箱式变压器，它提出设备的功能设计、结构、性能和试验等方面的技术要求。
本书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本技术规范书的优质产品。
对国家有关安全、环保等强制性标准，必须满足其要求。
如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。
偏差（无论多少）都必须清楚地表示在投标文件中的“差异表”中。
合同签订后1个月，按本规范要求，投标方提出合同设备的设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。
本设备规范书所使用的标准如遇到与投标方所执行的标准不一致时，按高标准执行。
DL/T 537-2002 高压/低压预装箱式变电站选用导则高压输变电设备的绝缘配合，高电压试验技术规范GB3804-90 3-63kV交流高压负荷开关GBl1022-89 高压开关设备通用技术条件电力变压器第1部分总则电力变压器第2部分温升电力变压器第3部分绝缘水平和绝缘试验电力变压器第5部分承受短路能力GB/T6451-95 三相油浸式电力变压器技术参数和要求GB7328-87 变压器和电抗器的声级测量GBl6926-97 交流高压负荷开关熔断器组合电器GB7251-97 低压成套开关设备和控制设备GB13539-92 低压熔断器GBl208-97 电流互感器DL/T404-2001 户内交流高压开关柜订货技术条件DL/T 5137-2001 电测量及电能计量装置设计技术规程GB2681-81 电工成套装置中的导线颜色GB4208-93 外壳防护等级分类GB2706-89 交流高压电器动热稳定试验方法GB/T 17467-1998 高压/低压预装式变电站GB50150-2006 电气装置安装工程电气设备交接试验标准DL/T 621-97 交流电气装置的接地DL/T 5222-2005 导体和电器选择设计技术规定GB 3906 3～35kV交流金属封闭开关设备本设备技术规范书未尽事宜，由招、投标双方协商确定。
2 工程概况大唐平阴二期风力发电场工程本期工程规模，型风力发电机组共33台，风力发电机单机容量1500kW，经35kV箱式变压器升压至35kV 后，由35kV集电线路输送至风电场升压变电站，再经主变升压后送入系统。
风力发电机与35kV升压变压器采用一机一变的单元接线方式，选用33台1600kVA美式箱式变电站。
3 使用条件海拔高度：《1000m最大风速：31m/s（50年一遇）环境温度：-18.3℃～38.7℃相对湿度：日相对湿度平均值：＜95％月相对湿度平均值：＜90％地震烈度：按8度设防污秽等级：IV级覆冰厚度：lOmm安装地点：户外，丘陵，地面安装。
4 基本技术要求箱式变电站进出线皆为电缆。
进出线均位于箱变底部。
箱变高压侧接线端子需考虑1回三芯电缆的出线，电缆截面为3×50 mm2，箱变低压侧进线为每相4根1×240 mm2电缆及2根1×240 mm2中性线电缆。
箱体内设防凝露装置,以避免内部元件发生凝露，设加热元件，保证设备在低温环境下运行。
箱式变电站的低压开关信号、变压器温度保护信号和压力等信号应能提供给风电场的计算机监视系统。
箱式变电站应能承受因内部故障电弧而引起的冲击力，以防对电气设备和人员造成伤害。
应采用分箱结构，即变压器与高压组件分别置于两个互相独立的油箱体内，两油箱应分别设有卸油阀。
箱变外壳全封闭。
箱体不带操作走廊。
箱壳门应向外开，开启角度应大于90°，并设定位装置。
箱式变应有把手和锁，锁应防锈。
箱体顶盖的倾斜度不应小于3°。
高压侧箱壳门应有防止带电开启装置，并外挂“禁止带电开门”的警告标识。
箱壳内应可直接观察到各类电气信号。
箱壳采用2.5mm冷轧钢板，变压器外散热器加2.0mm厚钢板网护罩，应具有抗暴晒、不易导热、抗风化腐蚀及抗机械冲击等特点。
箱体金属框架均应有良好的接地，至少在两对角处各有1个接地端子，并标有接地符号。
母线宜采用绝缘母线，并设有安全防护措施。
进出线应考虑电缆的安装位置和便于进行试验。
箱式变压器内部电气设备的装设位置应易于观察、操作及安全地更换。
箱式变压器应附带箱变智能测控装置，并保证通信光缆的进出通道。
5 箱变及其元件技术要求型式: 本工程选用33台1600kVA全封闭美式箱式变电站。
变电站由高压负荷开关、熔断器、油浸变压器、低压开关等组成。
变压器高低压侧绕组须采用纯铜材质，不接受铝材和铜铝合金等材质的投标，对于此项，业主将有严格的检查。
变压器技术参数：S11-M-1600kVA/35kV5.2.1 三相、双绕组、油浸、自冷、低损耗、全密封、免维护电力变压器。
5.2.2 额定容量：1600kVA5.2.3 电压比：±2×％ /5.2.4 联接组别：Dyn115.2.5 阻抗电压：6％5.2.6 变压器效率：（投标方填写）5.2.7 绝缘水平：5.2.8 空载损耗和负载损耗：空载损耗≤（投标方填写）负载损耗≤（投标方填写）5.2.9 变压器承受短路能力：按现行国家标准执行，并提供承受短路能力的校核计算保证书。
35kV侧短路表观容量2000MVA，侧发电机额定容量2180kW，cosΦ＝～15.2.10 变压器油：采用新疆25＃克拉玛依油。
5.2.11 声级水平：小于55dB。
5.2.12 冷却方式：ONAN。
5.2.13变压器其他参数如额定短时耐受电流、额定峰值耐受电流、雷电耐受电压、温升等均按现行国家标准执行。
5.2.14中性点接地方式：中性点直接接地。
5.2.15结构要求：1) 结构型式：全密闭式。
2) 变压器外壳喷涂进口防紫外线面漆，外观按业主要求的标识和颜色喷涂（海灰B05）。
3) 变压器铁芯采用冷轧硅钢片。
5.2.16 试验：1) 应按照有关规范及标准进行型式试验。
标准型变压器可不再作型式试验但应提交最近三年内进行的型式试验证明。
如果无法提供型式试验证明，必须进行型式试验。
2) 变压器应按有关标准进行出厂试验和现场试验。
高压负荷开关技术参数:插拔式全范围保护熔断器XRNT□40A(BUWM-F) COOPER熔断器为插拔式熔断器。
变压器突然投入时的励磁涌流不损伤熔断器，变压器的励磁涌流通过熔断器产生的热效可按10～20倍的变压器满载电流持续计算。
35kV组合式过电压保护器：5.5.1 型号：硅橡胶外套无间隙金属氧化物避雷器组（附在线监测仪）额定电压：42kV持续运行电压：工频对地放电电压： 54 kV雷电冲击残压：≤127kV(峰值)2ms方波电流：≥低压断路器技术参数：（国产优质框架开关）该元件为耐低温2500A 固定式开关（有低温试验报告），其技术特性应符合GB要求。
最低允许工作温度－25℃。
断路器可实现长、短延时、接地保护，并有分合闸状态和故障跳闸状态远传接点，并引出至箱变低压间隔电缆进线处端子排。
断路器预留远方跳合闸接口，并引出至箱变低压间隔电缆进线处端子排。
智能脱扣器应具有电流和故障跳闸类别等显示功能和记忆查询功能。
断路器智能脱扣器使用的电源形式：取自箱变交流电源。
低压负荷开关熔断器组合电器（共2组，分别用于控制变压器和浪涌吸收器回路）：1）额定电压： 690V2）控制变压器回路额定电流： 100A3）电压互感器回路额定电流：按电压互感器要求4）低压浪涌吸收保护器： 23带放电计数器5）额定短路开断电流 50kA检修照明变压器：干式三相变压器。
5.8.1 容量：80kVA5.8.2 额定电压：高压：690V低压:380/220V接线组别:Dyn115.8.3 低压侧应配置若干个额定电流为5A～63A的微型断路器供箱变及风机使用(详见接线图)，投标方应负责箱变内部照明、加热、检修等回路设计。
侧输出为三相五线制。
5.8.5 控制变压器设计时应考虑风机出口侧有一定的直流分量。
变压器油温温度变送器：变压器油温信号输出为4～20mA，变压器输出3对接点，一对用于跳闸，一对用于报警，一对备用。
变压器应采用带接点的压力释放阀。
低压浪涌吸收保护器：（带放电记录仪）遥信内容包括：5.11.1 油温信号（1个油温模拟量、1个油温报警开关量、1个油温跳闸开关量）；5.11.2 压力信号（1个压力开关量）；5.11.3 低压空气开关信号（1个位置开关量）。
遥信信号接线应接至端子排。
招标方负责从箱变将信号接入塔筒底部的中央控制器，并经通讯光缆传输至中控室，最终在中央监控系统中统一监视。
对箱式变压器的特殊要求：5.12.1 箱式变压器其高压侧采用电缆出线，并与35kV架空线路相连。
35kV侧电力电缆为50mm2铜电缆。
5.12.2 箱式变电站其高压侧回路为过电压保护器+高压负荷开关+熔断器；低压侧为低压浪涌吸收保护器+低压智能断路器+母线排，低压侧应考虑能接多根电缆（本期工程采用每相4根型号为YJYxx－－1x240mm2和2根中性线型号为YJYxx－240mm的低压电力电缆），同时还应考虑2根4X16 mm2、2根3X4 mm2、1根5X4 mm2电缆出线。
5.12.3 箱式全密闭免维护变电站应符合技术要求的同时，与同类产品相比，在整体设计上应尽量做到体积小、重量轻、外观优美、布局合理。
5.12.4 箱式全密闭免维护变电站应达到现行相关标准和生产厂家自行标准，保证至少20年不用进行吊芯检查、大修等维护工作。
如在使用期内由于质量问题发生漏油或渗油，厂家在接到需方通知之日起24小时内必须回复处理方案；如无法修理，则在接到需方上述通知之日起两周内，必须更换一台新的型号相同的箱式全密闭免维护变电站。
5.12.5 招标方可随时参加监造，在产品套装和出厂实验时，厂家应通知招标方派人参加。
5.12.6 厂家对设计如有改动或尚有不明确事宜，应随时与招标方取得联系，以便达成共识，提供符合招标方要求的优质产品。
5.12.7 厂家提供出厂技术资料一式十份。
箱式变电站基础设计图纸在签订合同后5日内由投标方向招标方及设计院提供。
5.12.8 防护等级：IP655.12.9 箱变接线图见下图。
箱变应具有完整的控制信号回路，由箱变厂家提供的测控装置和网络通信设备安装于箱变内；测控装置用于监控箱变内的设备，产品采用北京思瑞或同品质以上厂家产品。
－遥控内容包括：35kV负荷开关远方分闸；低压空气开关远方/就地控制；－遥测内容包括：三相电流、三相电压、有功功率、无功功率、有功电度、无功电度；－遥信内容包括：负荷开关合位置信号，负荷开关分位置信号，接地刀位置信号，负荷开关就地控制信号，压力释放信号，变压器高温报警，变压器超高温跳闸信号，低压侧开关合位置，低压侧开关分位置，低压侧开关就地控制，空气小开关跳闸信号。
