金刚石表面化学镀铜工艺的优化
Parameters optimization of electroless deposition of Cu on Cr-coated diamond
A. R. NIAZI, Shu-kui LI, Ying-chun WANG, Jin-xu LIU, Zhi-yu HU, Zahid USMAN School of Materials Science and Engineering, Beijing Institute of Technology, Beijing 100081, China
Received 1 November 2012; accepted 10 June 2013
Abstract: Electroless copper plating on diamond particles precoated with 1% Cr was carried out to evaluate the effects of various experimental parameters on coating quality and deposition rate to obtain the optimized reaction parameters. The formulated samples under optimized parameters were characterized by X-ray diffraction, scanning electron microscopy, energy dispersive spectroscopy, X-ray photoelectron spectra and optical microscopy. The best parameters, where uniform and maximum coating thickness was achieved, are etching with 20% NaOH for 30 min, sensitization and activation with SnCl2 and PdCl2 for 5 and 20 min, respectively. The composition of the copper solution bath was 16 g/L CuSO4·5H2O, 35 mL/L formaldehyde (HCHO), 23 g/L KNaC4H4O6 at 60 °C, pH=13 and stirring at (350±15) r/min under ultrasonication. Key words: electroless copper plating; Cr-coated diamond; parameter optimization
Corresponding author: Ying-chun WANG; E-mail: wangyc@ DOI: 10.1016/S1003-6326(14)63039-9
A. R. NIAZI, et al/Trans. Nonferrous Met. Soc. China 24(2014) 136−145
137
In the present work, diamond particles already coated with 1% Cr (mass fraction) layer were selected because it was more easy and economical to catalyze the surface than pure diamond and to get uniform coating thickness. Hence, a careful study on each step was carried out to investigate the influences of experimental parameters and then these parameters were optimized, by varying experimental conditions, through SEM analyses and using other very simple techniques to list down these optimized parameters, in order to establish a stable and higher quality deposit on Cr-diamond particles.
2 Experimental
The diamond type selected for electroless plating was MBD-8 (110 µm) with 1% Cr coating. Diamond particles were first pretreated to catalyze the surface, etching by 20% NaOH, sensitizing by SnCl2 and activating by PdCl2. These pretreated diamond particles were introduced into copper solution bath, composed of CuSO4·5H2O, KNaC4H4O6, 20% NaOH and formaldehyde (HCHO) for electroless plating. The mass of coated diamond particles was calculated and then these particles were introduced into HNO3. After complete dissolution of deposited copper, diamond particles were dried and weighed again and hence the mass gain was calculated. Distilled water was used throughout to prepare these solutions and also to wash the coated diamond particles gravitationally.
Foundation item: Project (9140A12060110BQ03) supported by the National Key Laboratory of Science and Technology on Materials under Shock and Impact, China
ቤተ መጻሕፍቲ ባይዱ
aluminum [9−12]. Electroless copper plating on diamond has rarely
been mentioned in previous literatures because of the cost and poor or zero wettability of diamond with other elements. No methods were available to produce diamond synthetically on commercial basis. However, recently, some economical methods have been developed to produce diamond synthetically like CVD diamond [13,14] and to catalyze the surface chemically for electroless copper coating. Recently, it has drawn the attention of researchers around the globe when the need of a material with high thermal conductivity and compatible coefficient of thermal expansion with semiconductors has become a vital requirement. Hence, it needs a careful study on the process so that the best coating could be achieved. For this, diamond’s surface treatments are necessary prior to the ordinary electroless plating process to make diamond particles more susceptible to adhesion of the palladium/tin catalyst and enhance the adhesion of the successive copper plating on the diamond particles. A layer of catalyst particles gets attached in the surface micro-cavities formed during surface treatments, providing redox reaction catalytic sites for later initiation of the electroless copper plating process [15].
1 Introduction
The fundamental of electroless deposition is the reduction of metallic ions from the solution onto the substrate to be metallized without application of electric current. It is widely used in fabrication of printed circuit boards because of its low cost, easy deposition and very simple experimental setup [1,2]. Electroless metallic deposition has drawn a special attention in fabrication of fine metal patterns for microelectronics, wear and corrosion resistant materials, medical applications and battery technologies [3−5]. Generally, it requires a catalyst to initiate the autocatalytic metallization process. Selective and delicate metal deposition can only be done using this process, which is a challenge for electrolytic process [6]. Through this process, a uniform copper coating is obtained on a variety of substrates, like diamond particles [7]. The deposition rate and deposit properties of electroless copper plating depend on the copper complexing agent, reducing agent and bath temperature and pH value of the process [8]. The latest interest in copper electroless deposition has grown for it is used to fabricate ultra-large scale integrated circuits (ULSI) because of the higher conductivity of copper than
铜金刚石合金表面处理

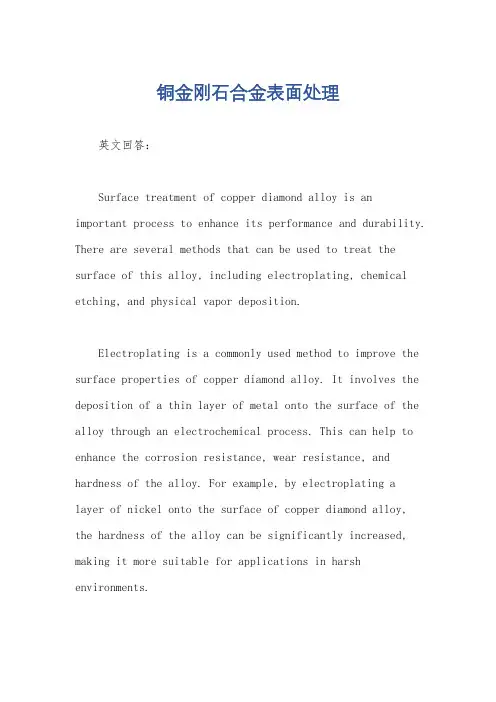

铜金刚石合金表面处理英文回答：Surface treatment of copper diamond alloy is an important process to enhance its performance and durability. There are several methods that can be used to treat the surface of this alloy, including electroplating, chemical etching, and physical vapor deposition.Electroplating is a commonly used method to improve the surface properties of copper diamond alloy. It involves the deposition of a thin layer of metal onto the surface of the alloy through an electrochemical process. This can help to enhance the corrosion resistance, wear resistance, and hardness of the alloy. For example, by electroplating alayer of nickel onto the surface of copper diamond alloy, the hardness of the alloy can be significantly increased, making it more suitable for applications in harsh environments.Chemical etching is another effective method for surface treatment. This process involves the use of chemicals to selectively remove a thin layer of material from the surface of the alloy. This can help to remove impurities, improve the surface finish, and create a more uniform surface. For instance, by etching the surface of copper diamond alloy with an acid solution, the surface roughness can be reduced, resulting in improved aesthetic appearance and better adhesion of coatings.Physical vapor deposition (PVD) is a technique that involves the deposition of a thin film onto the surface of the alloy through the condensation of a vaporized material. This method can be used to improve the hardness, wear resistance, and friction properties of the alloy. For example, by depositing a layer of diamond-like carbon (DLC) coating onto the surface of copper diamond alloy using PVD, the wear resistance of the alloy can be significantly improved, making it suitable for applications in cutting tools and abrasive wear environments.In summary, there are several methods available forsurface treatment of copper diamond alloy, including electroplating, chemical etching, and physical vapor deposition. Each method has its advantages and can be usedto improve specific properties of the alloy. By carefully selecting the appropriate surface treatment method, the performance and durability of copper diamond alloy can be greatly enhanced.中文回答：铜金刚石合金的表面处理是提高其性能和耐久性的重要过程。

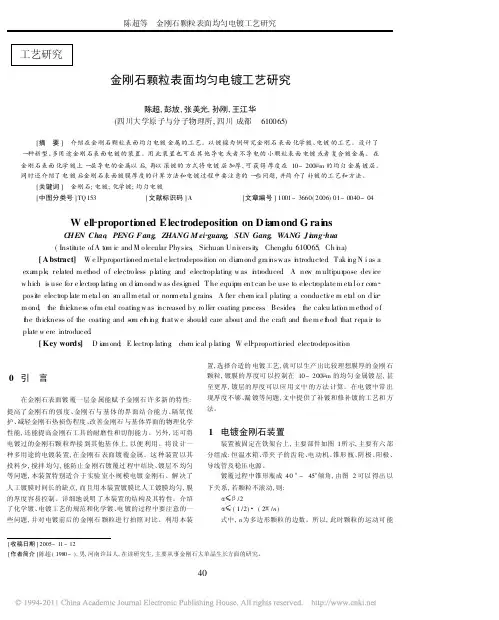

5-金刚石颗粒表面均匀电镀工艺研究
V o.l 35 NO. 1 Feb. 2006
烘 干。整个 过程在 室温 下
采用碱 性除油 , 在 10% N aOH 溶液 中 , 并 加入 少
量的非离子表面 活性剂 煮沸 30m in, 用蒸 馏水 冲洗 2~ 3 次 , 除 去金刚石表面的油脂等污物。 2) 粗化 3) 敏 化
图 1 电镀金刚石装置示意图
[ 2]
2 . 2 电镀液及电镀条件
电镀液配方如表 1 所示。
表 1 普通电镀镍溶液的成分及工作规范 试剂名称 N iSO 4 N iC l2 7H 2 O / ( g L 6H 2 O / ( g L
- 1 - 1
配方 1 )
配方 2
配方 3
配方 4 250
120~ 140 150~ 250 250~ 300 30~ 60 7~ 9 8~ 10 30~ 35 20~ 30 30~ 40 35~ 40
- 1
)
N aC l / ( g LFra bibliotek)- 1
5 30
H 3 BO 3 / ( g L
) )
- 1
30~ 40 50~ 80 )
N a2 SO4 / ( g L M gSO4
- 1
7H 2 O / ( g L
- 1
50 4
。
N aF / ( g L
)
- 1
30 % 的 H 2 O 2 / ( mg L
发生下列情况 : 1) 当颗粒的形状为 圆形或 接近圆 形时 , /2, 颗粒沿斜面滚动 ; 3) 当 动又滚动 , 为摩擦角。 > 和 > 量在晶体侧棱之外通过 , 颗粒在斜面上滚动 ; 2) 当
将敏化与活化处理合 成一步 , 采用 新型的 盐基性 胶体钯 对 金刚石进行敏化活化 处理。这样 不仅简 化了工 艺 , 而 且配制 盐 基性活化钯胶体需要的氯化钯用量少、 成本低、 溶液稳定 [ 4] 。 2 . 1. 2 化学镀 N i 镀液组成 : 30g /L N iSO4 6H 2 O ( 随 硫酸 镍浓度 增加 , 镀 速 加快 , 但当 硫酸 镍浓度 超过 20g /L 以上 , 沉 积速度 增加 不太 明 显 , 当 浓度超过 30g /L , 镀液不稳定 , 镍易析出 , 镀速降低。 ) 30g /L N a H 2 PO2 2H 2 O ( 次 亚磷酸钠是镀液中 的主要还 原 剂。随次亚磷酸钠浓度的升高 , 沉积速度增加 , 这是因为随次 亚 磷酸钠浓度升高 , 氧化还原反应电位增加 , 反应的自由能向负 方 向变化 , 所以沉积速度加快 , 但当次亚磷酸钠超 过 30g /L , 镀 液 稳定性降低 , 镀速减慢 ) [ 5] 。 主络合剂 25g /L 10g /L 适量 4. 8~ 5. 2 ( 88 3) , 并要不断搅拌。
金刚石表面镀覆金属的性能研究_张凤林
经盐浴镀和化学镀后, 几乎 100% 的金刚石均被 镀覆上金属, 表明这两种金属镀覆工艺是可行和成功 的。盐浴镀 Ti 的金刚石表面呈灰黑色; 化学镀 Ni 的 金刚石表面呈亮银色, 镀 Cu 的金刚石表面呈红色。
( 1) X 射线衍射分析 用 Y-4Q 型 X 射线衍射仪测得的镀覆金属后金 刚石 X 射线衍射图谱如图 1 所示。由图可见, 盐浴 镀 Ti 的金刚石出现了 TiC 的衍射峰, 表明 T i 与金刚 石通过 TiC 形成了化学冶金结合。化学镀 Ni 和 Cu 的金刚石上都有 Ni 和 Cu 的衍射峰出现; 镀 Ni 金刚
图 1 镀覆金属后金刚石 X 射线衍射图谱
石的表面镀层大多为非晶 Ni, 由于 Ni 层较厚, 所以 金刚石的衍射峰很弱。
( 2) 镀层表面形貌分析 图 2 为 用 PHILIPS XL- 30FEG 扫描电 子显微镜 观察到的镀 T i、镀 Ni 和镀 Cu 金刚石的表面形貌。 由图可见, 盐浴镀 Ti 和化学镀 Ni 的金刚石表面镀 层致密均匀, 而化学镀 Cu 的金刚石表面镀层较为疏 松, 且存在未镀覆部位, 这是由于 Cu 镀层较薄且易 氧化, 引起镀层剥落, 导致镀层表面结构疏松。
( b) 化学镀 Ni
图 3 镀层与金 刚石的界面结构
( 4) 盐浴镀和化学镀对金刚石性能的影响 ¹ 对抗压强度的影响 表 1 为盐浴镀 T i 和化学镀 Ni、Cu 金刚石颗粒 的抗压强度对比情况。
表 1 单颗粒金刚石抗压强度对比情况
金刚石状态 镀前 盐浴镀 Ti 化学镀 Ni 化学镀 Cu
抗压强度( kgf) 6
* 广东省自然科学基金资助项目( 项目编号: 990142) 广东工业大学青年基金资助项目( 项目编号: 992034)
镀铜工艺的优化和研究
镀铜工艺的优化和研究随着科技的进步，镀铜工艺已经成为现代加工中不可或缺的一种技术。
从电子制造、金属加工、船舶、汽车、冶金等行业到日常生活中的各种小物件，我们都可以看到铜的身影。
然而，在铜的加工过程中，不同的材料、环境、工艺都会影响到它的镀铜效果和质量。
因此，优化和研究镀铜工艺已成为近些年来科学家们的关注。
一、铜镀液的配方研究铜镀液是镀铜工艺中的重要组成部分，其配方的研究对于提高镀铜效果和质量至关重要。
目前，研究人员已尝试使用不同的添加剂、溶液浓度、电流密度等方式来优化镀铜工艺。
其中，添加剂是铜镀液中最主要的优化因素之一。
选用不同的添加剂能够改善铜镀层在表面光洁度、耐蚀性、黄变度、可焊性等方面的性能。
例如，研究表明，添加有机酸、增稠剂、缓蚀剂、还原剂等物质能够提高铜沉积速率，并且表面质量和深度也会得到显著改善。
此外，控制镀液中的溶液浓度和电流密度也是优化铜镀液的重要方法之一。
在溶液浓度方面，研究发现，较高的浓度可以加快铜的沉积速率，但是同时也会产生较多的杂质和缺陷。
因此，要实现优质的铜镀层，需要在高效率和高质量之间寻找平衡点。
在电流密度方面，研究表明，适当提高电流密度可以改善铜涂层的纵向生长趋势，并且提高表面质量。
但是过高的电流密度会让涂层变薄，出现气孔、缺陷等不良问题。
二、镀铜工艺中的环保问题再优化镀铜工艺的同时，环保问题也成为了研究人员的关注焦点。
镀铜工艺中使用的一些添加剂和溶液会产生有害物质，对环境和人体健康产生影响。
因此，以环保为导向的铜镀液配方和工艺的研究正逐渐受到工业界和研究者们的重视。
目前，一些新型的铜镀液已经被广泛使用，它们使用环保的添加剂，并且在镀铜过程中产生的废液可以被循环利用。
此外，一些研究者提出了一些有创新性的环保方案，包括使用可再生能源驱动电化学反应，以及使用低温快速反应技术等，这些方案对于将镀铜工艺实现“绿色化”具有很大的意义。
三、未来镀铜工艺的发展趋势未来镀铜工艺的发展可以预见将朝着功能性和高效性的方向发展。
金刚石表面化学镀铜工艺研究
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｚ ｈ ｅ ｊ ｉ ａ ｎ ｇ Ｓ ｃ ｉ － Ｔｅ ｃ ｈ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ
Ｖｏ １ ． ３ ３，Ｎｏ ． １ ，Ｊ ａ ｎ ．２ ０ １ ５
活化 ： 将上 述金 刚石放置在 ２ ｇ ／ Ｌ 的 Ａｇ ＮＯ。
溶液中， 溶液加热至 ７ Ｏ ℃并保温 ， 搅拌 ３ ０ ａｉ ｒ ｎ后 ，
洗净 。
铜 。此 外 ， 以 甲醛 为 还 原 剂 ， 为 获 得 最 佳 的镀 覆 效 果， 在 预处 理工 程 中要 配制 催 化 性 能 较 高 但 价格 昂
内的许 多金 属化 学 亲 和 性 差 ， 难 以被 浸 润 。改善 金
化学 镀铜 镀液 ， 并 讨论 其 中各 种 因素 对 化 学镀 铜 速
率、 镀 液稳 定性 的影 响 。
１ 实 验 部 分
１ ． １ 金 刚石 表 面预处 理 除油 ： 将 水洗后 的金 刚石浸 在 １ ０ 的 Ｎａ ＯＨ 溶
摘
要： 研 究以硼 氢化钠为还原 剂、 硝 酸银 为活化剂 的金 刚石表 面化 学镀铜 工艺 。使 用 Ｘ Ｒ Ｄ和 Ｅ Ｄ Ｓ分 析金 刚
石 表 面 镀 层 的结 构 与 成 分 ， 讨论渡 液组分和工艺条件对化学镀铜的影 响 ， 并 用 体 式 显 微 镜 观 察 了金 刚 石 表 面 镀 铜 后 的 形 貌 。得 到 的 最 佳 镀 液 配 方 与 工 艺 条 件 是 ： Ｎａ Ｂ Ｈ４ １ Ｉ ５ ｇ ／ Ｌ ， Ｃ ｕ Ｓ （ ） ４・５ Ｈ２ Ｏ ２ ０ ｇ ／ Ｌ ， 酒石酸钾钠 １ ５ ｇ ／ Ｌ，
７ ２
温度对金刚石粉体表面镀铜的影响

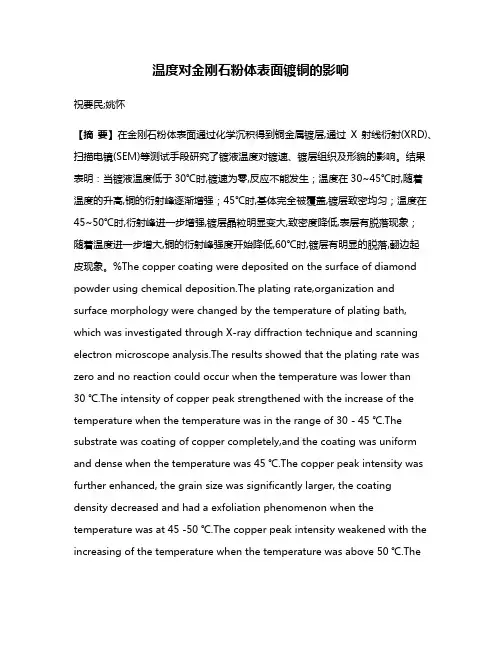

温度对金刚石粉体表面镀铜的影响祝要民;姚怀【摘要】在金刚石粉体表面通过化学沉积得到铜金属镀层,通过X 射线衍射(XRD)、扫描电镜(SEM)等测试手段研究了镀液温度对镀速、镀层组织及形貌的影响。
结果表明：当镀液温度低于30℃时,镀速为零,反应不能发生；温度在30~45℃时,随着温度的升高,铜的衍射峰逐渐增强；45℃时,基体完全被覆盖,镀层致密均匀；温度在45~50℃时,衍射峰进一步增强,镀层晶粒明显变大,致密度降低,表层有脱落现象；随着温度进一步增大,铜的衍射峰强度开始降低,60℃时,镀层有明显的脱落,翻边起皮现象。
%The copper coating were deposited on the surface of diamond powder using chemical deposition.The plating rate,organization and surface morphology were changed by the temperature of plating bath, which was investigated through X-ray diffraction technique and scanning electron microscope analysis.The results showed that the plating rate was zero and no reaction could occur when the temperature was lower than30 ℃.The intensity of copper peak strengthened with the increase of the temperature when the temperature was in the range of 30 - 45 ℃.The substrate was coating of copper completely,and the coating was uniform and dense when the temperature was 45 ℃.The copper peak intensity was further enhanced, the grain size was significantly larger, the coating density decreased and had a exfoliation phenomenon when the temperature was at 45 -50 ℃.The copper peak intensity weakened with the increasing of the temperature when the temperature was above 50 ℃.Theplating had an obvious exfoliation and edge curl phenomenon when the temperature was at 60 ℃.【期刊名称】《金刚石与磨料磨具工程》【年(卷),期】2014(000)004【总页数】5页(P74-78)【关键词】金刚石粉体;化学镀铜;表面改性【作者】祝要民;姚怀【作者单位】河南科技大学材料科学与工程学院，河南洛阳 471023;河南科技大学材料科学与工程学院，河南洛阳 471023【正文语种】中文【中图分类】TQ164目前，金刚石工具的制造方法主要是利用粉末冶金的孕镶嵌，由于金刚石颗粒与许多金属及陶瓷基体之间有着比较高的界面能，导致金刚石颗粒与基体材料润湿性和结合力差。
金刚石焦磷酸盐镀铜工艺优化
关 键 词 金 刚石 ；电镀 铜 ；漏 镀
中 图分 类 号 ＴＱ１ ６ ４ 文 献标 志码 Ａ 文章编 号 １ ０ ０ ６ — ８ ５ ２ Ｘ（ ２ ０ １ ５ ） ０ ２ — ０ ０ ６ ６ — ０ ３
ＤｏＩ码 １ ０ ． １ ３ ３ ９ ４ ／ ｉ ． ｃ ｎ ｋ ｉ ． ｊ ｇ ｓ ｚ ｚ ． ２ ０ １ ５ ． ２ ． ０ ０ １ ４
ｔ ｏ ｔ ａ ｌ ｌ ｙ ｃ ｏ ｖ ｅ ｒ ｅ ｄ ｂ ｙ Ｎｉ ， ｗｈ ｉ ｃ ｈ ｊ ｕ ｓ ｔ ｍｅ ｌ ｔ ｅ ｄ ｄ ｕ ｒ ｉ ｎ ｇ ｆ ｏ ｌ ｌ ｏ ｗｉ ｎ ｇ ｐ ｌ ａ ｔ ｉ ｎ ｇ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ． Ｆｕ ｒ ｔ ｈ ｅ ｒ ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ｓ
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ｄ ｉ ａ ｍｏ ｎ ｄ；ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｐ ｌ ａ ｔ ｉ ｎ ｇ ｃ ｏ ｐ ｐ ｅ ｒ ；ｌ ｅ ａ ｋ ａ ｇ ｅ
在 金 刚石表 面 镀 覆 一 层金 属 ， 可 赋 予 金 刚 石许 多
新 的特性 ， 并改 善 其 原 有 物 理化 学 性 能 。 由于 金 刚 石
Ｏｐｔ ｉ ｍｉ ｚ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｐｌ ａ ｔ ｉ ｎｇ Ｃｕ＆ Ｎｉ ｏ ｎ ｔ ｏ ｄ ｉ ａ ｍｏ ｎｄ
ＣＡＯ Ｈｅｚ ｈ ｏ ｕ，ＧＵＯ Ｓｏｎ ｇ
பைடு நூலகம்
金刚石化学镀铜及还原处理研究
Ａｂｓｒ ｃ Ｔ ｍｐ ｏ ｅ ｔ ｔｉｇ ｂ ｈ ｖｏ ｆｄ ａ ｎ ｎ ｔｌ ｃ ｍａｒｘ，ｈ ｌ ｅｒｌ ｓ ｌｔｎ ｆｃ ｐ ｅ ｎ ｔａ ｔ ｏ ｉ ｒ ｖ ｈｅ ｗｅｔｎ ｅ ａ ｉｒｏ ｉｍｏ ｄ ａ ｄ ｍｅａ ｌ ｔｉ ｔｅ ｅｅ ｔｏｅ ｓｐ ａｉ ｇ ｏ ｏ ｐ ｒｏ ｉ
文章编 号：０ ６— ５ Ｘ（００ ０ —０５ ０ １０ ８ ２ ２ １ ） １ ０ ８— ５
金 刚石 化 学镀 铜 及 还 原 处 理 研 究
谷盟 森 靳 兴 亚 谢 辉 方海 江 张迎 九‘ ’
（ 郑州大学物理工程学院 ， １ 郑州 ４ ０ ５ ） ５０ ２ （ ２河南 四方 达超 硬材料股份有限公 司， 郑州 ４ ０ １ ） ５ ０６
ＧｕＭｅ ｇ ｅ ＪｎＸｎ ｙ ＸｅＨ ｉ Ｆ ｎ ａｊ ｎ Ｚ ａ ｇＹｎｊ ｎ ｓ ｎ－ ｉ ｉｇａ ｉ ｕ ・ ａ ｇＨ ｉ ｇ ｉ ａ ｈ ｎ ｉｇｉ ｕ
（ ｈ ｓ ａ ｎ ｉｅｒ ｇＣ ｌｇ ｈｎ ｚｏ ｎ ｅ ｉ ， ｈｎ ｚｏ ５ ０ ２ ｈｎ ） １Ｐ ｙｉ ｌ ｇｎｅ ｎ ｏ ｅｅｏ ｅｇｈ ｕ Ｕ ｉ ｒ ｔ Ｚ ｅｇｈ ｕ ０ ５ ，Ｃ ｉ ｃ Ｅ ｉ ｌ ｆＺ ｖ ｓｙ ４ ａ
ｄ ａ ｎ ａｔ ｌ ｓｗ ｓ ｉｔｏ ｕ ｅ ｓ ｇ ｔ ｏ ｆｒ ｌｔ ｎ ｔ ｉ ｅ ｅ ｔｒ ｄ ｃｎ ｇ ｎ ｓ ｎ ｈ ｏ ｐ ｒｆ ｍｓｏ ｉｍｏ ｄ ｐ ｒ ｃｅ ａ ｎｒ ｄ ｃ ｄ ｕ ｉ ｗ ｏ ｍｕ ａｉ ｓｗｉ ｄｆ ｒｎ ｅ ｕ ｉ ｇ ａ ｅ ｔ ，ａ ｄ ｔ ｅ ｃ ｐ ｅ ｌ ｆ ｉ ｎ ｏ ｈ ｆ ｉ ｄ ａ ｏ ｄ ｗｅｅ ｄ ｏ ｉ ｉ ｄ ａ ｉ ｅ ｅ ｔｔｍｐ ｒｔ ｒ ｓｉ ｈ ｔ ｓ ｈ ｒ ｆｈ ｄ ｏ ｅ ．Ｔ ｅ ｃ ａ ｇ ｓｏ ｔｕ ｔ ｒ ｎ ｉ ｎ ｒ ｅ ｘｄ ｚ ｔ ｆ ｒｎ ｅ ｅ ａｕ ｅ ｎ ｔ ｅ ａｍｏ ｐ ｅ ｅ ｏ ｙ ｒ ｇ ｎ ｈ ｈ ｎ ｅ ｆｓ ｃ ｕ ｅ ａ ｄ ｍ ｅ ｄｆ ｒ ｃ ｍｐ ｓｔ ｎ ｏ ｏ ｐ ｒ ｆ ｍｓ ｇ ｏ ｎ ａ ｉ ｅ ｅ ｔｆ ｒ ｕ ａｉｎ ｎ ｅ ｕ ｔ ｎ ｔ ｍ ｅａｕ ｅ ｅｅ ｃ ａ ａ ｔｒ ｅ ｙ ｏ ｏ ｉ ｏ ｆ ｃ ｐ ｅ ａ ｄ ｒ ｄ ｃｉ ｅ ｐ ｒ ｔｒ ｓ ｗ ｒ ｈ ｒｃ ｅｉ ｄ ｂ ｏ ｏ ｚ
金刚石表面处理方法
金刚石表面处理方法引言金刚石是一种具有极高硬度和优异热导性的材料，被广泛应用于工业领域。
然而，金刚石的表面不可避免地存在一些缺陷和污染物，影响其性能和应用。
因此，金刚石表面处理方法的研究和开发至关重要。
本文将介绍金刚石表面处理的方法和技术，包括机械处理、化学处理和热处理等。
机械处理机械处理是金刚石表面处理的一种常用方法。
它主要通过磨削、抛光和划伤等方式来改善金刚石表面的质量和光洁度。
常见的机械处理方法有以下几种：1.研磨：使用研磨机械和磨料将金刚石表面的不平整部分去除，使其表面更加平整光滑。
2.抛光：通过使用抛光机械和抛光液，将金刚石表面的微小缺陷填平，提高其光洁度和光学性能。
3.划伤：使用金刚石划伤工具在金刚石表面制造微小划痕，以去除表面的污染物和缺陷。
机械处理方法可以有效地改善金刚石表面的质量和光洁度，但其处理效果受到设备和操作技术的限制。
化学处理化学处理是金刚石表面处理的另一种常用方法。
它主要通过化学反应来改变金刚石表面的性质和形貌。
常见的化学处理方法有以下几种：1.酸洗：使用酸性溶液（如硝酸、盐酸等）将金刚石表面的污染物和氧化层去除，恢复金刚石的原始性能。
2.碱洗：使用碱性溶液（如氢氧化钠、氢氧化钾等）去除金刚石表面的有机物和一些金属离子，提高其表面的纯度。
3.氧化处理：使用氧化剂（如硝酸、高氯酸等）使金刚石表面氧化，形成一层氧化膜，增加其耐磨性和耐蚀性。
化学处理方法可以改变金刚石表面的性质和形貌，提高其化学稳定性和抗腐蚀性能。
然而，化学处理过程中需要控制好反应条件和处理时间，以避免对金刚石造成不可逆的损伤。
热处理热处理是金刚石表面处理的一种特殊方法。
它主要通过高温处理来改变金刚石表面的结构和性能。
常见的热处理方法有以下几种：1.热退火：将金刚石加热至高温，使其内部的应力得到释放，提高其晶体结构的稳定性和机械性能。
2.热氧化：将金刚石加热至高温，使其表面氧化，形成一层氧化膜，增加其表面的硬度和耐磨性。
金刚石表面金属化研究现状
金刚石表面金属化研究现状一、引言金刚石作为自然界中硬度最高的材料，具有许多优异的物理和化学性质，如高热导率、高硬度、化学稳定性等。
然而，金刚石的疏水性和缺乏合适的化学活性使得它在许多应用领域中的实际应用受到限制。
为了拓展金刚石的应用范围，研究者们致力于对金刚石表面进行金属化处理，以提高其与其它材料的结合能力。
本文将对金刚石表面金属化的研究现状进行综述，重点介绍化学镀金属化、电镀金属化、真空镀膜金属化、溶胶-凝胶法金属化和热氧化法金属化等方法。
二、化学镀金属化化学镀是一种在无外加电流的条件下，通过化学反应将金属离子还原为金属并沉积在基材表面的一种方法。
化学镀金属化金刚石的方法通常包括两个步骤：首先是在金刚石表面形成活性基团，然后是在活性基团上沉积金属。
由于化学镀具有较高的沉积速率、无电镀基材的限制、可在复杂形状的基材上沉积金属等优点，因此在金刚石表面金属化方面具有广泛的应用前景。
三、电镀金属化电镀是一种利用外加电流将溶液中的金属离子还原为金属并沉积在电极表面的一种方法。
在金刚石表面金属化中，通常将金刚石颗粒作为电镀的底层，通过电镀技术在金刚石表面形成一层连续的金属膜。
电镀技术具有沉积速率快、设备简单、操作方便等优点，但同时也存在一些问题，如电镀液对环境造成污染、电镀过程中会产生氢脆现象等。
四、真空镀膜金属化真空镀膜是指在真空条件下，利用物理或化学方法将金属或非金属材料沉积在基材表面的一种方法。
真空镀膜技术包括真空蒸镀、溅射镀和离子镀等。
真空镀膜技术具有无污染、沉积温度低、附着力强等优点，但同时也存在设备成本高、生产效率低等缺点。
在金刚石表面金属化中，真空镀膜技术可以用来制备高附着力的金属膜，从而改善金刚石与其它材料的结合能力。
五、溶胶-凝胶法金属化溶胶-凝胶法是一种通过将无机盐或有机盐溶液进行水解和缩聚反应，形成稳定的溶胶或凝胶，然后经干燥和热处理得到无机或有机材料的工艺方法。
溶胶-凝胶法具有制备温度低、纯度高、成膜厚度均匀等优点。
