效果图表现技法-平行透视空间画法
平行透视的画法
平行透视的画法作透视图的实质就是如何表现各种线段在纵深关系中的距离和长度的变化。
在透视的纵深关系中，不同透视方向的线段有两类：一类是与画面成垂直关系的线段；另一类是与画面成倾斜关系的线段。
平行透视图中，测定与画面垂直的线段透视长度可采用距点法。
距点法是运用距点来测量的方法，就是利用45。
直角三角形原理，在平行透视图上来测量垂直于画面线段长度的画法。
距点用“D”表示，它到主点的距离和视点到主点的距离相等，位于视平线上主点的左侧和右侧。
（1）、正方体的画法距点法作图步骤：(图2—2—1)●定视点E，视平线HL，主点CV。
画与画面平行的正方形A B C D。
从ABCD各引消失线至主点CV。
●延长CD线得E点，CD—DE。
由E点引线至距点D得F点(即DCV线与印线交叉点)，DF之长就是正方形伸向远方的透视长(深)度。
●由F点分别连接作垂直、水平线与BCV、CCV、ACV各线相交，各点连接形成方体，即正方体的平行透视图。
（2）、边长不等的立方体的画法距点法作图步骤：以一个宽4米、高3米、深5米的房间为例，画面中的比例为4：3：5。
●定出视平线HL，主点CV，按比例定出宽度尺寸AB，AB线段为基线，过CV作A、B及各点的连线，确定距点D，DCV的距离等于视距。
(图2—2—2A)●按比例作AB两点的垂直线，AC、BD即房间的真高线，连接DCV、CCV。
在AB延长线上确定0点，B0线等于一个刻度。
过点0作D的连线，与视心CV的各透视线形成交点，作各交点的水平线与ACV、BCV相交。
(图2—2—2B)●继续作垂直线、水平线，完成房间室内空间透视结构图。
(图2—2—2C)（3）、室内透视图的画法距点法作图步骤：●将准备好的平面图按l米×1米画上网格作为辅助线。
(图2—2—3A)●按室内实际比例尺寸4米宽、3米高确定房间外框，并标上刻度。
设定GL线、HL线、CV点和距点D。
分别过CV点作A、B和0、l、2、3、4各点的连线；过D点分别作0、1、2、3、4各点的连线。
美术学习基础_平行透视
4 过E点，做垂直线与平行线，与四条垂直变 线相交，得到立方体各顶点。
依据测点，还可以将侧边等分。依据消失 点，可以将原线等分。依此便可以做出等 分网格。
复杂立方体画法步骤： 板凳 比例示意图如 下：
2.5 0.5
1确定视平线、心点、测点
2将凳子的正立面按 比例画出
3利用测点，确定凳 子侧边的长度。
• 平行透视易出现的问题：心点出现两个。 • 对角线全部消失到距点
一些简便求法 1图为一矩形透视图
做对角线，得交点O， 过O 做垂线，即为等分线
2 连接二分矩形的对角线，与原矩形对角 线交于O1O2两点。过O1O2做垂线，即为 原矩形的三分线。
3做矩形垂直原线的六等分点，将各等分点与消 失点相连。各线与对角线相交得12345各点。过 各点，做垂直线，即为该矩形的六等分线。
三、边长不相等的立方体 如一长宽高比例为8：5：4的立方体 1 确定HL视平线、心点、测点
2 按比例确定正方体的正面矩形。
3 将各顶点与消失点相连，得垂直变线的透 视图形。
4 求侧边的透视深。 过右侧顶点B，做与心 点与测点连线（即视平线）的平行线（在 此AB线即符合要求），并按比例向左截取4， 标记为B‘点，将B’与测点相连，与B点至消 失点的直线相交得E点。BE即为长度为4的 立方体侧边透视图形。
二、 正方体
1先依照前述步骤，做出正方体底面即正方 形的透视图。
2 做出正方体正前面的正方形。 从AB两点分 别起垂线，截取与AB相等的长度，即为EF 点，连接EF。ABEF即为正方体正前方的正 方形。
• 将EF与消失点分别相连，得到正方体顶面 的两条垂直变线。
• 从CD向上引垂线，与EF出发的两条垂直变 线相交于GH两点。即为正方体最后的两个 顶点。连接GH。

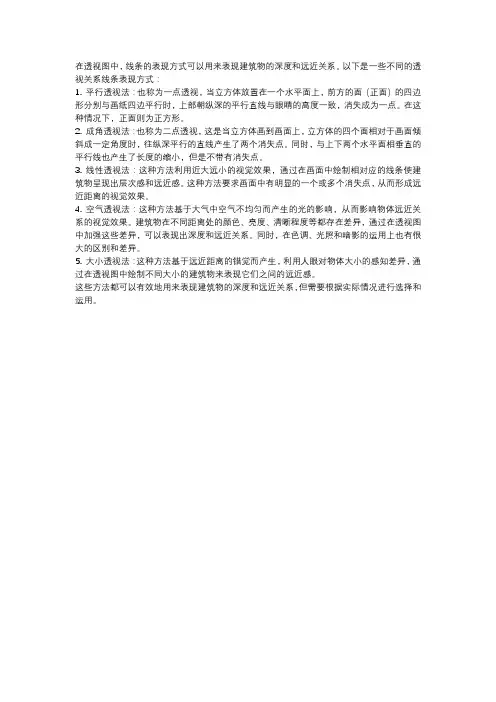

不同透视关系线条表现方式
在透视图中，线条的表现方式可以用来表现建筑物的深度和远近关系。
以下是一些不同的透视关系线条表现方式：
1. 平行透视法：也称为一点透视，当立方体放置在一个水平面上，前方的面（正面）的四边形分别与画纸四边平行时，上部朝纵深的平行直线与眼睛的高度一致，消失成为一点。
在这种情况下，正面则为正方形。
2. 成角透视法：也称为二点透视，这是当立方体画到画面上，立方体的四个面相对于画面倾斜成一定角度时，往纵深平行的直线产生了两个消失点。
同时，与上下两个水平面相垂直的平行线也产生了长度的缩小，但是不带有消失点。
3. 线性透视法：这种方法利用近大远小的视觉效果，通过在画面中绘制相对应的线条使建筑物呈现出层次感和远近感。
这种方法要求画面中有明显的一个或多个消失点，从而形成远近距离的视觉效果。
4. 空气透视法：这种方法基于大气中空气不均匀而产生的光的影响，从而影响物体远近关系的视觉效果。
建筑物在不同距离处的颜色、亮度、清晰程度等都存在差异，通过在透视图中加强这些差异，可以表现出深度和远近关系。
同时，在色调、光照和暗影的运用上也有很大的区别和差异。
5. 大小透视法：这种方法基于远近距离的错觉而产生，利用人眼对物体大小的感知差异，通过在透视图中绘制不同大小的建筑物来表现它们之间的远近感。
这些方法都可以有效地用来表现建筑物的深度和远近关系，但需要根据实际情况进行选择和运用。
效果图表现技法-平行透视
达芬奇《最后的晚餐》
它巧妙运用透视学中平行透视原理、将消失线都集中到耶稣的头部 而形成画面中心的，内容与形式达到完美的结合。
二平行透视的特点
平行关系
垂直关系
一
视
平视
的
视
俯视 角
平行透视单体画法
平行透视单体画法
·
单体练习
通过本节课的学习，进行平 行透视单体和组合的练习。
主讲人:xx
知识点回顾：
画面中物体的空间布置都要以合理的透视为依据，需要同学们学 会利用透视的基本术语处理好绘画与设计中的构图。
教学目标
➢ 了解透视的基础知识，使学生对透视原理有个初步的认识； ➢ 掌握透视绘制方法,培养学生造型能力； ➢ 提高艺术和空间的形象思维能力。
教学基本内容
➢ 理解平行透视的概念、特点； ➢ 掌握平行透视单体画法； ➢ 物体间相互之间的遮挡关系、透视和比例关系。
重点、难点
➢ 重点：理解平行透视的特点和家具单体一点透视图画法。 ➢ 难点：学会利用透视原理，掌握家具单体一点透视图的画法。
平行透视 平视的景物空间中方形景物一组面与透视画面构成平行关系
的透视，画面上所有物体向前延伸在视平线上交叉消失与一点。
物体的一组线平行于画 面，另一组保持垂直， 由于需要满足近大远小 的透视现象，第三组线 聚集于一个消失点，所 以叫一点透视。这种透 视画法适合表现庄重、 严肃的室内空间，能表 现出室内的宽广和很强 的众深感。
《平行透视作图法》课件
案例展示：平行透视作图法的实际应用
建筑设计
通过平行透视作图法，呈现出独 特而美丽的建筑设计方案。
产品设计
平行透视作图法能够让产品展现 出立体感和吸引力，提升用户体 验。
动画和游戏
使用平行透视作图法，能够创造 出逼真的场景和角色，增强游戏 的沉浸感。
如何提升平行透视作图的效果和质量
1
练习和实践
通过不断练习和实践，提高平行透视作图的技巧和水平。
2
观察真实世界
观察真实世界的透视现象，帮助理解透视原理，并将其应用于作品中，汲取灵感和启发。
结论和总结
平行透视作图法是一种强大的绘画技术，通过合理运用线条和透视点，能够 创造出逼真和立体的图像效果。掌握平行透视作图法可以为各种领域的设计 工作增添无限的可能性。
《平行透视作图法》PPT 课件
平行透视作图法是一种用于创作逼真立体图像的技术。本课件将介绍平行透 视作图法的定义、运用方法以及原理和技巧。
什么是平行透视作图法?
平行透视作图法是一种以水平、垂直和斜向线条来描绘物体透视效果的绘画 技术。通过使用平行透视作图法，可以创造出非常逼真和立体的视觉效果。
如何运用平行透视作图法?
通过合理运用明暗对比， 增强透视作品的立体感和 层次感。
平行透视作图的应用领域和优势
建筑设计
平行透视作图法在建筑设计中广泛应用，能够更好地展示建筑物的外观和结构。
产品设计
通过平行透视作图法，可以将产品的外形和细节呈现出来，提升产品的可视化效果。
动画和游戏
平行透视作图法在动画和游戏制作中能够帮助创造出逼真的场景和立体角色。
运用平行透视作图法需要掌握正确的线条和透视点的位置。通过合理安排线 条的方向和长度，可以营造出各种透视效果，并使图像更加生动和具有立体 感。

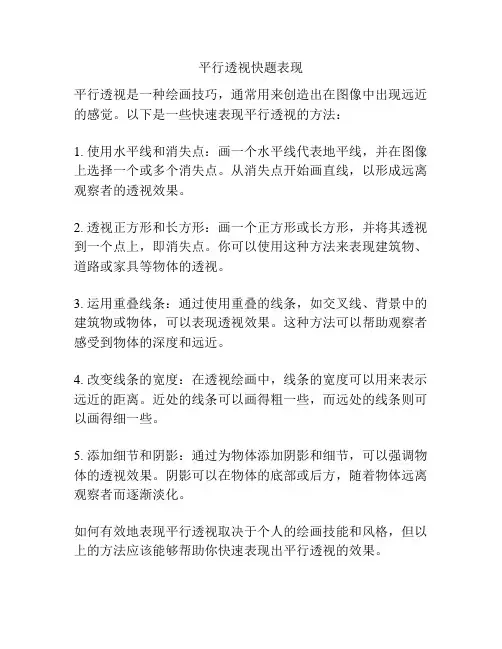

平行透视快题表现
平行透视快题表现
平行透视是一种绘画技巧，通常用来创造出在图像中出现远近的感觉。
以下是一些快速表现平行透视的方法：
1. 使用水平线和消失点：画一个水平线代表地平线，并在图像上选择一个或多个消失点。
从消失点开始画直线，以形成远离观察者的透视效果。
2. 透视正方形和长方形：画一个正方形或长方形，并将其透视到一个点上，即消失点。
你可以使用这种方法来表现建筑物、道路或家具等物体的透视。
3. 运用重叠线条：通过使用重叠的线条，如交叉线、背景中的建筑物或物体，可以表现透视效果。
这种方法可以帮助观察者感受到物体的深度和远近。
4. 改变线条的宽度：在透视绘画中，线条的宽度可以用来表示远近的距离。
近处的线条可以画得粗一些，而远处的线条则可以画得细一些。
5. 添加细节和阴影：通过为物体添加阴影和细节，可以强调物体的透视效果。
阴影可以在物体的底部或后方，随着物体远离观察者而逐渐淡化。
如何有效地表现平行透视取决于个人的绘画技能和风格，但以上的方法应该能够帮助你快速表现出平行透视的效果。
手绘建筑效果图---透视技法
一点透视
一点透视：是指有 一面与画面成平行 的正方形或长方形 物体的透视。这种 透视有整齐、平整、 稳定、庄严的感觉
两点透视
两点透视：是指任 何一面都不与画面 平行的正方形或长 方形的物体透视。 这种透视能使构图 富有变化。
两个灭点相距较远
当两个灭点相距较远时， 画出的透视图视感比较弱， 稳定感较强，一般表现园 林景观距离比较远的视觉 效果。
1、定灭点，选视点
2、选视距，视高
3、 在透视关系线和视平线之间绘制出物体。
两个灭点相距较近
两个灭点相距较近时， 透视感较强，稳定感较差， 一般用于表现建筑的高耸 和突出其体量时，表现观 察者离景观较近的视觉效 果。
合适的灭点距离表达的场景
三点透视
三点透视：一般 在仰视或鸟瞰物 体的时候出现， 此时有三个灭点。
三点透视方法适合 表现硕大的体量或强 烈透视感。在表现高 层建筑时，当建筑物 的高度远远大于其长 宽时，采用这种透视 能表现建筑的高耸感。
一、透视的基本术语
1、视平线：就是与画者眼睛平行的水平 线。 2、心点：就是画者眼睛正对着视平线上 的一点，他是平行透视的消失点。 3、视点：就是画者眼睛的位置。 4、消失点（灭点）：就是与画面不平行 的成角物体，在透视中伸远到视平线心 点两旁的消失点。
二、透视的类型
1、一点透视 2、两点透视 3、三点பைடு நூலகம்视
三、效果图中透视视角与视点的选择
手绘建筑、景观效果图，需要根据设计的平、立面 图，选择最佳角度。运用科学的透视方法，将建筑空 间立体起来。平面图表现立体效果，首先要选好透视 角度。比如：一点透视表现室内大堂、会议室、街道、 雄伟的对称性建筑，能给人庄重、严肃之感。 而视点高度的选择决定着整个画面的整体氛围。经 验证明，最符合人的视觉习惯是取实际人的坐、立高 度，即1.5米—1.7米之间，这个高度给人以平和、自 然、身临其境的感觉。
素描基础—透视及平行透视作图精品PPT课件
直角边 水平边
垂直边
立方体有一个可见的面（代表一类面）与画面平 行，称平行面，是空间平面中唯一不消失不变形的平 面，它的边线均属原线。
平行面
立方体含有直角边的水平面、直角面都发生透视形变， 比如水平面离视平线越远越宽，越近越窄。
立方体B 立方体A
比较立方体A与立方体B的水平面大小。
立方体的水平面只要与视平线等高，就压缩为一条直线贴于视 平线。同理，直角面离正中线越远越宽，越近越窄；贴于正中 线，就会被压缩为直线。
• 这就是“透视现象”。
近大远小
透视
• 【透视】 绘画理论术语。“透视”一词源 于（看透）。最初研究透视是采取通过一 块透明的平面去看景物的方法，将所见景 物准确描画在这块平面上，即成该景物的 透视图。后遂将在平面画幅上根据一定原 理，用线条来显示物体的空间位置、轮廓 和投影的科学称为透视学。
• 变线：与画面成角度、彼此平行的线。
平行透视
• 有一个面与画面成平行的正方形或长方形 物体的透视。平行透视只有一个消失点。
• 这种透视有整齐、平展、稳定、庄严的感 觉。
平行透视解析
平行透视只有一个消失点，这个消失点就是视平线 上的心点，因此平行透视也称为一点透视。
消失点
立方体的边棱在画面前成三种状态，水平边、垂直边、 直角一 的变线。
作品欣赏
意大利达·芬奇的《最后的晚餐》，画面属于典型的平行透视关系，心点就在 画幅中心基督所在的位置上，屋顶、两侧墙的窗框所形成的一组直角线直指心点 ，诱导集中视线，突出了中心人物。餐桌长长的水平线横贯左右，既形成了一种 稳静的气氛，又起到了截止视线下物的作用。加上基督的冷静、庄重、威严的形 象刻划，十二个门徒三人一组顺桌排开、分列两旁的对称构图，形成了一种静与 动的对比、制约。同时餐桌对着观者，采取了全开放的艺术处理方法，可使观者 得到身临其境，入座就餐，参与这场活动的机会。
