防雷接地技术要求
通信基站防雷接地技术要求(1.0)
通信基站防雷接地技术要求(1.0)1. 引言随着信息化建设的迅速推进，通信基站在现代社会中发挥着至关重要的作用。
但是，基站的设备和建筑往往会成为遭受雷击的重要目标，一旦遭受雷击，将会给基站带来严重的损失。
因此，在基站的设计和建设中，防雷接地技术显得尤为重要。
2. 防雷原理为了保护基站，必须采取一系列措施来保障基站的设备和建筑不被雷击。
对此，最根本的解决方案就是通过防雷接地技术来进行基站的防雷保护。
对于基站的防雷接地技术，通常采取以下几种原理：•直接接地原理：将基站的所有设备和建筑直接接地，使雷电能够沿导体排放到土壤上，进而达到防雷的目的。
•防雷针原理：在基站的建筑物上，安装带有针状金属尖端的导体，这样能够发挥促进气体局部放电的作用，达到引导雷电电流进入地下的效果。
•接地网原理：在基站附近挖下大量地埋接地物，将这些接地物都连接起来，形成接地网，以便更有效地将雷电排放到地下去。
•屏蔽原理：在基站的设备周围设置金属屏蔽，将雷电电流引到地面，同时通过屏蔽，将基站内产生的静电干扰分离开来。
•防雷带原理：将金属防雷带从建筑物上向地面拉起，通过导体作用将雷电电流导入地下，达到避免雷击的目的。
3. 接地要求在进行基站地接的过程中，有一些接地的要求必须要严格遵循，以保障基站的安全。
通常来说，接地要求可以为以下几点：•地网布置：根据基站的实际情况，综合考虑土壤电阻和绝缘人孔的要求，合理布置地网，达到防雷效果。
•地网连接：采用大直径、低电阻耐腐蚀的材料来连接地网，以保证接地的质量。
•接地深度：一般情况下，接地的深度要求大于2m，具体深度还要根据基站的实际情况进行合理估算。
•接地材料：选择导电性好，腐蚀性小的材料进行接地，例如：裸铜线或镀铜材料。
•地下水域：在接地时切勿接触地下水域，以免对环境造成污染。
•接地电阻：接地电阻这一点尤其重要，根据相关规定，接地电阻一般不得大于10欧姆。
4.通讯基站的防雷接地技术是基站建设中至关重要的一环，合理且科学的防雷接地设计能够有效提高基站设备和建筑的抗雷电能力，起到预防雷击的作用，是基站安全的保障。
防雷接地技术要求
防雷接地技术要求本工程属于二类防雷建筑，按二类防雷设计实施防雷保护采用联合接地方式，接地电阻不大于1Ω．利用建筑物桩基钢筋作为接地体，钢结构柱或混凝土柱主筋作为接地引下线，各层建筑物外圈、核心筒内圈均利用钢梁或混凝土梁主筋连接形成等电位均压环，各连接点均采用熔焊接。
各电气井（EPS）、电梯井、管道井（PS）、变电室、弱电机房、空调机房、设备机房等均按图纸设计要求预留接地端子板。
与重要电气设备相连的配电盘内安装电涌保护装置（SPD），保护重要的系统如供电系统免受雷电高电压的影响。
裙房顶部由其他专业材料作为避雷带，塔楼顶部设4根早期放射型避雷针。
所有安装在大楼的电气设备金属外壳、栏杆、门窗必须进行等电位接地。
其他专业需接地处，本专业依据施工图纸设计要求预留预埋接地端子板，以便于其他专业施工。
二、安装流程图防雷与接地工程的流程图见图1:三、雷接地工程施工本专业的工作范围：接地装置的制作安装、防雷引下线制作安装、接地端子板制作安装、均压环制作安装、避雷带避雷针安装、检查测试工作。
1、接地装置的制作安装a)接地装置利用基础桩基主筋（Φ≥16mm，2 条），从B3F基础底板接地引上点共计162 点，并相互连接形成等电位接地网；到6F 以上变为外围20 点（利用钢结构柱）、内筒18 点（利用混凝土柱主筋），相互连接形成2 个等电位接地环。
在B3F 基础底板的四周引出四根-40×4 镀锌扁铁，以便将来补偿接地装置与现有接地装置连接。
见图2。
b)钢管桩与地板钢筋的连接详见图3。
c)钢管桩与底板钢筋的连接详见图4。
d)结构柱与钢管桩、底板筋的连接详见图5。
2、避雷引下线制作安装按照设计要求选用建筑物混凝土柱的主钢筋作为防雷引下线,且每根柱子至少要有2 根不小于φ16mm 主筋通过连接焊接成一体后,作为引下线。
施工时，应配合土建施工。
按设计要求找出全部引下线钢筋位置，用黄丹油漆做好标记，保证每层钢筋上下进行贯通性焊接。

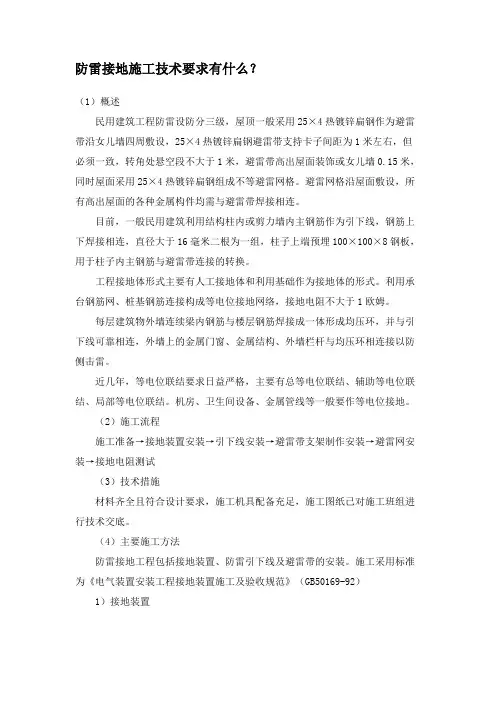

防雷接地施工技术要求
防雷接地施工技术要求有什么？（1）概述民用建筑工程防雷设防分三级，屋顶一般采用25×4热镀锌扁钢作为避雷带沿女儿墙四周敷设，25×4热镀锌扁钢避雷带支持卡子间距为1米左右，但必须一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采用25×4热镀锌扁钢组成不等避雷网格。
避雷网格沿屋面敷设，所有高出屋面的各种金属构件均需与避雷带焊接相连。
目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋100×100×8钢板，用于柱子内主钢筋与避雷带连接的转换。
工程接地体形式主要有人工接地体和利用基础作为接地体的形式。
利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线可靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。
近几年，等电位联结要求日益严格，主要有总等电位联结、辅助等电位联结、局部等电位联结。
机房、卫生间设备、金属管线等一般要作等电位接地。
（2）施工流程施工准备→接地装置安装→引下线安装→避雷带支架制作安装→避雷网安装→接地电阻测试（3）技术措施材料齐全且符合设计要求，施工机具配备充足，施工图纸已对施工班组进行技术交底。
（4）主要施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。
施工采用标准为《电气装置安装工程接地装置施工及验收规范》（GB50169-92）1）接地装置a.按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯通），并将两根主筋用油漆做好标记，便于引出和检查。
b.所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青作防腐处理，采用搭接焊时，其焊接长度要求如下：镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接。

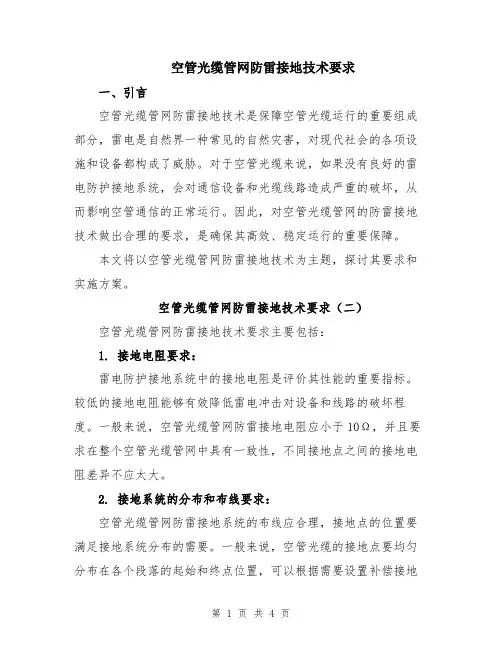

空管光缆管网防雷接地技术要求
空管光缆管网防雷接地技术要求一、引言空管光缆管网防雷接地技术是保障空管光缆运行的重要组成部分，雷电是自然界一种常见的自然灾害，对现代社会的各项设施和设备都构成了威胁。
对于空管光缆来说，如果没有良好的雷电防护接地系统，会对通信设备和光缆线路造成严重的破坏，从而影响空管通信的正常运行。
因此，对空管光缆管网的防雷接地技术做出合理的要求，是确保其高效、稳定运行的重要保障。
本文将以空管光缆管网防雷接地技术为主题，探讨其要求和实施方案。
空管光缆管网防雷接地技术要求（二）空管光缆管网防雷接地技术要求主要包括：1. 接地电阻要求：雷电防护接地系统中的接地电阻是评价其性能的重要指标。
较低的接地电阻能够有效降低雷电冲击对设备和线路的破坏程度。
一般来说，空管光缆管网防雷接地电阻应小于10Ω，并且要求在整个空管光缆管网中具有一致性，不同接地点之间的接地电阻差异不应太大。
2. 接地系统的分布和布线要求：空管光缆管网防雷接地系统的布线应合理，接地点的位置要满足接地系统分布的需要。
一般来说，空管光缆的接地点要均匀分布在各个段落的起始和终点位置，可以根据需要设置补偿接地点，以提高接地的均匀性。
此外，接地系统的线路应具有足够的抗腐蚀性和导电性，以保证接地系统的长期稳定性。
3. 接地系统的材料要求：空管光缆管网防雷接地系统的材料要求具有良好的导电性、耐腐蚀性和耐候性。
常见的接地系统材料包括铜、镀铜钢、不锈钢等。
选择适合的材料可以确保接地系统在长期使用中具有良好的导电性和稳定性。
4. 接地系统的防护要求：为了保护接地系统不受外部环境的破坏，可以对接地系统进行防护。
常见的防护措施包括设置接地设备箱、使用耐腐蚀的涂层覆盖接地系统、采用防腐蚀的接地线路等。
这些防护措施可以有效延长接地系统的使用寿命，提高其稳定性和可靠性。
5. 接地系统的检测要求：空管光缆管网防雷接地系统应定期进行检测，以确保其性能和稳定性。
检测项目包括接地电阻、接地电位、接地线路的导通性等。

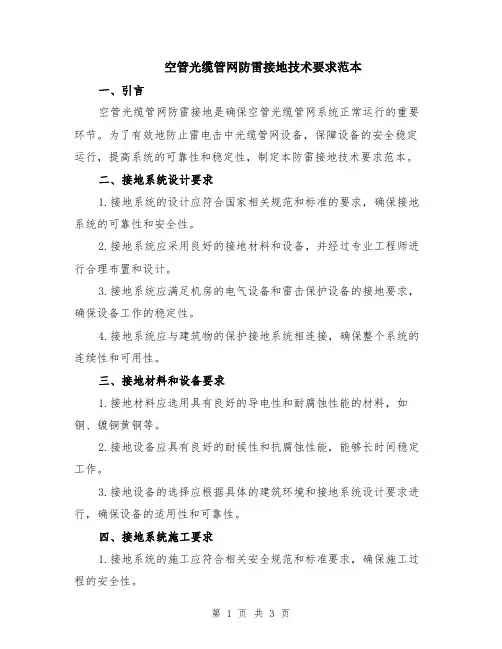

空管光缆管网防雷接地技术要求范本
空管光缆管网防雷接地技术要求范本一、引言空管光缆管网防雷接地是确保空管光缆管网系统正常运行的重要环节。
为了有效地防止雷电击中光缆管网设备，保障设备的安全稳定运行，提高系统的可靠性和稳定性，制定本防雷接地技术要求范本。
二、接地系统设计要求1.接地系统的设计应符合国家相关规范和标准的要求，确保接地系统的可靠性和安全性。
2.接地系统应采用良好的接地材料和设备，并经过专业工程师进行合理布置和设计。
3.接地系统应满足机房的电气设备和雷击保护设备的接地要求，确保设备工作的稳定性。
4.接地系统应与建筑物的保护接地系统相连接，确保整个系统的连续性和可用性。
三、接地材料和设备要求1.接地材料应选用具有良好的导电性和耐腐蚀性能的材料，如铜、镀铜黄铜等。
2.接地设备应具有良好的耐候性和抗腐蚀性能，能够长时间稳定工作。
3.接地设备的选择应根据具体的建筑环境和接地系统设计要求进行，确保设备的适用性和可靠性。
四、接地系统施工要求1.接地系统的施工应符合相关安全规范和标准要求，确保施工过程的安全性。
2.施工人员应具备相关的电气安装和接地系统施工经验，并严格遵守施工图纸和设计要求。
3.施工现场应保持整洁，防止施工废料和杂物影响接地系统的正常运行。
4.接地系统的施工应按照规范和标准要求进行验收和测试，确保接地系统的质量和可靠性。
五、接地系统维护与检测要求1.接地系统应定期进行巡检和维护，及时发现和排除潜在的故障隐患。
2.接地系统的维护应采取有效的措施，包括清理接地设备的腐蚀物和杂物等。
3.接地系统应定期进行测试和检测，确保系统的接地电阻符合要求。
4.接地系统测试应由专业人员进行，测试结果要详细记录并及时修复测试中发现的问题。
六、防雷接地的安全管理1.在接地系统设计和施工过程中，应严格遵守安全管理规定，保障施工人员的人身安全。
2.接地系统施工现场应设置明显的安全警示标志，避免外来人员误入施工区域。
3.对接地系统施工人员进行必要的安全培训，提高其安全意识和防护知识。
空管光缆管网防雷接地技术要求
空管光缆管网防雷接地技术要求空管光缆管网防雷接地技术是指在光缆管网工程中，为了避免雷击对光缆和设备造成损坏，采取一系列措施来保护光缆管网和设备的安全。
下面将详细介绍空管光缆管网防雷接地技术的要求。
一、防雷接地的基本原则1. 接地电阻低：接地系统应确保接地电阻低于规定值，以便及时排除雷电入侵导致的电流，防止设备损坏。
2. 接地系统连续可靠：接地系统各部分之间的接地电阻应保持均匀，不能有非金属材料绝缘隔离、断裂或老化等情况。
二、防雷接地技术要求1. 接地电阻的要求（1）接地电阻测量：在工程实施过程中，应定期对接地电阻进行测量，确保其在规定范围内。
（2）接地电极的设置：接地电极的数量和间距要根据雷电分布、土壤电阻率等环境条件进行合理设置。
如果电阻率较大的地区，应增加接地电极的数量。
2. 接地方法的要求（1）垂直接地：对于光缆管网工程来说，通常采取垂直接地的方式，即将接地电极垂直安装在地下。
（2）混合接地：在一些特殊环境下，可以采取混合接地的方式，即将水平接地和垂直接地结合起来，提高接地效果。
3. 接地电极的要求（1）电极材料：接地电极通常采用铜材料，因为铜具有良好的导电性能和抗腐蚀性能。
（2）电极长度：电极的长度应根据土壤电阻率等因素确定，一般要求长度超过2米。
（3）电极埋设深度：电极埋设的深度应根据实际情况进行确定，通常要求埋设在地下0.5-0.8米的深度。
4. 外设设备的防雷接地（1）设备接地：光缆管网中的设备需要进行单独的接地，以确保设备本身的安全。
（2）接线线缆：接地线缆选用导电性能良好、抗腐蚀性能强的材料，并采取合理的敷设方式。
5. 防雷保护装置为了进一步提高空管光缆管网的防雷能力，可以设置防雷保护装置，防止雷电过电压对设备的损坏。
总结：空管光缆管网防雷接地技术要求包括接地电阻低、接地系统连续可靠、接地电极合理设置、电极材料选择、电极长度和埋设深度合理、外设设备接地、防雷保护装置设置等方面。
建筑电气工程防雷与接地敷设安装技术要求
建筑电气工程防雷与接地敷设安装技术要求
1.场地选择：选择合适的场地进行建筑电气工程施工，避免沼泽地或
其他易积水的地方。
场地应平整、干燥、无水潭等。
2.接闪器安装：在建筑物的高点或顶部设置合适的避雷针。
避雷针的
高度应根据建筑物的高度和周围环境的情况进行确定。
3.避雷装置设置：建筑物的接闪器需要通过导线连接到接地设施。
导
线应采用耐候、耐腐蚀的材料，如铜或铝。
导线的断面积应根据建筑物的
高度和避雷针的类型来确定。
4.接地装置设置：建筑物的接地设计应符合国家标准规定。
接地装置
应能有效地将雷电流引入地下，以保护建筑物和其中的电气设备。
接地装
置应包括接地体、接地极、接地导线等。
5.接地体安装：在建筑物周围或地下挖掘合适的深度和规格的接地体。
接地体应埋设在湿度较高的地方，并与建筑物的接地极通过导线连接。
6.接地导线铺设：接地导线应直线铺设，并避免与其他电缆或管道发
生交叉。
导线的长度和截面积应根据建筑物的规模和电气设备的功率来确定。
7.防雷系统和接地系统的连接：当建筑物的防雷系统和接地系统相互
配合使用时，应确保连接处的接头牢固可靠，并防止因腐蚀、断裂或受潮
等原因导致连接不可靠。
8.安全标识与警示：对于建筑物的防雷装置和接地装置，应在适当的
位置设置标识和警示牌，以提醒人们注意安全。
以上是建筑电气工程防雷与接地敷设安装技术要求的一些主要内容。
在实际施工中，还应根据具体情况和相关法规进行具体的安全设计和施工。
防雷保护接地通用要求
防雷保护接地通用要求
防雷保护接地通用要求主要包括以下几点：
1.接地装置应优先利用建筑物钢筋作为防雷接地体。
2.防雷接地体应满足接地电阻的要求，一般要求不大于
4欧姆。
3.接地线应采取防止机械损伤和化学腐蚀的措施，并应
满足导电性、热稳定性、机械强度和防腐性能要求。
4.接地装置应进行定期维护和检测，确保其有效性。
5.建筑物金属构件，如消防梯、水塔、冷却塔、电梯导
轨、屋顶金属等，应与防雷接地体连接。
6.防雷接地线应选择铜芯导线，且截面积应满足要求。
7.防雷接地系统应采取等电位联结措施，以提高防雷效
果。
8.防雷接地系统应与建筑物内的其他电气系统共用接地
体，但不得共用接地线。
9.在有爆炸危险的环境中，防雷接地体应采取防爆措
施。
10.在潮湿环境中，防雷接地线应采取防水措施。
以上是防雷保护接地的一些通用要求，具体要求可能因地区、建筑物类型等因素而有所不同。
在进行防雷保护接地时，应遵循当地气象部门和建筑规范的要求，并请专业人员进行设计和施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地技术要求
1、建筑物可用立柱钢筋直径大于14mm中间无间断分别上、下引出与建筑物环状水平接地网相连，在环状网上每隔5m安装接地极一个。
2、塔、烟囱安装二个以上接地极与塔、烟囱连接并与主地网连通。
3、可燃气（液）体的钢罐5000m3以上安装4根接地极形成环状并与罐体相连，1000m3以上安装3根接地极并与罐体相连，1000m3以下安装2根接地极并与罐体相连，环形接地装置需与主地网相连。
3、现场的电气设备均应单独接地（现场配电箱、操作柱、电机）。
4、各类管廊架每隔20米设置一个接地极并与管架支柱连接。
5、所有防雷接地电阻不得大于10欧。
6、接地极长度为1.5米，材质为钢质热镀锌63＊6等边热轧角钢，水平环状接地装置及引出线均为50＊5热镀锌扁钢。
7、所有接地极在土建基础开挖完成后安装，环状水平接地装置距地表面0.6米安装，回填土不得含沙石块和建筑垃圾，并分层夯实。
8、连接要求：
1）扁钢与扁钢相连，搭接面大于扁钢横向尺寸2倍，并三面焊接。
2）扁钢与钢筋相连，搭接面大于钢筋直径6倍焊接。
3）钢筋与钢筋相连，搭接面大于钢筋直径6倍焊接。
4）扁钢与扁钢相连，搭接面达不到2倍要求时应加装辅助扁钢相连焊接。
扁钢与接地极相连搭接面达不到2倍要求时应加装辅助扁钢相连焊接。
9、焊接后防腐处理要求：
1）除去焊渣及锈蚀部份。
2）使用沥青防腐漆涂刷二次
10、验收：
1）接地极安装后隐蔽前通知电气专业现场验收签证。
2）环状及水平接地工作完成隐蔽前通知电气专业现场验收签证。
3）经过电气专业验收签证后的接地装置才能隐蔽。
