九年级物理上册电学综合试题带答案
人教版初中物理九年级电学综合测试卷(含答案)
电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。
若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。
下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。
初中九年级上物理电学试题含答案

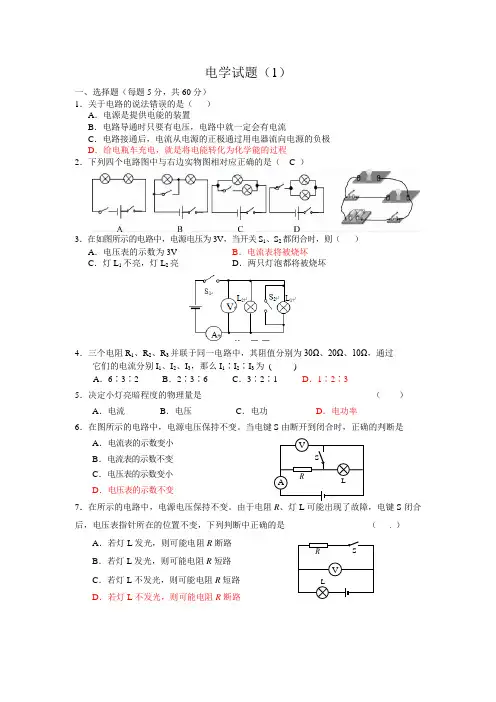

电学试题（1）一、选择题（每题5分，共60分） 1．关于电路的说法错误．．的是（ ） A ．电源是提供电能的装置B ．电路导通时只要有电压，电路中就一定会有电流C ．电路接通后，电流从电源的正极通过用电器流向电源的负极D ．给电瓶车充电，就是将电能转化为化学能的过程2．下列四个电路图中与右边实物图相对应正确的是（ C ）3．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ） A ．电压表的示数为3V B ．电流表将被烧坏C ．灯L 1不亮，灯L 2亮D ．两只灯泡都将被烧坏4．三个电阻R 1、R 2、R 3并联于同一电路中，其阻值分别为30Ω、20Ω、10Ω，通过 它们的电流分别I 1、I 2、I 3，那么I 1∶I 2∶I 3为 ( )A ．6∶3∶2B ．2∶3∶6C ．3∶2∶1D ．1∶2∶3 5．决定小灯亮暗程度的物理量是 （ ）A ．电流B ．电压C ．电功D ．电功率6．在图所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，正确的判断是A ．电流表的示数变小B ．电流表的示数不变C ．电压表的示数变小D ．电压表的示数不变7．在所示的电路中，电源电压保持不变。
由于电阻R 、灯L 可能出现了故障，电键S 闭合后，电压表指针所在的位置不变，下列判断中正确的是 （ ）A ．若灯L 发光，则可能电阻R 断路B ．若灯L 发光，则可能电阻R 短路C ．若灯L 不发光，则可能电阻R 短路D ．若灯L 不发光，则可能电阻R 断路RAVLSRSVL8、如图1是一种自动测定油箱内油面高度的装置．弯月形的电阻R与金属滑片P构成一个滑动变阻器．金属滑片P是杠杆的一端．下列说法正确的是（）A．该电路中的油量表可用电流表改装B．电路中的电流越小，油量值越大C．R0和R在电路中是并联的D．油面高度升高，滑动变阻器接入电路中的电阻减小9．下列情况中，属于串联的是（）A．教室里的各盏电灯B．马路上的各盏电灯C．手电筒中的干电池组D．家里的电脑和电冰箱10.下列说法中正确的是：（）A.当燃料没有完全燃烧时，其热值将会变小。
初三物理电学综合题(较难)及答案
初三物理电学综合题(较难)及答案一、电磁学综合题1．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。
三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。
由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。
选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路．（2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______（3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）]【答案】三脚插头1800W；121Ω 560s【解析】【详解】（1）电炒锅是具有金属外壳的大功率用电器，为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；（2）R3的电功率：P3=()223220V60.5ΩUR==800W，电炒锅的最大电功率：P最大=1000W+800W=1800W，R2的功率：P2=1000W-600W=400W，加热电阻R2的阻值：R2=()222220V400WUP==121Ω；2．(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。
（2019·广东执信中学中考模拟）将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.（______）【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R2上标有“100Ω 1A”字样。
九年级物理上册电流和电路综合测试卷(word含答案)
九年级物理上册电流和电路综合测试卷（word 含答案）一、初三物理电流和电路易错压轴题（难）1．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．b．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．_______________________；c．_______________________________；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．【答案】0.6 0～0.6A 闭合S1，断开S2，记下电流表示数I1闭合S1和S2，记下电流表示数I21021P I RI I额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P额=6W，假设额定电压最小为U min=10V，则额定电流最大为I=P额/U min=6W/10V=0.6A，所以电流表的量程选0～0.6A；②将电阻元件与R0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
人教版物理九年级全一册电学综合计算专题训练 (含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
九年级物理(电学)综合测试卷
九年级物理(电学)综合测试卷(时间90分钟，满分100分)一、选择题(每小题只有一个选项准确，每小题2分，共24分)1．【题文】家庭中使用的电水壶，正常工作时通过的电流约为( ) A．40 A B．4 A C．400 mA D．40 mA【答案】B2．【题文】小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15 min内，消耗电能0．3 kW·h，这个用电器可能是( )A．空调器B．电冰箱C．电视机D．收音机【答案】A3．【题文】随着生活水平的提升，家用电器日益增多．某户实行电路旧线改造后，将保险丝的规格由10 A换成了15 A，则该线路允许同时接入用电器的功率比原来增加了( )A．2200 W B．3300 W C．1100 W D．5500 W【答案】C4．【题文】下面所示电器中，利用电流的热效应来工作的是( )A．电磁起重机B．电炉C．电风扇D．电脑【答案】B5．【题文】为了避免触电事故，下列电器安装不符合国家规定的技术要求的是( )【答案】B6．【题文】随着人们生活水平的逐步提升，家用电器的持续增多．下列关于家庭电路的说法中，准确的是( )A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增增大功率用电器时，只需换上充足粗的保险丝即可【答案】C7．【题文】有一串小彩灯，每盏小彩灯的规格为“4V 0．2A”．下列表述中不准确的是( )A．若要使小彩灯在家庭电路中正常工作，应把55盏小彩灯串联起来使用B．每盏小彩灯正常工作时的电阻是20C．每盏小彩灯的额定功率是0．8 WD．小彩灯不工作时，电阻为零【答案】D8．【题文】将分别标有“16V 8W”、“8V 4W”字样的灯L1、L2串联使用．当灯L1正常发光时，灯L2会( )A．正常发光B．比正常发光暗C．比正常发光亮D．以上三种情况均有可能【答案】A9．【题文】夏天在家里打开空调时，发现室内的灯光变暗．关于这个现象，下列说法中不准确的是(不考虑温度对电阻的影响) ( )A．进户线中的电流变大了B．线路中的热损耗变大了C．线路中的总电阻变大了D．灯两端的电压变小了【答案】C10. 【题文】如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。
九年级上册物理 电流和电路综合测试卷(word含答案)
九年级上册物理电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。
初三物理电学综合专题试题答案及解析
初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。
比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。
比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。
丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。
实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。
（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。
由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试题三
、单项选择题（把每小题正确的答案选在括号内，每小题4分，共28 分）
1 •有关电能的应用，下列说法错误的是：
A. 电灯泡把电能转变为热能 B •电动机把电能转变为动能
C.电热器把电能转变为热 D .节日彩灯把电能转变为光能
2. 下列说法中正确的是：
A.电流做多少功，就有多少电能转变成其它形式的能—也二
B.用电器的电功率越大，电流所做的功就越多
C. 家庭里有两个不同的用电器，用电时间长的电流所做的功一定较多图1
D. 电能表是测量电功率的仪器
3. —个灯泡标有“ 220V40W”字样，当把它接到110V的电路上时，它的实际电功率是：
A. 40W B . 19.8W C . 10W D .无法确定
4. 如图1所示电路，电源电压不变，变阻器最大阻值R2与电灯阻值R之比为3: 2,当滑片P由a端移到b端时，R消耗功率之比为：
A. 25：4 B . 5：2 C . 4：25 D . 2：5
5. 有两根电阻丝先串联后并联分别接到同一电源上，贝恠相同的时间内所产生的热量：
A. —样多B .并联时多C .串联时多 D .无法确定
6. 以下不是利用电流的热效应来工作的是：
A.电饭锅B .电烙铁C .电热杯D .电动机
7. 关于保险丝，下列说法正确的是：
A. 保险丝应选用电阻比较小，熔点比较低的材料
B. 当保险丝熔断时，可用铁丝代替
C. 选用额定电流越小的保险丝就越安全
D. 选择适当规格的保险丝，才能够既不妨碍供电，又能起保险作用
二.填空题（每小题4分，共20分）
8. 小明同学在晚上学习时，使用220V 40W的灯泡3小时，贝U电路中消耗了_____ 的电能，若电路中接有“ 600revs/kW • h”的电能表，贝U在这段时间内电能表的表盘转了 ____ 转。
9. 电阻R: R=3: 1，若将它们串联在电源两端，相同时间内电流做功之比W: W= ______; 电功率之比P1：P2= ______ 。
10. ___________________________________________________________ 有一个标有“ 8V4W”的小灯泡，如果接在12V的电源上，必须_____________________ 联一个阻值为Q的电阻才能使小灯泡正常发光，此时在这个电阻上消耗的电功率是W 。
11. 将标有“ 220V 25W L1和“ 220V 60W L2的两盏电灯串联后接入380V的电路中，烧坏
的电灯是。
12. 有些材料在低温下电阻会消失而成 ____________ 体，当电流通过它时，它两端的电压为V,消耗的电功率为_____ W 。
三.实验作图题（14分）
13. （8分）在“测定小灯泡额定功率”的实验中，已知电源电压为6V,小灯泡额定电压为
3.8V，灯丝电阻约为12Q0
（1）如图2 （甲）所示是未接完的实验电路，请用笔画线代替导线完成电路连接，并要求当滑片P向右移时，电流表示数减小。
（2）在方框内根据电路元件连接画出电路图。
（3）闭合开关前，应使滑动变阻器的滑片P置于_端。
若闭合开关，灯不亮，电压表示
数接近6V,电流表示数几乎为零，出现这种故障的原因是 __________________________ 。
（4）闭合开关电压表示数为 2.5V，应将滑片P向________ 端移动，直到小灯泡正常发光时，电压表示数应为_____ V 时，电流表示数为0.3A，则小灯泡正常发光时的电阻
为_________ Q，额定功率为W ，通电5min，小灯泡消耗的电能是 _「，并
请在乙图中标出电流表指针的
甲图2
14. （4分）14 •莆田）31.小聪同学将一个报废了的电吹风（铭牌如下表），拆开来研究。
他发现电吹风中有电热丝，电动机和开关等，他画出的电吹风的电路图如图所示。
问：
220V
50Hz
境撬瓦时掬串440W ,
吹冷凤时易車44V
（1）该电吹风正常工作且吹热风时，电热丝R中的电流多大?
（2）小聪同学画出的电路图有何错误之处？
四、计算题（14分）
15. （9分）如图3所示，R1=30Q, R2=80Q ，电源电压保持不变，假设灯丝电阻不变。
（1）当K 、K1、K2都闭合时，电流表A1示数是0.4A ，小灯泡L 恰好正常发光，求电源电 压、小灯泡的额定电压和 A2示数各是多少？
（2） 当K 闭合，K1、K2都断开时，电流表A2的示数是0.1A ，求小灯泡的实际功率是多少? （3） 小灯泡的额定功率是多少？
16. （5分）下列所示为国产全自动洗衣机说明书中所列的主要技术数据，试问： （1）这 台洗衣机在额定电压下洗衣、脱水时，通过洗衣机的电流是多少安 ？（ 2）如洗衣、脱水的 累计时间为30分钟，洗衣机耗电多少度？
17. 信息收集题：(6分)27.某型号电热水壶的额定电压为220V,正常工作时的电流 为5A,壶中装有2kg 温度为20C 的水。
已知c 水=4.2 x 103J/(kg 「C )。
求：
额定电压 220 V 额定频率 50 H z
额定洗衣、脱水功率
360W
额定洗衣、脱水容量 3千克 整机质量 33千克
外形尺寸 542 X 550 X 320毫
—
图3
(1)该电热水壶正常工作时的电功率。
(2)将这壶水加热到100C，水吸收的热量。
18. 问题解决(8分)如图所示是电饭锅加热和保温时的电路示意图。
设加热时
的功率为1100瓦，保温时功率为5瓦。
220V 打& (1)用学过的公式推理说明，电饭锅处于加热状态时，开关S是断开还是闭左__________ 凸_____
合？
(2)R2的阻值为多大？
参考答案
（有些开放题型可能有多种答案）
、单项选择题（把每小题正确的答案选在括号内，每小题
4分，共28 分） 题号 1 2 3 4 5 6 7 答案
A
A
C
A
B
D
D
.填空题（每小题 4分，共20分）8、0.12kW ・ h,72。
9、3： 1，3： 1
（2）如右图。
（3） B （右端），灯丝断了或灯泡接线未接好。
（4） A （左
端），
3.8，12.7，1.14，342。
14、 （4分）（1）使用灯泡前先记下电能表的示数 A,然后使用灯泡并开始计时；一段时间 后，停止使用并记下使用时间 T ,电能表的示数B,则W=B-A 依P=W/T=（ B-A ） /T 。
（2）把电流表串联在灯泡上，然后通电并读出电流表的示数I ，而家庭电路电压为U=220V 则：P=UI 。
（还可以其它方法） 四、计算题（14分）
15、 （1） A 示数为0 U 1=11 R F O.4A X 30Q =12V 电源电压12V 灯泡额定电压12V （2） 当K 闭合，K 、&都断开时，电路为L 与R 串联，则： U 2=I 2 R 2=0.1A X 80Q =8V L 两端电压为 U L =U- U 2=12V-8V=4V P 实=U I 2=4V X 0.1A=0.4W 灯泡电阻 R= U L / I 2=4V/0.1A=40 Q （3） P 额=$/ R L = （12V ） 2/40 Q =3.6W —（ 2 分）
16、 （5 分）（1）由表中数据可得：I=P/U=360W/220V^ 1.64A — （2 分）
⑵W=Pt=0.36kW X 0.5h=0.18kW • h —( 3 分) 17.信息收集题：（ （6分）（1）上月行码170 kW ・h 。
（2）电价0.79元/度。
（截至到本月表时已用电234度电；本月用电64度；按30天计，本月平均每天用电约 2.1度电。
）Q=『3t/R=3U 2t/R=3Q
（3）用一根电阻丝接到电压为 3U 的电源上，通电1分钟,
19. 问题解决（6分）（1）因为开关S 闭合时，电路是并联电路，贝U 并联时总电阻 R 总＜R （并联后总电阻比任一个最小电阻还小），依P=U/R 总，P 与R 总成反比，所以加热状态时S 应
18、探究方法题：（6分）Q=U/R
（1） 用三根电阻丝并联接到电压为 U 的电源上，通电1分钟,
3U 2t
R
3Q
则Q=
Q= ( 3 U) 2t/R=3U 2
t/R=3Q 10、串联，8，2。
11、L i 。
12、超导，0, 0。
三.实验作图题（14分）13、（10分）（1）如图2
闭合，则R1是保温电阻丝，R是加热电阻丝
（2）因为加热时总功率为1100W其中保温占5W则R的加热功率P2=1095W 依R=U/ P 2= (220V)2/1095W=44.2Q
20．想像能力题：(6 分)伏安法测灯泡电阻；伏安法测灯泡功率；串联电路电流的规律；串联电路电压的规律；并联电路电流的规律；并联电路电压的规律；验证欧姆定律等。
