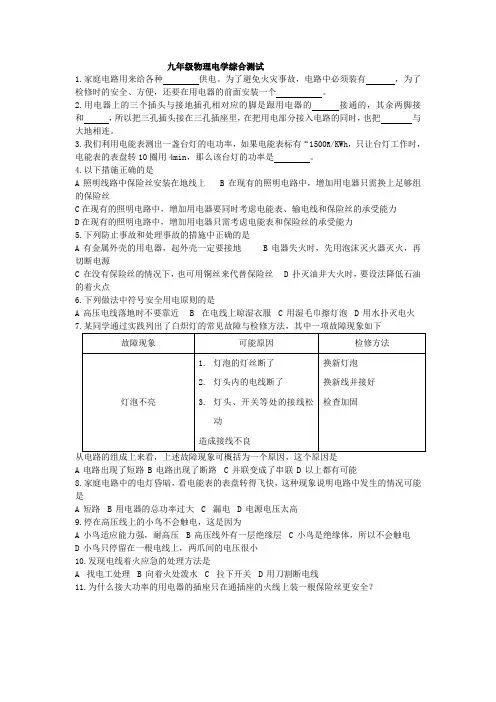

九年级物理电学综合测试
九年级物理电学综合测试1.家庭电路用来给各种供电。
为了避免火灾事故，电路中必须装有，为了检修时的安全、方便，还要在用电器的前面安装一个。
2.用电器上的三个插头与接地插孔相对应的脚是跟用电器的接通的，其余两脚接和，所以把三孔插头接在三孔插座里，在把用电部分接入电路的同时，也把与大地相连。
3.我们利用电能表测出一盏台灯的电功率，如果电能表标有“1500R/KWh，只让台灯工作时，电能表的表盘转10圈用4min，那么该台灯的功率是。
4.以下措施正确的是A照明线路中保险丝安装在地线上B在现有的照明电路中，增加用电器只需换上足够组的保险丝C在现有的照明电路中，增加用电器要同时考虑电能表、输电线和保险丝的承受能力D在现有的照明电路中，增加用电器只需考虑电能表和保险丝的承受能力5.下列防止事故和处理事故的措施中正确的是A有金属外壳的用电器，起外壳一定要接地B电器失火时，先用泡沫灭火器灭火，再切断电源C在没有保险丝的情况下，也可用铜丝来代替保险丝D扑灭油井大火时，要设法降低石油的着火点6.下列做法中符号安全用电原则的是A高压电线落地时不要靠近B在电线上晾湿衣服C用湿毛巾擦灯泡D用水扑灭电火7.某同学通过实践列出了白炽灯的常见故障与检修方法，其中一项故障现象如下从电路的组成上来看，上述故障现象可概括为一个原因，这个原因是A电路出现了短路B电路出现了断路C并联变成了串联D以上都有可能8.家庭电路中的电灯昏暗，看电能表的表盘转得飞快，这种现象说明电路中发生的情况可能是A短路B用电器的总功率过大C漏电D电源电压太高9.停在高压线上的小鸟不会触电，这是因为A小鸟适应能力强，耐高压B高压线外有一层绝缘层C小鸟是绝缘体，所以不会触电D小鸟只停留在一根电线上，两爪间的电压很小10.发现电线着火应急的处理方法是A找电工处理B向着火处泼水C拉下开关D用刀割断电线11.为什么接大功率的用电器的插座只在通插座的火线上装一根保险丝更安全？12.李强家电表上标有“220V，5A”字样，电路中已接“220V，500W”的电炉一只，“220V，60W”的电视机一台，“220V，40W”的节能灯两个，问能否再接一个“220V，500W”的电熨斗？13.用电压表测得家中某插座未接用电器时的电压是220V，若在此插座上连入一个“220V，100W”的电炉时，电压表测得插座处的电压为200V，求（1）输电线的电阻为多大？（2）若在此插座上接一个“220V，1000W”的电炉，插座处的电压又是多少？输电线的电流为多大？14.如图甲，电源的电压不变，闭合开关S1后，两灯都发光，一段时间后，其中的一盏灯熄灭，电压表V1的示数变大，V2的示数变小，试分析产生这一现象的原因。
人教版物理九年级全一册电学综合计算专题训练 (含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
九年级物理电学综合检测试卷
九年级物理电学综合检测试卷姓名成绩一、选择题(每题3分，共54分)1、家家户户都用电能表，它是用来直接测量( )A、电流B、电压C、电功D、电功率2、下列家用电器中，属于电热器的是( )A、电烙铁B、电风扇C、电视机D、电冰箱3、通过电阻R的电流为I，在相等的时间内产生的热量是Q，当电阻为2R，电流是I时，在相等的时间内产生的热量为( )A、4QB、2QC、QD、0.5Q4、关于电功和电功率说法不正确的是( )A、用电器消耗的电能越多，电功率越大；B、功率是表示电流做功快慢的物理量；C、单位时间内，电流做功越多，电功率越大；D、千瓦时电功的单位，千瓦是电功率的单位。
5、如图所示，通电螺线管左端小磁针N极指向正确的是( )6、下列说法符合安全用电原则的是( )A、用粗铜丝代替保险丝B、用湿的抹布擦拭正在发光的电灯泡C、在通电的电线上晾晒衣服D、家用电器的金属外壳要接地7、功率为P的电炉，因电阻丝烧断，去掉原长的一半，仍接入原电路里（电源电压不变），此时电炉的实际功率是( )A、0.5PB、PC、2PD、4P8、李刚家的灯不亮了，他用测电笔检查的时候发现测电笔的氖泡仍能发光，保险丝与灯泡都完好，分析此故障的原因( )A、停电了B、进户的火线断了C、火线与零线相碰了D、零线断了9、在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，其原因可能是( )A、变阻器总电阻太大B、电压表量程太大了C、电源电压太低D、灯泡灯丝断开10、有L1、L2、L3、分别标有“220V 100W”、“110V 100W”、“36V 100W”字样，它们都正常发光时，则( )A、L1亮B、L2亮C、L3亮D、一样亮11、如图5所示，电源电压为6 V，R1是滑动变阻器，其调节范围是0~20Ω，R2为一个阻值等于20Ω的定值电阻，调节滑动变阻器的滑片p，R2消耗的最小功率为( )A、最小值为1.8瓦B、最小值为1.2瓦C、最小值为0.9瓦D、最小值为0.45瓦12、两个定值电阻R1和R2，且R1> R2，若将它们并联后接在电压为U的电路中，R1和R2消耗的电功率分别是P1和P2；若将它们串联后仍接在电压为U的电路中，R1和R2消耗的电功率分别是P’1和P’2，下列关系式中正确的是( )A、P1 + P2 = P’1 + P’2B、P1 + P2 > P’1 + P’2C、P1 + P2 > P’1 + P’2D、无法判断13、下面关于保险丝的说法，正确的是( )A、保险丝是用电阻较大，熔点较低的铅锑合金制成的B、保险丝的额定电流应等于或稍大于电路中允许通过的最大正常工作电流C、保险丝断了，可以用铁丝代替D、保险丝越细，其额定电流越小14、如下图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题（共16分）
1．1、常用手电筒灯泡的额定电流为0.3安，它正常工作时的电功率约为（ ）
A 0.1瓦
B 1瓦
C 10瓦
D 100瓦。
2．对一确定的导体，其电阻R ＝U/I 所表示的意思是 ( ) A 加在导体两端的电压越大，则电阻越大。
B 导体中电流越小，则电阻越大。
C 导体的电阻等于导体两端电压与通过导体的电流之比。
D 导体的电阻与电压成正比，与电流成反比。
3．判断电灯亮度的主要依据是（ ）
A 电功
B 电功率
C 电压
D 电流
4．在如图1所示的四种电路图中，电路连接正确且电流表测L 1电流的图是（ ）
A B C D 5．把阻值分别为R 1、R 2的两个电阻并联接在电压为U 的电路里，这时通过R 1的电流为I 1，通过R 2的电
流为I 2，且I 1＞I 2；若将R 1、R 2串联后仍接在电压为U 的电路里。
则R 1两端的电压U 1和R 2两端电压U 2的关系是( )
A U 1＝U 2。
B U 1＜U 2。
C U 1>U 2。
D 无法比较。
6. 将甲、乙两个导体接入同一电路中，现测得通过甲、乙的电流相等，则这两个导体在电路中的连接
方式（ ） A 一定是并联的 B 有可能是并联,也有可能是串联的 C 一定是串联的
D 以上都不正确
7．在图2所示的电路中，电源电压保持不变。
闭合电键S ，当滑 动变阻器的滑片P 向右移动时，电压表 V 1 与电压表 V 2 示数 的比值将（ ）
A 变小
B 不变
C 变大
D 无法判断 8．在图3所示的电路中，电源电压保持不变。
闭合电键S 后，
电路正常工作。
过了一会儿，电流表的示数变大，且电压 表与电流示数的比值不变，则下列判断中正确的是（ ） A 电阻R 断路，灯L 变暗 B 电阻R 短路，灯L 变亮 C 灯L 断路，电压表的示数变小D 灯L 短路，电压表的示数变大 二、填空题（共26分）（第15题每空2分）
9．二节普通5号干电池的电压是 ___伏，我国家庭电路的电压是 __伏,
马路上的路灯有一盏坏了其他灯却不受影响，说明:路灯之间一定是 __ 联的（选填“串”或“并”）。
10．在1分钟内有18库仑的电量通过手电筒的小灯炮，电流做了54焦耳的电功，则通过小灯泡的电流
为 安，小灯泡两端的电压为 伏。
当该导体两端的电压为9伏时，导体的电阻为 欧。
11．滑动变阻器是靠改变接入电路中电阻丝的 来改变电阻，从而改变电路中 ，一个滑动变
图1
L 1
图2
图3
阻器上标有“30Ω，2A ”的字样，其中“30Ω”表示 ，“2A ”表示 。
12．把6
欧和4欧的电阻串联在电路中，当通过4欧电阻的电流为0.3安时，它两端的电压是 伏，
通过6欧电阻的电流为 安，电路总电压为 伏。
13．甲、乙两灯电阻分别是10欧和15欧，并联在12伏的电路上，通过甲的电流是 安，干路中的
电流是 安，乙灯两端的电压是 伏，两灯的电流之比为 。
14．月底张明家电能表的情况如图4所示．然后从记录本上查出上月底电能表的示数是
811.6千瓦时，张明家本月消耗的电能为______千瓦时。
若按每千瓦时0.61元计费，张明家本月应缴电费为______元。
张明家同时使用的用电器总功率不得超过______瓦。
15．如图5所示,当滑动变阻器的滑片P 向右移动时,电压表的示
数将 ,电流表A 的示数将 。
(均选填“变大”“变 小”或“不变”)
16．物理学研究中经常用到“等效替代法”、“类比法”等科学方
法。
在下列研究实例中，采用了“类比法”的是____和____。
（均填序号） （1）研究串联、并联电路时，引入“总电阻”。
（2）研究电流时与水流进行对比。
（3）研究力的作用效果时，引入“合力”。
（4）研究功率时与速度进行对比。
三、作图题（共6分）
17．在图6所示电路中，根据标出的电流方向，从电池、电流表、电压表三个元件符号中选出两个，分
别填入电路的空缺处填进后要求L 1、L 2串联，且都能正常发光。
18．在图7所示电路中，有一根导线尚未
连接，请以笔线代替导线补上，补上后要求：当滑动变阻器滑片P 向右移动时，电压表示数变大。
四、实验题（共18分）
22.图8中，（A ）是电学中常用的测量仪表，（B ）是该仪表刻度盘的放大图，请仔细观察这个仪表，并
结合已学过的知识，学出观察的结果。
（1）它是 表；使用时应_____联在电路中，（2）它有 个接线柱 个量程； （3）当接“-”和“0.6”两接线柱时，最小刻度是 ，量程是 ； （4）当接“-”和“3”两接线柱时，最小刻度是 ，量程是 ；现在的读数是 。
23.小强做测定“小灯泡的电功率”实验时，所用器材有电压为6V 的电源，额定电压为2.5V 的小灯泡，
以及符合实验要求的滑动变阻器、电表、开关和导线。
图9是小强没有连接完的实物电路。
A
B
P
图6
图7
图5
图4
图8 A B
（1）请你用笔画线代替导线，帮小强将实物电路连接完整； (2)根据所连电路在方框内画出电路图。
（3）小强连好电路闭合开关，移动变阻器滑片P ，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）；
（4）小强排除故障后闭合开关，移动滑片P 到某处，电压表的示数为2.2V ，要测量小灯泡的额定功率，应将滑片P 向 端滑动（选填“左”或“右”）；
26.小张同学在“用电压表、电流表测电阻”的实验中，实验电路如图13所示： （1）、该实验需要测的物理量是 、 ；
（2）、他用3节新干电池作为电源，电路连接，实验步骤均正确。
闭合电键S ，他观察到电流表、电压表的示数分别如图10（a ）、（b ）所示。
当他把滑动变阻器的滑片P 移到某位置时，电流表、电压表的示数分别为0.20安、2.4伏。
接着，他继续移动滑片，发现电流表的最大值为0.36安。
（a ）他所用到的滑动变阻器最大阻值为 欧；
（b ）请帮助小张同学把实验中有关的数据填入表格内，并求出R X 的阻值。
（计算电阻时，精确到0.1欧）
五、计算题（共24分）
19．在图11所示的电路中，电源电压不变，灯标有“6V 3W ”字样。
当电键K 闭合时，灯
L 正常发光，电流表的示数为O ．6安。
求： (1)通过灯L 的电流。
(2)电阻R2的阻值。
(3)在10秒内，电流通过电阻R2所做的功。
20．如图12所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.3安，电压表读数为6伏，求：
物理量 序号
电压 （V ） 电流 （A ） 电阻 （Ω）
平均电阻（Ω） 1
2 2.4 0.20 3
0.36
（a ） （b ） 图10 P
3 15
0.3
+
图9
图11
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。
21.如图13所示电路中，电源电压为4．5伏，电阻R2的阻值是10欧，闭合电键，电压表的示数是3伏。
求：(1)通过滑动变阻器R1的电流；
(2)此时滑动变阻器连入电路中的电阻R1；
(3)当滑动变阻器滑片向左移到某一位置时，电流表示数如图所
示，小李和小林两位同学设想求出此时滑动变阻器连入电路中R1
的电阻值。
计算过程结果小李R1=U1/I1=1.5伏/0.2安7.5欧
小林R1=U1/I1=2.5伏/0.2安12.5欧
请判断，小李的结果是，小林的结果是。
（均选填“正确”或“错误”）
