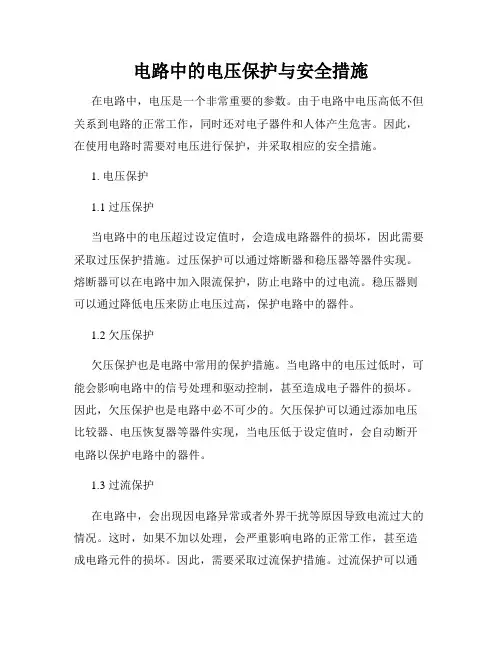

电路中的电压保护与安全措施
电路中的电压保护与安全措施在电路中，电压是一个非常重要的参数。
由于电路中电压高低不但关系到电路的正常工作，同时还对电子器件和人体产生危害。
因此，在使用电路时需要对电压进行保护，并采取相应的安全措施。
1. 电压保护1.1 过压保护当电路中的电压超过设定值时，会造成电路器件的损坏，因此需要采取过压保护措施。
过压保护可以通过熔断器和稳压器等器件实现。
熔断器可以在电路中加入限流保护，防止电路中的过电流。
稳压器则可以通过降低电压来防止电压过高，保护电路中的器件。
1.2 欠压保护欠压保护也是电路中常用的保护措施。
当电路中的电压过低时，可能会影响电路中的信号处理和驱动控制，甚至造成电子器件的损坏。
因此，欠压保护也是电路中必不可少的。
欠压保护可以通过添加电压比较器、电压恢复器等器件实现，当电压低于设定值时，会自动断开电路以保护电路中的器件。
1.3 过流保护在电路中，会出现因电路异常或者外界干扰等原因导致电流过大的情况。
这时，如果不加以处理，会严重影响电路的正常工作，甚至造成电路元件的损坏。
因此，需要采取过流保护措施。
过流保护可以通过加入限流电阻、电流保险丝等器件来实现。
当电流过大时，会自动断开电路以保护电路中的器件。
2. 安全措施在电路工作中，为了保证使用人员的安全，还需要采取一些必要的安全措施。
2.1 接地保护电路工作时产生的电压和电流，如果不及时接地，就会产生潜在的安全隐患。
因此，在布置电路时必须考虑地线的接法和路线，确保连接牢固可靠，并且牢固可靠地接地，以防止电荷堆积和人体感应电压等问题，保证使用的安全性。
2.2 绝缘保护在电路中，电器产品都具有一定的绝缘强度，如过低则会出现电击等危害。
因此，在电路中做好绝缘措施是必不可少的。
一般情况下，电器产品都会附带绝缘保护措施，如外壳和绝缘插座等。
2.3 防静电保护在使用电路和电子产品时，往往会产生静电，一旦静电通过电路器件，就会对电路中的晶体管、集成电路等器件造成损坏。
交流电源过压欠压保护电路课程设计
交流电源过压欠压保护电路课程设计交流电源过压欠压保护电路在现代电力系统中起着非常重要的作用。
它能够有效地保护电器设备免受过压和欠压的损害，保证电器设备的正常运行。
本文将以交流电源过压欠压保护电路课程设计为题，探讨该电路的设计原理和实现方法。
我们来了解一下过压和欠压对电器设备的影响。
过压是指电压超过了设备所能承受的额定电压，会导致设备内部的电子元件过载甚至损坏。
而欠压则是指电压低于设备所需的工作电压，会导致设备无法正常工作，甚至无法启动。
因此，对于电器设备来说，过压和欠压都是非常危险的情况，需要采取保护措施。
交流电源过压欠压保护电路的设计目标是根据电器设备的额定电压范围，在电压超过或低于设定阈值时，及时切断电源，防止电器设备受到损害。
通过引入过压和欠压保护电路，可以有效地保护电器设备免受电压异常情况的侵害。
在设计过程中，首先需要确定设备的额定电压范围和过压、欠压的阈值。
一般来说，额定电压是设备能够正常工作的电压范围，过压和欠压的阈值则是根据设备的特性和安全要求来确定的。
根据这些参数，可以设计出符合设备要求的过压欠压保护电路。
过压保护电路通常采用电压比较器和继电器组成。
当输入电压超过设定的过压阈值时，电压比较器将输出高电平信号，触发继电器动作，将电源与设备断开。
欠压保护电路则可以通过电压比较器和继电器实现。
当输入电压低于设定的欠压阈值时，电压比较器将输出高电平信号，触发继电器断开电源与设备的连接，起到保护作用。
除了过压和欠压保护电路，还可以考虑添加过流保护电路和温度保护电路，以进一步提高电器设备的安全性能。
过流保护电路可以通过电流传感器实时监测电流大小，当电流超过设定的阈值时，触发继电器切断电源。
温度保护电路则可以通过温度传感器实时监测设备的温度，当温度超过设定的阈值时，触发继电器切断电源。
交流电源过压欠压保护电路是一种保护电器设备免受过压和欠压损害的重要措施。
通过合理的设计和选用适当的电路元件，可以有效地保护电器设备的安全运行。
请简述机电设备电气控制系统中常用的保护措施及其作用。
请简述机电设备电气控制系统中常用的保护措施及其作用。
在机电设备电气控制系统中，常用的保护措施及其作用如下：
短路保护：当电路发生短路时，电流会迅速增加，可能会损坏设备或电线。
短路保护装置（如熔断器或断路器）会在电流超过预定值时自动断开电路，以防止设备损坏和火灾发生。
过载保护：当电机负荷过大时，电流也会增加，可能导致电机过热甚至烧毁。
过载保护装置通常会检测电机的运行电流，当电流超过预定值时，装置会自动切断电源，以防止电机过热。
欠压保护：当电压过低时，电机的输出功率会降低，可能导致设备无法正常运行。
欠压保护装置会在电压低于预定值时自动切断电源，以保护电机和设备不受损坏。
过压保护：当电压过高时，电气元件可能会损坏。
过压保护装置会在电压高于预定值时自动断开电路，以防止元件损坏和设备故障。
接地保护：接地保护是为了防止设备因漏电而带电，从而避免人员触电事故的发生。
通过将设备的金属外壳接地，可以将漏电电流引入地下，从而保护人员和设备的安全。
相序保护：在某些设备中，电动机的相序有特定的要求。
相序保护装置可以检测电机的相序，当相序错误时自动切断电源，以防止设备反转或损坏。
这些保护措施可以有效提高机电设备电气控制系统的安全性和可靠性，确保设备和人员的安全。
电器开关原理剖析：开关的过压保护与欠压保护
电器开关原理剖析：开关的过压保护与欠压保护电器开关是电路中常见的一种控制元件，用于控制电路的通断。
在使用电器开关时，往往需要考虑到电路运行中可能出现的过压和欠压现象，以保护设备的使用安全。
首先，我们来了解一下什么是过压和欠压。
过压是指电路中电压超过额定电压的情况，这种情况下电器设备会受到过大的电压冲击，导致设备的损坏甚至是烧毁。
欠压则表示电路中电压低于额定电压，这种情况下电器设备可能无法正常工作，甚至无法启动。
为了防止过压和欠压对设备造成的损坏，电器开关通常具备过压保护和欠压保护功能。
在电器开关中实现过压保护的一种常见方法是采用过压保护器件，如过压维码二极管（TVS），它是一种能够在电压超过一定阈值时迅速变为导通状态的二极管。
当电路中出现过压时，过压维码二极管会迅速导通，形成一条低阻抗的通路，将过压电压引流到地，使电器设备所承受的电压保持在安全范围内，避免设备损坏。
除了过压保护器件外，还可以通过过压保护电路来实现过压保护。
过压保护电路通常由一个比较器、一个参考电压源和一个触发器组成。
比较器的作用是将输入电压与参考电压进行比较，当输入电压高于参考电压时，触发器会输出一个高电平信号，该信号通过继电器或其他元件断开电源电路，以达到过压保护的效果。
欠压保护的实现方法与过压保护类似，可以采用欠压保护器件或欠压保护电路。
欠压保护器件中的常见组件是欠压维码二极管（Zener Diode），它具有特定的击穿电压，当电路中电压低于该击穿电压时，欠压维码二极管会迅速导通，为设备提供必要的电压支持。
欠压保护电路的工作原理与过压保护电路类似，也是通过比较器、参考电压源和触发器的组合来实现。
当输入电压低于参考电压时，触发器的输出信号会断开电源电路，以实现欠压保护。
总之，电器开关的过压保护和欠压保护的实现都是通过特定的器件或电路组合来完成的。
这些保护措施能够有效地避免过高或过低的电压对电器设备的损坏，保障设备的安全运行。
在电器开关的选购和使用过程中，我们应该注意到这些保护功能，选择具备过压保护和欠压保护功能的开关，以提高电器设备的使用寿命和安全性。
过欠电压保护
1、设计背景随着现在电气设备的普及，给工农业生产、国防事业、科技带来了革命性的变化，加快了社会的发展，人们步入了电气化时代，人们的生活质量得到了大幅度的提高，人们也越来越离不开这些电器设备。
而电子产品越来越多，越来越精密，要在相对稳定的电压电流下工作，使用寿命才不会缩短。
目前我国的电网正在普及，庞大的电网系统给了我们许多方便，但是随着接入电网的用户增多和用户电器的多样化，也造成了设电网电压的不稳定，经常产生浪涌电流，还有不可预料的过压以及欠压状况对用户电器造成极大的危害，为了避免这些问题就需要研究如何在电压变化较大时保护好用电设备，此次设计“过压与欠压自动保护电路”也由此孕育而生。
过电压：电力系统在特定条件下所出现的超过工作电压的异常电压升高。
属于电力系统中的一种电磁扰动现象。
电工设备的绝缘长期耐受着工作电压，同时还必须能够承受一定幅度的过电压，这样才能保证电力系统安全可靠地运行。
研究各种过电压的起因，预测其幅值，并采取措施加以限制，是确定电力系统绝缘配合的前提，对于电工设备制造和电力系统运行都具有重要意义。
过电压分外过电压和内过电压两大类。
外过电压：又称雷电过电压、大气过电压。
是由于大气中的雷云对地面放电而引起的。
分直击雷过电压和感应雷过电压两种。
雷电过电压的持续时间约为几十微秒，具有脉冲的特性，故常称为雷电冲击波。
直击雷过电压是雷闪直接击中电工设备导电部分时所出现的过电压。
雷闪击中带电的导体，如架空输电线路导线，称为直接雷击。
雷闪击中正常情况下处于接地状态的导体，如输电线路铁塔，使其电位升高以后又对带电的导体放电称为反击。
直击雷过电压幅值可达上百万伏，会破坏电工设施绝缘，引起短路接地故障。
感应雷过电压是雷闪击中电工设备附近地面，在放电过程中由于空间电磁场的急剧变化而使未直接遭受雷击的电工设备（包括二次设备、通信设备）上感应出的过电压。
因此，架空输电线路需架设避雷线和接地装置等进行防护。
通常用线路耐雷水平和雷击跳闸率表示输电线路的防雷能力。
复压过流三段式保护意思
复压过流三段式保护意思
复压过流三段式保护是指在电气系统中采取的一种保护措施，
用以防止电气设备因过压、过流等异常情况而受到损坏。
这种保护
系统通常包括三个部分，过压保护、欠压保护和过流保护。
过压保
护用来防止电气设备受到过高的电压冲击；欠压保护则是为了确保
电气设备在电压不足的情况下能够正常运行；而过流保护则是为了
防止电气设备因电流过大而受到损坏。
这种保护系统的意义在于保障电气设备的安全运行，防止因电
压或电流异常而引发的设备损坏、火灾等安全隐患。
通过复压过流
三段式保护，可以有效地提高电气设备的可靠性和稳定性，延长设
备的使用寿命，同时也保障了电气系统的安全运行。
在现代工业生产中，电气设备扮演着至关重要的角色，而复压
过流三段式保护则是确保电气设备正常运行的重要保障措施。
因此，对于各类工业生产企业来说，建立完善的复压过流三段式保护系统，是非常重要的一项工作。
只有通过科学合理的保护措施，才能确保
电气设备的安全运行，保障生产的正常进行，同时也保障员工的人
身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电器设备的过压及欠压保护
摘要：本文介绍如何避免电器设备在电压过高及过低时的损坏。
关键词：电器设备保护
一、概述
电器设备在过高的电压及过低的电压下使用都会影响其使用寿命，甚至直接导致其损坏。
本文介绍的电路能在极端的电压条件下，使电器设备与电网分离，且具有断电自锁功能。
二、电气原理
当按下按钮AN1时，AC220V通过变压器降压，经过桥式整流、滤波、R1、R2分压，送给LM393的2、5脚，提供AC220的动态信号。
同时经过滤波后的电压送给7812，得到稳定的+12V直流电，给LM393供电，并经过R3、W2；R4、W1为其3、6脚提供基准电位。
当交流电输入在AC160V~AC260V时，LM393的3脚、5脚电位分别高于其2脚、6脚，比较器1脚、7脚都输出高电位，三极管T1导通，继电器KA1吸合，其常开触点闭合自锁，电器设备正常使用。
当交流电输入在AC160V以下时，LM393的3脚电位低于其2脚，比较器1脚输出低电位，三极管T1截止，
继电器KA1释放，使电器设备与电网分离。
当交流电输入在AC260V以上时，LM393的5脚电位低于其6脚，比较器7脚输出低电位，也使三极管T1截止，继电器KA1释放，同样使电器设备与电网分离。
4007
理图
三、器件的选择与调试
变压器选择AC220V输入，AC18V输出，这样输入在160V时，输出的电压不影响7812的正常工作。
输入
在260V时，不超过7812的最大输入电压。
W1、W2要选择多圈电位器以方便微调比较器3、6脚的电位。
调试时可暂时短接AN1两端，使用自藕变压器，仔细微调电位器W1、W2，使输入电压在AC160V~AC260V时，T1饱和导通。
输入电压在低于160V或高于260V时，T1截止。
