ansys常用单位

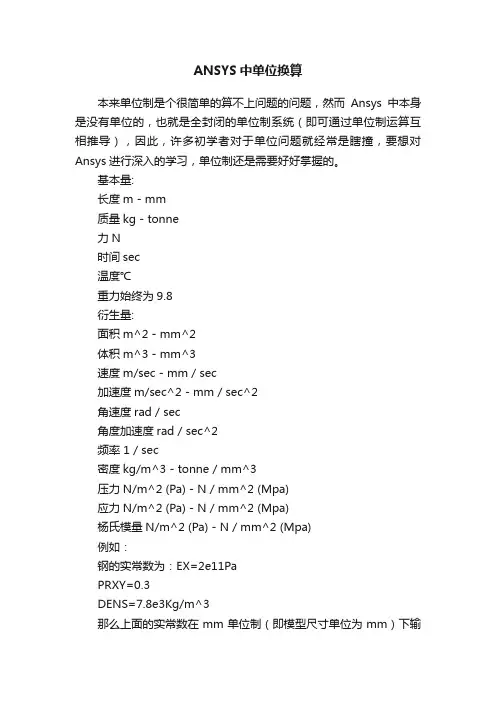

ANSYS中单位换算

ANSYS中单位换算本来单位制是个很简单的算不上问题的问题，然而Ansys中本身是没有单位的，也就是全封闭的单位制系统（即可通过单位制运算互相推导），因此，许多初学者对于单位问题就经常是瞎撞，要想对Ansys进行深入的学习，单位制还是需要好好掌握的。

基本量:长度m - mm质量kg - tonne力N时间sec温度℃重力始终为9.8衍生量:面积m^2 - mm^2体积m^3 - mm^3速度m/sec - mm / sec加速度m/sec^2 - mm / sec^2角速度rad / sec角度加速度rad / sec^2频率 1 / sec密度kg/m^3 - tonne / mm^3压力N/m^2 (Pa) - N / mm^2 (Mpa)应力N/m^2 (Pa) - N / mm^2 (Mpa)杨氏模量N/m^2 (Pa) - N / mm^2 (Mpa)例如：钢的实常数为：EX=2e11PaPRXY=0.3DENS=7.8e3Kg/m^3那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e5（MPa）PRXY=0.3DENS=7.8e-9tonne/mm^3=7.8e-6（kg/mm^3）那么上面的实常数在m单位制（即模型尺寸单位为m）下输入到Ansys时应为EX=2e11（Pa）PRXY=0.3DENS=7.8e+3（kg/m^3）为了验证其正确性，本人在Ansys中进行了模型验证。

算例：取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩；在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4，在单位弯矩（1N*mm）载荷下顶点的转角为0.81657e-5在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7，在单位弯矩（1N*m）载荷下顶点的转角为0.81657e-2经过理论计算得到在1N和1N*m的轴向力和弯矩作用下对应的位移为0.127e-4mm和转角0.81653e-2rad，总结：如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度（rad）；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）；特别注意，施加载荷的单位是不同的，如1N*m和1N*mm。

ansys基本单位设置及部分基础知识

ANSYS基本单位设置及部分基础知识可使用命令（∕UNITS,LABEL ）来表示分析时所采用的单位，LABEL表示系统单位，LABEL=Sl （国际单位：米、公斤、秒）；/UNITS, SILABEL=CSG （公制：厘米、克、秒）；LABEL=BFT （英制：长度=ft）；LABEL=BIN （英制: 长度=in ）。

ex是材料的弹性模量，也叫杨氏模量。

30e6的意思是30乘以10的6次方。

单位是PSi，英镑每平方英寸。

1psi=6890N∕M2.这种情况是你在选择硬直单位时的数值。

如果你选择的是国际单位制这一项应填2e11。

建议填写2e11,因为打开anSyS默认就是国际单位制。

这个命令只是测X轴的距离的吧楼主可以试试这样操作绝对可以的PrePrOCeSSOr——modeling——CheCk Geom----KP dista nces会出来个对话框选择你需要测量的两个点会自动显示出TXT的文本包括绝对距离X Y Z的距离x_disp=distkp（10,11）命令流，节点10 和11 距离■ ANSYS＞国标单位（SI）,也称公制或米制单位：•长度--- m,力----- N J时间------ s,质量----- kg ＞压强/压力——Pa）弹性模量——Pa （Wm2）, 密度kg⅛τ∖频率---- HZ T速度 ------ m∕s^角速度——rad∕s,................＞英制单位：•英尺（ft）或英寸（in）S⅛ （Ib） ... ..............+ QO 噩兀R « * « ⅛ ** IrW 9WwnInI in^H.4 mm *CB 萸尺a I Λ-0Jθ4<we>S■h1 h-3⅛βθ> AitUIbI Ih • 0.4« 9 kf1 IIUg-32.2 Ib 14.7∣S6k^MVMT I 7 3/9 VHZHI电査⅛* A **♦ATΛf*√J UΓY∙02X ∣O∙ M 9立方*立方黃十to 'I i∙'-1.63IC7×10' ≡√I0» 4 U 1IBtiwt*⅜次方匕 -⅜ ιa⅛*英勺叩二庆方牲1 m√ = 0.02S4ra,√-FM-决方蕈kg∙αι,Ib ・ ia ,IA ・ ⅛,-XW∙WXto 4力 E N 镣力Ibr I ft>(-4.44X 2 N 力鉅5*N ・GW 力矣寸Ibf-in IIM ∙in∙<M12 W5 Nr您KJBuI BU-Iw5.06 JANSYS 中的坐标系+ QO存储数据库■将数据从内存以数据库文件（以db 为扩展名）写入硬盘，是数据库当前状态的一个备份。

ANSYS压力、压强和应力单位换算表

ANSYS压⼒、压强和应⼒单位换算表常⽤单位换算表压⼒、压强和应⼒单位换算表帕斯卡（p a ） (=N/m 2)公⽄⼒/毫⽶2(k gf /mm 2)⼯程⼤⽓压（at ）(k gf /c m 2) 毫⽶⽔柱（m mH2O ）标准⼤⽓压（at m ）毫⽶汞柱（mmH g ）1 1.02×10-71.02×10-50.102 0.99×10-5 0.102 98.07×105 1 100 10 6 96.78 10 6 98067 0.01 1 10 4 0.9678 10 4 9.807 10 -6 0.001 1 0.9678×10-41 101325 10-10 1.033 10332 1 10332 133.321.36×10-50.0013613.60.0013213.6注：1托（T orr ）=1毫⽶汞柱（m mH g ）=133.32P a1巴（ba r ）=105P a=1.0197k g/c m 2=14.50p si1kg /c m 2=14.22 ib /in 2 (p sj) 1磅⼒/英尺2（1b f /ft 2）=47.88P a1磅⼒/英⼨2（1 b f /in 2）=6894.8P a=0.07031k g /c m 2=0.06895b ar长度换算表美制英制毫⽶（mm）厘⽶（cm）⽶（m）英⼨（in）英尺（ft）码(y d)1 0.10.010.039370.0032810.001110 1 0.10.39370.32810.0111000100 1 39.3701 3.2808 1.093625.4 2.540.00254 1 0.08330.0278304.830.480.304812 1 0.3333 914.491.44020.914436 3 1 注：1托（T orr）=1毫⽶汞柱（m mH g）=133.32P a 1巴（ba r）=10 5Pa=1.0197k g/cm2=14.50p si1kg/c m2=14.22 ib/in2 (p sj)1磅⼒/英尺2（1b f/ft2）=47.88P a1磅⼒/英尺2（1b f/in2）=6894.8Pa=0.07031k g/cm2=0.06895b ar功率单位换算表⽡(W)千⽡(kw) 英制马⼒（HP）美制马⼒（PS）1 0.0010.001340.001361000 1 1.3405 1.3596745.70.746 1 1.0143735.50.73550.9858 1质量单位换算表公吨（t）千克（k g）克（g）英吨（t n）美吨（sht n）磅（l g）英两（oz）1 10000.9842 1.10232204.60.001 1 1000 2.204635.2740.001 1 0.03531.01611016.05 1 1.1222400.9072907.190.8929 1 20000.4536453.59 1 160.024728.350.0625 1注：1.千克⼜名公⽄；英吨⼜名长吨（lo n g t o n）;美吨⼜名短吨（sh ort t on）2.另有单位克拉（×）＝0.2053克（g）⼒的换算表达因（dn）⽜顿（N）公⽄⼒（k gf）磅⼒（lbf）1 10×105 1.02×10-6 2.248×10-610×105 1 0.101970.224859.81×1059.8066 1 2.20464.448×105 4.44830.4536 1体积和容积单位换算表⽶3（m3）升（l）厘⽶3（c m3）英加仑（UK gal）美加仑（U Sgal）码3(yd3)英尺 3(ft3)英⼨3(in3)1 10001000000220264.2 1.30835.31561024 0.001 1 10000.220.26420.00130.035361.020.001 1 0.061 0.0045 4.5464546.1 1 1.2010.0060.1605277.420.0038 3.78543785.40.8327 1 0.004950.1337231 0.7646764.6764555168202 1 2746658 0.028328.31728317 6.22887.48050.37 1 17280.016416.3871 5.787×10-4 1各种线规对照表：美国线规断⾯积A.W.G mm2M CM300.050.100280.080.158260.130.253240.200.404220.320.640200.52 1.024180.81 1.6000.916 1.32 2.601 1.514 2.08 4.096 212 3.33 6.561 414 5.2710.404 6128.3016.384101013.3026.244168 16.7833.1246 21.0941.616254 26.5752.4412 33.9466.564351 42.2283.5210(1/0)53.52105.6255000(1/0)67.51133.22570000(2/0)85.16168.100950000(3/0)107.22211.600126.68250152.01300177.38350202.68400253.35500304.02600注：⼯程界以CM（圆密尔）表⽰导线⼤⼩，系⾃250，000圆密尔，即250M CM，（M 代表罗马值1000）。

Ansys单位制非常实用

Ansys单位制基本数量:长度mm质量tonne力N时间sec温度 C重力9806.65 mm / sec^2衍生数量:面积mm^2体积mm^3速度mm / sec加速度mm / sec^2角速度rad / sec角度加速度rad / sec^2频率 1 / sec密度tonne / mm^3压力N / mm^2应力N / mm^2杨氏模量N / mm^2（Mpa）例如：钢的实常数为：EX=2e11PaPRXY=0.3DENS=7.8e3Kg/m^3那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e5MPaPRXY=0.3DENS=7.8e-9tonne/mm^3那么上面的实常数在m单位制（即模型尺寸单位为m）下输入到Ansys时应为EX=2e11MPaPRXY=0.3DENS=7.8e+3kg/m^3为了验证其正确性，本人在Ansys中进行了模型验证。

算例：取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩；在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4，在单位弯矩（1N.mm）载荷下顶点的转角为0.81657e-5在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7，在单位弯矩（1N.m）载荷下顶点的转角为0.81657e-2经过理论计算得到在1N和1N.m的轴向力和弯矩作用下对于的位移为0.127e-4mm和转角0.81653e-2rad，总结：如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度（rad）；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）；特别主意，施加载荷的单位是不同的，如1N.m和1N.mm。

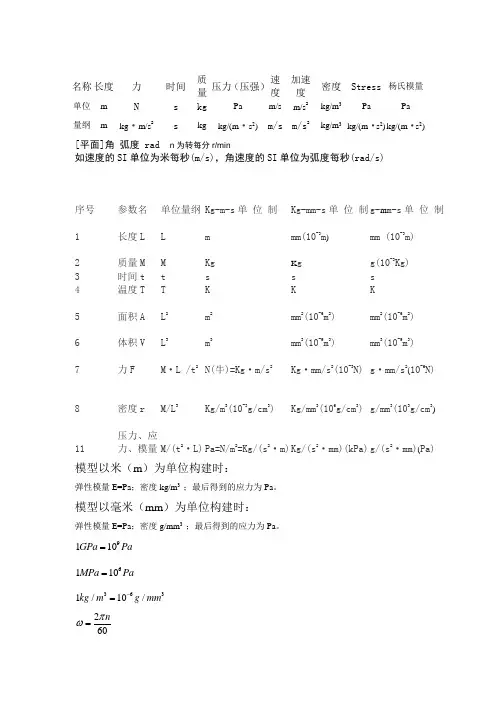

名称长度力时间质量压力（压强）速度加速度密度 Stress 杨氏模量单位 m Ns kgPa m/s m/s 2kg/m 3PaPa量纲 mkg ·m/s 2skg kg/(m ·s 2) m/s m/s 2kg/m 3 kg/(m ·s 2) k g/(m ·s 2)[平面]角弧度 rad n 为转每分r/min如速度的SI 单位为米每秒(m/s)，角速度的SI 单位为弧度每秒(rad/s)序号参数名单位量纲 Kg-m-s 单位制 Kg-mm-s 单位制 g-m m-s 单位制 1 长度L L m mm(10-3m )mm (10-3m) 2 质量M M Kg K gg(10-3Kg) 3 时间t t s s s 4 温度T T K KK5 面积A L 2 m 2 mm 2(10-6m 2) mm 2(10-6m 2)6 体积V L 3m 3mm 3(10-9m 3)mm 3(10-9m 3)7力FM ·L /t 2N(牛)=Kg ·m/s 2Kg ·mm/s 2(10-3N) g ·mm/s 2(10-6N)8 密度r M/L 3 Kg/m 3(10-3g/cm 3) Kg/mm 3(106g/cm 3) g/mm 3(103g/cm 3)11压力、应力、模量 M/(t 2·L) Pa=N/m 2=Kg/(s 2·m) K g/(s 2·mm)(kPa) g/(s 2·mm)(Pa)模型以米（m ）为单位构建时：弹性模量E=Pa ；密度kg/m 3 ；最后得到的应力为Pa 。

模型以毫米（mm ）为单位构建时：弹性模量E=Pa ；密度g/mm 3 ；最后得到的应力为Pa 。

9110GPa Pa = 6110MPa Pa =3631/10/kg m g mm -=260n πω=。

平常学习

ANSYS本身不带单位，但是采用的单位制必须统一。

以下是其主系统的单位信息，可供参考。

主系统'毫米千克秒(mmKs)'的单位信息基本数量:长度 mm质量 kg力 mm kg / sec^2时间 sec温度 C重力 9806.65 mm / sec^2衍生数量:面积< mm^2体积 mm^3速度 mm / sec加速度 mm / sec^2角速度 rad / sec角度加速度 rad / sec^2频率 1 / sec密度 kg / mm^3压力 kg / (mm sec^2)应力 kg / (mm sec^2)杨氏模量 kg / (mm sec^2)主系统'毫米牛顿秒(mmNs)'的单位信息基本数量:长度 mm质量 tonne力 N时间 sec温度 C重力 9806.65 mm / sec^2衍生数量:面积< mm^2体积 mm^3速度 mm / sec加速度 mm / sec^2角速度 rad / sec角度加速度 rad / sec^2频率 1 / sec密度 tonne / mm^3压力 N / mm^2应力 N / mm^2杨氏模量 N / mm^2需要注意的是始终保持单位的统一。

关于如何定义角度单位制：RAD和DEGUtility Menu>Parameters>Angular Unites 或者*AFUN命令可以设置角度的单位，默认情况下为弧度，可以根据需要设置为角度如下图：命令流：*AFUN,RAD*AFUN,DEG关于ANSYS力的方向及内力方向规定的误区的一点总结：在ANSYS中，重力场是通过加惯性力实现的，因而加一个与坐标方向相反重力场，在ANSYS中应赋予一个正值。

单位制详解

ansys单位制详解2011-05-24 00:07（一）基本量:长度 mm质量 tonne力 N时间 sec温度 C重力 9806.65 mm / sec^2衍生量:面积 mm^2体积 mm^3速度 mm / sec加速度 mm / sec^2角速度 rad / sec角度加速度 rad / sec^2频率 1 / sec密度 tonne / mm^3压力 N / mm^2应力 N / mm^2杨氏模量 N / mm^2（Mpa）例如：钢的实常数为： EX=2e11PaPRXY=0.3DENS=7.8e3Kg/m^3那么上面的实常数在mm单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e5MPaPRXY=0.3DENS=7.8e-9tonne/mm^3那么上面的实常数在m单位制（即模型尺寸单位为mm）下输入到Ansys时应为EX=2e11MPaPRXY=0.3DENS=7.8e+3kg/m^3为了验证其正确性，本人在Ansys中进行了模型验证。

算例：取一Φ5H50单位为mm的梁进行静力学分析，采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩；在mm单位制下，梁顶端在单位载荷下的变形量为0.127e-4，在单位弯矩（1N.mm）载荷下顶点的转角为0.81657e-5在m单位制下，梁顶端在单位载荷下的变形量为0.127e-7，在单位弯矩（1N.m）载荷下顶点的转角为0.81657e-2经过理论计算得到在1N和1N.m的轴向力和弯矩作用下对于的位移为0.127e-4mm和转角0.81653e-2rad，总结：如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度（rad）；如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）；特别主意，施加载荷的单位是不同的，如1N.m和1N.mm。

（二）ANSYS中单位统一的误区分析：在ANSYS中没有规定单位，需要用户自己去定义自己的单位制，这就会涉及到单位统一的问题。

ANSYS软件介绍和各种量的单位和转换

ANSYS软件介绍ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer, NASTRAN, Alogor, I－DEAS, AutoCAD等，是现代产品设计中的高级CAE工具之一ANSYS中各种量的单位和转换Ansys的单位Consistent units.Quantity SI SI (mm) US Unit (ft) US Unit (inch) (Lxcad)cmLength m mm ft in cmForce N N lbf lbf NMass kg tonne (103 kg)吨slug lbf s2/in (102 kg)Time s s s s sStress Pa (N/m2) MPa (N/mm2) lbf/ft2 psi (lbf/in2) N/cm2Energy J mJ (10–3 J) ft lbf in lbfDensity kg/m3 tonne/mm3(1012) slug/ft3 lbf s2/in4 102 kg/cm3(108)Ace m/s2 mm/s2 cm/s2Omega rad/s单位:建议采用国际单位制采用m、kg、N、s国际单位制时，重力加速度9.8m/s2,质量为kg 密度为7850 kg/m3MP,EX,1,210e9MP,DENS,1,7850ACEL,9.8采用mm、Ton 、N、s时，重力加速度9800mm/s2, 密度为7850e-12 Ton/mm3，应力MPaMPDA TA,EX,1,,206e3MPDA TA,PRXY,1,,0.3MPDA TA,DENS,1,,7.85e-9ACEL,0,0,9800,力=质量*加速度关系为：N=kg.m/s2=0.001t.1000mm/s2=t.mm/s2采用cm、Mcm、N、s时，重力加速度980cm/s2,力为N 密度为7850e-8 Mcm/cm3MPDA TA,EX,1,,206e5MPDA TA,PRXY,1,,0.3MPDA TA,DENS,1,,7850e-8ACEL,0,0,980,力=质量*加速度关系为：N=kg.m/s2=0.01Mcm.100cm/s2=Mcm.mm/s2 其中Mcm=100kg。

ansys热分析单位与载荷类型

ANSYS热分析单位与载荷类型Ansys热分析中涉及到的符号及对应的单位如表1所示。

表1 Ansys热分析符号单位除此之外，ansys热分析中的边界条件可分为7种：温度，热流率，热通量，对流，辐射，绝热和热源。

表2为ansys热分析载荷条件，其中Y表示载荷可施加给对应项，N表示载荷不可施加给对应项。

在表2中，各种载荷的施加及相关说明如下：（1）温度：通常作为自由度约束施加在温度已知的边界上。

可通过下列方式施加：命令：DGUI：main menu→solution →loads →apply →thermal →temperature （2）热流率：作为节点集中载荷，主要用于线单元模型中（通常线单元模型不能施加对流或热流密度载荷）。

如果输入的值是正值，代表热流流入节点，即单元获取能量。

如果温度与热流率同时施加在一节点上，则ansys读取温度值进行计算。

注意：如果在实体单元的某一节点施加热流率，则此节点周围的单元要密一些，在两种导热系数差别很大的两个单元的公共节点上施加热流率时，尤其要注意。

此外，尽可能使用热生成或热流密度边界条件，这样结果会更精确些。

可通过下列方式施加：命令：FGUI：main menu→solution →loads →apply →thermal →heat flow （3）对流：作为面载施加在实体的外表面，计算与流体的热交换，它尽可施加在实体和壳模型上。

对于线模型，可以通过对流线单元link34考虑对流。

可通过下列方式施加：命令：SFGUI：main menu→solution →loads →apply →thermal →convection （4）热流密度:是一种面载荷。

当通过单位面积的热流率已知或通过FLOTRANCFD计算得到时，可以在模型相应的外表面施加热流密度。

如果输入的值是正值，代表热流流入单元。

热流密度仅适用于实体和壳单元。

热流密度与对流可以施加在同一外表面，但ANSYS仅读取最后施加的面载荷进行计算。

ANSYS单位系统

ANSYS的单位问题困扰了不少人，然而ANSYS中却不存在单位制所有的单位是自己统一的。

一般先确定几个物理量的单位（做过振动台试验的朋友一定会知道），然后导出其它的物理量的单位。

静力问题的基本物理量是：长度，力，质量比如你长度用m,力用KN而质量用g那么应力的单位就是KN/m*m,而不是N/m*m。

动力问题有些负杂，基本物理量是：长度，力，质量，时间比如长度用mm,力用N,质量用Kg而时间用s以上单位错了，因为由牛顿定律：F=ma所以均按标准单位时：N=kg*m/(s*s)所以若长度为mm,质量为Kg，时间用s则有N*e-3=kg*mm/(s*s)所以，正确的基本单位组合应该是：mN(毫牛，即N*e-3）, mm, Kg, s所以，如果你要让ANSYS的单位为国际单位制，你在输入物理量之前，先将所有的物理量转换为国际单位制，如：原先你的图纸上均为毫米，比如一个矩形截面尺寸是400mm*500mm，那么，你在建模之前先转化为0.4m*0.5m,然后输入的长度为0.4和0.5，ANSYS只知道你输入的是0.4和0.5，它不知道你的单位是什么。

应该是懂了吧。

附上一句：ANSYS中有一个只能从命令行输入的命令：/UNITS，它的作用仅仅是标记作用，让用户有个地方做标记，它没有任何单位转换的功能。

不要被他迷惑。

英文原文如下：The units label and conversion factors on this command are for user convenience only and have no effect on the analysis or data. That is, /UNITS will not convert database items from one system to another (e.g., from British to SI, etc&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& &&&&&&&&&&&&&&&所有的单位基本上都与长度和力有关，因此可由长度、力和时间（秒）的量纲推出其它的量纲，下面列出常用输入数据的量纲关系：面积＝长度2 体积＝长度3惯性矩＝长度4 应力＝力/长度2弹性模量（剪切模量）＝力/长度2 集中力＝力线分布力＝力/长度面分布力＝力/长度2弯矩＝力×长度重量＝力容重＝力/长度3 质量＝重量/重力加速度＝力×秒/长度2 重力加速度＝长度/秒2 密度＝容重/重力加速度＝力×秒/长度2 4 例如长度单位为mm，力单位为N 时，得出的一套单位如下：质量＝重量/重力加速度＝力×秒2/长度＝N×秒/mm＝（N×秒/m）×10 ＝kg×10 ＝Ton（吨）应力＝力/长度=N/mm ＝（N/m ）×10 ＝Mpa可以根据自己的需要由上面的量纲关系自行修改单位系统，只要保证自封闭即可2.1符号与单位2.2传热学经典理论回顾热分析遵循热力学第一定律，即能量守恒定律。
