射频测试仪器校准知识
射频测试基础知识
射频测试基础知识
射频测试（RF）是一种用于测试和确认收发信号质量和可靠性的
测试方法。
该测试确认收发信号能够成功地从一个位置传播到另一个
位置，测试通常用于手机，无线路由器，低噪声放大器（LNA）和电缆
连接。
这是一种不可或缺的测试方法，可以帮助检查和监测关键部件，从而确保收发信号被正确地接收和发送。
做射频测试的最重要的是，要对电讯认证或认可进行评估，并检
查收发信号与标准之间的兼容性。
传播和发射电台必须能够传播和接
收符合一定标准的信号，而不会影响邻近范围内的其他设备。
射频测
试可以确保收发设备合规操作，并确保电信设备不会对用户或周边环
境造成健康或安全的问题。
此外，射频测试还可以检测信号传播的物理特性，从而加强设备
的可靠性和性能。
通过射频测试，可以进行范围测试，测试噪声，相
位扭曲度，失真，等人口等变量。
在一些情况下，射频测试还可以用
于检查元件的参数，如驱动放大器的额定输出功率，滤波器的带宽等
参数。
最后，射频测试通常用于调试设备，以便做出必要的调整，以确
保收发信号能正常运行。
如果收发信号不正常，可以通过检查射频测
试结果来确定问题，以改善信号的表现。
总之，射频测试是一种测试收发信号的重要方法，可以检测出电
讯认证的兼容性，以及电信设备对邻近范围内的其他设备的影响情况，可以检测物理特性，确保设备的可靠性和性能以及调试错误的收发信
号以提高信号的性能。

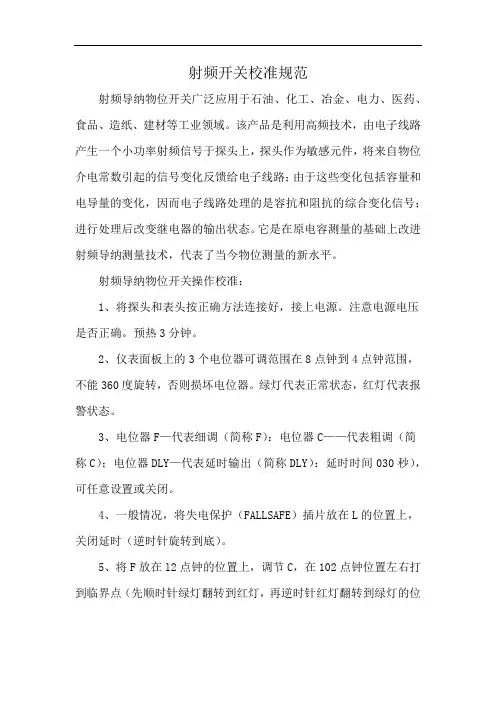

射频开关校准规范
射频开关校准规范
射频导纳物位开关广泛应用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。
该产品是利用高频技术，由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位介电常数引起的信号变化反馈给电子线路；由于这些变化包括容量和电导量的变化，因而电子线路处理的是容抗和阻抗的综合变化信号；进行处理后改变继电器的输出状态。
它是在原电容测量的基础上改进射频导纳测量技术，代表了当今物位测量的新水平。
射频导纳物位开关操作校准：
1、将探头和表头按正确方法连接好，接上电源。
注意电源电压是否正确。
预热3分钟。
2、仪表面板上的3个电位器可调范围在8点钟到4点钟范围，不能360度旋转，否则损坏电位器。
绿灯代表正常状态，红灯代表报警状态。
3、电位器F—代表细调（简称F）：电位器C——代表粗调（简称C）；电位器DLY—代表延时输出（简称DLY）：延时时间030秒），可任意设置或关闭。
4、一般情况，将失电保护（FALLSAFE）插片放在L的位置上，关闭延时（逆时针旋转到底）。
5、将F放在l2点钟的位置上，调节C，在102点钟位置左右打到临界点（先顺时针绿灯翻转到红灯，再逆时针红灯翻转到绿灯的位
置），此位置称为监界点。
如果通电后已经是红灯，则逆时针调节C，当红灯变为绿灯时，即为临界点。
6、再顺时针调节F，找到一个更加的临界点。
此时应显示绿灯状态。
7、（a）如果是应用于粉灰系统，则把F从临界点位逆时针旋转20度左右即可。
（b）如果是应用于输煤系统，则把C从临界点位顺时针旋转10度左右即可。
射频仪器用什么操作方法
射频仪器用什么操作方法射频仪器是一类用于测量和研究射频信号的仪器，主要用于射频通信、无线电频谱分析、射频功率测量、天线测试等领域。
使用射频仪器需要掌握一定的操作方法，以确保测量准确和安全。
下面是关于射频仪器操作方法的详细说明。
首先，使用射频仪器前，需要对仪器进行适当的预热和校准。
预热是为了使仪器工作在稳定的温度环境下，通常需要预热一段时间（一般为几分钟到几十分钟）。
校准是为了保证仪器的测量准确性，校准过程一般涉及到信号发生器和功率计等仪器的校准。
其次，连接仪器和被测设备。
根据实际情况选择正确的连接方式，常见的连接方式包括同轴电缆连接、射频接头连接等。
需要注意的是，在连接时要保证连接良好，避免接触不良导致信号损失或干扰。
接下来，开启仪器电源并进行仪器的初始化设置。
根据仪器的具体型号和功能，进行相应的初始化设置，如选择测量频率、带宽、测量单位等。
同时，也需要注意选择合适的测量范围，以避免测量过程中出现过载或失真现象。
然后，进行信号发射和接收设置。
根据需求设置发信号源（一般为信号发生器）和接收信号源（一般为频谱仪或功率计），包括频率、幅度、调制方式等。
需要确保发射和接收的信号参数正确和一致，以保证测量结果的准确性。
接着，进行实际的测量操作。
根据实验需求和测量目的，选择相应的测量方法和技术，如频谱分析、功率测量等。
在测量过程中，需要注意仪器的显示和读数，观察信号的波形、频谱等特征，同时还要注意避免干扰和环境噪声的影响。
最后，完成测量后，需要进行数据分析和处理。
根据实验目的和测量结果，对数据进行整理、处理和分析，以得到对应的结论和结论。
在数据处理过程中，一般需要使用相关的软件工具和算法来实现。
总之，射频仪器的操作方法是多方面的，需要对仪器有一定的了解和经验。
通过预热和校准、正确连接、初始化设置、信号发射和接收设置、实际测量操作以及数据分析和处理等环节，可以确保射频仪器的正常运行，获得准确可靠的测量结果。
同时，使用过程中需要注意安全性，遵守仪器的使用规范和操作步骤，防止误操作和人身伤害的发生。
射频功率校准方案
射频功率校准方案1.引言1.1 概述射频功率校准是一项关键的技术，用于确保射频设备输出的功率符合预定的要求。
在许多应用领域，如通信、雷达、卫星导航等，射频设备的功率输出是至关重要的，因为它直接影响到设备的性能和可靠性。
射频功率校准的目的是通过比较设备的实际输出功率和标准值之间的差异，确定是否需要进行校准调整。
这样可以确保设备在使用过程中能够输出稳定可靠的功率，并且在不同设备之间实现互操作性。
为了进行射频功率校准，常用的方法包括直接法和间接法。
直接法是通过测量设备的实际功率输出值来进行校准，常用的测量仪器包括功率计和功率传感器。
间接法则是通过比较设备输出信号的特征参数，如频率、幅度等，与已知标准信号进行对比来进行校准调整。
射频功率校准的重要性不容忽视。
一方面，准确的功率输出保证了设备在工作时的稳定性和可靠性，提高了设备的性能和工作效率。
另一方面，校准也是确保设备符合相关法规和标准要求的重要手段，保证设备的合法性和合规性。
本文将介绍射频功率校准的重要性和常用方法，以及总结射频功率校准的关键要点。
作为一项关键的技术，射频功率校准在不断发展和完善中，未来还会面临更多挑战和机遇。
展望未来，我们可以预见射频功率校准技术将会更加智能化和自动化，以满足不断增长的需求和应用场景。
1.2 文章结构文章结构部分的内容可以如下所示:在本文中，将会探讨射频功率校准方案的重要性以及常用的校准方法。
首先，引言部分将对整篇文章进行概述，并介绍本文的结构和目的。
接下来，正文部分将详细介绍射频功率校准的重要性。
射频功率校准是确保射频设备正常工作和性能稳定的关键步骤。
通过正确的功率校准，可以保证射频设备输出的信号功率符合预期，从而确保正常的通信和数据传输。
在本节中，我们将深入探讨射频功率校准的意义，以及不正确校准可能带来的风险和问题。
紧接着，本文将介绍射频功率校准的常用方法。
根据不同的需求和实际情况，有多种方法可以用于射频功率校准。
校准原理
一、生产线对每一个PCBA进行射频参数校准的必要性由于PCBA元器件之间的硬件偏差导致的射频接收发射参数的偏差GSM规范苛刻的射频指标要求,包括接收电平，发射功率，频率误差等。
二、校准基本原理－利用软件参数的方法来补偿硬件一致性偏差带来的射频参数偏差。
MTK软件提供可以用来存储射频校准参数的数据结构(对应CAL.ini文件）和校准软件工具ATE。
手机在实际网络工作的时候会调用这些已经校准的参数来优化射频的性能。
三、手机射频参数校准的内容和合格范围：手机的射频包括接收机，发射机和频率合成器电路，软件校准也是针对这三部分的硬件参数进行校准的频率合成器校准（即AFC校准），手机的频率合成器由PLL锁相环构成.射频校准原理和设置－AFC校准由锁相环的原理知道，在锁相环锁定以后RF VCO的输出频率：Fvco＝26M/N，即RFVCO的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定，所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。
GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内，手机通过接收基站的频率校准信道的信息，然后通过AFC去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。
可是每个TCXO之间存在着硬件偏差，所以需要校准。
AFC校准参数：Initial DAC value;Slope;AFC初始DAC值Initial value，该值的范围从0～8191，对应AFC控制电压0～2.8V，校准完以后该值应该对应常温频率误差等于0的值，如三星TCXO校准完以后Initial value为4750压控灵敏度slope，AFC slope为单位DAC值能改变的射频频率误差，比如三星TCXO slope为2.7代表AFC DAC值每增加/减少1，对应的射频频率将增加/减少2.7Hz，手机通过比较本身产生的射频频率跟基站广播信道频率的误差计算出应该增加或者减少的AFC DAC值，从而保持跟基站频率同步，跟基站的频率误差控制在0.1ppm之内。
射频信号接收发射功率校准方法
射频信号接收发射功率校准方法说实话射频信号接收发射功率校准方法这事，我一开始也是瞎摸索。
我就知道这肯定不是个简单事儿，但是又不得不做，那就硬着头皮上呗。
我试过很多不同的仪器来测量功率，就好比你要知道一个桶能装多少水，得先找个合适的量杯一样。
我最开始用的那个仪器呀，总是不太准，测量出来的数据波动特别大，就像一个心跳不齐的病人一样。
我当时还以为是我操作有问题，就反复调整测量的位置、环境什么的，结果还是不行。
后来我换了一个更高级一点的仪器，嘿，这才发现原来之前的仪器本身精度就不太够。
这就告诉大家，工欲善其事，必先利其器，选对仪器很关键。
在发射功率校准这一块，我发现要先确定一个合适的参考源。
这就像是你要校准一个秤，得先找个标准的砝码一样。
我最开始找不到合适的参考源，就随便用了个大概的数值，结果校准出来的功率那是一塌糊涂。
这可给我个教训，千万不能马虎。
之后呢，我仔细研究各种资料，询问行业里的朋友，才找到靠谱的参考源。
然后说到接收功率校准。
接收功率很容易受到周围环境的干扰，这就像你在嘈杂的市场里听别人说话一样，到处都是噪声。
我为了减少环境噪声的干扰，还专门重新布置了测试场地，把那些可能产生干扰的设备都挪开，这才稍微好一点。
还有就是校准算法这一块，我当时知道有好几种算法可以用在射频功率校准时，但不知道用哪种好。
我就一个一个试呗。
我先试了那个简单的线性算法，可是发现对于复杂一点的信号就不太行了，就像拿一把小钥匙开一把大锁一样，根本不合适。
然后我又试了基于统计模型的算法，这个看起来复杂一点，但是效果要好不少。
不过我也不太确定这个算法适不适用于所有的射频信号类型，我觉得可能不同类型的信号还得根据实际情况选择最适合的算法。
在整个过程中，记录数据超重要的。
你每一次调整参数，每一次测量的结果都要老老实实记录下来。
这就像是记日记一样，以后回顾的时候就能发现自己哪个阶段做对了，哪个阶段做错了。
比如我有一次，因为没有仔细记录之前的数据，后来想复盘前面的测试，却发现什么都想不起来了，这可耽误了我不少时间呢。
射频仪的使用方法
射频仪的使用方法
射频仪是一种专业的测试仪器，通常用来测量和检测各种电参数，如频率，电平，相位，阻抗，电源，噪声等。
射频仪用于各种系统的调试和维护，是工程师的必备测试工具。
由于射频仪的功能多样，测量结果更加精确，因此被广泛应用于无线电，电信，测控，航空，军事，电视等领域。
射频仪的主要功能包括：测量频率，测量电平，测量相位，测量阻抗，测量电源，测量噪声，测量功率。
首先，在使用射频仪之前，应当校准仪器。
校准就是使射频仪的测量结果与真实值一致。
校准可以通过调整被测物体的输入参数来完成。
其次，用户应当充分了解仪器的功能，并按照正确的操作步骤，确定测量参数和范围。
将射频仪连接到被测物体，开启射频仪，调节仪器的测量参数，然后根据记录的测量结果，对电参数进行判断和调整。
此外，用户应当注意射频仪的使用环境，要求使用环境清洁、通风良好，湿度在50%以下，静电场的变化不要太大，并且要避免强磁场的干扰。
同时，定期检查仪器，保证仪器正常工作，并定期更换耗材，防止仪器因磨损而损坏。
最后，在使用射频仪时，用户应当遵守一定的安全操作步骤，以保障人身安全和设备的安全稳定。
射频仪产生的电磁波有时会对人的健康产生不良影响，因此用户在使用射频仪时，应当注意保护自身。
以上就是射频仪的使用方法，用户在使用仪器时，要注意仪器的校准，充分了解仪器功能，操作步骤，调整测量参数，注意安全，保证仪器的准确性和精确度。
这样，射频仪才能发挥最大效果，为用户提供最可靠的测量数据。
射频测试基本知识
2.用于被测器件的任何空闲端口： 3.测试定向耦合器的方向性：
4.大功率放大器或发射机的测量： 射频测试基本知识
第三章.功率分配/合成器/定向耦合器
功率分配/合成器 1,2端直接的电长度为工作波长的1/4，阻抗为特性阻抗的倍。
基本指标和定义
1.插入损耗： --传输损耗和分配损耗之和。2端口 ，,4:6.0db,,6:7.8db, 2.隔离度： --隔离电阻的相移不可能是0度，I=10lg P2/P3。 3.幅度平衡和相位平衡： 隔离度和插入损耗的失配效应
第一章.射频同轴电缆和连接器
分类与选择 半刚性：外导体用铝管或铜管，泄露小于-120db 半柔性：半刚性替代品，稳定性不足 柔性：编织电缆，测试级电缆，成本高 波纹铜管电缆:用于天馈系统。外导体为波纹导管
测试电缆组件的选择原则： 1.够用原则 2.平衡柔软性和电性能指标的矛盾 3.关于VSWR 4.关于插入损耗（可以被校准） 5.关于使用寿命
功率容量的限制 应用
1.同频大功率合成： 2.用于异频功率合成： 3.接收机的抗干扰性测试 4.功率计校准 5.蜂窝手机杂散测试
射频测试基本知识
第三章.功率分配/合成器/定向耦合器
定向耦合器
--无源和可逆网络。 --输入端，输出端，耦合端，隔离端 --可以由同轴、波导、微带和带状线电路组成。用于信号取样以进行测 量和监测，信号分配及合成。 测试仪器的正向和发射信号的取样。
射频同轴连接器
射频连接器的无源互调PIM 特性 产生非线性特性原因：导体的接触不良 连接器的配接力矩不足，表面镀层不均匀，金属表面氧化， 触点表面有杂质和表面腐蚀等 射频连接器的寿命
射频电缆组件的寿命取决于三个因素： 电缆本身的抗弯曲性能 电缆和连接头之间的良好连接及其防折弯性能 连接器的寿命，实际使用中力矩远小于规定 N型 力矩
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络分析仪的误差:
系统误差，
随机误差，
漂移误差。
深圳弗雷通讯技术有限公司
3
网络分析仪的校准
系统误差： 由分析仪和测试装置不够理想引起。 不随时间的变化而变化,可预测 在测量中能表示,使用校准的方法,用计算方法可消除 随机误差： 仪器噪声,开关的重复性,连接器的重复性 随时间的变化而变化,不可预测 不能通过校准消除 随机误差: 校准之后仪器或测试系统的特性圳弗雷通讯技术有限公司
9
ANDREW
2. 同理，校准过程中会使用短路校准件 （SHORT）,它是由金属传输体将电缆的 中心导体与屏蔽层完全连接，同时消除 高频状态下的电容效应
深圳弗雷通讯技术有限公司
10
ANDREW
3. 负载也是精密器件，使校准理想化 匹配，达到全传输的上的。
注意 哦！
深圳弗雷通讯技术有限公司
深圳弗雷通讯技术有限公司
4
网络分析仪的校准 1. 单端口校准
消除被校准端口的所有系统误差（方向性误差；源失 配误差; 反射跟踪误差）。
单端口校准： 使用校准件 OPEN,SHORT,LOAD。 适合S参数: S11,S22 RL PS: 不可用于测试IL,ATT.
深圳弗雷通讯技术有限公司
5
网络分析仪的校准
内容提要
1.校准简介 2.网络分析仪的校准 3.噪声测试仪的校准 4.功率
深圳弗雷通讯技术有限公司
1
ANDREW 简 介
校准分类(公司正在使用的)
R
双端口校准 (网络分析仪)
直通校准
功率校准
噪声校准
(网络分析仪)
(功率放大器)
(噪声测试仪)
深圳弗雷通讯技术有限公司
2
网络分析仪的校准
校准的目的： 消除系统误差，使测试达到最佳要求。
深圳弗雷通讯技术有限公司
14
ANDREW
R
深圳弗雷通讯技术有限公司
15
2. 双端口校准
网络分析仪最精确的误差校准方法，因为双端口校准 可消除仪表全部的系统误差(12种)。 由于二端口器件存在正反传输特性，所以器件某端口 的匹配情况会对另外端口的测试造成影响。所以当双 端口校准后，即使仪表只需测试某个单项指标（如： Ｓ11）时，也要进行正反两个方向扫描。得到所有Ｓ 参数后，通过计算消除所有误差的影响。
深圳弗雷通讯技术有限公司
8
ANDREW 校准件的用法
1.校准过程中会使用开路校准件（OPEN），它
包含金属传输延伸线和中心介质等。使用专门 开路件是因为测试端面，虽然满足直流开路， 但对于射频和微波信号，会存在中心导体到周 围屏蔽层的辐射，这种现象等效为电容特性。 所以测试线面不接任何负载，只能满足直流开 路，而对高频信号，只相当于电容特性，电容 值与物理尺寸和工作频率有关。工作频率走高， 边缘电容对测试的影响越大。
深圳弗雷通讯技术有限公司
6
ANDREW
网络分析仪的校准
R
直通校准： 不使用校准件,直接将两根电缆对接。
适合S参数: S21,S12 IL,ATT PS: 不可用于测试RL.
深圳弗雷通讯技术有限公司
7
ANDREW
网络分析仪的校准
R
FULL-2 PORT：
使用全部校准件,还要直接将两根电缆对接。 适合S参数: S21,S12,S11,S22
11
校准总结
1. 频响校准（直通） 特点：方便；仅仅可以测试IL,ATT 2. 1-Port单端口校准 特点：反射测试；消除测试端口所有误差； Directivity ; Source match ; Reflection tracking. 3. Full 2-Port单端口校准 特点：复杂，校准多次连接；高精度；消除测试 中所有误差：Directivity; Source, Load match ; Reflection tracking ; Transmission tracking ; Cross talk.
深圳弗雷通讯技术有限公司 12
噪声测试仪的校准
进行NF的测试时,由于仪器的噪声将会对DUT造成影 响.为了更好的,精确的测试,必须通过校准消除仪器噪声 的影响.
深圳弗雷通讯技术有限公司
13
功率校准
在我们生产过程中，功率校准是常用校准方式之一
由于功率放大器的非线性的特点,其输出是不可精确预测的,而我 们的测试(VSWR,IMD,ICP3)要求的功率又必须精确,所以要对AMP 的输出进行校准. 使用仪器：功率计.
