塑料模具毕业-论文设计

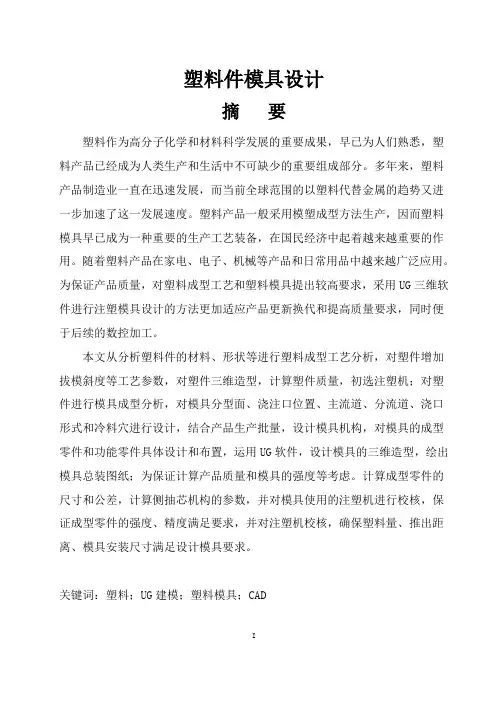

塑料件模具设计毕业设计论文.doc
塑料件模具设计摘要塑料作为高分子化学和材料科学发展的重要成果，早已为人们熟悉，塑料产品已经成为人类生产和生活中不可缺少的重要组成部分。
多年来，塑料产品制造业一直在迅速发展，而当前全球范围的以塑料代替金属的趋势又进一步加速了这一发展速度。
塑料产品一般采用模塑成型方法生产，因而塑料模具早已成为一种重要的生产工艺装备，在国民经济中起着越来越重要的作用。
随着塑料产品在家电、电子、机械等产品和日常用品中越来越广泛应用。
为保证产品质量，对塑料成型工艺和塑料模具提出较高要求，采用UG三维软件进行注塑模具设计的方法更加适应产品更新换代和提高质量要求，同时便于后续的数控加工。
本文从分析塑料件的材料、形状等进行塑料成型工艺分析，对塑件增加拔模斜度等工艺参数，对塑件三维造型，计算塑件质量，初选注塑机；对塑件进行模具成型分析，对模具分型面、浇注口位置、主流道、分流道、浇口形式和冷料穴进行设计，结合产品生产批量，设计模具机构，对模具的成型零件和功能零件具体设计和布置，运用UG软件，设计模具的三维造型，绘出模具总装图纸；为保证计算产品质量和模具的强度等考虑。
计算成型零件的尺寸和公差，计算侧抽芯机构的参数，并对模具使用的注塑机进行校核，保证成型零件的强度、精度满足要求，并对注塑机校核，确保塑料量、推出距离、模具安装尺寸满足设计模具要求。
关键词：塑料；UG建模；塑料模具；CADABSTRACTPlastic, as the important achievement of polymer chemistry and material science, has long been familiar with. Plastic products have become one of the indispensable comp onents in human’s production and daily life. Over the years the plastic product manufacturing industry has been development. Generally plastic products are manufactured by molding therefore plastic molds have become an important production device and play an increasingly important role in the national economy. The use of plastic products in home appliances, machinery and other daily necessities has become more and more wide and to ensure the quality, the three-dimensional software for injection mold design has adapted to the high demand of product upgrading and improving.This paper is to analyze the plastic molding process from the material, shape and ETC. of the shell of electric appliance; to analyze the increased taper and other parameters of plastic parts, three-dimensional shape and the mass calculation to select injection molding machine; to analyze the parting line, nozzle position, runner, gate forms and cold slug combined with production quantities to design and organize the molding parts and functional parts ; to use UG software and three-dimensional molding of design to make the assembly drawings; to ensure calculating the product quality, mold strength and other considerations. In order to make sure the injection volume and the extrusion distance to meet the product requirements, the dimensions and tolerances of molded parts and the side pumping mechanism will be calculated and also the injection molding machine will be checked.Key Word: plastic, modeling, injection mold, CAD目录摘要................................................................................................................................................................ I I ABSTRACT........................................................................................................................................................ I II 第一章绪论 (1)1.1 塑料在轻工业上的应用 (1)1.2 工程塑料ABS的性能及应用 (1)1.3 注塑成型原理 (3)第二章塑件的结构工艺分析 (5)2.1 塑件的几何形状分析 (5)2.2 塑件原材料的成型特性分析 (6)2.3 塑件的结构工艺性分析 (7)2.3.1 塑件的尺寸精度分析 (7)2.3.2 塑件的表面质量分析 (8)2.3.3 塑件的成型工艺分析 (8)2.3.4 塑件的生产批量 (8)2.4 初选注射机 (8)2.5 本章小结 (11)第三章塑件模具结构的设计 (12)3.1 分型面的选择 (12)3.2 浇注系统的设计 (13)3.2.1 浇注口位置的选择 (14)3.2.2 主流道和定位圈的设计 (15)3.2.3 分流道的设计 (17)3.2.4 浇口的设计 (18)3.2.5 冷料穴的设计 (20)3.3 模具结构设计 (21)3.3.1 型腔布置 (23)3.3.2 成型零件的结构设计 (23)3.3.3 导向定位机构设计的确定 (23)3.3.4 推出机构设计 (23)3.3.5 冷却系统设计 (24)3.3.6 排气系统的设计 (24)3.4 本章小结 (26)第四章基于UG软件的三维模具设计 (29)4.1 UG简介 (27)4.2 模具设计 (28)4.2.1 塑件分模 (28)4.3 本章小结 (38)第五章毕业设计总结与展望 (36)5.1 毕业设计总结 (39)5.2 展望 (40)参考文献 (38)第一章绪论1.1 塑料在轻工业上的应用塑料是一种具有可塑性的人造高分子有机化合物（树脂），是指以有机合成树脂为主要成分，加入或不加入其他配合材料而构成的人造材料，它通常在加热、加压条件下可塑成具有一定形状的器件。
注塑模设计毕业设计
注塑模设计毕业设计【篇一：注塑模设计毕业论文】毕业设计（论文）题目：茶杯盖注射模具设计作者届别系别机电系专业机械设计及其自动化指导教师职称完成时间摘要塑料在当今世界上无处不用，因此塑料模具有很大发展，特别是注塑模。
由此可知，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。
本课题主要是针对瓶盖的模具设计,通过对塑件进行工艺性分析和比较,最终设计出一副注塑模。
该课题从产品结构工艺性及具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。
通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。
根据题目设计的主要任务是茶杯盖注塑模具的设计。
也就是设计一副注塑模具来生产茶杯盖的塑件产品，以实现自动化提高产量。
通过本设计，可以对注塑模具有一个较深的认识，注意到设计中的某些细节问题，了解模具结构及工作原理；通过对program的学习，可以建立较简单零件的零件库，从而有效的提高工作效率；通过画装配图、零件图，进一步系统深化cad熟练程度，加深了对模具各个零件的认识。
关键字: 塑料模具，注射机，型腔，浇注系统abstractplastic is everywhere in the world today with , therefore has great development prospects of plastic , especially in injection molding ,so the study of plastic injection molds for understanding the production process and improve the quality of productshave great significance.this topic mainly aims at bottle caps mold design, through to models to carry on the technological analysis and the comparison , this topic embarks from the product mix technology capability and the concrete mold structure , tomolds gating system, the mold formation parts structure, goesagainst the system, the cooling system, injection molding machines choice and the related parameter examination, has the detailed design, simultaneously and simple establishment molds processing craft. through the entire design process indicated that this mold can achieve this to model the processing craft which an institute requests. is the teacup covers injection molds design according to the topic designs primary mission. is also designs an injection mold to produce the teacup to cover models a product, realizes the automation to raise the outputthrough the design, injection mold can have a deeper understanding of the design notes that some of the details to understand the structure and working principle ofmold.through learning program, you can create a simpler components parts store, and effective improve efficiency; through painting assembly drawing, part drawings, and further deepen the cad system proficiency, a better understanding of the various parts of mold.key words: plastic mold, injection machine, mold cavity, pouring system目录1前言 (6)1.1模具工业的地位 (6)1.2塑料注射模具的现状及发展趋势 (6)2茶杯盖制件分析 (9)2.1茶杯盖的模具设计流程 (9)2.2塑件分析 (10)2.3茶杯盖的三维图 (11)3 茶杯盒盖的注塑模具设计 (11)3.1方案的选择 (11)3.2制件成型位置及分型面选择 (12)3.3浇注系统设计 (12)3.3脱模机构设计 (14)3.4 溢料排气系统设计 (14)3.5模具主要零件的结构设计 ....................... (15)3.5.1凹模工作尺寸的计算 (16)3.5.2 凸模工作尺寸的计算 (17)3.5.3 前模仁的设计 (18)3.5.4成型零件的设计 (19)3.6导向与定位机构 (20)3.7 选择脱模方式 (21)3.7.1脱模机构的设计 (21)3.7.2脱模力计算� (21)3.8 侧抽芯机构的设计 (22)3.9.模架选用 (23)4.注射机的选择 (24)4.1 注塑机基本参数 (24)4.2初选注塑机 (25)4.3 注射机的校核 (26)4.3.1 注射压力的校核 (26)4.3.2 锁模力的校核 (26)4.3.3安装部分相关尺寸的校核 (26)4.3.4 模具外形尺寸校核 (27)4.3.5 模具厚度校核 (27)4.3.6模具安装尺寸校核 (27)4.3.7 开模行程校核 (27)5.塑件的总装图 (28)6参考文献 (29)【篇二：毕业设计注塑模具设计】摘要根据注射模具在国内外的飞速发展以及注射模软件cad/cam 的提高再结合我校专业特色及本专业的培养计划，我选用奇瑞车的工具箱盖双型腔注塑模设计作为本次的毕业设计题目。
注塑模毕业设计论文
注塑模毕业设计论文注塑模具设计在现代工业生产中扮演着非常重要的角色，特别是在塑料制品生产行业。
随着科技的进步和工业的发展，注塑模具设计不断创新和完善，为塑料制品生产提供了更高的效率和质量。
本篇论文将探讨注塑模具设计的关键技术和过程，并针对一个实际案例进行详细的分析和讨论。
注塑模具设计的关键技术主要包括模具结构设计、材料选择、加工工艺等方面。
在模具结构设计中，需要考虑产品形状、尺寸和要求，以确定模具结构的复杂程度和难易程度。
同时还需要考虑到模具的开合方式、排气系统和冷却系统等因素，以确保模具的正常运行和产品的质量。
在材料选择方面，需要根据产品的材料和要求，选择适合的模具材料，如钢材或铝合金。
加工工艺方面，需要确定模具的开发流程，并采用适当的加工工艺，如数控加工或线切割等。
以注塑制品为例，我将对其模具设计进行详细分析。
首先，需要对产品进行形状和尺寸的分析，确定其所需的模具结构和复杂程度。
然后，根据产品的材料和要求，选择合适的模具材料。
在模具结构设计中，考虑到产品的形状较为简单，可以选择简化的模具结构，如单腔模或多腔模。
同时，还需要考虑到产品的表面要求和限制，如产品的外观要求、厚度要求等。
在模具的开发流程中，可以采用CAD软件进行模具设计，然后进行模具加工和装配。
在模具加工过程中，可以采用数控加工和线切割等先进的加工工艺，以提高模具的精度和质量。
在注塑模具设计过程中，还需要考虑到注塑工艺的要求。
例如，注塑模具的冷却系统设计必须合理，以确保塑料制品的质量和生产效率。
此外，模具的开合方式和排气系统也需要进行合理设计，以避免产品的缺陷和残留物。
同时，还需要进行模具的合理维护和保养，以延长其使用寿命和保证生产质量。
综上所述，注塑模具设计是塑料制品生产中不可或缺的环节。
通过合理的模具设计和加工工艺，可以提高塑料制品的生产效率和质量。
因此，注塑模具设计的研究和创新具有重要的理论和应用价值。
注塑模具毕业设计论文
注塑模具毕业设计论文注塑模具是一种常用的制造工具，广泛应用于各个行业，为产品的生产提供了重要的支持。
本文旨在对注塑模具进行研究和设计，以满足不同产品的制造需求。
首先，本文将对注塑模具的工作原理进行介绍。
注塑模具主要由模具基座、模腔、模芯和顶针等部分组成。
在注塑过程中，熔融的塑料被注入到模腔中，经过冷却和固化后，产品可从模具中取出。
模腔和模芯的设计对产品的质量和工艺有重要影响，需要考虑产品的结构、尺寸和材料等因素。
其次，本文将对注塑模具的设计要求进行分析。
注塑模具设计需考虑产品的形状、结构和尺寸等因素，确保产品质量和工艺要求的实现。
同时，注塑模具的设计还应考虑模具的制造成本和制造周期，以提高生产效率和降低生产成本。
此外，模腔和模芯的设计还应具备易于拆卸和维修的特点，以提高模具的使用寿命和维修效率。
接下来，本文将对注塑模具的设计步骤进行详细阐述。
注塑模具的设计包括产品结构设计、模腔和模芯设计、注塑系统设计和冷却系统设计等几个方面。
其中，产品结构设计要考虑产品形状和尺寸，以确定模腔和模芯的结构设计；注塑系统设计要考虑塑料熔融和注射的过程，以保证塑料能均匀充填模腔；冷却系统设计要考虑塑料冷却和固化的过程，以保证产品的质量和固化时间的缩短。
最后，本文将对注塑模具的设计案例进行展示和评估。
设计案例可选择其中一具体产品进行模具设计，通过实际的模具制造和产品生产过程，评估设计方案的可行性和效果。
评估标准可包括产品质量、生产效率和制造成本等几个方面。
通过设计案例的评估，可以对注塑模具的设计进行修改和改进，以满足不同产品的制造需求。
综上所述，注塑模具的设计是一个复杂而重要的任务。
本文通过对注塑模具的工作原理、设计要求、设计步骤和设计案例的阐述，旨在提供一种有效的设计方法和思路，为注塑模具的设计和制造提供参考。
(完整版)模具塑料模毕业设计论文
优秀论文审核通过未经允许切勿外传毕业设计说明书目录前言……………………………………………（一）塑料工艺分析…………………………………（二）1、原材料的分析2、塑料的结构分析3、表面质量分析4、尺寸精度分析塑件的体积与质量……………………………（三）注射工艺参数的确定…………………………（四）结构设计………………………………………（五）1、分型面的选择2、型腔的排列方式3、浇注系统的设计①、主流道的设计②、分流道的设计③、浇口设计4、成型零件的结构设计①、凹摸的结构设计②、凸模的结构设计计算……………………………………………（六）1、型芯、型腔尺寸的计算①凹模有关尺寸的计算②、模具型新位置尺寸计算③、模具型新位置尺寸计算2、侧壁及底板厚度计算3、加热或冷却有关计算4、闭合高度的计算5、注射机有关参数的校核模具工作原理…………………………………（七）设计的特点……………………………………（八）制造……………………………………………（九）参考文献………………………………………（十）后记……………………………………………（十一）题目：塑件名称: 肥皂盒材料: ABS生产批量: 大批量生产，无毛边零件图如右图:内容提要本课题主要是针对盒盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。
该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。
通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。
根据题目设计的主要任务是盒盖注塑模具的设计。
也就是设计一副注塑模具来生产盒盖塑件产品，以实现自动化提高产量。
针对盒盖的具体结构，该模具是点浇口的双分型面注射模具。
由于塑件内侧有六个小凸台，不需要设置斜导柱，固采用活动镶件的结构形式。
其优点在于简化机构，使模具外形缩小，大大降低了模具的制造成本。
塑料模毕业设计论文
塑料模毕业设计论文塑料模毕业设计论文在当今的工业社会中，塑料模具被广泛应用于各个领域，从家电到汽车，从电子产品到医疗器械，无一不离开塑料模具的制造。
塑料模具的设计与制造是一个充满挑战和创新的领域，它不仅需要工程师们具备深厚的专业知识，还需要他们不断追求技术的突破和创新。
一、塑料模具的概述塑料模具是一种用于制造塑料制品的模具，它的主要作用是将熔融的塑料材料注入到模具腔中，经过冷却和固化后，得到所需的塑料制品。
塑料模具的设计与制造是一个复杂的过程，需要考虑到材料的选择、模具结构的设计、模具加工工艺等多个方面的因素。
二、塑料模具的设计原则1. 合理的结构设计：塑料模具的结构设计应该符合产品的要求，能够保证产品的形状和尺寸的精度，同时还要考虑到模具的制造和使用的便利性。
2. 优化的材料选择：塑料模具的材料选择应该考虑到模具的使用寿命、耐磨性、耐腐蚀性等因素，以及材料的可加工性和成本等因素。
3. 合理的冷却系统设计：塑料模具在注塑过程中会受到高温的影响，因此冷却系统的设计至关重要。
合理的冷却系统能够提高注塑效率，减少产品变形和缺陷。
4. 模具加工工艺的优化：模具加工工艺的优化可以提高模具的制造效率和质量，减少生产成本和周期。
三、塑料模具的制造技术1. 数控加工技术：数控加工技术是现代塑料模具制造的主要技术之一，它通过计算机控制机床的运动，实现对模具的精确加工。
2. 电火花加工技术：电火花加工技术可以用来加工硬度较高的材料，通过电脉冲的放电，将材料加工成所需的形状。
3. 快速成型技术：快速成型技术是一种通过层层堆积材料来制造模具的技术，它可以大大缩短模具的制造周期和成本。
四、塑料模具的应用领域1. 家电行业：塑料模具在家电行业中的应用非常广泛，从电视机壳到冰箱门，从洗衣机面板到空调外壳，都需要塑料模具来制造。
2. 汽车行业：汽车行业对塑料模具的需求也非常大，从车灯壳到内饰件，从车身外壳到零部件，塑料模具都扮演着重要的角色。
(完整版)20塑料注塑模具毕业设计论文
优秀论文审核通过未经允许切勿外传摘要本文是关于外壳塑料件设计，主要内容包括塑件的成形工艺分析，模具结构形式的确定，分型面位置的确定, 浇注系统的形式和浇口的设计 , 成形零件的结构设计和计算 , 模架的确定和标准件的选用 , 合模导向机构的设计 , 脱模推出机制造工艺构的设计等。
在正确分析塑件工艺特点和材料的性能后，涉及模具结构、强度、寿命计算及熔融塑料在模具中流动预测等复杂的工程运算问题；运用 CAD、三维软件等不同的软件分别对模具的设计、制造和产品质量进行分析。
塑料件注塑模设计，采用一般精度，利用 CAD、三维设计设计软件来设机械设计计或分析注射模的机械设计机械设计成型零部件，浇注系统，导向部机械设计机械设计件和脱模机械设计机构等等。
综合运用机械设计了专业基础、专业课机械设计知识设计，机械设计其核心知机械设计识是塑料成型模具、加工工艺机械设计材料成型技术基础、机械设计、塑料设计设计成型工艺、计算机辅助设计、模具 CAD等。
关键词：模架 , 标准件 , 脱模推出机构 .AbstractThis paper is about the design of plastic injection mold,cone-shaped include plastic parts forming process analysis, determination of die structure form, parting surface positioning, gating system forms and runner design, forming parts structuredesign and calculation, the determination of the formwork andstandard parts choose, shut the mould design of steering mechanism, stripping out institution design, etc.In the correct analysis plastics technology characteristics and PP material performance, involving the mould structure, strength, lifetime calculation and molten plastic mould flowprediction in complex engineering computation problem; Using CAD, such different software UG respectively to mold of design, manufacturing and product quality analysis. Tapered plastic injection mold design, use general accuracy, use CAD, UGto design or analysis of injection mold, gating system, discusses guidecomponents and moulding mechanism, etc. Comprehensive use of the professional basis, professional class design, and its core knowledge is plastic molding, material molding technology base,mechanical design, plastic injection molding process, computeraided design, mould CAD, etc.Keywords:formwork,standard parts,stripping out institution design目录摘要 (1)ABSTRACT (2)目录 . (3)第 1 章引言 (1)第 2 章塑件分析 (6)2.1 塑件模具结构分析........................................2.2.1 尺寸精度分析 ...............................................2.2.2 表面质量分析 ................................................2.2.3 计算塑件的体积和重量 .........................................2.2.4 塑件注射工艺参数的确模具设计模具设计定 ..........................2.2 塑件材料的选择.........................................2.2.1 材料 ABS的注塑设计设计成型参数.................................2.2.2 材料 ABS性能...............................................第 3 章注射模的结构设计 (10)3.1 型腔数目的确定........................................3.2 型腔的分布. ..........................................3.3 分型面的设计计........................................6 6 6 67 78 81010113.4 浇注系统设设计 (11)3.4.1 主流道 . (12)3.4.2 分流道设计 (13)3.4.3 浇口形式及位置的选择 (13)3.4.4 剪切速率的校核 (14)3.4.5 主流道剪切速率校核 (15)3.4.6 浇口剪切速速率的校核 . (15)3.5 成型零件结构设计. (15)3.5.1 定模的结构设计 (15)3.5.2 动模的结构设计 (16)3.5.4 型腔和型芯工作尺寸计算 (17)3.6 推杆机构设计. (18)3.6.1 脱模机构的选用原则 (18)3.6.2 脱模力的计算 (18)3.6.3 推杆的设计 (19)3.7 冷却系统的设计. (20)3.7.1 设计原则 (20)3.7.2 冷却时间的确定 (21)3.7.3 模具加热和冷却系统的计算 (21)第 4 章注塑机校核 (24)4.4.1 模具闭合高度的确定 (24)4.4.2 由锁模力选定注射机 (24)4.4.3 最大注塑量的校核 (25)4.4.4 锁模力的校核 (25)4.4.5塑化能力的校核 (25)第 6 章模具工作原理 (26)参考文献 (27)第1章引言随着中国国民经济的高速发展，各相关行业对于塑料模具需求越来越多，要求也日益提高。
模具设计书毕业设计范文
模具设计书毕业设计范文一、引言。
大家好！今天我要和你们分享我的模具设计书毕业设计。
这就像是一场充满挑战与惊喜的冒险，在这个过程中，我从一个对模具设计只有模糊概念的小白，逐渐成长为能够设计出一个完整模具的“小能手”（自夸一下啦）。
二、产品分析。
# （一）产品简介。
我选择设计模具的产品是一个超酷的小塑料玩具——一个可以变形的小机器人。
这个小机器人不仅造型独特，而且有很多复杂的结构，就像一个小小的机械迷宫。
它有可活动的四肢、可以旋转的头部，还有一个可以打开的小胸膛（里面可能藏着拯救世界的秘密武器哦，哈哈）。
# （二）产品的功能和要求。
1. 功能。
这个小机器人的功能可多啦。
它可以从一个站立的人形状态变形为一辆超级酷的小汽车。
在人形状态下，它的四肢可以灵活摆动，做出各种帅气的动作，就像在打怪兽一样。
变成汽车后，它还能在想象中的马路上风驰电掣。
这就要求我们的模具能够精确地制造出每个零件，保证这些功能都能完美实现。
2. 要求。
精度要求高得吓人。
因为每个零件之间的配合都要非常紧密，如果精度不够，小机器人可能就会变成一个“残疾”机器人，要么胳膊掉了，要么脑袋转不动了。
表面质量也要好。
毕竟这是一个玩具，要光滑、漂亮，不能有毛刺或者瑕疵，不然小朋友们摸起来可能会扎手，那就不招人喜欢了。
三、模具设计方案。
# （一）模具类型的选择。
经过深思熟虑（其实就是在图书馆翻了好多资料，还请教了老师之后），我决定采用注塑模具。
为什么呢？因为注塑模具可以高效地生产出我们需要的小机器人零件。
就像做小饼干一样，把塑料原料像面团一样注入模具里，然后就可以快速地得到我们想要的形状。
而且注塑模具还可以很好地保证产品的精度和质量，这对于我们这个复杂的小机器人来说是非常重要的。
# （二）分型面的确定。
分型面就像是模具的“分界线”，确定这个可费了我不少脑细胞。
我得考虑小机器人的外形、结构以及脱模的方便性。
我把分型面定在了小机器人身体的中间部分。
这样做的好处是，在脱模的时候，小机器人的上下部分可以很容易地分开，就像把一个汉堡包从中间切开一样简单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业论文设计题目名称：姓名：班级：学号：系部：指导教师：武汉工业职业技术学院二00一二年 5 月12 日绪论塑料，成为当前人类使用的一大类材料。
目前我国的塑料工业正在飞速发展，塑料制品的应用已经深入国民经济的各个部门。
塑料工程通常是塑料制造与改性，塑料制品与模具设计是塑料工程中的重要部分，是塑料工业中不可少的环节。
模具是工业生产的重要工艺装备，它被用来成型具有一定形状和尺寸的各种制品。
在各种材料加工工业中广泛的使用着各种模具，如压铸模，浇铸模，非金属制品成型的玻璃模，陶瓷模，塑料模等。
采用模具生产制件具有色、生产效率高，质量好，切削少，节约能源和原料，成本低等优点，模具成型已经成为当代工业生产的重要手段，成为多种成型工艺中最具潜力的发展方向。
模具机械，电子等行业的基础工业，它对国民经济的社会发展起着越来越大的作用。
一个国家面具生产能力的强弱，水平的高低，直接影响许多部门新产品的开发和老产品的更新换代，影响着产品质量和经济效益的提高。
我国为了优先发展模具工业，定制了一系列优惠政策，并把它放在国民经济发展十分重要的战略地位。
对塑料模具的全面要求就是能够高效的生产出外观性能符合使用要求的制品。
塑料成型模具是成型塑料制品的工具。
塑料模具的应能生产并满足给定的形状，尺寸，外观和内在性能要求的制品。
要求模具能被高效的应用，且操作简便，并达到自动化水平要求模具又合理的结构，制造容易且成本低廉。
同时，也要求有足够的使用寿命。
近年来塑料模的产量和水平发展十分迅速，高效率，自动化，大型，精密，长寿命模具总产量中所占比例越来越大，在各种塑料模具中看来，注射模在生产中所占比例是最大的，起着十分重要的作用，再世界塑料成型模具产量中的板书以上为注射模。
在这次设计中充分运用所学的专业知识，将所学知识运用到实践中来，本次设计的塑件也是通过使用注射模来成型的。
本套设计主要放在塑件结构和模具设计这一环节，如注射机的选用和校核，分型面的选择，模具结构的设计，分流道的设计，浇注系统的设计等等。
在设计过程中，首先用Proe进行三维造型，然后用CAD进行模具设计。
在设计过程中，由于经验不足，难免会出现错误，敬请原谅，并给出指正。
制件三视图：三视图制件三维图：立体图塑料模设计程序一．塑料制件的分析：1.材料成型工艺性能：本产品选用材料PC（聚碳酸酯性能如下：①聚碳酸酯的冲击强度特别突出。
它的弹性模量较高.②受温度影响极小，耐热温度为120℃。
耐寒达-100℃才脆化，尺寸稳定性高。
耐腐蚀，耐磨性均良好。
③透明性好，密度为1.02～1.05g／cm³，塑料原料为无色透明材料.④存在着高温下对水的敏感性。
长期浸在沸水中，会引起水解或裂开。
在成形加工时控制不当，容易发生制品开裂现象。
在某些化学试剂(如四氯化碳)中聚碳酸酯可能会产生“应力开裂”。
但聚碳酸脂还可用玻璃纤维来增强，这样具有更高的刚性和力学强度，并能消除聚碳酸脂可能存在“应力集中”现象2.主要用途：主要用来制造齿轮、蜗杆、齿条、凸轮、心轴、轴承、垫圈、铆钉、泵叶轮、汽车汽化器部件、车灯灯罩、闪光灯灯罩、节流阀、润滑油输油管，各种外壳、容器等。
二．塑料成型特点:1.无定形塑料，收缩率小，热稳定性好，成形温度范围宽，超过330℃才呈现严重分解，分解时产生无毒、无腐蚀性气体2.吸湿性极小，但水敏性强，含水量不得超过0.2%，加工前必须干燥处理，否则会出现银丝、气泡及强度显著下降现象3.流动性差，溢边值为0.06mm左右，流动性对温度变化敏感，冷却速度快4.宜在高模温高料温和高压慢速的条件下成型。
模温控制在80～110℃C较好成型温度在280～320℃为宜。
5.内部残留应力较大，易开裂，要严格控制加工条件。
6.塑件壁厚要均匀，不宜过厚，避免尖角与缺口，有金属嵌件应预热，脱模斜度去2°以上.三．塑件的结构，尺寸精度，表面质量的分析：1.结构分析：从零件图上分析，该零件总体形状为长方形，边上带R角从总体结构上分析，形状相对较规则，没侧抽芯。
该零件属于中等复杂程度。
① 尺寸精度分析：该产品未标注公差，查《塑料模课程设计》P53按MT5等级计算。
② 外形尺寸：108mm 、50mm③ 内形尺寸40mm 、57mm 、17mm 、￠1、46mm 、、R0.5mm 、57mm 、2mm标注公差后外形尺寸：10834.10-、5094.00-。
标注公差后的内形尺寸：40084.0 、57094.0、17058.0+、￠104.0+、46mm 084.0、R0.5040.0、200.40 ④查《模具设计》教材P10表1-2得PC （聚碳酸脂）的收缩率为（0.5～0.8）%，此处取0.65%2. 计算塑件的体积和质量通过对塑件的体积与质量的计算，可选出注射机及确定模具的型腔数量。
经计算，塑件的体积为4367.8mm ³根据设计手册查的PC 的密度为ρ=1.02～1.05g/cm ³去密度为0.0013kg/cm ³。
则塑件的质量W=ρV =0.0013kg/cm ³*4.3678cm ³=0.00567814kg 取5.7g。
该塑件可采用一模两腔的模具结构，根据其相关尺寸，初步选用注射机为XS-Z-30型3. 成型工艺参数：预热温度：（110～120）℃；料筒温度(后段):（210～240）℃料筒温度(中段)：（230～280）℃；料筒温度(前段)：（240～285）℃。
喷嘴温度：（240～250）℃；模具温度：（90～110）℃。
注射压力：(80～130）Mpa;成型时间：（20～90)s ；后处理方法：鼓风烘箱；后处理温度：（140～145）℃;后处理时间：4h 。
四．注射模的结构设计1.分型面的选择：根据分型面的选择原则和塑件的成型要求来选择分型面即选在塑件外形最大轮廓处；分型面的选择优利于塑件的顺利脱模；有利于模具的加工制造；有利于排气。
综合以上原则，分型面应选在如下位置（图一）。
图一2.确定型腔的排列方式本塑件在注射时采用一模两件。
综合考虑浇注系统和模具结构的复杂程度等因素，采取以下（图二）排列方式，这种排列便于模具的分布和塑料在流道中的均匀流动。
但缺点是熔料进入型腔后到另一端的流程较长，但塑件本身较小，对成型没太大响。
图二3.浇注系统的设计①主流道的设计根据设计手册查得XS-Z-60型注射机喷嘴的有关尺寸为喷嘴前端孔径d1=2mm喷嘴前端球面半径SR1=12mm。
根据模具主流道尺寸与模具喷嘴的尺寸关系SR= SR1+(1～2)mm及d=d1+（0.5～1）mm可算得SR=14mm，d=3mm。
为了便于将凝料从主流道中拔出，将主流道设计成圆锥形，其角度为（2～6）°【《模具设计》教材P91】其草图结构如下（图三）所示：图三4.分流道的设计①本副模具分流道截面形状选用半圆形，根据PC的流动性，将截面半径取r=8，根据型腔数目，分流道长度去80mm。
②分流道的表面粗糙度度：由于分流道中与模具接触的外层塑料迅速冷却，只有内部熔体流动状态比较理想，因此分流道表面粗糙度要求不能低，一般R a取 1.6μm左右。
③浇口的设计：本副模具采用侧浇口，塑件的壁厚为2mm，制品复杂性较简单，属于中小型制品，所以相关尺寸如下图（图四）标注计算：图四查《塑料模设计》教材P96表4-1可知，浇口壁厚a=1mm 宽度b=（3～10）a 此处取a=5长度L=（0.7～2）取0.65。
五．模具型芯与型腔的尺寸计算：1.型腔径向尺寸计算公式：L M =（L S +L S S CP -43△）+0δz ,此处，△=1/3～1/2《模具设计》教材P115，塑件尺寸较大、精度要求低时取小值，反之取大值。
本副模具设计中精度MT5，△=1/350：L 1M =(50+50x0.65%-43x1/3)00.94=50.07500.94. 108：计算后的模具型腔尺寸为108.452.2.型腔深度尺寸计算公式：H M =(H S +H S S CP -2/3△)- +0δz塑件深度尺寸为8，经计算H M ≈7.82977取7.83。
3.型芯径向尺寸的计算公式：L M =（L S +L S S CP +43△）0-δ.型芯相关尺寸表4.型芯高度尺寸计算公式：h M =(h S +h S S CP +2/3△)-δZ 0计算后相应的高度尺寸如下所示：h 1=（2+2x0.65%+2/3x1/3）-δZ 0=2.2352-0.400，h 2=（6+6x0.65%+2/3x1/3）-δZ0=6.61222-0.400.5. 中心距的计算公式：C m =（1+S cp ）C S ±δz /2.带入数字计算C m =（1+0.65%）x12±0.26.注：为了便于计算与加工，以上数据均精确到小数点后2位.六.型腔的结构设计1.该塑件属于小型塑件，一模多腔加工。
应选择整体嵌入式凹模，这种结构加工效率高，装拆方便，可以保证各个型腔的形状尺寸一致，其结构图如下（图五） 所示：图五整体嵌入式型腔壁厚尺寸的确定：该塑件外形为矩形，内壁短边50mm，侧查《模具设计》教材P308附录E可得知侧壁厚S取30～35mm，此处取30mm.其型腔结构图如下（图六）所示：图六七．模架的选择：1．查模具设计手册（电子版），选用标准模架，其结构与相关参数如下（图七）所示：图七相关参数如下（表一）表：表一根据（图二）型腔排列的尺寸标注，可确定模架相关尺寸。
八．装配图的绘制：其结构图如下所示（具体尺寸详见装配图）主视图俯视图左视图九.模具闭合高度的校核：所设计模具闭合高度应在所选注射机允许安装模具的的高度范围。
在本副模具设计中，初选注射机为XS-ZY-30，查模具手册（电子版）如图所示：图八从装配图只中可知，模具的的闭合高度为244mm，经计算，分型后的高度为271mm，因此初选注射机不符合要求。
根据模具手册，选XS-ZY-125型注射机满足模具闭合要求。
其结构图如下（图九）所示：图九满足H min≤H≤H max(注：H min注射机允许安装的最小模具高度，H为模具高度，H max为注射机允许安装的最大模具高度。
)九.结束语总结毕业设计是三年大学生活中的最后一个工作项目，具有非同寻常的意义，毕业设计的完成也为我们的大学生活画上了圆满的句号。
它对大学三年的学习生活中所学知识的一个总结概括，更是一次检验，让我们每个人都能清楚了解自己在大学中学习的效果。
确定了自己的毕业设计题目后，开始可以说脑中是一片空白，很茫然，不知所措无从下手。
于是就在互联网上查找关于塑料模的相关资料，接着我又查找相关的专业书籍，寻找塑料注塑模具的设计思路和一些塑料注塑模具设计与制造的实例进行参考。
