葡萄避雨大棚架势

葡萄避雨大棚架势示意图

该避雨大棚的棚宽8m，棚肩高1.8m，棚顶高2.8m。定植3行葡萄。行距3m，

株距1m。水泥柱高度2.5m，切面尺寸10cm×10cm，每3m一根水泥柱，横竖对

齐。水泥柱离地80cm处设置2道钢丝（绕柱）。每水泥柱离地1.2m处绑缚横档

一根（楠竹块或钢管），长度55cm，两端分别拉一道钢丝。距地面1.7m处用竹

子或钢管将3行葡萄连接成整体，增加葡萄架的牢固性。在此道横梁上，距离每

根水泥柱两端45cm、75cm拉两道钢丝。用于葡萄枝条的绑缚和支撑。棚顶部每

隔1m安装拱杆，再用拉杆连接，拉杆共5道。拱杆与拱肩交接处安装1道压膜

槽。拱肩部以下离地90cm处，沿棚四周安装压膜槽。此避雨设施的优点是可以

进行提早促成栽培，当外界温度稳定在25度后，揭开拱肩部以下的无滴膜，进

行避雨栽培。

成本核算：

项目名称数量/亩单价（元）金额（元/亩）备注

大棚建设666.6 m2 35 23331 肩高1.8m，跨度8m，棚高2.8m 水泥立柱75 根50 3750 2.5m长，10cm*10cm 短横档75 根 4 300 角钢、55cm长、￠25mm

顶横杆28 根30 840 定横杆每根长8m，楠竹或4分

钢管

钢丝2000 m 0.4 800 12号钢丝

压膜线444 m 0.05 22.2 耐晒细绳子

无滴膜90 m 14 1260 定做16m宽幅、厚度0.02mm 安装人工15 个工60 900

合计31203.2

葡萄避雨栽培设施建设项目投资策划书

葡萄避雨栽培设施建设项目投资策划书必要性葡萄在我国南方多雨地区栽培,除康拜尔等少数抗病品种外,绝大多数品种黑痘病等病害严重,威胁优质丰产,这是制约南方露地葡萄发展的最主要因子。目前栽培上大多采用加强喷药雨后必治的方法来克服,但由于南方春夏雨水过于频繁,有时几十天连续阴雨,给栽培管理造成很大的困难,有的一年用药达20次以上,效果仍然不理想。为克服黑痘病,最直接和可靠的方法就是大棚栽培。大棚栽培根据大棚的类型,可实现避雨、通风、防虫、防鸟、保温等功能。如果使用全功能大棚,还可以调控温湿度和光照,实现多茬栽培和反季节栽培,增加产量和调整生长周期,提高产量和产值。设施类型、结构、功能和投资估算简易型遮雨棚就地取材,采用水泥桩做为顶棚立柱兼葡萄壁式栽培的爬架支撑,顶部用四川多产的竹子做葡萄苗顶部遮雨棚骨架,需要的时候铺上薄膜(还可周边铺设网子防鸟)即可实现葡萄避雨。其特点是简单易行,仅遮挡每排葡萄的顶部,通风良好,造价低廉。此类设施比较适合农户推广使用。对当地材料、劳力市场不明,我公司不做预算报价。装配式遮雨棚采用热镀锌钢管、标准化扣减,工厂化生产,现场组装而成。特点:防腐耐用、通风优良,结构美观结实,装拆容易,可根据行距调整遮雨位置,骨架可兼做葡萄爬架支撑,便于安装灌溉、遮阳网等升级设施。投资估价:55元/平

米。装配式插地单体棚一).大棚设施特点: 1.无柱式热镀锌钢管装配骨架,装卸简便,防腐防锈; 2. 根据当地的条件,结合栽培的农艺需求,来设计大棚的采光、通风等; 3.棚内空间大,有利于蔬菜等植物的生长,空间利用率高; 4.两侧设有通风,实现通风降温除湿,有效改善棚内小环境; 5.结构轻巧、美观、强度好; 6.配置外遮阳网,调节光照;通风口设置防虫网生物隔离物环境。二).大棚技术参数: 1.大棚结构形式:拱形塑料大棚。大棚外形见附图。 2.特征尺寸与建筑面积:跨度6米,棚子顶高3米,长度100米,建筑面积100×6600米2 3.大棚配置与主要技术指标: 参数:热镀锌钢骨架,一道纵拉杆,四道卡槽,使用寿命15年以上。屋面覆盖材料采用10丝玉溪膜,单层透光率85%以上。东、西侧设有手动卷膜自然通风和防虫系统。主材:Φ22×1.2,拱距0.8米性能指标: 风荷载:0.40KN/??; 雪荷载:0.30KN/ 骨架使用寿命:15年薄膜、防虫网、遮阳网、压膜线等使用寿命2年。三).大棚预算: 装配插地棚预算清单拱距0.8 纵梁 1 卡槽数 4 门 1 长 100 宽 6 高 3 面积600

自动化智能滴灌系统设计方案

自动化智能滴灌控制系统设计方案陕西颐信网络科技有限责任公司西安天汇远通水利信息技术有限责任公司

目录一. 系统概述............................................................................................................ - 3 - 二. 系统组成............................................................................................................ - 4 - 三. 通信网络............................................................................................................ - 5 - 四. 功能设计............................................................................................................ - 6 - 4.1. 监测中心级设计 ...................................................................................... - 6 - 4.2. 首部控制级设计 ...................................................................................... - 6 - 4.3.1. 设计原则 ....................................................................................... - 7 - 4.3.2. 主要功能 ....................................................................................... - 7 - 4.3.3. 硬件设计 ....................................................................................... - 8 - 4.3.4. 软件设计 ..................................................................................... - 10 - 4.3. 田间控制级设计 .................................................................................... - 13 - 4.3.1. 田间控制器主要功能 ................................................................. - 13 - 4.3.2. 田间控制器性能指标 ................................................................. - 14 - 4.3.3. 田间路由器节点主要功能 ......................................................... - 14 - 4.3.4. 田间路由器节点性能参数 ......................................................... - 14 - 4.3. 5. 供电方式 ..................................................................................... - 14 - 五. 系统特性.......................................................................................................... - 15 - 六. 设计研究意义.................................................................................................. - 16 -

二、葡萄避雨栽培的意义

二、葡萄避雨栽培的意义（一）葡萄避雨栽培的意义贺普超先生在《葡萄学》中，将避雨栽培作为“设施栽培的特殊形式”进行论述：避雨栽培以避雨为目的将塑料薄膜覆盖在树冠顶部的一种方法，它是介于无加温温室栽培和露地栽培之间的一种类型。在中国南方多湿生态条件下，露地葡萄病害严重，产量低，品质差，特别是欧亚种葡萄常被限制在600毫米雨量以北地区栽培。严大义教授于2002年9月在第九界全国葡萄学术研讨会上提出，红地球葡萄在年降水量500毫米地区都应采用避雨栽培。河南省年降水量超过500毫米以上，并且7、8月份集中降雨明显，不仅红地球葡萄病害多，其它欧亚品种病害也很多，据河南省农科院园艺所果树研究室调查，因病害造成滑县、博爱、新郑、新乡、濮阳等县市上万公顷葡萄毁园损失近亿元。葡萄避雨栽培在我国经过10多年的实践，已显示出很多优越性，具体表现在以下几方面： 1.北方发展欧亚种葡萄难度降低河南、山东、陕西等省的葡萄栽培环境，虽然没有南方的栽培环境条件恶劣，但是在葡萄果实生长发育的7、8月份，同样处在温度高、雨量大的季节。这些省份发展品质优良的欧亚种葡萄，也会出现病害多、生产难度大的情况，由于病害多喷药也多，不利于生产无公害食品或绿色食品。发展避雨栽培会降低病害的发生，减少打药次数，

便于生产无公害食品或绿色食品。 2.南方可发展品质优的欧亚种葡萄南方葡萄自20世纪80年代以来种植的葡萄品种基本上是适于暖湿地区、抗病性较强的欧美杂种巨峰系。品质优良的欧亚种因不耐湿、不抗病等原因，一直没有得到发展。 20世纪90年代以来，上海市农业科学院、上海农学院、浙江省海盐县农业科学研究所等引种欧亚种采用大棚栽培和避雨栽培相继成功，推动了上海、浙江、苏南地区欧亚中葡萄的发展。浙江省海盐县欧亚种无核白鸡心等品种种植面积达35公顷，占全省葡萄面积25.3%，上海金提葡萄园艺公司于1996～1997年建立10公顷单栋大棚和联栋大棚，主栽品种为秋红和意大利获得成功。使上海、浙江、江苏地区葡萄品种结构得到了调整，对提高葡萄经济效益，调节南方果品市场起到积极作用。 3.避免气象灾害，减少、减轻病害在葡萄的生长期，尤其是新梢生长、开花坐果、果实膨大直至成熟期，经历春雨绵绵，梅雨集中，大风暴雨，危害葡萄的黑痘病、灰霉病、炭疽病、白腐病、霜霉病等病菌繁殖快、传播快、危害重，严重影响葡萄的产量和品质以及经济效益。采用避雨栽培，覆盖薄膜期避免了雨淋，杜绝了一些病菌的传播途径，能有效地减轻病害的发生。河南省农科院园艺所果树室于2006～2008年观察避雨防病效果最好

南方葡萄避雨栽培技术

南方葡萄避雨栽培技术-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

南方葡萄避雨栽培技术一、种植方法 1、土地、场地的选择 1）、一般的土地都能种，但要选择较高的地势，一般以中性土为好，通风好，光照充足。 2）、排灌方便，水源好，易干燥。 3）、交通方便，利运输。 4）、一定要采用保护地栽培：用避雨栽培或钢架大棚栽培才能取得高效的保证，不提倡露地栽培。（注：避雨架可用竹木代替，能起到避雨作用就可以了） 2、整地 1）、在选择好土地、场地后，种植前先整好地。每亩地需要烂透的农家肥4000公斤作基肥，过磷酸钙50公斤、碳铵25公斤、钙镁磷50公斤，将肥料混合均匀后撒施在地面上，然后进行深翻耕30厘米，当然深一些更好，然后把泥块打碎打细，把肥和泥土均匀混合，根据当地常年的风向做顺风的种植垅，利于通风，最好南北朝向，在做垅时再施用复合肥40公斤，均匀撒在垅面与土混合。

按行距2.50米，株距1.50米的方法起垅：垅面1.90米；排水沟及工作道0.60米；垅高0.25-0.30米。如果地下水位高或低洼地，要做成高垅或将排水沟工作道加深。 2）、挖定植沟方法。如土层薄，熟土层不到0.30米的，下土层很硬韧的地块，要挖种植沟种植为好，按行距2.50、株距1.50米不变的话，挖种植沟宽1.00米，深0.40米左右，每条种植沟要挖出头（注：要挖到四周的总排水沟出头，种植沟型要呈刀面形，一头高一头低，或二头低中间高，这样有利于排水，确保种植沟内不积水），当挖到种植沟后在沟底铺一层干草或秸秆等物，再铺一层熟土，再铺一层农家肥，再铺一层土。这样一直到垅面，做垅面时放复合肥后再做好种植垅，垅面高在0.25-0.30米左右，（种植时苗的根部不要接触肥块，以免烧根。施肥量可以参考上面第1）、种方法，如肥源足可多放一些），种植垅要在种植时完成。注意：如果农家肥没经过腐熟发醇的，种植垅要在种植前30天完成后才能种

葡萄滴灌系统设计方案

葡萄滴灌系统设计方案 1 基本情况项目区位于南京市六合区竹镇，属北亚热带季风型气候，四季分明，降雨量中等，季节分布不均，日照充足。土质为壤土。项目区属丘陵地形，高度落差较大，海拔高度在24-34米。形状不规整，成弯曲细长形。面积784亩。种植葡萄，行距2.5-3米，株距1.5-2.5米。水源为红阳水库，水源充足，水质较好。电源已有低压线路，根据情况可增容。 2 灌溉方式及灌水器的选择葡萄的一次性需水量较大，但不频繁，一般5～7天需灌水1次。葡萄根系发达，灌水时湿润面积较大，滴灌只能湿润局部土壤，所以采用每行葡萄布置2条滴灌带的方法。滴灌灌水器选用单个滴头流量为1.38L/h滴灌带，滴头间距为30cm。滴灌带为PE软管，结实耐用，灌溉均匀性好且性能可靠，易于安装、收起，新型迷宫流道，具有很高的抗堵塞性能，压力损失小，具有自清洗功能。使用寿命4年以上。其技术指标如下：滴灌水源为水库，整个实施区根据地形及位置分成约80个灌溉小区，原则上每块地至少有1只阀门控制，大的地块分成几只阀门控制，灌溉时同时打开几个灌溉小区作为一个轮灌区。规划为新建1座泵站，泵站配置2台水泵，一备一用，水泵流量为100m3/h，扬程为50m，功率22Kw。滴灌系统首部设备包括水泵、调压阀门、施肥装置、砂石过滤器、叠片过滤器和网式过滤器、阀门、压力表等，水泵用变频器控制，变频器带有压力传感器，能实现恒压供水，保证灌水均匀，并能省电。过滤器采用三级过滤，确保滴灌带内滴头不堵塞。施肥利用水泵吸入的方式，施肥时先把肥料放入肥料池充分溶解，再打开吸肥阀即可。田间包括主管道和支管道，经压力损失计算用不同规格的管子，管子材料为UPVC和PE管，主管埋于地下，主支管沿路边布置，过路时用水泥管或钢管套住保护。滴灌带为PE软管，接头为活接头，在换茬、耕作时可方便地收起，延长使用寿命。分成若干小区，每小区用1只阀门控制，阀门控制开、关状态，用1只压力表显示小区的压力值。

温室大棚葡萄栽培技术

温室大棚葡萄栽培技术来源:互联网发布时间:2010-12-30 相关项目核心提示:一、品种选择我区选用的温室大棚早熟品种为早中早、奥古斯特等，这些品种生长期短，一般从萌芽到果实成熟只需120天左右。通过在日光温室内加温等一系列管理，使早熟葡萄于6月16日采收上市，比露地栽培的同一品种提早近2个月，即使在保温性能差的塑料大棚里栽培，也比露一、品种选择我区选用的温室大棚早熟品种为早中早、奥古斯特等，这些品种生长期短，一般从萌芽到果实成熟只需120天左右。通过在日光温室内加温等一系列管理，使早熟葡萄于6月16日采收上市，比露地栽培的同一品种提早近2个月，即使在保温性能差的塑料大棚里栽培，也比露地提早采收1个月左右。二、栽培形式为有利于管理，方便前期间作，须通风透光，以避免因后屋面阴而影响生长和结果，选用土木结构温室大棚栽培为宜，南北向栽植，株行距为×米，667平方米株数为889株。三、整枝修剪我区采用扇形整枝方法。定植苗萌发后，选留2个健壮新梢培养成主蔓，待新梢长到～米时摘心，摘心后的副梢留2片叶反复摘心。冬季修剪时剪去全部副梢，只留2个长～米、粗～1厘米的主蔓结果。第2年芽眼萌发后，主蔓基部50厘米以下的萌发芽眼全部抹去，50厘米以上的主蔓两侧分别每隔 20～25厘米留1个结果枝结果，每个主蔓分别留4～5个结果枝。冬剪时，除主蔓顶端各留1个5～7节的延长枝，扩大树冠，其余的均留基部2～3个芽短剪成结果母枝，待树形基本形成后，按第2年的整枝方法继续培养。四、温、湿度管理 1.揭、盖膜时间一般在初霜冻到来之前盖膜，以保护葡萄叶片，延长叶片光合作用的时间，使果实和枝蔓成熟更好。由于各地的气候条件不同，揭、盖膜的时间有差异。博乐地区入冬前扣膜为好。揭膜一般在晚霜已过，露地的气温稳定在20℃以上时进行，时间为7月上中旬。温室大棚盖膜后，一般棚内气温下降到5℃以下时，要在夜间盖草帘保温，白天再将草帘揭开，使棚内气温继续维持在较高的水平，以保证葡萄果实和枝蔓芽眼的充分成熟。盖帘开始后，要求在日出后1小时揭帘，日落前1小时盖帘，以提高保护设施内的保温效果。温室大棚内葡萄落叶并完成冬剪后直至第2年升温前这段时间不要揭帘，使葡萄植株在低温黑暗条件下休眠。 2.升温催芽葡萄的自然休眠期一般经历大约2个多月结束。薄膜日光温室在此时即可揭帘升温催芽，即上午11时揭开草帘，下午4～5时盖上草帘，以促进棚内温度逐步提高。升温催芽一般经过30～40天，芽眼才能萌发。 3.加温催芽为缩短催芽时间，在元旦后即提前加温催芽，以提前鲜果上市时间。我区一般于1月15日开始生火加温，加温的第1周要求保持白天15～20℃，夜间5～10℃；第2周保持白天15～20℃，夜间10～15℃；第3周保持白天20～25℃，夜间10～15℃；第4周保持白天25～28℃，夜间13～15℃；第5周保持白天25～28℃，夜间13～15℃；第6周保持白天25～28℃，夜间13～15℃，于2月25日芽眼已全部萌发。到3月26日停止加温催芽。一般加温时间为2个半月。

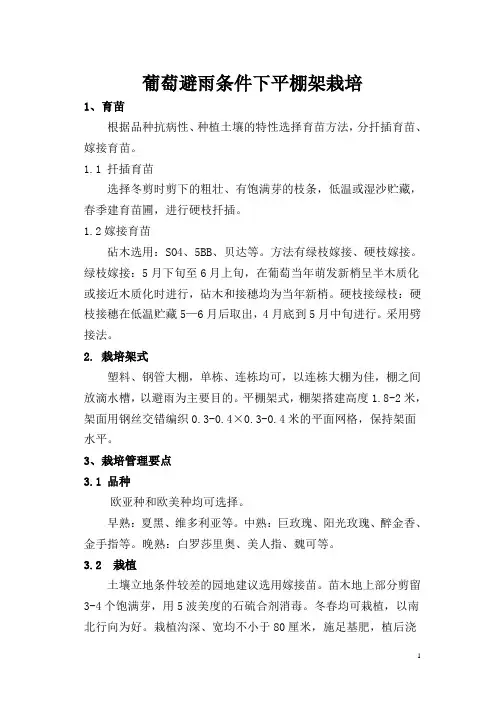

葡萄避雨条件下平棚架栽培
