传感器技术与应用绪论
202006 - 第1章 绪 论【传感器技术案例教程】
1.2.3 按被测量分类
按传1感.2器.4被按测量工，作即原输理入分信类号分类，便于表示传感器功能，
也便于用户使用； 传感器分为温度、压力、流量、物位、质量、位移、速度、
加速度、角位移、转速、力、力矩、湿度、浓度等传感器；厂 家和用户习惯于这种分类方法
传感器技术案例教程
(第1章 绪 论)
1.2 传感器的分类
本课程重点讨论物理型传感器
物理型传感器
(第1章 绪 论)
传感器按照工作原理的分类
传感器技术案例教程
(第1章 绪 论)
1.3 传感器技术的特点
1. 涉及多学科与技术； 2. 品种繁多； 3. 应用领域十分广泛； 4. 总体要求性能优良，环境适应性好； 5. 应用要求千差万别； 6. 在信息技术中发展缓慢，但生命力强大
传感器技术案例教程
(第1章 绪 论)
1.1 传感器的作用实例分析
实例1：电位器式真空膜盒压力传感器 (potentiometer pressure transducer)
真空膜盒压力敏感元件
电位器式真空膜盒压力传感器
压力 → 膜盒位移 → 电位器电刷（通过传动机构）→ 输出电压
传感器技术案例教程
传感器基本结构组成示意图
传感器技术案例教程
1.2 传感器的分类
1.2.1 按输出信号的类型分类 1.2.2 按传感器能量源分类 1.2.3 按被测量分类 1.2.4 按工作原理分类
(第1章 绪 论)
传感器技术案例教程
(第1章 绪 论)
1.2 传感器的分类
1.2.1 按输出信号的类型分类
分为1三.2类.2：按模拟传式感、器数能字量式源、分开类关型(二值型)； 模拟1式.2传.3感按器：被输测出量连分续类电信号； 数字1式.2传.4感按器：工输作出原数理字分信类号；
传感器与测试技术教案 第一章 绪论
第一章绪论1课程简介【引题，作为整门课程的开始，开篇引题要能抓住学生兴趣】设计1：带几个机器人去教室，演示机器人功能，以其中一个机器人（排雷机器人）为例，提问：以这个排雷机器人为例，分析一下它具体实现了哪些功能？首先，当地面有雷的时候，它能够“看”到。
然后，它能将“看”到的信息，通过它的“神经”，也就是这些数据线，传达给它的“大脑”。
它的大脑就做出反应：此处有雷。
引出：这其实也就是我们这门课程中，主要研究的问题：怎样让一个系统去感知它周围的世界，然后，把它所感知到的信息，传递给它的大脑，来完成相应的系统任务。
（接课程内容）提到武器测试技术这个名词，我们可能都不陌生，我们在很多新闻、书籍、电影乃至动画片当中，都见到过关于武器测试技术的片段（图1.1 武器测试技术应用）。
如果我们把研究的对象放宽，那测试技术可以说遍布我们身边的方方面面（图1.2 测试技术的应用）。
仔细看一看这些系统我们能够发现，它们的基本任务大体一致：将研究目标的相关信息检测出来，再传输给系统，来完成相应的系统任务。
1.1课程内容也就是说，我们这门课当中的主要内容：1、是系统感知世界的感官，也就是传感器。
2、是我们怎样利用这些感官，以及这些感官所感知到的信息（测试技术）。
3、最后，我们一起来简单的了解一下这门学科当前的应用以及未来的发展趋势。
图1.3 课程内容及学时安排我们这门课的主要内容，就一起来学习一下，作为一个电气系统，它们用什么来感知外界的信息（传感器），又如何对感知到的信息加以处理，并应用到系统中去的（测试技术），最后，我们一起来简单的了解一下这门学科当前的应用以及未来的发展趋势。
1.1.1章节内容1.1.2学时安排1.2课程特点1.2.1涉及范围广传感器部分物理电路模拟电路测试技术部分信号与系统电路模拟电路自动控制原理单片机原理1.2.2知识点零散1.2.3贴近工程应用1.3学习要求1.3.1课上：认真听讲、记好笔记1.3.2课后：按时、独立完成作业1.3.3实验：充分预习，勇于实践1.4参考书目1.4.1《传感器与检测技术》魏学业主编人民邮电出版社1.4.2《传感器与自动检测技术》张玉莲主编机械工业出版社1.4.3《现代传感器技术》徐群和主编科学出版社1.4.4《传感器与的检测技术》李增国主编北京航空航天大学出版社1.4.5《MATLAB基础与应用教程》蔡旭晖等著人民邮电出版社1.4.6《LabVIEW程序设计基础》德湘轶主编清华大学出版社2产生背景【引题】这门学科是如何产生的呢？我们已经知道，这是一门主要研究传感器原理和使用方法的学科，那么，这门学科是怎样产生的呢？2.1生物能够感知外界信息人们从很早就知道，生物，可以通过视觉、听觉、味觉等形形色色的感官感知我们周围的世界（图1-4~图1-6）。
毕业论文《光电传感器技术的新发展及应用》
摘要摘要在科学技术高速发展的现代社会中,人类已经入瞬息万变的信息时代,人们在日常生活,生产过程中,主要依靠检测技术对信息经获取、筛选和传输,来实现制动控制,自动调节,目前我国已将检测技术列入优先发展的科学技术之一。
由于微电子技术,光电半导体技术,光导纤维技术以及光栅技术的发展,使得光电传感器的应用与日俱增。
这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点,在自动检测技术中得到了广泛应用,它一种是以光电效应为理论基础,由光电材料构成的器件。
它可用于检测直接引起光量变化的非电量,如光强、光照度、辐射测温、气体成分分析等;也可用来检测能转换成光量变化的其他非电量,如零件直径、表面粗糙度、应变、位移、振动、速度、加速度,以及物体的形状、工作状态的识别等。
光电式传感器具有非接触、响应快、性能可靠等特点,因此在工业自动化装置和机器人中获得广泛应用。
关键字:光电元件传感器分类传感器应用摘要ABSTRACTThe photoelectric transducer adopts the photoelectric component as the transducer measuring the component. It changes the change measured into a change of the optical signal at first, then further change the optical signal into an electric signal through the photoelectric component. The photoelectric transducer is generally made up of light source, optical thorough fare and photoelectric component three parts. The photoelectric detection method has precision high, reacts fast, advantage of exposed to ing etc.s, and can examine the parameter more,the transducer is of simple structure, the form is flexible, so, it is very extensive that the photoelectricity type transducer is employed in measuring and controlling. The photoelectric transducer realizes the key component that the photoelectricity changes in various photoelectric detection systems, it change into electric device of signal optical signal (infrared can seeing and purple other ray radiation). The photoelectricity type transducer is regarded photoelectric device as and changed the transducer of the component. It was not electric consumption that it caused the light quantity to change directly that it can be used for measuring, only strong, illuminance, radiation examine warmly, the gas composition is analyzed etc.; Other ones that can also be used and measured and can change into a light quantity and change are not the electric consumption such as part diameter, surface roughness, meets an emergency, the displacement, vibration, pace, acceleration, and the form of object, discernment of working state,etc.. The photoelectricity type transducer is not exposed to, respond the fast, reliable characteristic of performance, so won extensive application in the industrial automation device and machine philtrum. In recent years, new Devices photoelectric constantly emerge, especially CCD picture the births of transducer, transducers photoelectric the further to last chapter innovated to turn on.Keywords:Photoelectric component Transducer classification Application of transducer目录第一章绪论 (1)1.1 传感器发展史 (1)1.2光电传感概述 (2)第二章光电传感器基本原理 (3)2.1 光电效应 (3)2.2 光电元件及特性 (3)2.3 光电传感器 (6)第三章 CCD传感器 (11)3.1 光固态图象传感器 (11)3.1.1 CCD的结构和基本原理 (11)3.1.2 线型CCD图像传感器 (12)3.1.3 面型CCD图像传感器 (13)3.2 C CD图像传感器应用 (15)3.2.1 工件尺寸检测 (15)3.2.2 CCD传感器在公共交通上的应用 (16) 第四章光纤传感器 (17)4.1 光纤传感器的原理和组成 (17)4.2 光纤传感器的类型及特点 (17)4.3 光纤传感器的应用领域 (18)4.4 光纤传感器(FOS)应用原理 (20) 4.5 光纤传感器的实际应用 (21) 4.5.1 光纤液位传感器 (22)4.5.2 电力工业中的应用 (22)第五章其它光电传感器 (25)5.1 高速光电二极管 (25)5.1.1 PIN结光电二极管 (25)5.1.2 雪崩光电二极管(APD) (26) 5.2 色敏光电传感器 (26)5.3 光位置传感器 (27)第六章总结与展望 (29)6.1 总结 (29)6.2 展望 (30)致谢 (31)参考文献 (33)第一章绪论 1第一章绪论1.1 传感器发展史传感技术的发展经历了三个阶段,即结构型传感器、物性型传感器和智能型传感器,其测量技术、方法和特点的发展历程见表1。

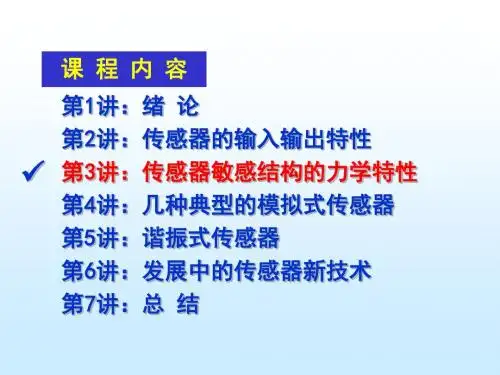

传感器技术及应用-第3讲 传感器敏感结构的力学特性
