锂离子电池隔膜的研究和发展现状
锂离子电池隔膜
功能性隔膜开发
针对特定应用场景，开发 具有自关闭、耐高温、耐 高压等功能的特殊隔膜。
前景预测
随着新能源汽车市场的持 续增长和储能领域的快速 发展，锂离子电池隔膜市 场需求将持续旺盛。同时 ，技术创新将推动隔膜产 品不断升级，提高电池性 能和安全性。
政策法规影响因素分析
环保政策
随着全球环保意识的提高，各国政府将加强对电池生产和 使用环节的环保监管，对隔膜材料的环保性能提出更高要 求。
产品特点
不同厂商的锂离子电池隔膜产品具有各自的特点。例如，日本厂商的产品在品质和性能方面具有较高的水平，但 价格相对较高；韩国厂商的产品则具有较高的性价比；中国厂商的产品在价格方面具有优势，但在品质和性能方 面仍有提升空间。
竞争格局与发展趋势
竞争格局
当前，锂离子电池隔膜市场呈现出寡头竞争的格局。 日本、韩国和中国等国家的主要厂商占据了市场的大 部分份额，其他小型厂商则主要在中低端市场进行竞 争。
锂离子电池隔膜
$number {01}
目 录
• 锂离子电池隔膜概述 • 锂离子电池隔膜结构与性能 • 锂离子电池隔膜制备技术 • 锂离子电池隔膜应用领域 • 锂离子电池隔膜市场现状与竞争
格局 • 锂离子电池隔膜未来发展趋势与
挑战
01
锂离子电池隔膜概述
定义与作用
定义
锂离子电池隔膜是锂电池的关键 内层组件之一，置于电池正负极 之间，具有选择性透过离子的功 能。
能源政策
各国政府为推动新能源产业发展，将出台一系列扶持政策， 包括税收优惠、补贴等，降低锂离子电池成本，间接推动 隔膜市场发展。
安全标准
针对锂离子电池安全事故频发的问题，政府将制定更为严 格的安全标准，要求隔膜具有更高的热稳定性和机械强度。

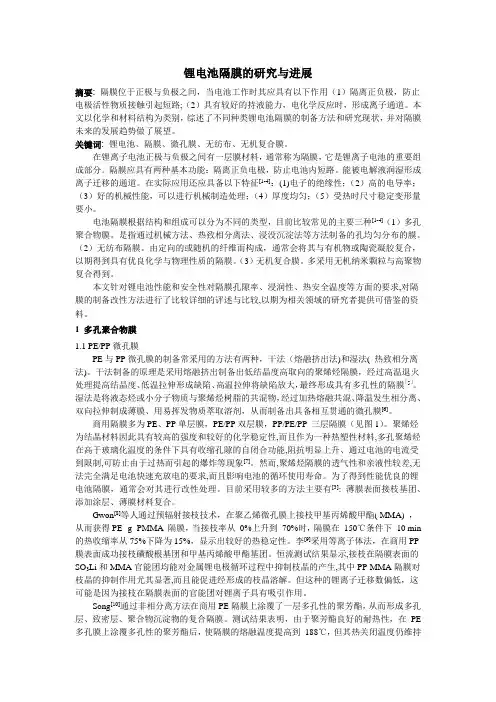

锂电池隔膜的研究与进展
锂电池隔膜的研究与进展摘要:隔膜位于正极与负极之间，当电池工作时其应具有以下作用（1）隔离正负极，防止电极活性物质接触引起短路;（2）具有较好的持液能力，电化学反应时，形成离子通道。
本文以化学和材料结构为类别，综述了不同种类锂电池隔膜的制备方法和研究现状，并对隔膜未来的发展趋势做了展望。
关键词: 锂电池、隔膜、微孔膜、无纺布、无机复合膜。
在锂离子电池正极与负极之间有一层膜材料，通常称为隔膜，它是锂离子电池的重要组成部分。
隔膜应具有两种基本功能：隔离正负电极，防止电池内短路。
能被电解液润湿形成离子迁移的通道。
在实际应用还应具备以下特征[1-4]：(1)电子的绝缘性；（2）高的电导率；（3）好的机械性能，可以进行机械制造处理；（4）厚度均匀；（5）受热时尺寸稳定变形量要小。
电池隔膜根据结构和组成可以分为不同的类型，目前比较常见的主要三种[1-4]（1）多孔聚合物膜。
是指通过机械方法、热致相分离法、浸没沉淀法等方法制备的孔均匀分布的膜。
（2）无纺布隔膜。
由定向的或随机的纤维而构成，通常会将其与有机物或陶瓷凝胶复合，以期得到具有优良化学与物理性质的隔膜。
（3）无机复合膜。
多采用无机纳米颗粒与高聚物复合得到。
本文针对锂电池性能和安全性对隔膜孔隙率、浸润性、热安全温度等方面的要求,对隔膜的制备改性方法进行了比较详细的评述与比较,以期为相关领域的研究者提供可借鉴的资料。
1 多孔聚合物膜1.1 PE/PP微孔膜PE与PP微孔膜的制备常采用的方法有两种，干法（熔融挤出法)和湿法( 热致相分离法)。
干法制备的原理是采用熔融挤出制备出低结晶度高取向的聚烯烃隔膜，经过高温退火处理提高结晶度、低温拉伸形成缺陷、高温拉伸将缺陷放大，最终形成具有多孔性的隔膜［5］。
湿法是将液态烃或小分子物质与聚烯烃树脂的共混物，经过加热熔融共混、降温发生相分离、双向拉伸制成薄膜、用易挥发物质萃取溶剂，从而制备出具备相互贯通的微孔膜[6]。
商用隔膜多为PE、PP单层膜，PE/PP双层膜，PP/PE/PP 三层隔膜（见图1）。
锂离子电池技术的发展现状与趋势
锂离子电池技术的发展现状与趋势随着人们对新能源的需求日益增加，锂离子电池成为了最为优秀的储能设备之一，被广泛应用于电动汽车、手机、笔记本电脑等便携式电子设备以及储能领域。
在应用广泛的背后，锂离子电池的技术发展也经历了数十年的演进。
在本文中，我们将探讨锂离子电池技术的发展现状与趋势。
一、锂离子电池的基础原理锂离子电池由正极、负极、隔膜和电解液四部分组成。
正极材料最初采用的是锂钴酸，然而它的成本高、资源紧缺、对环境有害，很快就被淘汰。
现在的正极材料主要是钴酸锂、镍钴锰三元材料、磷酸铁锂等。
负极材料采用石墨，电解液大多数为碳酸盐或者磷酸盐体系。
锂离子电池的工作原理是，在充放电过程中，锂离子在正负极之间穿梭，通过电解液进行传输，从而实现电能的储存和释放。
二、锂离子电池技术的演进锂离子电池技术自20世纪初开始发展，经历了数十年的演进，一共经历了三个重要的演进阶段。
（1）第一阶段：斜坡期（1991-2002年）锂离子电池技术最初出现是在20世纪80年代。
在90年代初，Sony公司在商业上成功推出锂离子电池，并逐渐开始大规模应用于电子设备领域。
由于这一阶段的技术亟待发展，刚开始的锂离子电池产品的性能不太理想，特别是容量较低、寿命较短、安全性较差等缺陷，这也叫做锂离子电池的“斜坡期”。
（2）第二阶段：平台期（2002-2015年）随着锂离子电池技术的发展，它的容量、寿命和安全性逐渐提升，进入了平台期。
在2005年左右，由于小家电、电动自行车等市场份额的争夺，很多锂离子电池企业纷纷涌现。
同期，国内外各大企业开始着力研发纳米材料、新型电解液等新技术，以提升锂离子电池的性能。
到了2015年时，锂离子电池已经达到了一个新的高度，日渐成为各种电子装置和电动车领域的主流。
（3）第三阶段：变革期（2015年至今）近年来，随着新能源汽车、智能电网、储能设备等领域的迅猛发展，锂离子电池的应用需求也日益增加，手机和笔记本等消费电子市场容量性增长放缓。
锂离子电池隔膜的市场与技术发展
界 面 结 构 、 内 阻 等 ，直 接 影 响 电池 的 容 量 、循 环 以及 安 全 性 能等 特 性 ，性
２０ ０ ４年 进 行 中试 及 生 产 ，２ ０ ０ ５年 底 开始 有 产 品在 市 场上 销 售 。 （） 湿法 工 艺 ２
（） 干 法 工 艺 １
收稿 日期 ：２ １ ０ —１ ，０ １ ０ — ０（ 回） ０ 卜 ６ ０２１— ８ ２ 修
为 主 ，包 括 单 层 Ｐ Ｅ， 单层 Ｐ Ｐ，三 层
Ｐ／ＥＰ Ｐ Ｐ ／ Ｐ复 合 膜 。 现有 的 聚烯 烃 隔 膜生 产工艺分 为干法 和湿 法两大 类 ， 同 时干 法 又 可 细 分 为 单 向拉 伸 工 艺 和
双 向拉 伸 工艺 。
液） 之一 。 隔膜 的性 能决 定 了 电池 的
退 火 获 得 高 结 晶度 的 取 向薄 膜 。这 种 薄 膜 先 在 低 温 下 进 行 拉 伸 形 成 银 纹 等 微 缺 陷 ，然 后 高 温 下 使 缺 陷 拉 开 ，形 成 微 孔 。该 工 艺 经 过 多 年 的 发展 在 美
锂离子电池隔膜现状及发展趋势
性 ， 且 具 有 高 温 自 闭 性 能 ， 够 而 能 加 强 电池 日常 使 用 的 安 全 性 。 聚 以
乙烯（ Ｅ） 聚丙烯（ Ｐ 为主 的聚 Ｐ 和 Ｐ ） 烯烃 ， 分单层Ｐ 、 Ｐ 单层Ｐ 以及 ３ Ｅ， 层
的Ｐ ／ Ｅ Ｐ 。 厚度 一般 在 １ Ｐ Ｐ ／ Ｐ膜 ０～
徐 京生 中国化工经济技术发展中心副总工程师 ， 教授级高工 ， 享受国
务院特殊津贴 ， 兼任 全国精细化工 原料及中间体 行业协作组副理事长 、 北京科技咨询业协会理事 、 中国科技情报信 息协 会信 息咨询分会理事 、 《 精细 化工原料及 中问体》 编委会主任 、 国家发改委产业政策 司顾 问、 中 国 国际 工程咨询 公司特聘 专家 ，０ ７ ２ ０ 年起 聘为联合 国工业发展组 织中 国投 资促 进处 顾问和 绿色 产业专 家委 员会 委员 。 长期从 事有 机原料 、 精细化 工和新材 料的信息研 究与咨询工作 。 表过多篇文章 ， 发 著作 ， 并 组织编 写若干书籍和资料 。 研究成果 于 １ ９ 年和 １ ９年 获中国化工部 ９４ ９８ 科技 进步二等 奖和三等 奖 ；９ ４ １ ８ 年获 １ ８ － ９ ４ 度化学工 业部科技 ９ １ １８ 年 情报 成果二等奖 ；９ ８ １ ９ 年获 １９ 年 度化工 系统 优秀信 息成 果二等奖 ； ９８ ２ ０ 年获 ２ ０４ 项化工 系统优秀信息成果一等奖 。
１ 锂离子电池隔膜制造方法 ．
隔膜材料主要为多孔性聚烯烃。 制 备方法主要有干法和湿法 ２ 。 目的 种 ２ 者
均在于提高 隔膜 的孔隙率和强度 等性
厚 度均 匀性 。 中横 向厚度 均 匀性尤 其
为重要， 一般要求控制在±１ ｍ以内。
（ 力 学性 能 ２ ）
锂离子电池隔膜
主要应用领域
电动汽车
锂离子电池隔膜在电动汽车领域的应用最为广泛，主要作为电池组件的核心材料之一，用于隔开正负极材料，防止短 路和电池爆炸等安全问题。
储能领域
储能领域是锂离子电池隔膜的另一个重要应用领域，主要涉及电力、通信、智能电网等领域。在这些领域中，锂离子 电池隔膜用于储存电能，并在需要时释放出来。
产品特点
干法工艺制备的隔膜具有机械强度高、耐高温、热稳定性好等优点，同 时干法工艺可以生产出厚度较大的隔膜，适用于高功率密度的锂离子电 池。
工艺比较与优化
生产成本
湿法工艺使用的是水溶剂，生产成本较低；而干法工艺使用的是有机溶剂，生产成本较高。因此，在考虑生产成 本的前提下，湿法工艺更具优势。
产品性能
市场竞争
随着市场规模的不断扩大，锂离子电池隔膜领域的竞争也 越来越激烈。新进入者和现有企业之间的竞争将进一步加 剧。因此，企业需要不断提高产品质量和服务水平，加强 品牌建设和市场推广，以保持竞争优势。
05
锂离子电池隔膜的环保与可持续发展
生产过程中的环保要求
02
01
03
原材料选择
使用环保材料，如可再生资源，减少对环境的破坏。
作用
隔膜在锂离子电池中起到至关重要的作用，它决定了电池的容量 、内阻、安全性以及电池的寿命。
隔膜的组成与结构
组成
锂离子电池隔膜主要由聚烯烃材 料制成，其表面涂有陶瓷涂层以 增强其热稳定性。
结构
隔膜的结构通常呈现出多孔性， 这些孔隙允许锂离子通过，却阻 止了电子的直接流通，从而实现 了正负极之间的隔离。
06
研究与发展趋势
研究现状与成果
聚烯烃隔膜
聚烯烃隔膜具有高孔隙率、低成 本和良好的热稳定性，是锂离子 电池的主要隔膜类型。目前，研 究者通过优化隔膜的孔径、厚度 和拉伸强度等参数，提高了隔膜 的电化学性能和安全性。
锂离子电池原理、研究现状与前景
锂离子电池原理、研究现状与前景锂离子电池是目前应用最广泛的可充电电池之一，其广泛应用于手机、电动车、航空航天等领域。
锂离子电池的优点主要表现在其高能量密度、长寿命、低自放电率以及较高的工作电压等方面。
本文将从锂离子电池的原理、研究现状与前景三个方面进行阐述。
一、锂离子电池原理锂离子电池是一种以锂离子嵌入/脱出负极材料为电池反应基础的电池。
锂离子电池包括正极、负极、电解液和隔膜等组成部分。
其中，正极材料通常为钴酸锂、锰酸锂、三元材料等，负极材料通常为石墨材料。
电解液一般采用有机溶液，例如碳酸盐溶液、有机磷酸酯溶液等。
隔膜则用于隔离正极和负极，避免两者直接接触。
在充电过程中，锂离子由正极向负极移动，同时在负极上嵌入形成化合物。
而在放电过程中，锂离子由负极向正极移动，同时从负极材料中脱出。
这个过程是可逆的，即锂离子在充放电过程中可以反复嵌入/脱出负极材料。
二、锂离子电池研究现状随着科技的发展，锂离子电池也在不断升级改进。
目前，锂离子电池的研究主要集中在以下几个方面：1. 提高电池能量密度提高电池能量密度是目前锂离子电池研究的热点之一。
目前的锂离子电池能量密度已经达到了200Wh/kg左右，而科学家们正在探索新的材料和结构，以进一步提高电池的能量密度。
2. 延长电池寿命锂离子电池的寿命受到多种因素的影响，例如循环次数、充放电速率、温度等。
科学家们正在研究如何通过优化电池结构、选择更稳定的材料等方式延长电池的寿命。
3. 提高电池安全性锂离子电池在充放电过程中会产生热量，如果电池内部温度过高，就可能发生热失控事故。
因此，提高电池的安全性也是当前锂离子电池研究的重要方向之一。
三、锂离子电池未来发展趋势随着科技的不断进步，锂离子电池在未来的应用前景也非常广阔。
以下几个方面是锂离子电池未来的发展趋势：1. 大容量电池大容量电池是未来锂离子电池的重要发展方向之一。
大容量电池可以应用于电动汽车、储能设备等领域，为人们带来更加便捷的生活方式。
锂离子电池隔膜的研究进展
锂离子电池隔膜的研究进展一、本文概述随着全球能源需求的日益增长和环境保护压力的加大，锂离子电池作为一种高效、环保的能源储存与转换装置，在电动汽车、便携式电子产品以及可再生能源系统等领域的应用越来越广泛。
而作为锂离子电池中的关键组件之一，隔膜的性能对电池的安全性和电化学性能具有重要影响。
因此，对锂离子电池隔膜的研究进展进行综述，对于推动锂离子电池技术的进一步发展具有重要意义。
本文首先介绍了锂离子电池隔膜的基本结构和功能，阐述了隔膜在电池中的作用及其重要性。
然后，重点回顾了近年来锂离子电池隔膜在材料、结构和制备工艺等方面的研究进展，包括无机隔膜、有机隔膜和复合隔膜等不同类型的隔膜材料，以及纳米技术、表面改性等先进制备工艺的应用。
本文还讨论了锂离子电池隔膜研究面临的主要挑战和未来发展趋势，如提高隔膜的机械强度、热稳定性和离子透过性等。
通过综述锂离子电池隔膜的研究进展，本文旨在为相关领域的研究人员提供全面的参考和借鉴，促进锂离子电池技术的不断创新和发展，为推动可持续能源利用和环境保护做出贡献。
锂离子电池隔膜是电池内部的一种关键组件，其主要功能是在正负极之间提供一个物理屏障，防止电池在工作过程中发生短路和燃爆。
隔膜还需要允许电解液中的离子通过，以保证电池的正常充放电过程。
隔膜的材料通常需要具备良好的化学稳定性、高的机械强度、优秀的热稳定性和低的离子电阻。
目前，商业化的锂离子电池隔膜主要由聚烯烃材料（如聚乙烯、聚丙烯）制成，这些材料在电解液中具有良好的化学稳定性。
一些先进的隔膜还采用了多层结构、纳米涂层、陶瓷涂覆等技术，以提高其性能。
隔膜的性能对锂离子电池的性能有重要影响。
理想的隔膜应该具有高的孔隙率、合适的孔径和孔径分布，以提供足够的离子通道。
同时，隔膜的厚度、机械强度、热稳定性等也需要与电池的其他组件相匹配，以保证电池的安全性和长寿命。
近年来，随着锂离子电池在电动汽车、储能系统等领域的大规模应用，对隔膜的性能要求也越来越高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者简介:伊廷锋(1979-),男,山东人,哈尔滨工业大学应用化学系博士生,研究方向:化学电源;胡信国(1939-),男,浙江人,哈尔滨工业大学应用化学系教授,博士生导师,研究方向:电化学;高 昆(1977-),男,黑龙江人,哈尔滨工业大学应用化学系博士生,研究方向:化学电源。
锂离子电池隔膜的研究和发展现状伊廷锋,胡信国,高 昆(哈尔滨工业大学应用化学系,黑龙江哈尔滨 150001)摘要:综述了锂离子电池隔膜制备方法的研究进展。
重点介绍了锂离子电池隔膜的结构、性能及其对电池性能的影响,展望了锂离子电池隔膜的改进方向及其发展前景。
隔膜的发展趋势是较高的孔隙率和抗撕裂强度、较低的内阻和良好的弹性。
关键词:锂离子电池; 隔膜; 制备方法; 结构与性能中图分类号:TM91219 文献标识码:A 文章编号:1001-1579(2005)06-0468-03R esearch and development status of separators for Li 2ion batteriesYI Ting 2feng ,HU Xin 2guo ,GAO Kun(Depart ment of A pplied Chemist ry ,Harbin Institute of Technology ,Harbin ,Heilongjiang 150001,China )Abstract :The research progress in the preparation methods of the separators for Li 2ion batteries was summarized 1The structureand performance of the separators for Li 2ion batteries were introduced 1Its effect on the performance of the battery was presented 1The improve direction and future development of the separators for Li 2ion batteries were prospected 1The development trend of separators was high porosity and tearing strength ,low inner resistance and good elasticity 1K ey w ords :Li 2ion battery ; separator ; preparation method ; structure and performance 隔膜是锂离子电池重要的组成部分[1-2],其性能决定了电池的界面结构、内阻等,直接影响电池的容量、循环性能等特性。
性能优异的隔膜对提高电池的综合性能具有重要的作用。
1 制备方法锂离子电池隔膜的材料主要为多孔性聚烯烃,其制备方法主要有:①湿法,即相分离法;②干法,即拉伸致孔法。
不管采用哪种方法,目的都希望增加隔膜的孔隙率和强度。
111 湿法湿法[3]是将液态的烃或一些小分子物质与聚烯烃树脂混合,加热熔融后,形成均匀的混合物,挥发溶剂,进行相分离,再压制得到膜片;将膜片加热至接近结晶熔点,保温一定时间,用易挥发物质洗脱残留的溶剂,加入无机增塑剂粉末使之形成薄膜,进一步用溶剂洗脱无机增塑剂,最后将其挤压成片。
这种方法制备的隔膜,可以通过在凝胶固化过程中控制溶液的组成和溶剂的挥发,改变其性能和结构。
采用的原料一般是聚乙烯(PE )。
湿法可以较好地控制孔径及孔隙率,但是使用溶剂后,可能产生污染,也将提高成本。
112 干法干法[4]是将聚烯烃树脂熔融,挤压、吹制成结晶性高分子薄膜,经过结晶化热处理、退火后,得到高度取向的多层结构,在高温下进一步拉伸,将结晶界面进行剥离,形成多孔结构,可以增加隔膜的孔径。
多孔结构与聚合物的结晶性、取向性有关。
表1列出了锂离子电池隔膜的主要制备方法及其组成。
表1 锂离子电池隔膜的主要制备方法及其组成T able 1 Preparation methods and components of separators forLi 2ion batteries制备方法组成膜结构商标制造商文献湿法PE 单层Setela TMTonen [5-6]湿法PE 单层Mitsui Chemical[7]湿法PE 单层Teklon TM Entek Membranes [8]干法PP ,PE 单层Celgard TM Celgard LLC [9]干法PP/PE/PP多层Celgard TMCelgard LLC[9] M 1Xu 等[10]采用干法双轴拉伸技术,制备了亚微米级孔径的微孔聚丙烯(PP )隔膜,其微孔具有好的机械性能和渗透性第35卷 第6期2005年 12月电 池BA TTER Y BIMON THL Y Vol 135,No 16Dec 1,2005能,平均孔隙率为30%～40%,平均孔径为0105μm。
相对于单轴拉伸技术,采用双轴拉伸制作的隔膜微孔外形基本上是圆形的,具有更好的渗透性和机械性能,孔径更加均匀[11]。
T1H1Yu[12]介绍了制膜的另一种拉伸工艺,拉伸是在很低的温度下,如-198～-70℃下,然后在低于聚合物熔化温度的条件下热固定,再在聚合物熔化温度下,以10%/min的速度拉伸,制得微孔膜。
熔融挤出—拉伸—热定型法的工艺较简单,且无污染,是锂离子电池隔膜制备的常用方法。
该方法存在孔径及孔隙率较难控制等缺点。
多层隔膜结合了PE和PP的优点。
Cel2 gard公司[9]主要生产PP/PE双层和PP/PE/PP三层隔膜。
Nitto Denko公司[13]采用干燥拉伸法,从PP/PE双层隔膜中提取了单层隔膜,它具有PP和PE的微孔结构;在PE熔点附近,其阻抗增加,在PP熔点以下仍具有很高的阻抗。
DSM S olutech 公司[14]采用双轴拉伸法,以超高相对分子质量聚乙烯(U HMWPE)为原料生产的S olupur TM隔膜,具有好的电化学性能,平均面密度为7～16g/m2,平均孔径为1～2μm,平均孔隙率为80%～90%。
F1G1B1Ooms等[15]研究发现:S olupur材料具有低曲率、高强度和较好的可湿性。
PE和PP隔膜对电解质的亲和性较差,对此,许多学者进行了大量的改性工作[16],如在PE、PP微孔膜的表面接枝亲水性单体或改变电解质中的有机溶剂等。
I1Kuribayashi[17]发现,纤维素复合膜材料具有好的锂离子传导性及力学强度,可作为锂离子电池隔膜材料,在高温下不会发生熔化。
2 主要性能电池的性能取决于隔膜以及其他材料的整体性能,电池的设计要求不同,对隔膜的要求也不同。
隔膜的主要性能包括透气率[18]、孔径大小及分布[19]、孔隙率[20]、力学性能[21]、热性能及自动关闭机理[22]和电导率[23]等。
透气率是透气膜重要的物化指标,由膜的孔径分布、孔隙率等决定,常采用Gurley方法[24]表征。
孔隙率和孔径的大小及分布与微孔膜的制备方法有关,一般商用隔膜的孔径及孔隙率见表2。
表2 锂离子电池隔膜的一般要求[25]T able2 G eneral requirements for the separator of Li2ion battery 参数要求参数要求厚度/μm<25刺穿强度/g・μm-1>300电化学阻抗/Ω・cm2<2混合渗透强度/N・μm-1>100Gurley值/s・μm-1≈1抗拉强度619MPa压力下偏移量<2%孔径/μm<1自闭温度/℃≈130孔隙率/%≈40高温完整性/℃>150电化学稳定性在电池中长时间稳定 有些商用隔膜,孔隙率低于30%,也有的隔膜孔隙率较高,可达60%左右。
当温度接近聚合物熔点时,多孔的离子传导聚合物膜变成了无孔的绝缘层,微孔闭合而产生自关闭现象。
这时,阻抗明显上升,通过电池的电流受到限制,可防止由于过热而引起的爆炸等现象。
大多数聚烯烃隔膜由于熔化温度低于200℃,如PE隔膜的自闭温度为130～140℃,PP隔膜的自闭温度为170℃左右。
当然,在某些情况下,即使已经“自闭”,电池的温度也可能继续升高,因此要求隔膜耐更高的温度,具有足够高的强度。
TMA(Thermal mechanical analysis)技术是测量高温时隔膜完整性的方法,它可测出隔膜形状随温度的变化。
Celgard 2400(PP)和Celgard2325(PP/PE/PP)隔膜的热机制分析(TMA)曲线数据见表3[25]。
表3 Celgard隔膜TMA数据/℃T able3 TMA data of Celgard separators隔膜收缩温度变形温度破裂温度Celgard2400121156183Celgard2325106135,154192 近年来发展的PP与PE夹层膜[12],由于具有较低的自闭温度(80～120℃),又保持了一定的强度,其安全性比只用单层膜要好。
复合多层隔膜已经成为目前研究开发的热点。
3 改进隔膜的制造技术和工艺的发展,是影响锂离子电池性能的重要因素,按不同的要求,将能设计出不同的隔膜。
表4为隔膜的改进方向[26]。
表4 隔膜的改进方向T able4 Reformative direction of separator 要求性能改进技术对电池性能的影响强度高(薄化)采用相对分子质量大的聚合物;利用成形技术控制结晶性、结构机械强度容量高;防止短路;提高加工性离子透过性高(阻抗低)利用成形技术控制孔的形状、直径和孔隙率等提高大电流充放电性能;改进循环性能电流遮断性按要求的不同,采用不同的聚合物或熔融点不同的聚合物复合材料提高电池的安全性 目前,隔膜发展的趋势是要有较高的孔隙率、较低的电阻、较高的抗撕裂强度、较好的抗酸碱能力和良好的弹性。
4 结束语综上所述,目前隔膜的主要材料为多孔性聚烯烃,隔膜的性能直接影响到电池的性能;多层隔膜具有一定的强度和较低的自关闭温度,适合作为锂离子电池隔膜。
我国目前每年自行生产的锂离子电池(不包括进口电芯的及外资企业生产的)约3000万只,所需隔膜全部依靠进口;随着锂离子电池的应用范围进一步扩大,隔膜的需求量将会进一步增加[27]。
在我国,锂离子电池的发展迅速,市场容量较大。
随着聚合物改性、合成技术和生产工艺的不断进步,必将有更新的实验技术来改进隔膜的性能,锂离子电池性能也将飞速发展。
参考文献:[1] Ceder G,Chiang Y M,Sadoway D R,et al1Identification ofcathode materials for lithium batteries guided by first2principles cal2culations[J]1Nature,1998,392:694-6961[2] Wu C,Chen L Q,Huang X J,et al1Spectroscopic studies on cation2964 第6期伊廷锋,等:锂离子电池隔膜的研究和发展现状doped spinel LiMn2O4for lithium ion batteries[J]1Solid State Ionics, 2001,144(3-4):277-2851[3] Ihm D W,Noh J G,K im J Y1Effect of polymer blending anddrawing conditions on properties of polyethylene separator prepared for Li2ion secondary battery[J]1J Power Sources,2002,109(2): 388-3931[4] Harvey S B,Robert B I,Melvin L D,et al1Microporous polymericfilms[J]1Ind Eng Chem Prod Res Dev,1974,13(1):2-91[5] K otaro T,K oichi K,Tatsuya T,et al1Microporous polyolefin mem2brane and method of producing same[P]1US:5051183,1991-09-241 [6] Norimitsu K,K otaro T,K oichi K,et al1Method of producinghighly permeable microporous polyolefin membrane[P]1US: 6153133,2000-11-281[7] Akinao H,Kazuo Y,Hitoshi M1Porous film of high molecularweight polyolefin and process for producing same[P]1US:6048607,2000-04-111[8] Pekala R W,Khavari M1Freestanding microporous separator including agel2forming polymer[P]1US:6586138,2003-07-011[9] Kamei E,Shimomura Y1Process of producing porous thermoplasticresin article[P]1US:4563317,1986-01-071[10] Xu M,Hu S R,Guan J Y,et al1Polypropylene microporous film[P]1US:5134174,1992-07-281[11] Fisher H M,Wensley C G1Polypropylene microporous membranefor battery separator[P]1US:6368742,2002-04-091[12] Yu T H1T rilayer battery separator[P]1US:6080507,2000-06-271[13] Higuchi H,Matsushita,Ezoe M,et al1Porous film,process forproducing the same,and use of the same[P]1US:5385777,1995-01-311[14] Calis G H M,Daemen A P M,G errits N S J A,et al1The mor2phology of microporous polyethylene separators and its significance for the performance of lithium batteries[J]1J Power Sources,1997, 65(1-2):2851[15] Ooms F G B,Kelder E M,Schoonman J,et al1Performance ofSolupur○R separator materials in lithium ion batteries[J]1J PowerSources,2001,97-98:589-6011[16] Lundquist J T,Lundsager C B,Palmer N I,et al1Battery separa2tor[P]1US:4650730,1987-03-171[17] Kuribayashi I1Characterization of composite cellulosic separators forrechargeable lithium2ion batteries[J]1J Power Sources,1996,63(1):87-911[18] Tarascon J M,G ozdz A S,Warren P C1Performance of Bellcore’splastic rechargeable Li2ion batteries[J]1Solid State Ionics,1996,86-88:49-541[19] Jena A K,Gupta K M1In2plane compression porometry of batteryseparators[J]1J Power Sources,1999,80(1-2):46-521 [20] Venugopal G,Moore J,Howard J,et al1Characterization of micro2porous separators for lithium2ion batteries[J]1J Power Sources,1999,77(1):34-411[21] HU Ji2wen(胡继文),XU Kai(许凯),SHEN Jia2rui(沈家瑞)1锂离子电池隔膜的研究与开发[J]1Polymer Materials Science andEngineering(高分子材料科学与工程),2003,19(1):215-2191 [22] Lundquist J T,Lundsager C B,Palmer N I1Battery separator[P]1US:4731304,1988-03-151[23] Abraham K M1Directions in secondary lithium battery research anddevelopment[J]1Electrochimica Acta,1993,38(9):1233-12481[24] Abraham K M,Alamgir M J,Hoffman D K1Polymer electrolytesreinforced by Celgard membranes[J]1J Electrochem Soc,1995,142(3):683-6871[25] Arora P,Zhang Z1Battery separators[J]1Chem Rev,2004,104(10):4419-44621[26] WU Yu2ping(吴宇平),WAN Chun2rong(万春荣),J IAN GChang2yin(姜长印)1锂离子二次电池[M]1Beijing(北京):Chemical Industry Press(化学工业出版社),20021[27] XU Bao2bo(徐保伯),L IU Wu2hua(刘务华)1锂离子电池的制造及市场[J]1Battery Bimonthly(电池),2002,32(4):242-2441收稿日期:2005-04-10第十三次全国电化学会议在广州举行 [本刊讯 记者文力、罗秋珍广州报道] 由华南师范大学和武汉大学承办的第十三次全国电化学会议于2005年11月24～28日在广州华南师范大学举行。
