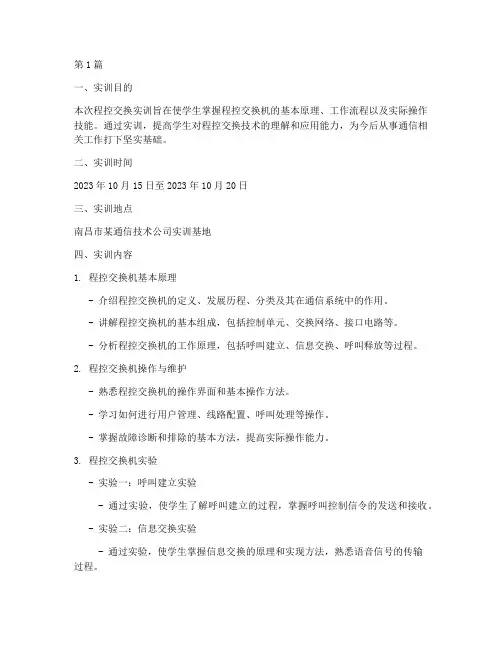

第1篇一、实训目的本次程控交换实训旨在使学生掌握程控交换机的基本原理、工作流程以及实际操作技能。
通过实训，提高学生对程控交换技术的理解和应用能力，为今后从事通信相关工作打下坚实基础。
二、实训时间2023年10月15日至2023年10月20日三、实训地点南昌市某通信技术公司实训基地四、实训内容1. 程控交换机基本原理- 介绍程控交换机的定义、发展历程、分类及其在通信系统中的作用。
- 讲解程控交换机的基本组成，包括控制单元、交换网络、接口电路等。
- 分析程控交换机的工作原理，包括呼叫建立、信息交换、呼叫释放等过程。
2. 程控交换机操作与维护- 熟悉程控交换机的操作界面和基本操作方法。
- 学习如何进行用户管理、线路配置、呼叫处理等操作。
- 掌握故障诊断和排除的基本方法，提高实际操作能力。
3. 程控交换机实验- 实验一：呼叫建立实验- 通过实验，使学生了解呼叫建立的过程，掌握呼叫控制信令的发送和接收。
- 实验二：信息交换实验- 通过实验，使学生掌握信息交换的原理和实现方法，熟悉语音信号的传输过程。
- 实验三：呼叫释放实验- 通过实验，使学生了解呼叫释放的过程，掌握呼叫释放信令的发送和接收。
五、实训过程1. 理论学习- 认真学习程控交换机的基本原理、工作流程和实际操作方法。
- 通过查阅资料、观看视频等方式，加深对程控交换技术的理解。
2. 实践操作- 在实训基地，按照指导老师的安排，进行程控交换机的实际操作。
- 在操作过程中，注意观察、思考，并及时向老师请教。
3. 实验操作- 按照实验指导书的要求，进行呼叫建立、信息交换、呼叫释放等实验。
- 记录实验数据，分析实验结果，总结实验经验。
六、实训成果1. 理论知识掌握- 通过本次实训，学生对程控交换机的基本原理、工作流程有了深入的了解。
- 能够熟练运用理论知识分析实际问题。
2. 实际操作能力提升- 在实训过程中，学生掌握了程控交换机的实际操作方法，提高了实际操作能力。
数字程控交换实验报告
数字程控交换实验报告一、实验目的本次数字程控交换实验的主要目的是深入了解数字程控交换系统的工作原理和基本功能，通过实际操作和观察，掌握数字程控交换机的配置、呼叫处理、信令传输等关键技术，提高对通信网络中交换技术的理解和应用能力。
二、实验设备1、数字程控交换机实验平台2、计算机3、测试仪器（如示波器、万用表等）三、实验原理数字程控交换技术是现代通信网络中的核心技术之一，它采用数字化的方式对语音、数据等信息进行交换和传输。
其基本原理是将模拟信号转换为数字信号，然后通过数字交换网络进行时隙交换，实现不同用户之间的通信连接。
在数字程控交换系统中，呼叫处理是一个关键过程。
当用户发起呼叫时，交换机接收到呼叫请求信号，通过分析被叫号码等信息，选择合适的路由和时隙，建立通信链路，并进行信令的传输和控制，以确保呼叫的顺利进行和通话质量的保障。
四、实验内容及步骤1、数字程控交换机的基本配置登录交换机管理界面，设置交换机的基本参数，如系统时间、交换机名称、端口配置等。
划分用户组和权限，为不同用户分配不同的呼叫权限和业务功能。
2、呼叫处理实验进行本局呼叫实验，模拟用户之间的内部通话，观察呼叫建立、通话过程和呼叫释放的信令流程。
进行出局呼叫实验，模拟用户拨打外部电话，了解与公共电话网络的连接和信令交互过程。
3、信令传输实验观察和分析数字程控交换系统中常用的信令类型，如用户线信令、局间信令等。
使用测试仪器捕捉信令信号，分析信令的格式和参数。
4、业务功能实验测试交换机的来电显示、呼叫转移、三方通话等业务功能，验证其正确性和稳定性。
五、实验结果与分析1、基本配置结果成功完成数字程控交换机的基本参数设置，系统运行正常，端口状态显示准确。
2、呼叫处理结果本局呼叫建立迅速，通话质量清晰，呼叫释放过程正常，信令流程符合预期。
出局呼叫能够正确连接到公共电话网络，通话过程稳定，信令交互无异常。
3、信令传输结果成功捕捉到各种信令信号，信令格式和参数符合相关标准，分析结果表明信令传输准确无误。
程控交换实验

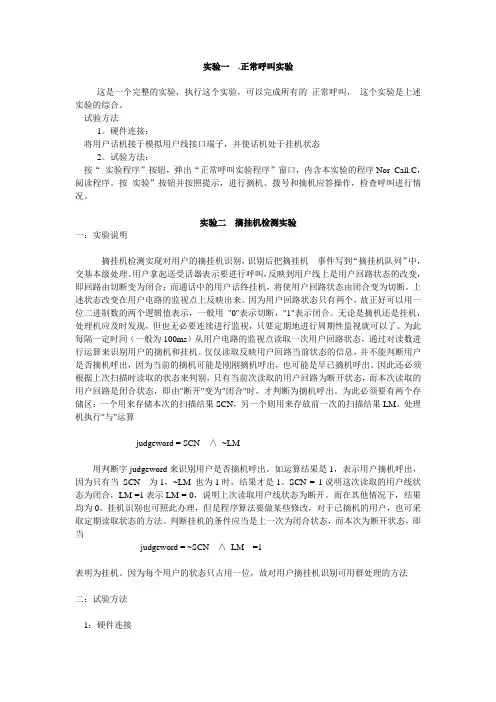

实验一.正常呼叫实验这是一个完整的实验，执行这个实验，可以完成所有的正常呼叫，这个实验是上述实验的综合。
试验方法1。
硬件连接：将用户话机接于模拟用户线接口端子，并使话机处于挂机状态2。
试验方法：按“实验程序”按钮，弹出“正常呼叫实验程序”窗口，内含本实验的程序Nor_Call.C，阅读程序。
按实验”按钮并按照提示，进行摘机、拨号和摘机应答操作，检查呼叫进行情况。
实验二摘挂机检测实验一：实验说明摘挂机检测实现对用户的摘挂机识别，识别后把摘挂机事件写到“摘挂机队列”中，交基本级处理。
用户拿起送受话器表示要进行呼叫，反映到用户线上是用户回路状态的改变，即回路由切断变为闭合；而通话中的用户话终挂机，将使用户回路状态由闭合变为切断。
上述状态改变在用户电路的监视点上反映出来。
因为用户回路状态只有两个，故正好可以用一位二进制数的两个逻辑值表示，一般用"0"表示切断，"1"表示闭合。
无论是摘机还是挂机，处理机应及时发现，但也无必要连续进行监视，只要定期地进行周期性监视就可以了。
为此每隔一定时间（一般为100ms）从用户电路的监视点读取一次用户回路状态，通过对读数进行运算来识别用户的摘机和挂机。
仅仅读取反映用户回路当前状态的信息，并不能判断用户是否摘机呼出，因为当前的摘机可能是刚刚摘机呼出，也可能是早已摘机呼出。
因此还必须根据上次扫描时读取的状态来判别，只有当前次读取的用户回路为断开状态，而本次读取的用户回路是闭合状态，即由"断开"变为"闭合"时，才判断为摘机呼出。
为此必须要有两个存储区：一个用来存储本次的扫描结果SCN，另一个则用来存放前一次的扫描结果LM。
处理机执行"与"运算judgeword = SCN ∧~LM用判断字judgeword来识别用户是否摘机呼出。
如运算结果是1，表示用户摘机呼出，因为只有当SCN 为1，~LM 也为1时，结果才是1。
程控交换实验
程控交换实验
程控交换是指通信网络中的交换机通过计算机程序进行控制的交换方式。
为了更好地了解和掌握程控交换技术，可以进行如下实验：
实验目的：了解程控交换原理和功能，掌握程控交换机的基本操作方法。
实验器材：
1. 两部程控交换机
2. 一部计算机
3. 一部电话机
4. 两组电话线
实验步骤：
1. 连接两部程控交换机，形成网络。
2. 通过计算机对其中一台交换机进行程序设置，设置交换机的各项参数（如电话号码、电话费率、限额等）。
3. 将电话机分别连接到两部交换机上。
4. 在一台交换机上用电话机拨打另一台交换机上的电话号码，观察电话机以及交换机的反应情况。
5. 利用计算机的程序设置来限制一部电话机的使用（如限制通话时间、限制通话费用等），然后再进行电话通话测试。
实验结果分析：
在实验中，当一部电话机拨打另一部电话机时，程控交换机会根据设置的电话号码等参数对通话进行控制，例如判断通话费用、限制通话时间，并将电话信号正确转发给对方电话机。
当一部电话机的使用被限制时，程控交换机会根据预先设置的限制条件对通话进行限制，例如在规定的时间内自动挂断通话等。
通过以上实验可以清楚地了解和掌握程控交换原理和功能。
程控交换原理实验报告
程控交换原理实验报告实验⼀交换系统组成与结构⼀．实验⽬的1、了解交换系统的基本组成。
2、熟悉程控交换实验系统的连接，电话交换过程。
⼆．实验内容1、从总体上初步熟悉两部电话单机⽤空分交换⽅式进⾏通话。
2、初步建⽴程控交换实验系统及电话交换、中继接续通信的概念。
三．实验仪器：LT-CK-02E程控实验箱⼀台，电话机两部，数字⽰波器⼀台四、实验步骤1、打开交流电源开关，电源输⼊电路加电，电源发光指⽰⼆极管亮。
2、⽤数字万⽤表测量TP12、TP13、TP14、TP15、TP16的电压值；3、按⼀下薄膜输⼊开关“开始”键，进⼊显⽰菜单状态。
4、熟悉菜单的主要⼯作状态，分“⼈⼯交换”，“空分交换”，“数字时分交换”三种⼯作⽅式。
5、以“空分交换”⽅式为例，对“甲⽅⼀路”与“⼄⽅⼀路”正常呼叫，熟悉信令程控交换与话⾳信号通信交换的全过程。
6、呼叫时，甲⽅⼀路电话号码初始值设置为：8700，甲⽅⼆路初始值设置为：8701。
⼄⽅⼀路电话号码初始值设置为：8600，⼄⽅⼆路初始值设置为：8601。
五．实验结论通过本次实验，初步了解了LT-CK-02E程控实验箱的使⽤⽅法，各个观测点的位置，以及电话交换过程，为下⾯的实验操作打下了初步的基础。
实验⼆信令信号的产⽣与观测⼀．实验⽬的1、了解常⽤的⼏种信令信号⾳和铃流发⽣器的电路组成和⼯作过程。
2、熟悉这些信号⾳和铃流信号的技术要求。
⼆．实验内容1、⽤万⽤表测量各测量点拨号⾳、忙⾳、回铃⾳及铃流控制信号的电压。
2、⽤⽰波器测量各测量点拨号⾳、忙⾳、回铃⾳及铃流控制信号的波形。
3、各测量点说明如下：TP05：回铃⾳信号TP06：铃流信号⾳信号TP10：拨号⾳信号TP11：忙⾳信号三．实验仪器：LT-CK-02E程控实验箱⼀台，电话机两部，数字⽰波器⼀台四．实验步骤1、将四部电话机⽔晶头连接到程控交换实验箱的电话机插座中，打开交流电源开关,任选⼀种实验项⽬进⾏实验。
2、在甲⽅第⼀话路接上⽤户单机，按照正常呼叫程序⽅式，测量各点波形。
程控交换实验报告
北京联合大学课程名称：程控交换实验报告学院：信息学院专业：通信工程班级： 0908030403 学号： 20090803040330 姓名：沈亮2011年11 月20 日实验一程控交换原理实验系统及控制单元实验一、实验目的1．熟悉程控交换原理实验系统的系统的整体结构。
2．体会程控交换原理实验系统进行电话通信时的工作过程。
二、预习要求预习《程控数字交换原理与应用》和《单片微型计算机原理与接口技术》中的有关内容。
三、实验仪器1．程控交换实验箱一台2．万用表一块3．电话单机两个四、实验原理1．实验箱简介程控交换原理实验箱是由北京联合大学和北京掌宇集电科技有限公司联合研制的一款实验箱。
该实验箱以FPGA芯片为主体，可完成电话程控交换技术的各类实验。
该实验箱由四个用户模块和一个外线模块（暂缺）。
用户一的默认电话号码为1234，用户二的默认电话号码为2345，用户三的默认电话号码3456，用户四的默认电话号码4567。
图1-1系统实物图图1-1是该实验系统的原理框图，图1-2是该实验系统的方框图。
(1)用户模块电路：主要完成BORSCHT七种功能，它由下列电路组成：①用户线接口电路②二\四线变换器③ PCM编译码电路(2)FPGA交换网络系统：主要完成时分交换的功能，时隙信号产生，双音多频DTMF 接收检测电路，它由下列电路组成：①时分交换网络系统②时隙产生电路③多种信号音电路（主要完成各种信号音的产生与发送），它由下列电路组成：1） 450Hz数字拨号音电路2）忙音发生电路3）回铃音发生电路4） 25Hz振铃信号电路④双音多频DTMF接收检测电路(3)显示及数据存储模块主要完成对系统电路的各种控制，输出显示信息等各种功能：①液晶显示电路：显示主叫方电话号码及状态监控。
②中继电路③和PC机通信电路。
(4)系统工作电源主要完成系统所需要的各种电源，本实验系统中有+5V，-5V，+12V，-12V，-48V，-24V等6组电源，由下列电路组成：①内置工作电源：-48V,-12V,+5V,+12V②稳压电源：-24V,-5V2．工作过程：以下是CPU中央集中控制处理系统的主要工作过程，要全面实现上述工作过程，则要有软件支持，该软件程序流程图见图1-3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十时分复用与时分交换原理实验
一．实验目的
1．掌握时分复用原理。
2．熟悉数字程控交换网络的组成、原理与实现方法。
二．预习要求
1．预习《程控数字交换原理与应用》中的相关内容。
2．熟悉编解码芯片TP3067的工作原理。
三．实验仪器
1．程控交换实验箱一台2．电话单机四台3．PC机一台
四．实验原理
1．时分交换原理
图10-1时分交换系统时隙分配图
时分复用是建立在抽样定理基础上的，因为抽样定理使连续的模拟信号有可能被在时间上离散出现的抽样脉冲值所代替。
这样，当抽样脉冲占据较短时间时，在抽样脉冲之间就留出了时间空隙。
利用这种空隙便可以传输其它信号的抽样值，因此，就可以沿一条信道同时传送若干个基带信号。
时分交换就是利用时分复用实现多路话音在同一PCM总线上传输的。
由前面所讲，用户的语音输入输出时隙是由编解码时钟信号控制的，当编码时钟到来时编码芯片开始编码，当解码时钟到来时解码芯片开始解码，为了实现时分复用，本实验箱上提供发多个编解码时钟，从TS0到TS7，它们之间相隔3.9us。
本实验箱四个用户的编解时隙既可固定又可人工设置。
1）固定方式。
将开关K15,K16,K25,K26,K35,K36,K45,K46接1，2脚。
其时隙分配如10-1图：用户1的编解码时隙为TS1,用户2的编解码时隙为TS2，用户3的编解码时隙为TS3，用户4的编解码时隙为TS4，外输入信号与收号器的编解码时隙为TS6，拨号音，忙音，回铃音的编码时隙分别为TS7,TS8,TS9。
2)人工设置方式。
将开关K15,K16,K25,K26,K35,K36,K45,K46接2，3脚。
PT1~PT4分别为四部电话编码时隙输入的接入点，PR1~PR4分别为四部电话的解码时隙输入的接入点。
要使用户1与用户2通话，只要将用户1的编码时隙与用户2的解码时隙设置成同一时隙，则用户1说话，用户2就能听到，同理，要想用户2能听见用户1说话的声音，只要将用户2的编码时隙与用户1的解码时隙设置成同一时隙即可。
时分交换的基本组成是一个话音存储器和一个控制存储器。
话音存储器是暂时存储输入数字信号。
如果是一条输入线只需要一个32X8的RAM存储器。
而现在专用的交换芯片（如MT8980）一般有8条2.048Kb/s输入线和8条输出线。
它们内部的话音存储器的容量是256×8。
控制存储器是用来寄存话音时隙的地址。
话音存储器有两种工作方式，一种是时钟写入，控制读出。
另一种是控制写入，时钟读出。
如图10－2(a)所示，以时钟写入，控制读出为例：话音存储器等于复用线上的时隙数，本例为256个时隙。
因此控制存储器每单元需要8bit，对应于256个时隙地址的二进制编码。
线路上256个时隙话音信息分别存入256个话音存储单元中，在处理器的控制下将输入Ti存储单元的地址写入控制存储器相当于输出时隙的存储单元中。
当输出时隙的地址。
然后根据入时隙的地址取出话音存储器的内容送至输出端，完成了将某一入时隙内容转移到另一输出时隙去的作用。
图10-2(a)中控制存储器255单元写入00000011(3)，表示入时隙3交换到出时隙255的情况。
控制写入，时隙读出如图10-2（b）所示。
（a）时钟写入，控制读出（b）控制写入，时钟读出
图10-2 时分交换的两种方式
呼叫接续过程一般是主叫摘机，送出拨号音，拨被叫号码，呼叫被叫用户，被叫应答，保持通
话，话终拆线。
2．时分交换芯片MT8980的介绍
MT8980是加拿大MITEL公司的数字交换矩阵芯片。
2.1它的主要特点是：
2.1.1 MITEL串行总线（ST-BUS）
2.1.2 8×32时隙输入
2.1.3 8×32时隙输出
2.1.4 256个用户的无阻塞交换
2.1.5单电源（+5V）供电
2.1.6 30mW的低功耗
2.1.7微处理器的接口
2.1.8三态串行输出
这个大规模集成电路是为PCM的语音或者数据交换设计的。
可用在用户交换机或交换机中。
它共联接256个64kbps通道。
8个串行输入均由32个64kbps组成，即形成一个2.048Mbps串行总线码流。
另外，MT8980对串行总线的时隙可以进行读写，因此可以用这种方式进行串行通信。
2.2管脚说明（管脚顶视图如图10-3所示）：
图10-3 MT8980的管脚图（顶视）
1脚 /DTA：数据确认信号，当此管脚变低时，表示微处理器送来的信号已被处理。
它在使
用时需要一个909欧上拉电阻。
2~9脚STI0~STI7：8个2.048Mbps串行输入的数据码流。
30脚VDD、(10)脚VSS：供电电源。
13~18脚A0~A5：微处理器控制访问的地址线。
11脚 /FOI：帧定位信号，在/C4I的下一个下降沿到来的时候，/FOI变成低电平使内部计
数器复位。
12脚 /C4I：4.096MHz时钟输入。
19脚DS：DS变高，输入数据（微处理器接口）有效。
20脚R/W：读写控制输入，高电平为读，低电平为写。
21脚/CS：片选信号。
29~22脚D0~D7：数据总线。
38~31脚STO0~STO7：串行总线输出，对应8个2.048Mbps的码流。
39脚ODE：输出允许，高电平有效，低电平时，8个串行输出为高阻。
40脚 CST0：串行总线的输出。
一帧中的每一位对应8路输入串行码流的256个时隙。
此
位输出由软件控制。
2.3 MT8980的简单使用举例：
如前面所述，时分交换器分时钟写入、控制读出和控制写入、时钟读出两种，而MT8980属于前者。
因此它除了有输入数据存储，还应有实现交换所必须的控制存储器，为每一时
隙的输出约定其对应的输入时隙的编号。
同时如下面要说到的，为了实现另外一些功能，
MT8980控制存储器部分还设有一个8位寄存器，来决定要访问的PCM号，及输出对应的三
态。
MT8980对应的地址线为6位，表示32个时隙需5位，最高位A5为零时（此时A4~A0
无效），表示访问控制寄存器。
MT8980采用串行总线技术，能将输入的任一时隙内容送到输出的时隙上，同时也可任意读写时隙中的内容。
这在处理局间信令时带来很大的方便。
在此仅以交换为例，比如要
将第0条PCM上的第31时隙交换到第7条输出 PCM的第一条时隙上，则要做如下操作： A5~A0置为“0XXXXX ”，写控制寄存器（8位）为“10X10111”，其中低3位“111”表示输出的第7条PCM。
再置A5~A0为“100001”，对应第7条PCM的第1时隙。
对应的数据总线上的一个字节是“00011111”，高3位为输入的PCM号（此时为sti0），低5位对应的时隙数（此时为31）。
五．实验内容
1．用连线的方法，接通任意两部电话进行通话。
2．用CPU控制时分交换网络实现任意两部电话进行通话。
六．实验步骤
1．接上交流电源线。
2．将K11~K14、K21~K24、K31~K34、K41~K44接1、2脚；K70~K75接1、2脚；K60~K63接2、3脚。
3．将K51、K52接2、3脚。
即将PCM的输入总线与PCM的输出总线短接。
4．将K15、K16、K25、K26、K35、K36、K45、K46接2、3脚。
这样各用户的时钟设置进入人工设置状态，PT1~PT4分别为四部电话编码时钟输入的接入点，PR1~PR4分别为四部电话的解码时钟输入的接入点。
5．将TS1与PR1、PT3连接；将TS2与PT1、PR3连接；将TS3与PR2、PT4连接；将TS4与PT2、PR4连接。
（以上连线必须完全连接正确）
6．先打开“交流开关”，指示发光二极管亮后，再分别按下直流输出开关J8、J9，此时实验箱上的五组电源已供电，各自发光二极管亮。
7．将四个用户接上电话单机。
8．拿起电话，这样用户1能与用户3通话，用户2能与用户4通话。
9．关直流电源开关。
10．将第5步中的连线拆除。
11．将K51、K52接1、2脚。
K15、K16、K25、K26、K35、K36、K45、K46接1、2脚。
12．用并口线将PC机的并口与实验箱的并口J25（在实验箱的右上角）连接起来。
将K90掷“PC 机”端。
13．打开直流电源开关。
14．运行程控交换PC 机软件，选择“单步执行”，在接收时隙中填入“2”，在发送时隙中填入“4”，然后“确认”，拿起用户2、用户4的电话，用户4说话用户2就能听见。
然后，在收时隙中填入“4”，在发时隙中填入“2”，然后“确认”，用户2与用户4就能互相通话了。
七．注意事项
1．在连线时,四部电话的编码时隙一定不能相同，以免损坏器件。
八．实验报告
1．分析上述实验的原理
2．想一想：要使用户2、用户3、用户4都能听见用户1说话。
2.1用连线方法该怎样实现？
2.2用交换网络该怎样控制？。
