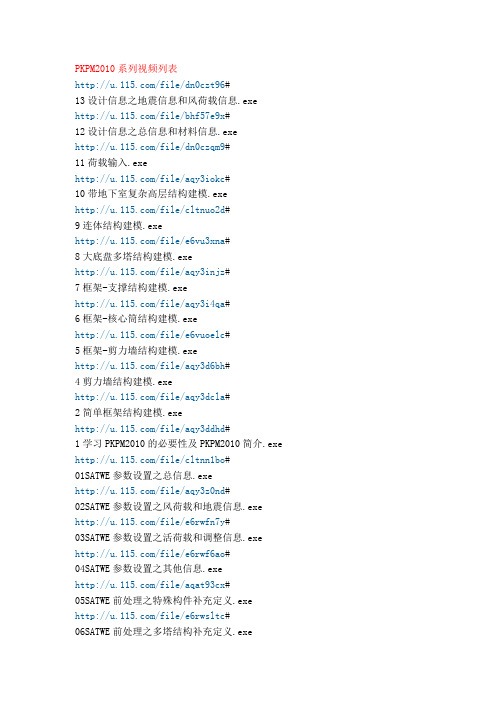

我要自学网 PKPM视频word文档

第三章常用参数设置（SATWE《10版2011.9.1》）水平作用力与整体坐标夹角（度）：需返填.........先采用默认0，SATWE 自动计算出最不利地震作用方向角，并在WZQ.OUT 中输出，当方向角大于15 度时，应将这个角度作为地震作用的方向角返填重新进行计算，以体现最不利地震作用的影响钢材容重 (kN/m3): Gs = 78.00.....取78kN/m3，考虑饰面材料重量时，应填入适当值。

水平力的夹角 (Rad): ARF = 0.00.....一般取0 度，地震力、风力作用方向，反时针为正。

当结构分析所得的[地震作用最大的方向]＞15 度时,宜将其角度输入验算。

地下室层数: MBASE= 0.....定义与上部结构整体分析的地下室层数，无则填0。

当一面或多面临空时，填土侧压力需个案处理。

竖向荷载计算信息: 按一次性加荷计算方式......多层选择[一次性加载]。

高层选择[模拟施工加载1]，依据《高规》5.1.9条。

高层框剪基础计算时宜选择[模拟施工加载2]。

风荷载计算信息: 计算X,Y两个方向的风荷载....选择[计算风荷载]，此时地下室外墙不产生风荷载。

地震力计算信息: 计算X,Y两个方向的地震力....抗震设计时选择[计算水平地震力]；8、9度大跨和长悬臂及9度的高层，选[计算水平和竖向地震力]。

见《抗规》3.1.3（强条），3.1.4 条，5.1.1（强条），5.1.6 条2 款（强条）；《高规》4.3.2 条（强条）。

结构体系: 框架结构..........按工程所采用的结构体系选择。

当定义为短肢剪力墙结构时，短肢剪力墙的抗震等级由程序自动提高一级，不需人工指定。

裙房层数: MANNEX= 0.....定义裙房层数，无裙房时填0。

转换层所在层号：MCHANGE= 0.....定义转换层所在层号，便于内力调整，无则填0。

墙元细分最大控制长度(m) DMAX= 2.00.....一般工程取2.0，框支剪力墙取1.5或1.0。

墙元侧向节点信息: 内部节点..........一般工程宜选择[内部节点]，见《SATWE 用户手册》。

[出口节点]精度高于[内部节点]，但非常耗时。

是否对全楼强制采用刚性楼板假定：.............计算周期比、位移比与层刚度比（包括查找是否有薄弱层等）时选[是]，《高规》5.1.5条。

计算内力与配筋及其它内容时选择[否]。

“规定水平力”的确定方式：1，计算扭转位移比《抗震规范》3.4.4条文说明，《高规》3.4.5计算扭转位移比时，楼层位移不采用之前的CQC组合计算，明确改为采用“规定水平力”计算，目的是避免有时CQC 计算的最大位移出现在楼盖边缘中部而不是角部。

水平力确定为考虑偶然偏心的振型组合后楼层剪力差的绝对值。

但对结构楼层位移和层间位移控制值验算时，仍采用CQC的效应组合。

2，计算倾覆力矩（1）少量剪力墙的框架结构确定框架部分抗震等级时，需要量化框架部分承受的底部倾覆力矩（分界值为50%），采用的也是规定水平力；（2）有较多短肢剪力墙的剪力墙结构确定是否属于该结构类型，需要量化短肢剪力墙承担的底部倾覆力矩（分界值处于30%~50%之间），采用的也是规定水平力；3，高规中转换层侧向刚度高规附录E中，对转换层位于第二层以上，采用等效侧向刚度比。

转换层上部和转换层下部采用的水平力为单位1。

4，判断侧向刚度的规则性抗震规范3.4.4条文说明，对于侧向刚度的不规则，建议根据结构特点采用合适的方法，包括楼层标高处产生单位位移所需要的水平力、结构层间位移角的变化等进行综合分析。

强制刚性楼板假定时保留弹性楼板平面外刚度：SATWE对于地下室楼层总是强制采用刚性楼板假定，而刚性楼板假定是不考虑板面外刚度，像板柱体系的地下室，将无法考虑板的面外刚度，会影响柱内力。

故考虑此项，对于弹性板3和弹性板6，只在楼板面内进行强制刚性楼板假定，弹性板面外刚度仍按实际情况考虑。

否则则不保留弹性板的面外刚度。

墙梁跨中节点作为刚性楼板从节点：勾选时：墙梁内力平衡校核应考虑轴力。

不勾选时：墙梁能满足弯矩，剪力平衡条件。

修正后的基本风压：一般取50 年一遇（n=50）；对风荷载敏感的建筑以及60m 以上的高层建筑按100 年一遇的风压取值。

《高规》3.2.2 条（强条）；《荷规》7.1.2（强条），附录D.4，附表D.4。

地面粗糙度类别：可以分为A、B、C、D四类，分类标准根据《建筑结构荷载规范》7.2.1条确定。

体型分段数：现代多、高层结构立面变化比较大，不同的区段内的体型系数可能不一样，程序限定体型系数最多可分三段取值。

各段最高层层高：根据实际情况填写。

若体型系数只分一段或两段时，则仅需填写前一段或两段的信息，其余信息可不填。

各段体型系数：根据《建筑结构荷载规范》7.3.1条确定。

用户可以点击辅助计算按钮，弹出确定风荷载体型系数对话框，根据对话框中的提示选择确定具体的风荷载系数。

X向结构基本周期：查看周期计算文件WZQ.OUT找出第一平动周期反带入Y向结构基本周期：查看周期计算文件WZQ.OUT找出第一平动周期反带入如上：X向第一平动周期为阵型3，Y向第一平动周期为阵型1，第2阵型为扭转周期。

会根据总信息中填写的阻尼比进行自动取值承载力设计时风荷载效应放大系数：见《高规》4.2.2用于舒适度验算的风压：舒适度用10年一遇的风压。

舒适度的阻尼比和风荷载的阻尼比要求也不一样。

舒适度验算是10版新增加的内容，验算结果会在WMASS.OUT输出。

用于舒适度验算的风压阻尼比：“用于舒适度验算的结构阻尼比”按照《高规》取1~2%。

“考虑风振影响”和“构件承载力设计时考虑横风向风振影响”按照《荷载规范》7.4条7.6条选取。

“设缝多塔背风面体型系数”：主要用于带抗震缝的结构风荷载计算中，设计人员可以在多塔定义中，设置风的遮挡面，此参数及“第*段体型系数”才共同起作用，如果不定义风的遮挡面，则“设缝多塔背风面体型系数”不起作用。

结构规则性：根据实际情况填写设计地震分组：见《抗规》附录A地震烈度：见《抗规》附录A场地类别：详见地勘报告。

《抗规》4.1.6条表4.1.6（强条）。

框架抗震等级：《抗规》6.1.2（强条），6.1.3。

剪力墙抗震等级：《抗规》6.1.2（强条），6.1.3。

钢框架抗震等级：《抗规》8.1.3条抗震构造措施的抗震等级：《高规》3.9.7条规定中震或大震设计：“中震（或大震）设计”我国的抗震设计，是以小震为设计基础的，中震和大震则是通过调整系数和各种抗震构造措施来保证的。

但对于复杂结构、超高超限结构，基本都要求进行中震验算。

中震（大震）弹性设计和中震（大震）不屈服设计是属于结构性能设计的范畴，首先需要明确是所有构件还是重要构件（如框支结构构件、连体结构构件、越层柱等）要进行中震（大震）弹性设计或中震（大震）不屈服设计。

地震影响系数最大值αmax，中震为2.82倍的多遇（即小震），大震为6~4.5倍的多遇（即小震）。

中震（大震）弹性设计实现，首先，要将“地震影响系数最大值”αmax，选用中震（大震）地震影响系数最大值αmax，其次，选择“中震弹性”即可。

中震（大震）不屈服设计实现，首先，要将“地震影响系数最大值”αmax，改为中震（大震）地震影响系数最大值αmax，其次，选择“中震不屈服”即可。

中震（大震）弹性设计严于中震（大震）不屈服设计。

由于按照中震设计时，没有考虑结构的强柱弱梁、强剪弱弯等调整系数，因此，按照中震设计的内力值不一定比小震计算的内力值大。

此处风荷载不参与组合。

是否考虑偶然偏心:多层选[否]，依据见《抗规》5.1.1条3款（强条）；规则多层若同时选择[非耦联]，应按《抗规》5.2.3条1 款增大边榀地震内力。

高层先按单向地震（即不考虑[双向地震]）选[是]；依据见《高规》4.3.2 条2 款（强条），4.3.3 条。

多高层在上述选择及[全楼强制采用刚性楼板]的前提下计算位移比，若＞1.2，视为不规则结构，[双向地震作用]应选择[是]（即不规则高层含小高层此时可既考虑[双向地震]又考虑偶然偏心。

程序会自动按考虑偏心不考虑双向地震、考虑双向地震不考虑偏心计算取最不利结果）；见《抗规》3.4.2及表3.4.2-1，《抗规》3.4.3 条1 款；《高规》4.3.5条。

是否考虑双向地震作用:........不规则（质量与刚度分布明显不对称、不均匀的结构，位移比大于1.2 的结构）多高层应选[是]，同时[振型组合]选[耦联]，[偶然偏心]按《高规》4.3.3条条文说明应选[否]（上文★所述位移比>1.2 的不规则多高层可选[是]）。

规则多高层宜选[否]，同时高层[偶然偏心]选[是]。

双向地震的依据详见《抗规》5.1.1 条3 款（强条），《高规》4.3.2 条2 款（强条）。

别墅选[是]。

计算阵型个数：[耦联]取3 的倍数且≤3 倍层数，考虑耦联不小于9个，高层建筑不少于15 个，对于多塔结构不应少于塔数的9倍；[非耦联]≤层数。

参与计算振型的[有效质量系数]（见WZQ.OUT 文件中Cmass-x及Cmass-y）应≥90％，达不到时应增加振型数，重新计算。

依据详见：《抗规》5.2.2 条2款及条文说明，5.2.3 条2款；《高规》4.3.8 条及条文说明，4.3.9 条；《高规》5.1.13 条周期折减系数：框架：砖填充墙多0.6-0.7，砖填充墙少0.7-0.8；框剪：砖填充墙多0.7-0.8，砖填充墙少0.8-0.9；剪力墙：砖填充墙多0.9-1，砖填充墙少1；短肢剪力墙：0.85；框架－剪力墙：0.75；异形柱框架结构：0.65。

《高规》3.3.16 条（强条），3.3.17 条；《措施》8.8 节1 条。

结构的阻尼比 (%):DAMP = 5.00.....砼结构一般取5.0；依据见《抗规》5.1.5条1 款，《高规》3.3.8 条。

特征周期：II类场地一、二、三组分别取0.35s、0.40s、0.45s。

（程序会根据设计地震分组自动设置）详见《抗规》3.2.3 条，5.1.4 条表5.1.4-2（强条）。

地震影响系数最大值：7度取0.08；见《抗规》5.1.4条表5.1.4-1（强条）。

斜交抗侧力构件方向的附加地震数：无斜交抗侧力构件时取0，斜交角度＞15 度时应输入计算。

依据详见《抗规》5.1.1 条2 款（强条），《高规》3.3.2 条1 款（强条）。

用于12层以下规则混凝土框架结构薄弱层验算的地震影响系数最大值：即旧版中的“罕遇地震影响系数最大值”仅用于12层以下规则混凝土框架结构薄弱层验算，一般工程此系数不起作用。

第三章常用参数设置（SATWE《10版2011.9.1》）考虑活荷不利布置的层数:从第1 到6层.... 多层应取全部楼层，《措施》2.8.1条；高层宜取全部楼层，《高规》5.1.8条。
