萨博维修手册发动机
上汽π2.0T柴油发动机维修手册
上汽π2.0T柴油发动机维修手册
1、主发电机或励磁机各绕组有严重短路电枢绕组短路，般有明显过热，励磁绕组短路，可由其支流电阻值来判定。
更换损坏的绕组。
2、主发电机或励磁机的励磁绕组接错，造成及性不对。
往往发生在更换励磁绕组后接线错误造成。
应检查并纠正。
3、旋转硅整流元件击穿短路，正反向均导通。
用万用表检查整流元件正反向电阻，替换损坏的元件。
4、接线错误按线路图检查、纠正。
5、主发电机励磁绕组断线。
用万用表检查测量主发电机励磁绕组，电阻为五线大，应接通励磁线路。
柴油发动机维修手册
柴油发动机维修手册柴油发动机是现代交通工具中常见的动力来源。
它们以高功率和高效能而闻名，然而，由于长时间的使用和磨损，柴油发动机可能会出现各种问题。
为了更好地了解柴油发动机的维修和维护知识，下面将为您提供一个详细的柴油发动机维修手册。
1. 柴油发动机基础知识柴油发动机与汽油发动机有着一些不同之处。
首先，柴油发动机依赖于压缩燃烧来产生动力，而汽油发动机则依赖于点火系统。
此外，柴油发动机通常比汽油发动机更加耐用，但其维修和维护也更加复杂。
了解柴油发动机的基本工作原理对于正确维修和维护至关重要。
2. 常见故障及解决方法2.1 发动机无法启动柴油发动机无法启动的原因可能有多种，包括燃油供应问题、点火系统故障、气缸压缩不足等。
在排除电池电量不足等常见问题后，需要仔细检查燃油泵、喷油器等部件，并确保供油系统正常。
2.2 发动机冷却系统故障柴油发动机冷却系统故障可能导致发动机过热，进而影响其性能和寿命。
维修手册中应包含冷却系统的详细介绍，以及常见故障的排查和修复方法。
2.3 发动机燃油问题柴油发动机的燃油系统是其正常运行的关键。
维修手册应涵盖燃油泵、喷油器、燃油滤清器等关键部件的维护和维修，以解决燃油供应不足、燃油泄露等常见问题。
2.4 发动机排放问题柴油发动机的排放问题受到环境保护的高度关注。
维修手册应提供有效的排放控制方法，以确保发动机排放符合相关标准。
3. 维修和维护技巧维修手册的重要部分是列出柴油发动机的日常维修和维护技巧。
这些技巧包括更换机油、清洁空气滤清器、定期更换燃油滤清器等。
正确的维护可以延长发动机的使用寿命和性能。
4. 安全措施在维修手册中，应该特别强调安全措施。
柴油发动机可能涉及到高压燃料和旋转部件，因此维修人员必须严格遵守相关操作规程和安全建议，以避免事故发生。
总结：柴油发动机维修手册是一本非常重要的工具，对于维修人员和车主来说都具有实际意义。
通过了解柴油发动机的基础知识、常见故障及解决方法、维修和维护技巧以及安全措施，可以更好地保持柴油发动机的正常运行和提高其寿命。
4rb3发动机维修手册
4rb3发动机维修手册一、引言4RB3发动机是一款先进的汽车发动机，广泛应用于各类车辆中。
本手册旨在为用户提供详细的发动机维修指南，帮助用户了解发动机的结构、维修方法和常见故障处理。
二、发动机结构4RB3发动机采用了先进的技术和材料，具有稳定可靠的性能。
它包括以下主要组成部分：1. 缸体：4RB3发动机采用铸铁缸体，具有良好的强度和刚性，用于容纳气缸和活塞。
2. 活塞组件：活塞是发动机中的关键部件之一，它与气缸配合密封气体并传递动力。
3. 曲轴：曲轴是发动机的动力输出部分，它将活塞运动转化为旋转运动，并通过连杆将动力传递给其他部件。
4. 气门及气门机构：气门负责控制进气和排气过程，气门机构用于控制气门的开闭时间和幅度。
5. 燃油系统：4RB3发动机采用电喷燃油系统，通过精确的喷油控制实现高效燃烧和低排放。
6. 冷却系统：发动机的冷却系统用于控制发动机温度，保证发动机正常运行。
三、发动机维修方法1. 维护保养：定期更换机油、机滤、空滤等关键部件，清洗燃油喷嘴、进气道等，保持发动机的正常工作状态。
2. 故障诊断：通过读取发动机诊断码和检查相关传感器、线路等，确定故障原因，并采取相应的修复措施。
3. 拆装维修：对于出现损坏或故障的部件，需要进行拆装修复。
注意在拆卸过程中按照正确的顺序操作，避免造成二次损坏。
4. 调整：定期进行发动机的点火正时、气门间隙等调整，确保发动机的正常工作和性能。
四、常见故障处理1. 发动机无法启动：可能是由于电池电量不足、点火系统故障、燃油系统故障等造成的。
可以通过检查电池电量、点火线圈、燃油喷嘴等进行排查。
2. 发动机运转不稳：可能是由于燃油供应不足、气门间隙过大、点火系统故障等原因引起的。
可以通过清洗燃油系统、调整气门间隙和检查点火系统来处理。
3. 发动机冷却系统故障：可能是由于水泵、散热器、温度传感器等故障引起的。
可以通过更换相关部件和检查线路来修复。
4. 发动机排放超标：可能是由于燃油供应不正常、点火系统故障、氧传感器故障等原因导致的。
飞机发动机维修手册
飞机发动机维修手册在飞机维修领域中，发动机的保养和维修一直是至关重要的环节。
飞机发动机维修手册作为指导人员进行发动机修理和维护的工具，扮演着不可替代的角色。
本文将从发动机维修手册的内容结构、使用方法和重要性等方面展开讨论，以便更好地了解和应用这一关键文献。
一、发动机维修手册的内容结构飞机发动机维修手册通常包含以下几个主要部分：飞机和发动机的基本信息、维修工具和设备清单、维修过程详细步骤和要求、常见故障排除方法、维修记录表格等。
其中，对于发动机的基本信息，需要包括发动机的型号、规格、技术参数、维修周期等内容；维修工具和设备清单则列明了进行维修所需要的各类工具和设备名称及数量；维修过程详细步骤和要求则是对发动机维修的具体操作流程和安全注意事项的详细说明；常见故障排除方法则包括一些常见故障的判断和处理方法；维修记录表格则用于记录发动机的维修历史和维修情况，以便日后查阅和分析。
二、发动机维修手册的使用方法使用飞机发动机维修手册需要按照一定的步骤进行。
首先，要认真研读手册中的各项内容，了解发动机维修的流程和要求。
其次，根据手册中的指导，准备好所需的工具和设备，并按照操作步骤进行维修。
在维修过程中，要仔细对照手册中的要求，确保操作规范和正确。
最后，在维修完成后，要及时将维修记录填写完整，并进行存档。
这样不仅可以帮助维修人员更好地掌握发动机的状态和维修历史，还可以为日后的维修提供参考依据。
三、飞机发动机维修手册的重要性飞机发动机维修手册在飞机维修中具有至关重要的作用。
首先，它是维修人员进行飞机发动机维修的指导和参考依据，能够帮助维修人员快速准确地定位问题、处理故障。
其次，通过维修手册的使用，可以规范维修工作流程，提高维修效率和质量。
再者，维修手册还能记录下发动机的维修历史和情况，为飞机的健康运行和故障预防提供重要参考依据。
因此，保持维修手册的完整性、准确性和及时更新是非常必要的。
综上所述，飞机发动机维修手册是飞机维修中不可或缺的重要文献。
萨博维修手册底盘.

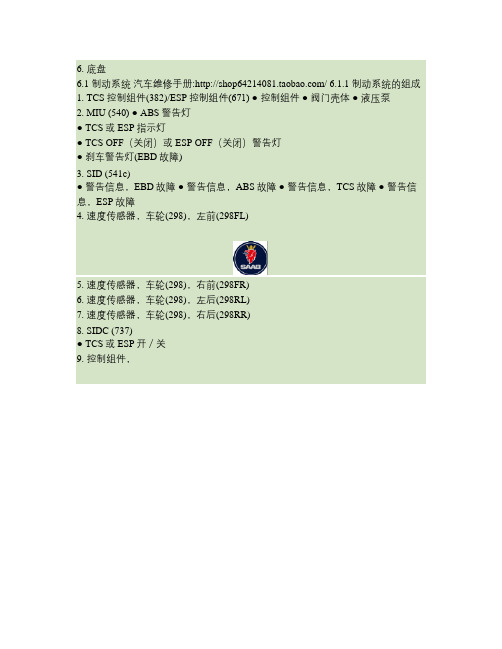

6. 底盘6.1 制动系统汽车维修手册:/ 6.1.1 制动系统的组成1. TCS控制组件(382)/ESP控制组件(671) ● 控制组件● 阀门壳体● 液压泵2. MIU (540) ● ABS警告灯● TCS或ESP指示灯● TCS OFF（关闭）或ESP OFF（关闭）警告灯● 刹车警告灯(EBD故障)3. SID (541c)● 警告信息，EBD故障● 警告信息，ABS故障● 警告信息，TCS故障● 警告信息，ESP故障4. 速度传感器，车轮(298)，左前(298FL)5. 速度传感器，车轮(298)，右前(298FR)6. 速度传感器，车轮(298)，左后(298RL)7. 速度传感器，车轮(298)，右后(298RR)8. SIDC (737)● TCS或ESP开／关9. 控制组件，Trionic T8 (589b) /控制组件，PSG 16(595)10. 方向盘角度传感器，合装于CIM (657) -只限于ESP11. 角度传感器，转角(658)-仅用于ESP12. 刹车灯开关(29)6-16.底盘 6.1.2 电路图ABS电路图6-26. 底盘元件表6-3 6.底盘6-46. 底盘ESP电路图6-56.底盘元件表6-6 6. 底盘6-76.底盘6.1.3 系统功能说明EBD功能(Electronic Brake-force Distribution电子刹车制动力分配)EBD属于此控制组件的一内臵功能，类似于负载识别阀门，用于后车轮制动器。
为了获得最佳制动性能和稳定性，重要的是，在任何负载情况下，前轮后轮均要获得最佳制动效果。
此控制组件能够避免后轮获得过大制动力，方法是，调节制动压力，使之趋向理想压力。
EBD的调节比正常的ABS模式提前起作用。
此功能对于乘客来说，比ABS模式更为舒适。
在EBD运转中不使用液压泵。
刹车时后轮刹车不抱死对于转向稳定性来说至关重要。
为了在不同负荷(例如重负荷汽车需要更大刹车力才出现车轮抱死) 情况下，控制组件在输入阀门的帮助下，使用轮速调节后轮刹车力，这样前后车轮之间允许的滑转不会变得太大。
Subaru Impreza EJ-2.0 双上冠式发动机手册说明书
The EJ-2.O engine is a double over-head camshaft engine equipped on all turbocharged Impreza vehicles. The timing belt procedure and routing is very similar to other Subaru DOHC, engines, however, the increased power output of the engine requires the use of an additional timing belt idler pulley. Manual transmission vehicles are equipped with additional belt guides that function during deceleration or fuel cut from high rpm running condi-tions. When servicing the timing belt return all idler pulleys and belt guides to their original positions.The left bank intake camshaft sprock-et is metallic and the camshaft reluctor is built into the backside. The timing marks for belt installation are at 12:00 (I) and 6:00 (II).The left exhaust sprocket is made of a resin material. Its timing marks should be at 12:00 (II) and 3:00 (I) during belt installation. The exhaust 12:00 (II) mark lines up with 6:00 (II) of the intake sprocket. (A timing belt guide is located at the lower left side of the sprocket of manual transmission models.)The right intake sprocket is also made of a resin material. During belt installa-tion, its timing marks should be at12:00 (I) and 6:00 (II). A timing belt guide is located at the upper left side of the sprocket of manual transmission models.Finally, the right exhaust sprocket is made of a resin material. Its timing marks during belt installation should be at 9:00 (I) and 12:00 (II). The exhaust 12:00 (II) mark lines up with 6:00 (II) ofWRX T urbo T ech16the intake sprocket. A timing belt guide is located at the lower left of the sprocket on manual trans-mission models.The engine class number is located near the front of the engine, behind the oil-sending unit and in front of the engine coolant temperature sensor.A coolant pipe sealed with a rubber plug is installed at the fac-tory. Do not remove the plug to service any part of the cooling system.The EJ-2.0 valvetrain is the same design used on other Subaru DOHC engines. A new shim tool has been developed to allow valve adjustment without remov-ing the camshafts. However, the camshaft inner cover, camshaft sprockets and camshafts must be removed to access the cylinder head bolts.The rear of the right bank cylin-der head serves as the mounting point for the oil and coolant return passages for the tur-bocharger.Tumble Generator ValveThe EJ-2.0 engine is equipped with a tumble generator valve at each intake runner. This new sys-tem uses a shaft for each side ofthe engine that is driven by astepper motor. The movement ofthe shaft is monitored by a sensoron the opposite end.The shaft operates the tumblegenerator valve, which is a platesimilar in design to the throttleplate. At idle the plate is closed(depending on coolant tempera-ture and time from engine start).Off idle the plate is open.When the plate is closed theLeft Bank Intake Cam Sprocket Timing Marks Intake Tumble Generator ValveFuel InjectorWastegateThe ECM references a boost pressure map programmed into read only memory (ROM) after first reading the input signals. By calculating the actual boost pres-sure, and after compensating for engine temperature and atmos-pheric pressure, the ECM is able to provide an output duty ratio signal to the wastegate control solenoid. This regulates the amount of pressure applied to the wastegate controller diaphragm by leaking off boost pressure to the inlet side of the turbine.The wastegate controller (in response to the duty solenoid) opens the wastegate flap valve to bypass exhaust gas and so decrease the rotating energy of the turbine keeping the boost pres-sure to the desired level.When operating at increasingaltitudes, the atmospheric pressurebecomes lower and therefore thedifference between the desiredlevel of boost pressure and atmos-pheric pressure becomes greater.To maintain the same level ofboost pressure the air must becompressed more which requiresmore turbine rotating energy.Therefore less boost pressure isapplied to the wastegate controllervia the solenoid valve and boostremains constant.However, at very high altitudesthe extra compression of the air atmaximum boost causes a too highintake air temperature even afterintercooling and engine knock willoccur. Therefore it is necessary todecrease the maximum boost pres-sure at very high altitudes.Turbocharger Testing-Wastegate ControlAttach a regulated pressure sup-Wastegate Control Solenoidply directly to the wastegate actuatorhose connection. The actuator shouldbegin to open at approx. 50.0–60.0 kPa.(7.2-8.7 psi). Check all associated hosesfor damage or loose connection. Theturbocharger should be visuallyinspected for any damage to the com-pressor or turbine wheels. Check forany oil that may be present in the tur-bine housing. A small amount of oildue to crankcase blowby is acceptablein the compressor housing.Before testing the electronicWastegate Valve Inside Turbo HousingTurbocharger Bearing TestingTurbochargerIntercoolerincreased air density: one; a reduction in combustion chamber temperature allowing for more advanced ignition timing, and two; improved volumetric effi-ciency due to the increase in air mass for a given air volume. With a denser air charge into the com-bustion chamber, more fuel can be injected, leading to greater power output.The air bypass valve is located after the turbocharger, and pro-vides a bypass passage for the compressed intake air back to the inlet side of the turbocharger. When deceleration occurs imme-diately after a period of high engine load (high boost pressure), a large pressure differential occurs at the compressor wheel of the turbocharger. This is due to the inertia of the turbocharger, which still generates boost pres-sure even though the throttle isfully closed. This high pressuremay lead to increasednoise, and possibly damage theturbocharger due to the high pres-sure exerted at the compressor.The upper chamber of thebypass valve is connected to theintake manifold, and the negativepressure (vacuum) during deceler-ation opens the valve by acting onthe diaphragm.Operation of the valve can betested by attaching a hand heldvacuum pump to the intake mani-fold connection. Apply a negativepressure with the pump and con-firm that the valve opens.Ambient Air Temperatureand PressureAs air temperature rises, theability of the turbocharger to com-press the air decreases. This phe-nomenon is directly due to thedecrease in air density and thephysical limitation of the tur-bocharger. Even when air temper-ature is low, the air density (baro-metric pressure) may be low.Under these conditions, lowerthan expected boost pressuresmay be experienced. Again this isEffects of IntercoolerTurbo LagThe pressure of the exhaust gas is Turbocharger RemovalTurbocharger removal is accom-Intercooler InteriorIntercooler Air By-Pass PassageAir By-Pass OperationTurbocharger Outlet Hose Clampheat shield around the turbo.Raise the vehicle and disconnect the rear oxygen sensor harness and remove the front exhaust pipe mounting bolt. Position the pipe so that there is some movement.Lower the vehicle and disconnect the wastegate hose to the vacuum hose leading to the wastegate con-trol solenoid. Remove the coolant hose from the reservoir that con-nects to the turbo.Disconnect the turbocharger outlet hose clamp and the small metal bracket that connects the cylinder head to the base of the turbocharger (strengthens the upper portion of the cross over pipe). Loosen the oil supply metal pipe at the cylinder head. Remove the banjo bolt and secure the cop-per washers from the top of the turbocharger. Gently pull the oil supply metal pipe away from the turbocharger.Place a shop towel between the turbocharger and the engine and remove the two banjo bolts that secure the coolant supply and return hoses. Catch the copper sealing washers (two per bolt) or find them in or on the shop towel. Remove the shop towel.Remove the five bolts thatsecure the turbocharger outlet tothe exhaust and slide the pipe back to clear the studs. Remove the gasket at this time.Remove the three nuts that secure the turbocharger to the cross over pipe and secure the gasket (inlet). Remove the tur-bocharger from the engine com-partment and cover all opening in the exhaust and on the tur-bocharger.Turbocharger Mounting BracketTurbocharger Mounting Flange。
柴油发动机维修手册说明书
Table 2.5Auxiliary connector - pins and signalsa.For more information on hardware links refer to“Power Sense Options” on page121.b.For more information on high power drive refer to “Special Purpose Outputs” on page67.c.Can be switched or unswitched. For more information refer to “Connector Power Supply Options” on page131.Table 2.6Auxiliary connector - DC characteristicsParameterStandardTest method and conditions Comments min.typ.max.unitsDigital signals Input low level:All inputs AUX_GPI20.7V s–4VVNo hardware links fitted a.LK3 fitted.Includes AUX_GPI3 with LK1/2 fitted.Configured as emergency power senseinput.Input high level:All inputs AUX_GPI2 AUX_GPI31.7V s–1.52.6VVVNo hardware links fitted a.LK3 fitted.LK1 and/or 2 fitted.Configured as emergency power senseinput.Configured as power sense input.Input low current:All other inputs AUX_GPI2 AUX_GPI3 AUX_RXD –100–120–13b–500–1µAmAµAmANo links fitted a. Default pullups c.LK3 fitted. V s=13.8VLK1 and 2 fitted.–8V input.Default pullup resistance is 33kΩ.Configured as emerg. power sense input.Configured as power sense input.Input high current:AUX_RXDAll other inputs 110100mAµAµANo links fitted a. Default pullups c.+8V input.3.3V input.5V input.Default pullup resistance is 33kΩ.Output low level:AUX_GPIO4-7 AUX_TXD 50600200mVmVmV100µA sink current.10mA sink current.100µA sink current.Current limit occurs at 20mA typ.Output high level:AUX_GPIO4-7 AUX_TXD 3.12.4VVNo load. Default pullups c.3kΩ load.Safe DC input limits:AUX_GPI1-3 AUX_GPIO4-7 AUX_RXD AUX_TXD d –0.5–0.5–25V–10V s+0.5V s+0.5V s+0.5V s+0.5VVVVInput current must not exceed ±50mA.This is the rating of the clampingdiodes.Analogue signals DC output range:RSSI13V8_SW 09.7317.2VVSee Table2.9 on page24.Follows V s.Output switches off outside this range.DC bias:AUD_TAP_IN AUD_TAP_OUT AUX_MIC_AUD 1.42.12.91.52.33.01.62.53.1VVVNo load. Zero Rx frequency error.Via 2.2kΩ.Bias for electret microphone.Input impedance:AUD_TAP_IN AUX_MIC_AUD 502.11002.21502.3kΩkΩDC to 10kHzOutput impedance:AUD_TAP_OUT RSSI 59095060010006501050ΩΩDC to 10kHzSafe DC input limits:AUD_TAP_IN AUD_TAP_OUT d AUX_MIC_AUD RSSI d –17–0.5–17–17+17+17+17+17VVVVShort circuit-safe. Input current <±20mAa.For more information on hardware links refer to “Power Sense Options” on page121.b.It is recommended that this input is driven by a mechanical switch or an open collector/drain output.c.For more information on pullups refer to “Digital Input Lines” on page39.d.These outputs are protected against accidental input to the limits specified.22Description of the Radio Interfaces TM8000 3DK Hardware Developer’s Kit Application ManualNotes:1.Optional processing blocks are bypassed in the above specification.2.For AUD_TAP_IN and AUD_TAP_OUT specifications the following signal paths apply:Table 2.7Auxiliary connector - AC characteristicsParameterStandardTest method and conditionsCommentsmin.typ.max.unitsAUD_TAP_IN (refer to note 4)Nominal input level:T ap T3, T4, T5, T8, T12T ap T13T ap R7, R100.620.780.620.690.870.690.760.960.76V p-p V p-p V p-p Level for 60% RSD@1kHz.Level for 3kHz dev.@1kHz.Refer to note 3.Equivalent to –10dBm into 600Ω.Full scale input level 2.0V p-pFrequency response:All tap-pointsRefer to the plots inTable 2.10 and Table 2.11.Group delay - absolute:T ap T13T ap T12T ap T8T ap T5T ap T4T ap T31.81.89.611.611.711.7ms ms ms ms ms msAt 1kHz. Refer to note 2.Refer to note 1.Refer to note 1.Group delay - distortion:T ap T12 and Tap T13Refer to the plots in Table 2.12.AUD_TAP_OUTNominal output level:All Rx tap-points except R1T ap R1T ap T30.620.540.620.690.600.690.760.660.76V p-p V p-p V p-p Rload=600Ω.Level at 60% RSD@1kHz.Level at 3kHz dev.@1kHz Refer to “Microphonesensitivity ”of AUX_MIC_AUD.Equivalent to –10dBm into 600Ω.Full scale output level 2.0V p-pRload=600Ω.Frequency response:All tap-pointsRefer to the plots inTable 2.10 and Table 2.11.Group delay - absolute:T ap R1T ap R2T ap R4T ap R5T ap R7T ap R101.81.86.66.78.58.7ms ms ms ms ms msAt 1kHz. Refer to note 2.Refer to note 1.Group delay - distortion:T ap R1 and Tap R2Refer to the plots in Table 2.12.AUX_MIC_AUD Rated System Deviation NB MB WB–2.5–4.0–5.0+2.5+4.0+5.0kHz kHz kHzEIA-603BUnits are peak frequency deviation from nominal carrier frequency in kHz.Modulation frequency responseRefer to the plot in Table 2.13.EIA-603BMicrophone sensitivity 6.07.59.0mV rmsEIA-603BCaseInput Output Tap into Rx chain AUD_TAP_INRX_AUD Tap out of Rx chain Modulation at antenna AUD_TAP_OUT Tap into Tx chain AUD_TAP_IN Modulation at antenna Tap out of Tx chainAUX_MIC_AUDAUD_TAP_OUT3.For tap into the Rx path, nominal level refers to the level required to give output at RX_AUD that is same as the60% dev level from the receiver. The level specified applies at 1kHz only.4.AUD_TAP_IN uses a DC-coupled analog-to-digital converter and the bias voltage specified in Table2.6 should beused to maximise dynamic range. The DC bias is removed internally by a digital high-pass filter so the Tx carrier frequency will not be affected by any bias error. it is recommended to use external AC-coupling for applications which do not require modulation to very low frequencies.Table 2.8Auxiliary connector - data characteristicsParameterStandardTest method and conditions Comments min.typ.max.unitsSerial portBaud rate:1200, 2400, 4800,9600, 14400, 19200bit/s All UART parameters are fixedand common to all UARTsexcept for the baud ratewhich is configurable anddifferent for different modes/applicationsData bits: 8Start bit:1Stop bit:1 Parity:None Protocol:CCDI2 Flow control:Software XON/XOFF GPIODelays:I/O mirror to IOP UI key delay 50050µsmsTable 2.9RSSI voltage vs. signal strength24Description of the Radio Interfaces TM8000 3DK Hardware Developer’s Kit Application Manual。
4rb3发动机维修手册
4rb3发动机维修手册4RB3发动机是一款由某汽车公司生产的机械发动机，广泛应用于多款轿车和SUV车型中。
本发动机具有可靠性强、动力输出平稳、维修便捷等特点，是一款优秀的汽车动力装置。
首先，我们来了解一下4RB3发动机的基本构造。
4RB3发动机采用了四冲程、四缸直列式的结构，每个气缸由一个活塞和一个曲轴连接杆连接。
活塞在气缸内上下运动，通过连杆将动力传递给曲轴，从而驱动车辆前进。
4RB3发动机还配备了可变气门正时系统和电子喷油系统，有效提高了燃烧效率和动力输出。
接下来，我们来了解一下4RB3发动机的维修保养事项。
首先是更换机油和机滤。
由于机油在发动机运转过程中起到润滑和冷却作用，因此需要定期更换，一般建议每行驶5000公里或半年更换一次。
同时，机滤也需要定期清洗或更换，以保持良好的供油系统。
除了更换机油和机滤，定期检查和维护其他润滑油是非常重要的。
这包括变速箱油的更换、制动液的检查和更换等等。
变速箱油在规定里程或时间后需要更换，以确保变速箱的正常工作。
同时，制动液是制动系统中的重要组成部分，需要定期检查和更换，以确保制动系统的可靠性和安全性。
此外，定期检查和维护发动机冷却系统也是非常重要的。
发动机冷却系统由水泵、散热器和冷却液组成。
我们需要检查冷却液的数量和质量，确保发动机在正常的温度范围内运行。
同时，还需要定期检查水泵和散热器是否正常工作，以防止发动机过热和损坏。
除了以上的主要维护事项，还需要定期检查和维护其他部件，如火花塞、点火线圈、氧传感器等等。
这些部件对于发动机的正常工作和性能有着重要的影响，需要经常检查和更换。
最后，我们还需要注意一些日常使用中的维护知识。
例如，合理驾驶、避免过多急加速和急刹车等恶劣行驶习惯，这些行为会造成发动机的不必要的负担和损坏。
此外，还需要定期检查和充气轮胎，以确保安全和行驶的舒适性。
综上所述，4RB3发动机是一款可靠、性能卓越的机械发动机。
通过定期的维护保养，可以保证其在长时间使用中的可靠性和稳定性。
发动机(6d34)维修手册 整备三菱汽车柴油发电机
KOBELCO S5YN5112SK200-6维修手册SK200LC-6——发动机——目录1．本书的观点2．一般 (00)3．发电机 (11)4．润滑 (12)5．燃料和发动机控制 (13)6．冷却 (14)7．吸气和排气 (15)8．发动机.电气 (54)本书的观点整备说明书的编辑 (2)记载内容的说明 (3)1整备说明书的编辑记述内容的说明·各种要素记述着关于整备的内容。
·构造·动作（1）对于过去安装着的装置只见略记其内容。
（2）对于新装置详细记述其系统的情况和动作状况。
·故障分析对比地记述着故障的症状和要因。
·在车辆上的检查·调整记述着在车载状态下进行的检查、调整。
使用说明书中记述的内容在本项中未加说明。
例：阀余隙的检查、调整离合器液体的更换及排掉空气·整备要领说明的原则是在翻开的两页上就能理解整备要领。
补充说明中，记述着整备的要点。
1．分解、组装图：给出装置的分解立体图。
只在组装时需要截面图时提供组装组。
1a——零件名称示出分解顺序的一例。
1b——组装顺序和分解顺序不同时，示出该组装顺序的一例。
2．将各部位的整备基准、拧紧扭矩归纳地说明。
3．将各需加润滑油及密封剂的部位归纳地说明。
4．归纳地说明所使用的特殊工具。
5．在1—4的说明中，如果理解整备要领有困难，请看在补充说明上记载的整备要点。
3458OO组一般发动机编号、名牌、使用须知铭牌……………………………………00-2 整备作业时的注意事项…………………………………………………00-3 标准拧紧扭矩表…………………………………………………………00-700-1发动机编号、名牌、使用须知铭牌发动机编号是发动机的固有号，表示制造时间的前后，此编号对发动机的整备等是必要的。
另外，零件订货时一定要将此编号告诉销售公司。
发动机编号刻印着发动机的编号。
名牌、使用须知铭牌A：名牌B：使用须知铭牌1．发动机型2．总排气量3．最大输出4．阀余隙5．点火顺序6．燃料喷射时期00-2整备作业时的注意事项为了在整备作业前正确地判断发动机的状态，要在现在车辆使用现场，在双方都在场的情况下调查使用条件及用户的要求等，并将必要的情报记录下来。
汽车发动机维修手册
汽车发动机维修手册第一章：引言在汽车维修领域，发动机是最重要的组成部分之一。
它是汽车的心脏，负责产生动力并驱动车辆运行。
本手册旨在为读者提供关于汽车发动机维修的详细指导，帮助他们了解发动机的工作原理、常见故障以及维修方法。
第二章：发动机工作原理2.1 燃烧循环发动机的燃烧循环是指气缸内燃烧混合气体的过程。
本节将详细介绍四冲程发动机的工作原理，包括进气、压缩、燃烧和排气四个阶段。
2.2 燃油系统燃油系统负责将燃油输送到发动机，并确保燃油的正常燃烧。
本节将介绍燃油系统的组成部分，如燃油泵、喷油器等，并解释它们的工作原理和常见故障。
2.3 点火系统点火系统是发动机正常运行的关键之一。
它负责在适当的时机点火，引燃燃烧室内的混合气体。
本节将介绍传统点火系统和电子点火系统的原理、组成部分以及故障排除方法。
第三章：常见故障及维修方法3.1 发动机启动困难发动机启动困难是一种常见的故障现象，可能由多种原因引起。
本节将列举可能的原因，并提供相应的故障排除方法。
3.2 发动机漏油发动机漏油可能导致燃油浪费和发动机性能下降。
本节将介绍不同类型的漏油原因，如密封件老化、油底壳损坏等，并提供相应的维修方法。
3.3 发动机异响发动机异响可能是由于零件磨损、松动或故障引起的。
本节将列举常见的异响类型，如敲击声、摩擦声等，并提供相应的故障排除方法。
3.4 发动机冷却系统故障发动机冷却系统故障可能导致发动机过热，甚至损坏。
本节将介绍冷却系统的组成部分，如水泵、散热器等，并提供常见故障的诊断和修复方法。
第四章：维护与保养4.1 发动机油更换定期更换发动机油是保持发动机良好工作状态的重要步骤。
本节将介绍发动机油更换的步骤和注意事项，以及如何选择适合的机油。
4.2 空气滤清器更换空气滤清器的堵塞会影响发动机的进气量，导致燃烧不完全。
本节将详细介绍空气滤清器更换的方法和注意事项。
4.3 火花塞更换火花塞是点火系统中的重要组成部分，定期更换可以保证点火效果良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢VIN介绍：➢发动机型号：4.1.2 发动机缸体活塞B207L是一个水冷4缸2.0公升汽油驱动直列铝质发动机，每个汽缸有4个阀门，2个顶置凸轮轴和2根集合到汽缸体的平衡轴。
发动机为交叉流类型，例如，在燃烧室的一侧上有进气道，在另一侧上则有排气道。
钢质非互换汽缸套被压入了发动机汽缸体。
五个主轴承集成到了一个共用底板上。
为了降低噪音程度并且使尺寸较小，冷却液泵整合在平衡轴链路中。
助力转向泵和真空泵通过凸轮轴直接驱动。
发动机直列10°横置在发动机室后部。
容量为2公升，即使在较低发动机转速下也可以提供较高扭矩，这在正常交通条件下行驶是一大优点。
轻合金活塞有一些槽，用于两个压缩环和一个刮油环。
上方压缩环为普通类型，经过氮化硬化。
下方压缩环经过磷酸盐保护膜防锈处理，具有刮油环的特性。
刮油环分为三个部分，经过氮化硬化。
活塞经过镀锡，活塞销经过氮化硬化。
活塞冠上的一个箭头表示安装的位置（箭头指向凸轮轴驱动端）。
务必要正确安装活塞，因为活塞销孔朝排气侧偏移0.8毫米。
采用这种做法是为了减少轴向力对汽缸磨损的负面作用。
活塞通过安装在汽缸体底部的一个喷嘴从底下喷油冷却。
4.1.3 平衡轴发动机振动发动机通过燃油燃烧，化学能转化为机械能，产生气动力，作用于活塞冠上。
活塞和连杆对向运动产生惯性力，使发动机以不同的方式振动。
在较低发动机转速下，这些气动力比惯性力更大，在较高发动机转速下，惯性力要比气动力大。
每次曲轴转动会产生一次或两次影响最大的力，分别称为一阶和二阶。
一阶的惯性力因为曲轴得到平衡而且两对活塞1-4和2-3同时朝相反方向转到而达到完全的平衡。
垂直方向作用的二阶力惯性力是由4汽缸发动机中两个向下运动的活塞造成的，这两个活塞以一定的曲轴转角运动，运动的范围要比两个向上运动的活塞长（连杆的横向运动会使向下活塞的运动速度加快，但却使向上运动减慢。
）因此向上和向下重体的共同重心位置会发生变化，产生向上或向下的力，这种力会周期性变化，每次曲轴旋转变化两次，造成发动机垂直振动。
水平方向作用的二阶力在动力冲程期间，活塞因为连杆相对缸径的角度而顶住汽缸壁。
但是在较高发动机转速下，这些惯性力要大得多。
因此可以说曲轴把活塞拉下，而且连杆相对缸径的角度使活塞顶住缸径，但此时方向相反。
无论发动机转速如何，横向气动力和惯性力都会在每次曲轴转到周期性变化两次，使发动机产生横向振动。
Saab的平衡轴系统Saab应用了平衡轴原理来平衡二阶惯性力。
两根平衡轴对称放置，位于曲轴中心线上方汽缸体侧边的低处，带有偏心平衡重块。
平衡轴为链条驱动，相互呈相反方向旋转，转速为曲轴的两倍。
轴的平衡重块位置恰到好处，可以消除上述活塞运动产生的对向力。
因为它们相对曲轴中心线呈垂直位置，所以还可以平衡横向力。
平衡轴产生的扭力经过调整，可以使横向气动力和惯性力抵消。
要使平衡轴充分发挥作用，平衡轴安装的位置要十分精确。
这是因为排气和进气侧的链轮设计不同，并且具有相应的标记。
平衡轴驱动机构平衡轴由曲轴通过链条驱动，轴驱动轮的齿轮比使平衡轴的转速为曲轴转速的两倍。
因为发动机装有双质量飞轮，平衡轴环路的曲轴上的小齿轮装有弹簧减震套，可以吸收平衡轴环路在曲轴中产生的扭振脉动。
这一减震套可伸缩±5°。
排气侧的轴朝与水泵小齿轮相反的方向旋转，起到惰轮的作用。
链条是由两个固定的链条导板和一个可调节链条导板引导的，后者受到一个张紧器的作用。
链条张紧器是通过油压的反向力限制张紧度，从而将链条的磨损和噪音降低到最小限度。
冷却水泵由平衡轴链条驱动。
驱动齿轮安装在正时盖上。
这样进一步减少声响。
平衡/水泵链条回路位于凸轮轴链条回路的里面。
平衡轴链条牵引1) 链条，铬色2) 链条，铜色3) 链条，铬色调整平衡轴链环时，轮齿上的标记必须与汽缸体上的标记对齐。
如图所示，调整链条使皮带轮零点对准顶部死点的汽缸1。
4.1.4 凸轮轴发动机具有两个顶置凸轮轴，它们由带有自调节链条张紧器的单个链条驱动。
为进一步减低链条噪音，曲轴上凸轮轴链轮的边缘涂有橡胶。
1) 摇杆2) 液压阀间隙平衡器凸轮的凸起部通过固定在摇臂上的滚子轴承作用在摇臂上。
这样就不需要做阀门调整因为阀门调整通过阀门摇臂下的一个液压平衡器连续进行。
阀门间隙平衡器工作在一个油槽中，通过汽缸盖的一个油道获得机油。
主要的优点是摩擦非常低，运行噪音很低，可靠性较高。
进气阀是钢制的带有镀铬杆。
排气阀由特殊钢制成，并填充有钠，这有助于从阀杆发散50%的热量，热量是从阀的头部传导到杆部的。
注意在刮擦阀门前，必须在杆上进行切割，杆上容纳钠的空腔是用来避免发生爆炸的。
进气凸轮轴驱动助力转向泵，排气凸轮轴直接驱动真空泵。
凸轮轴正时调正：1) 将曲轴顺时针转动至少两周后，将曲轴链轮上的正时标记对准正时盖上的正时标记。
2) 用专用工具（8396046凸轮轴调正专用工具）将进/排两凸轮轴固定如图所示：紧固力矩为10N·M3) 将气缸盖按标准的步骤及力矩固定好（请参阅WIS）4) 安装排气凸轮轴和进气轮轴上的小齿轮，但不要拧紧。
检查发动机是否归零。
5) 安装链条张紧和一个新的密封件，使其置于“零位置”。
安装时链条张紧器端的槽必须处于垂直位置。
参阅正时链张紧器—安装。
使用83 96 129机油滤清器工具B207，以及凸轮轴正时装置链条张紧器拧紧扭矩75牛顿米（55磅力英尺）。
6) 拧紧凸轮轴小齿轮。
用一把扳手抓紧相应的凸轮轴平面部分。
卸下导线箍。
拧紧扭矩85牛顿米+30°（63磅力英尺+30°）7) 卸下凸轮轴调整工具并且装上凸轮轴盖。
拧紧力矩8牛顿米（6磅英尺）。
8) 转动发动机两圈并且使其归零，这样使皮带轮和正时盖的记号对齐。
拆卸轴承箍2和7，并且再次安装83 96 046设定工具套件，凸轮轴175马力，以便检查凸轮轴设定是否正确。
拆卸设定工具并且安装轴承箍。
4.1.5 涡轮增压系➢系统概述1) 涡轮发动机单元2) 电磁阀3) 中间冷却器4) 进气管5) 排气歧管6) 6调节阀➢简要说明概述涡轮增压器是一个Garrett型号GT2052S。
该涡轮增压器具有低动量的特性，它有助于在加速期间降低反应时间。
涡轮增压系统的尺寸设计为能够在相对较低的发动机速度下获得较快的涡轮叶轮速度。
这意味着发动机能够在正常的发动机速度下和正常的驾驶情况下实现较高的扭力。
高扭力和极短的涡轮延迟使得汽车的驾驶顺畅舒适。
超增压发动机排气通过了涡轮机转轮并使其旋转。
涡轮机转轮直接连接到曲轴上的压缩器轮子，这意味着它们以相同的速度旋转。
压缩器的轮子提高进气系统的压力，能够让更多的空气进入发动机。
因此，可以燃烧更多的燃油并获得更高的扭矩和功率。
如有必要，发动机控制单元可以通过提高排气侧的额外压力等方式控制该过程。
➢详细说明涡轮控制进气压力主要与发动机速度和负载有关。
在发动机低负载情况下，驱动涡轮机的排气量相对较小，并且所有排气都需要通过涡轮机以驱动涡轮机轮子和压缩器。
当发动机负载相对较高时，排气量也将变大。
这意味着驱动涡轮的能量更大，因此压缩器将迫使更多的空气进入发动机。
如果发动机负载进一步增高，发动机产生的排气量将大于驱动压缩器所需要的排气量以为每次燃烧提供正确的空气流量。
在最大负载下，必须对到达涡轮机的气体容量进行限制，从而使涡轮增压器产生正确的气流。
这是通过一个叫做废气压力减压阀的阀门实现的，它打开了一个与涡轮机平行的通气道。
不需要驱动涡轮机的剩余空气通过此通道排出。
低负载时的涡轮发动机控制在低负载时，废气压力减压阀关闭。
所有的排气都通过涡轮机进行。
高负载时的涡轮发动机控制在高负载时，排气量更大，这使得涡轮机轮子旋转的更快。
从而可以将更大的空气传送到发动机。
如果空气进入太多，使得每次燃烧的当前空气量无法单独由节气门控制时，必须调整涡轮发动机。
可以通过打开废气压力减压阀让部分排气通过废气压力减压阀来实现。
这样一来，这部分气体不用作驱动涡轮机，使涡轮机速度得到了调节，从而获得了正确的涡轮空气控制。
废气压力减压阀废气压力减压阀是一个瓣阀，用于打开和关闭涡轮机轮子旁的通气道。
此阀门由压缩器外壳上的膜片盒控制。
控制废气压力减压阀废气压力减压阀是由压缩器外壳上的膜片盒内伸出的一个控制杆操纵的。
膜片盒中的盘簧向关闭方向运动，而膜片压力向打开方向运动。
有压力时，开阀瓣开阀瓣排气歧管排气歧管是部分脉冲隔离的。
这意味着汽缸1和4的排气是与汽缸2和3的排气分别进入涡轮机轮子的。
这种方式实现了反应时间较短的优势，其中包括对油门踏板运动的更快速反应，这些优势的实现是因为排气脉冲不受其它汽缸脉冲的影响，并且洗缸不受其它汽缸排气脉冲的影响，排气脉冲更为独立。
➢涡轮的润滑及冷却润滑转速非常高的涡轮轴是由固定的滑动轴承瓦精确平衡和支持的。
此轴承设计需要高流速机油，以使轴在油层垫上旋转。
这些机油是从发动机润滑系统通过机油滤清适配器外壳上的特殊油线导槽提供的。
返回的油进入发动机接油盘。
轴与轴承套之间的密封由位于轴上的凹槽内的环（类似于活塞环）组成。
冷却涡轮压缩器具有水冷功能，可以有效地降低轴承室的温度。
通过温度降低来减少机油结碳的危险，以及冷却水经由气缸盖的一个管件流入而产生的损伤。
冷却水在通过轴承室之後，继续经由管道进入恒温器壳体。
当发动机熄火之後，冷却水泵停止，冷却水系统将借助热虹吸效应自我循环。
(图中显示发动机运行中冷却水流动情况)4.1.6 技术参数➢马力和功率曲线➢活塞数据重要事项在同一发动机上不得使用不同厂牌的活塞。
活塞的厂牌铸在活塞内侧。
活塞型号活塞直径是在距离活塞底缘9 毫米处与活塞销垂直测量的。
活塞活塞及缸径类别B207E/B207L/B207R中的活塞只有一种类别B207E/B207L/B207R中的汽缸只有一种类别4.2 发动机控制4.2.1 Trionic8概述●Trionic T8 控制组件(589) ●发电机(2)●点火开关(20)●刹车灯开关(29) ●发电机机油压力监视器(44) ●燃油液面传感器(46)●燃油泵电动机(323)●燃油泵继电器(102)●主继电器，发电机管理系统(229)●二次空气喷射泵继电器(324)●预热式含氧传感器继电器(443)●主保险丝盒，汽油发动机(727)●离合器开关，恒速控制器(133)●制动器开关，恒速控制器(134)●充气电磁阀(179a)●冷却液温度传感器(202)●空气流量传感器(205)●喷射器汽缸1-4 (206a-c)●发动机机油液面监视器(243)●带有整体功率级的点火线圈，汽缸1-4(320a-c)●EVAP碳罐净化阀(321)●二次空气喷射泵电动机(326)●空调压缩机继电器(156)●继电器，起动继电器(517) ●曲轴位置传感器(345)●油门位置传感器(379)●进气歧管绝对压力传感器(431) ●诊断输出，16脚，CARB (445) ●压力传感器，大气压力(539) ●EVAP压力传感器(585)●EVAP切断电磁阀(588)●前部预热式含氧传感器(592) ●后部加热式含氧传感器(593●排气温度传感器(602)●节气门体作动器(604)●废气压力减压电磁阀(605)●空调压力传感器(620)●进气管传感器(688)●CIM (703)●助力转向油压力传感器(739) ●CDM (740)Saab Trionic T8由Saab开发，是一套非常先进的发动机管理系统。
