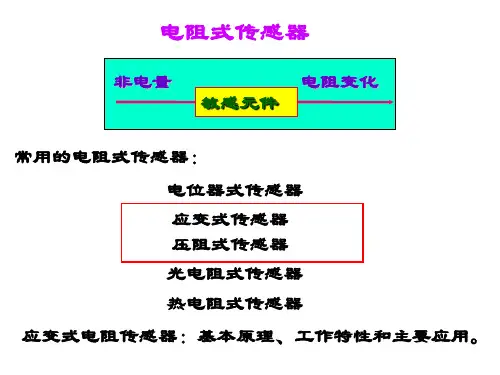

原因
(1)应变片的敏感栅具有一定温度系数; (2)应变片材料与测试材料的线膨胀系数不同。
3.4 电阻应变片的测量电路
单臂应变电桥
工作臂 双臂应变电桥 全臂应变电桥


电源
直流电桥:

交流电桥:

电源端对称
桥臂关系 半等臂电桥 输出端对称
全等臂电桥
3.4.1 直流电桥
平衡条件 R1R4=R2R3
n=R2/R1=R4/R3
常用金属薄膜应变片
金属应变片的基本结构
转换元件 F
敏感元件
二、半导体应变片结构 体型、薄膜型和扩散型
1、体型半导体应变片 半导体材料硅或锗晶体按一定方向切割成片状小
条,经腐蚀压焊粘贴在基片上制成。
体型半导体应变片的结构
2、薄膜型半导体应变片
通过薄膜制备技术,在带有绝缘层的试件上沉积 半导体材料薄膜而制成。
对电阻丝材料应有如下要求:
① 灵敏系数大,且在相当大的应变范围内保持常数; ②ρ值大; ③ 电阻温度系数小,以免环境温度变化改变其阻值; ④ 与铜线的焊接性能好,与其它金属的接触电势小; ⑤ 机械强度高, 具有优良的机械加工性能。
表3-1 常用金属电阻丝材料的性能
康铜是目前应用最广泛的应变丝材料,这是由于 它有很多优点:灵敏系数稳定性好,不但在弹性变形 范围内能保持为常数, 进入塑性变形范围内也基本上 能保持为常数;康铜的电阻温度系数较小且稳定,当 采用合适的热处理工艺时,可使电阻温度系数在 ±50×10-6/℃的范围内;康铜的加工性能好,易于焊 接, 因而国内外多以康铜作为应变丝材料。
Κ κ 卡帕 Kappa 介质常数 Λ λ 兰姆达 Lambda 波长(小写);体积 Μ μ 缪 Mu 磁导系数;微 ;放大因数(小写) Ν ν 纽 Nu 磁阻系数 Ξ ξ 克西 Xi Ο ο 奥米克戎 Omicron Π π 派 Pi 圆周率=圆周÷直径=3.1416 Ρ ρ 柔 Rho 电阻系数(小写) Σ σ 西格玛 总和(大写),表面密度;跨导(小写) Τ τ 陶 Tau 时间常数 Υ υ 宇普西隆 Upsilon 位移 Φ φ 斐(佛爱) Phi 磁通; 角 Χ x 西 Chi Ψ ψ 普西 Psi 角速;介质电通量(静电力线);角 Ω ω 欧米伽 Omega 欧姆(大写);角速(小写);

电位器式传感器标准版文档

电位器式传感器标准版文档

转式有单圈旋转式(图2-3-
2b)和多圈旋转式(2-3-2c)
两种。电刷由触头、臂、导
向及轴承等装置组成;触头
常用银、铂铱、铂铑等金属. 电刷臂用磷青铜等弹性较好 的材料;骨架常用陶瓷、酚 醛树脂及工程塑料等绝缘材
图2-3-2 电位器原理图 1—骨架 2—电刷 3—电阻丝 4—转
轴 5—接线端子
料。
河 南
第三讲 电位器式传感器




一、电位器式传感器的转换原理
技 术
二、电位器的结构与类型

三、电位器式传感器的应用






第三讲 电位器式传感器
一、电位器式传感器的转换原理
电位器的电压转换原理如图2-3-1所示。设直滑电位器
电阻体的长度为 l,电阻值为R,两端加(输入)电压为Ui,
电位器变组成分压比电路,则输出量是与压力成一定关系 的电压Uo为:
2、类型:
(1)线绕电位器 线绕电位器电阻元件由康铜丝、铂铱合金及卡玛丝等电阻丝
绕制,其额定功率范围一般为0.25~50W,阻值范围为 100Ω~100kΩ之间。当接触电刷从这一匝移到另一匝时,阻 值的变化呈阶梯式。
(2)非线绕电位器 1)合成膜电位器 其优点是分辨率较高,阻值范围很宽
(100Ω~4.7MΩ),耐磨性较好,工艺简单,成本低,线性 度好等;主要缺点是接触电阻大,功率不够大,容易吸潮,噪 声较大等。
2)金属膜电位器 金属膜电位器具有无限分辨力,接触电阻 很小,耐热性好,满负荷达70℃。与线绕电位器相比,它的分 布电容和分布电感很小,特别适合在高频条件下使用。它的噪 声仅高于线绕电位器。金属电位器的缺点是耐磨性较差,阻值 范围窄,一般在10~100Ω之间。由于这些缺点,限制了它的 使用范围。

传感器论文

传感器论文

第2章电阻式传感器电阻式传感器的基本原理是将被测物理量的变化转换成电阻值的变化,再经相应的测量电路和装置显示或记录被测量值的变化。

按其工作原理可分为电位器式、应变式和固态压阻式传感器三种。

2.1电位器式传感器电位器是一种人们熟知的机电元件,广泛用于各种电气和电子设备中。

在仪表与传感器中,它主要是作为一种把机械位移输入转换为与它成一定函数关系的电阻或电压输出的传感元件来使用的。

利用电位器作为传感元件可制成各种电位器式传感器,用以测定线位移或角位移,以及一切可能转换为位移的其他被测物理量参数,如压力、加速度等。

此外,在伺服式仪表中,它还可用作反馈元件及解算元件,制成各种伺服式仪表。

电位器的优点是结构简单、尺寸小、重量轻、输出特性精度高(可达0.1%或更高)且稳定性好,可以实现线性及任意函数特性;受环境因素(温度、湿度、电磁干涉、放射性)影响较小;输出信号较大,一般不需放大。

因此,它是最早获得工业应用的传感器之一。

伹它也存在一些缺点,主要是存在摩擦和磨损。

由于有摩擦,因而要求敏感元件有较大的输出功率,否则会降低传感器的精度,又由于有滑动触点及磨损,则使电位器的可靠性和寿命受到影响。

另外线绕电位器分辨力较低也是一个主要缺点。

目前电位器围绕着减小或消除摩擦、提高使用寿命和可靠性、提高精度和分辨力等而不断得到发展。

目前电位器虽然在不少应用场合已被更可靠的无接触式的传感元件所代替,但其某些独特的性能仍然不能被完全取代,在同类传感元件中仍然占有一定的地位。

电位器的种类极其繁多。

按其结构形式不同,可分为绕线式、薄膜式、光电式、磁敏式等。

在绕线电位器中,又可分为单圈式和多圈式两种。

按其特性曲线不同,还可分为线性电位器和非线性(函数)电位器两种。

如图2-1所示为常用电位器式传感器。

图2-1 电位器传感器2.1.1线性电位器1. 电位器的理想特性、灵敏度图 2-2所示为电位器式位移传感器原理图。

如果把它作为变阻器使用,且假定全长为max x 的电位器其总电阻为max R ,电阻沿长度的分布是均匀的,则当滑臂由A 向B 移动x 后,A 到滑臂间的阻值为max max x xR R x =若把它作为分压器使用,且假定加在电位器A 、B 之间的电压为max U ,则输出电压为max max x xU U x =图2-3所示为电位器式角度传感器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第2-1章 电位器式传感器
电位器是一种常用的机电元件,广泛应用于各种电器 和电子设备中。它是一种把机械的线位移和角位移输入 量转换为与它呈一定函数关系的电阻或电压输出的传感 元件,主要用于测量压力、高度和加速度等各种参数。
一、电位器式传感器的转换原理 二、电位器的结构与类型 三、电位器式传感器的应用
一、电位器式传感器的转换原理
U0

Ui l
x
图2-3-1 电位器的电压转换原理
对圆盘式电位器来说,Uo
与滑动臂的旋转角度成正比:

UO 360Ui
右图所示的360度圆 盘形电位器的中间焊片 为滑动片,右边焊片接 地,左边焊片接电源。
接地
二、电位器的结构与类型
1、结构:
电位器由电阻元件、电刷、骨
架等组成。
形式:直滑式(图2-3-2a)和旋
转式,旋转式有单圈旋转式(图
2-3-2b) 和 多 圈 旋 转 式 (2-3-2c)
两种。电刷由触头、臂、导向及
轴承等装置组成;触头常用银、
铂铱、铂铑等金属.电刷臂用磷青
图2-3-2 电位器原理图
铜等弹性较好的材料;骨架常用 陶瓷、酚醛树脂及工程塑料等绝
1—骨架 2—电刷 3—电阻丝 4—转 轴 5—接线端子
图2-3-4 摩托车汽油油位传感器
缘材料。
2、类型:
(1)线绕电位器 线绕电位器电阻元件由康铜丝、铂铱合金及卡玛丝
等电阻丝绕制,其额定功率范围一般为0.25~50W, 阻值范围为100Ω~100kΩ之间。当接触电刷从这一匝 移到另一匝时,阻值的变化呈阶梯式。 (2)非线绕电位器
1)合成膜电位器 其优点是分辨率较高,阻值范围 很宽(100Ω~4.7MΩ),耐磨性较好,工艺简单,成 本低,线性度好等;主要缺点是接触电阻大,功率不够 大,容易吸潮,噪声较大等。
在弹性元件的自由端处 安装滑线电位器,滑线电位 器的滑动触点与自由端连接 并随之移动,自由端的位移 就转换为电位器的电信号输 出。
图2-3-3 电位器式弹性压力计
当被测压力p增大时,弹簧管撑直,通过齿条带动齿轮转动,
从而带动电位器的电刷产生角位移。2、摩托车汽油油位传 感器
如图2-3-4所示为 摩托车汽油油位传感 器,它由随液位升降 的浮球经过曲杆带动 电刷位移,将液位变 成电阻变化。
2)金属膜电位器 金属膜电位器具有无限分辨力,接触 电阻很小,耐热性好,特别适合在高频条件下使用。它的 噪声仅高于线绕电位器。金属电位器的缺点是耐磨性较差, 阻值范围窄,一般在10~100Ω之间。由于这些缺点,限 制了它的使用范围。 (3)导电塑料电位器 导电塑料电位器又称实心电位器, 耐磨性很好,使用寿命较长,允许电刷的接触压力很大, 在振动、冲击等恶劣环境下仍能可靠地工作。此外,它的 分辨率较高,线性度较好,阻值范围大,能承受较大的功 率。导电塑料电位器的缺点是阻值易受湿度影响,故精度 不易做得很高。导电塑料电位器的标准阻值有1kΩ、2kΩ、 5kΩ和10kΩ,线性度为0.1%和0.2%。
(4)导电玻璃釉电位器 导电玻璃釉电位器又称金属 陶瓷电位器,它的耐高温性和耐磨性好,有较宽的阻 值范围,电阻湿度系数小且抗湿性强。导电玻璃釉电 位器的缺点是接触电阻变化大,噪声大,不易保证测 量的高精度。
三、电位器式传感器的应用
1、弹性压力计
弹性压力计信号多采 用电远传方式,即把弹性 元件的变形或位移转换为 电信号输出。
