视频眼镜中微显示器技术：LCD、LCoS、OLED和MEMS
视频眼镜中微显示器技术：LCD、LCoS、OLED和MEMS网上经常出现一些关于微显示器（microdisplay）的应用名词，例如头盔显示器（Head Mounted Display， HMD）、 头戴显示器（Head Mounted Display，HMD）、视频眼镜（iWear、video glasses）、眼镜影院（eyescreen、iTheater）等。
其实，这些形形色色、拥有时尚外观的便携式数码产品所指的是同一技术——微显示器（microdisplay），也正是它推动着头盔显示产品的演进，一步步发展成头戴式、眼镜式，即目前大家看到的视频眼镜等。
在头盔显示器的演进过程中，其动力主要是微显示器技术的进步。
按照显示模块工艺的不同，我们可以将微显示器分为LCD、LCoS、OLED和MEMS四种。
LCD微显技术有源矩阵液晶显示器（AMLCD）属于透射型微显示技术，其背光源发出的光在经过每一像素时受到液晶单元的调制，而液晶单元受显示屏上晶体管的控制。
这种微显示器有用多晶硅晶体管的，也有用单晶硅晶体管的。
AMLCD是一种成熟的显示技术，其工艺与目前的CMOS兼容。
AMLCD微显示方案有美国高平公司（Kopin）的Cyberdisplay方案，合作企业有深圳东方景等公司、日本Scalar公司、Tekom、三菱电机、奥林巴斯（Olympus）公司、美国Microoptical公司、Yello Mosquito公司等。
高平公司在AMLCD微显方面拥有多项专利：IC剥离（lift-off）工艺、低电压LCD技术、多区域垂直排列（multi-domain vertical alignment，MVA）。
早在2005年，高平就与晶门科技结成市场推广联盟，借助于晶门科技（Solomon Systech）的强大渠道优势，目前中国市场上的AMLCD视频眼镜产品大多采用了高平公司方案。
在日本，微显示器用透射式LCD面板制造大厂SONY，自1987年起就有头盔显示器的构想，1991年起先从投影显示器技术着手，1996年开始有商品发售，当时的头盔形式显示器已被修改成大型眼罩式，到了1998年底，SONY已经有0.55吋、18万画素数的LCD面板做为影像源，其PLM-S700产品的显示器部分重量已经可以减轻到95克，并利用偏心光学曲面设计的透镜， 显示相当于人眼2m前52吋的大画面。
除了SONY，Olympus也有相似的产品推出，同样使用0.55吋穿透式LCD 面板，其Eye-Trek系列的FMD-700产品的显示器重量减为85克，SONY与Olympus的产品设计是作为DVD player、游戏机等视觉娱乐外围配备。
LCoS微显技术LCoS（Liquid Crystal on Silicon）是将半导体与LCD技术相结合的反射式液晶投影新技术，最大特色在于基底的材质是单晶硅，因此拥有良好的电子移动率，而且单晶硅可形成较细的线路，是比较容易实现高分辨率的投影结构，反射式成像也不会因光线穿透面板而大幅降低光利用率，因此提升了光效率。
LCoS微显示器利用外部光源，当光从微显示器表面反射时被调制。
LCoS器件的有源控制电路采用CMOS工艺，然后生成液晶层作为反射器，LCoS微显示器可以利用约85%的表面积来反射光，光栅利用系数比较高。
对反射光的调制由加到液晶的电压来控制。
由于继承了LCD技术的优点，同时也克服了LCD的不足之处，所以LCoS拥有诸多LCD所不具备的优点，在理论上具有产品结构简单，低成本等优势，基于LCoS器件的显示技术是最近关注的重点之一。
目前，LCoS微显示器方案供应商有JVC公司、台湾微型影像股份有限公司（Taiwan MicroDisplay）、台湾Himax公司、Varitronix、HOLOEYE Systems公司，以及FLCoS方案供应商Displaytech公司等。
2009年5月，美光科技公司（Micron Technology）收购了Displaytech公司，双方的目标是开启一个“以前不被大家注意”的规模市场，并随后推出了MT7DMQV3A FLCoS微显示模块。
（1）JVC公司的D-ILA技术JVC从90年代中期开始就涉足于LCoS的研究开发，是最早投入LCoS技术开发的厂商之一，其独立开发的D-ILA（Direct-drive Image Light Amplifier）直接驱动图像光源放大器芯片就属于LCoS 技术。
2006年，JVC继推出0.7吋1080p芯片后，推出0.7吋1080p芯片，其D-ILA芯片形成了五种规格，分别是1.7吋4K芯片、1.3吋QXGA等级芯片、0.82吋1080p芯片、0.7吋1080p芯片、以及0.7吋720p芯片。
JVC的LCoS技术叫作D-ILA硅晶芯片， 其中的液晶板将晶体管作为像素点液晶的开关控制单元做在一层硅基板上，硅基板（也称反射电极层）位于液晶层的下面，用于像素地址寻址的各种控制电极和电极间的绝缘层位于硅基板的下面，因此整个结构是一个3D立体排列方式。
D-ILA技术改变了传统LCoS制造工艺，对液晶层和配向膜工艺从根本上进行了重新开发，将传统的液晶层水平排列改为了垂直排列、而更从无机物中提取了全新的配向膜材料。
延长了芯片的使用寿命。
采用D-ILA技术的液晶板的光圈比率可以达到93%，在相同尺寸的液晶板上D-ILA技术可以实现更高的分辨率。
D-ILA技术已经极为成熟，目前最新的0.7吋D-ILA三片式液晶面板能实现1080p的全高清输出，亮度为800流明，真实对比度高达10000:1（在不使用动态光圈的情况下）。
据Fuji Chmera统计，JVC公司的LCoS面板在投影领域的市场高达75%。
（2）Displaytech公司的FLCoS微显示器在LCoS技术的基础上，Displaytech公司开发出了铁电版LCoS（Ferroelectric LCoS）微显示器，能够利用高量产的互连和封装技术实现小外形尺寸、低功耗和低成本。
与传统的向列液晶的开关时间在10ms范围相比，FLCoS微型显示器的开关时间小于100us，这是它与其它微型显示器的差异所在。
快速的开关速度使人们能够在CMOS硅裸片的表面上覆盖一层FLC以生成全彩显示。
CMOS 电路与标准的视频输入接口，并利用CMOS工艺在金属的顶层实现点阵式反射镜面。
根据由CMOS电路施加在点阵金属上的电压，FLC材料与通过该材料的光线相互作用，要么旋转极化光，要么不旋转极化光。
FLCoS微型显示器利用FLC的快速来生成由红、绿和蓝（RGB）图像组成的高帧速率序列，然后，由人眼合成为完整的彩色图像。
因为FLCoS微型显示器采用的是CMOS 工艺，所以，它可以采用大量的互连和封装技术来制造，而这跟小尺寸、低功耗及消费定价模型是一致的。
对眼镜应用来说，一项绝对的要求是利用单一面板生成全彩显示。
FLCoS面板具有非常快速开关速度，能够产生顺序彩色显示所需要的非常高的帧速率，能够在每一个像素大于90%的孔径上创建想要的色彩，从而产生类似全息的图像。
另外，利用生成较宽彩色域的三色LED，FLCoS面板产生更接近生活的色彩。
2009年5月，美光科技公司（Micron Technology）收购了Displaytech公司，并推出了MT7DMQV3A-A1S FLCoS微显示模块。
过去6年中，Displaytech公司交付使用的FLCoS微型显示器超过了1400万套。
由于受FLC(Ferroelectric Liquid Crystal）专利的限制，FLCoS微显示方案由美国Displaytech公司独家提供。
OLED微显技术有机发光二极管（OLED）相对较新，同场致发射（FE）、电致发光（EL）一样，OLED也属于发光型微显技术，目前已经能跟LCD和LCoS技术在价格和性能上进行竞争。
OLED在头戴显示器应用领域有非常大的优势：清晰鲜亮的全彩显示、超低的功耗等，是头戴式显示器发展的一大推动力。
例如，四川虹视显示技术有限公司的HMD-481E、HMD-481ED、HMD-321E 头戴显示器就采用了OLED微显示技术，其驱动芯片采用晶门科技的SSD13XX、SES114、LDS517等驱动IC，能够提供近100万像素的清晰立体影像，加上附设在神奇幻像镜两侧的立体声耳机，感觉好似于中央座位欣赏立体影片。
OLED显示器可以使用小有机分子或聚合物。
其中，聚合物技术（Polymer OLED，简称P-OLED）允许制造更大屏幕尺寸的显示器，也可在更低的电压下工作，而且比基于小分子的显示器功耗更低，因为它无需真空淀积处理所需的遮蔽掩模，如Micro Emissive Displays（MED）公司推出的eyescreen技术。
同时，一种新技术——主动矩阵有机发光二极管（AMOLED）能在硅基片上用淀积法生成有机发光层已经出现，可以实现完全透明的眼镜型设计，不过尚处于商业化生产的初期阶段，主要开发商有美国eMagin公司。
MEMS微显技术微机电系统（MEMS）技术已经在硅基片上构成了完整的微显示器，无须制造附加的上层结构。
从定义即可看出，MEMS内部可以包含微型的可动的机械部件，这些部件由控制电压操作。
其中，Microvision公司的Eyewea产品采用了其专用的集成光学模块（IPM）。
IPM组合了Microvision 公司的专利技术MEMS扫描器、激光源、光学镜头和系统控制芯片。
穿戴式电子正在向我们走来虽然视频眼镜目前还没有流行，但是这并不妨碍其商业前景，因为穿戴式电子(wearable electronics)前景不可估量，这也正是AMOLED技术真正的“杀手级”应用。
OLED显示器厂商们预计，近几年内将会出现可弯曲的、完全透明的OLED显示器。
在应用端，苹果（Apple）、诺基亚、摩托罗拉（Motorola）均储备有相关专利。
其中，摩托罗拉的专利实际上是台头戴式手机；诺基亚的专利是可以当键盘用，并能像手镯一样戴在腕上的手机，并在2008年进行了展示；苹果的专利申请是头戴显示器（HMD）。
苹果指出，OLED以及LCoS微型显示器存在的缺点是寿命、分辨率、幻觉效应（rainbow effect）以及其他问题，MEMS/laser系统可能存在的潜在问题在于安全性以及功耗。
苹果解决上述担忧的能力，将是决定其iGlasses头戴显示器产品是否成真与何时问世的关键。
CRTLCDDLP及LCOS投影技术优势对比
CRTLCDDLP及LCOS投影技术优势对比
CRT技术：
1、相对低廉的成本：CRT技术是被广泛应用的最先进的投影技术，
其价格相对较低，有效地帮助客户省钱。
2、更高的图像清晰度：CRT技术有更好的分辨率，可以提高图像的
清晰度。
3、支持大型显示屏：CRT技术可以支持较大的显示屏，最大可达150
英寸。
LCD技术：
1、更低的热量：LCD技术带来的更低的热量，使得投影机更加稳定，无需外加的散热设备。
2、更高的色彩复原度：LCD技术可以提供更高的色彩复原度，更真
实的图像，更强烈的色彩变化。
3、更加良好的传输性能：LCD技术可以允许投影仪更加灵活，从而
改善图像的传输性能。
DLP技术：
1、更宽的色彩范围：DLP技术可以提供更宽的色彩范围，带来更丰
富的色彩表现。
2、更低的成本：DLP技术的成本相对较低，使得投影价格更有吸引力。
3、更低的功耗：DLP技术也具有更低的功耗，可以有效降低能耗，节约成本。
LCOS技术：
1、更长的寿命：LCOS技术可以提供更高的耐用性，可以提供更长的寿命。
2、更低的能耗：LCOS技术具有更低的能耗，可以提高亮度，有效减少热量。
3、更强的反应速度：LCOS技术可以提供更快的反应速度，从而实现更流畅的图像播放。
2023年LCOS显示芯片行业市场前景分析
2023年LCOS显示芯片行业市场前景分析
随着科技的不断进步，显示技术也在不断的发展和改进，市场上出现了多种不同类型的显示技术，其中，LCOS（液晶品质光学投影显示）显示技术被认为是一种高端的
显示技术，它具有良好的色彩还原度，高清晰度，适合大屏幕显示等优点，在高清电视、投影机、虚拟现实等方面有广泛的应用。
未来市场前景看好，以下是LCOS显示芯片行业市场前景分析。
一、市场需求持续增长
当前，随着智能家居、智慧城市等领域的不断推进，人们对高清晰度显示技术的需求越来越高。
LCOS显示技术具有良好的色彩还原度，高清晰度和高亮度等优点，因此，未来市场需求将有望持续增长，特别是在互动娱乐和虚拟现实方面，LCOS显示技术
的应用将越来越广泛。
二、技术不断升级，产业链日益完善
目前，国内外LCOS显示技术的各个领域的研究和开发已经非常成熟，技术不断升级，新产品推陈出新。
同时，以三星电子、索尼公司为代表的产业链也日益完善，为行业的发展提供了强劲的支持。
三、应用案例多，未来市场广阔
目前，在消费电子、商业投影、汽车、医疗和工业等领域，LCOS显示技术都有广泛
的应用，而且应用案例多，未来市场广阔。
尤其是在远程医疗、智能家居和自动驾驶等领域，无疑将成为LCOS显示技术的重要应用领域。
四、政策支持力度不断加大
当前，国家对新兴产业的支持力度越来越大，尤其是在科技创新和绿色发展方面，政策的扶持无疑将为LCOS技术的研发和推广提供有力保障。
总之，LCOS显示芯片行业市场前景看好，未来发展远景广阔。
但同时，行业竞争也日益激烈，企业需要加强技术研发，提高产品质量，确保在市场竞争中优势地位。

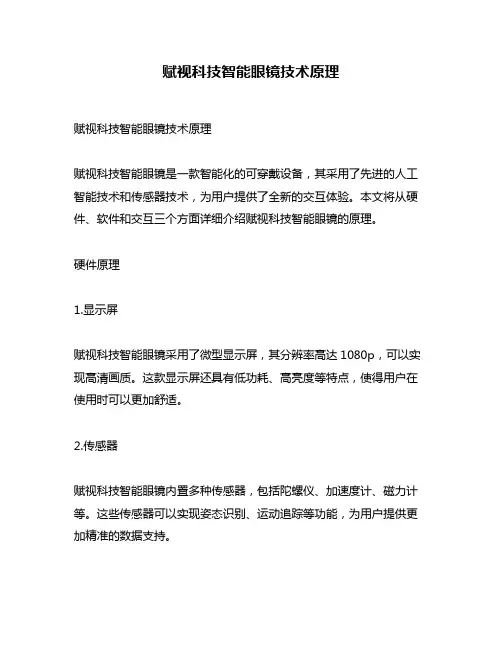

赋视科技智能眼镜技术原理
赋视科技智能眼镜技术原理赋视科技智能眼镜技术原理赋视科技智能眼镜是一款智能化的可穿戴设备，其采用了先进的人工智能技术和传感器技术，为用户提供了全新的交互体验。
本文将从硬件、软件和交互三个方面详细介绍赋视科技智能眼镜的原理。
硬件原理1.显示屏赋视科技智能眼镜采用了微型显示屏，其分辨率高达1080p，可以实现高清画质。
这款显示屏还具有低功耗、高亮度等特点，使得用户在使用时可以更加舒适。
2.传感器赋视科技智能眼镜内置多种传感器，包括陀螺仪、加速度计、磁力计等。
这些传感器可以实现姿态识别、运动追踪等功能，为用户提供更加精准的数据支持。
3.摄像头赋视科技智能眼镜配备了720p高清摄像头，可以实现拍照、录像等功能。
此外，在人脸识别等应用场景中也起到了重要作用。
4.音频模块赋视科技智能眼镜内置麦克风和扬声器，可以实现语音交互、音乐播放等功能。
此外，还支持蓝牙耳机连接，为用户提供更加便捷的使用体验。
软件原理1.操作系统赋视科技智能眼镜采用了自主研发的操作系统，基于Android系统进行开发。
这款操作系统具有高度的可定制性和兼容性，可以满足不同用户的需求。
2.人工智能算法赋视科技智能眼镜内置多种人工智能算法，包括语音识别、图像识别、自然语言处理等。
这些算法可以实现语音交互、人脸识别等功能，并且不断优化提升用户体验。
3.应用程序赋视科技智能眼镜支持多种应用程序下载和安装，包括社交、娱乐、工具等类型。
这些应用程序可以为用户提供更加丰富的使用场景和功能。
交互原理1.手势控制赋视科技智能眼镜支持手势控制，在没有外部设备的情况下可以实现拍照、调整音量等功能。
这种交互方式使得用户在使用时更加方便快捷。
2.语音交互赋视科技智能眼镜支持语音交互，用户可以通过语音指令实现各种功能。
此外，赋视科技智能眼镜还支持多语言识别，可以满足不同用户的需求。
3.触控操作赋视科技智能眼镜支持触控操作，用户可以通过手指在显示屏上滑动、点击等方式进行操作。

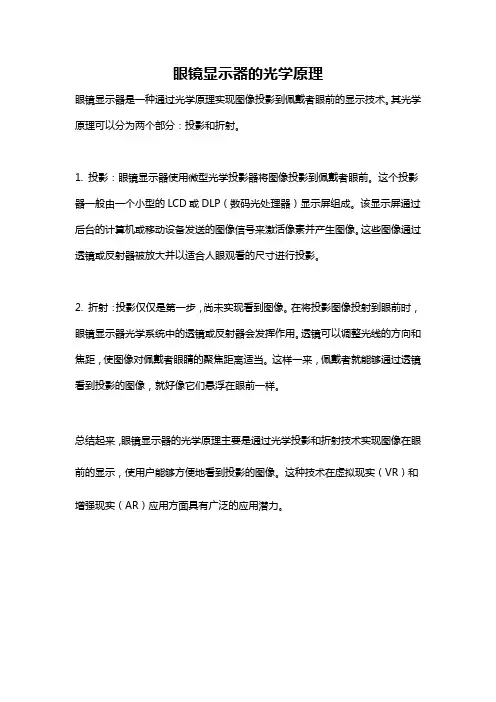

眼镜显示器的光学原理
