三元共聚硅油的应用性能分析
嵌段改性硅油ZYA-B

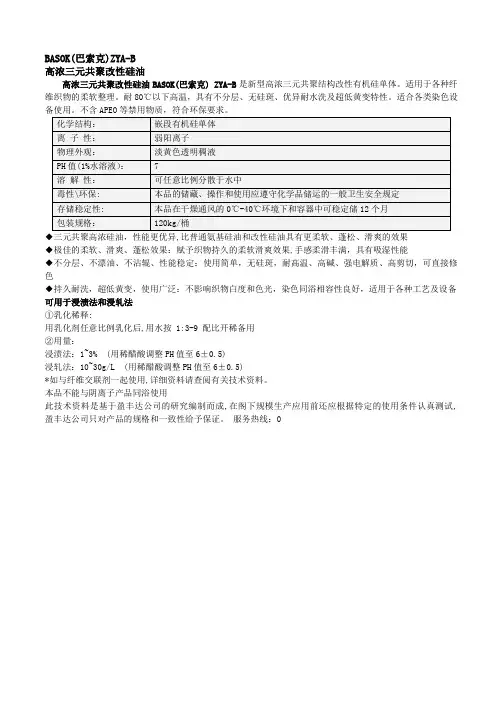

BASOK(巴索克)ZYA-B
高浓三元共聚改性硅油
高浓三元共聚改性硅油BASOK(巴索克) ZYA-B是新型高浓三元共聚结构改性有机硅单体。
适用于各种纤维织物的柔软整理。
耐80℃以下高温，具有不分层、无硅斑、优异耐水洗及超低黄变特性。
适合各类染色设备使用。
不含APEO等禁用物质，符合环保要求。
◆三元共聚高浓硅油，性能更优异,比普通氨基硅油和改性硅油具有更柔软、蓬松、滑爽的效果
◆极佳的柔软、滑爽、蓬松效果：赋予织物持久的柔软滑爽效果,手感柔滑丰满，具有吸湿性能
◆不分层、不漂油、不沾辊、性能稳定：使用简单，无硅斑，耐高温、高碱、强电解质、高剪切，可直接修色
◆持久耐洗，超低黄变，使用广泛：不影响织物白度和色光，染色同浴相容性良好，适用于各种工艺及设备可用于浸渍法和浸轧法
①乳化稀释:
用乳化剂任意比例乳化后,用水按 1:3-9 配比开稀备用
②用量：
浸渍法：1~3% (用稀醋酸调整PH值至6±0.5)
浸轧法：10~30g/L (用稀醋酸调整PH值至6±0.5)
*如与纤维交联剂一起使用,详细资料请查阅有关技术资料。
本品不能与阴离子产品同浴使用
此技术资料是基于盈丰达公司的研究编制而成,在阁下规模生产应用前还应根据特定的使用条件认真测试, 盈丰达公司只对产品的规格和一致性给予保证。
服务热线：0。
超高分三元共聚物流变特性及驱油性能
超高分三元共聚物流变特性及驱油性能祝仰文【摘要】常规水解聚丙烯酰胺在高温高盐油藏下粘度较低,将2-丙烯酰胺-2-甲基丙磺酸耐温抗盐单体引入聚丙烯酰胺主链制备超高分三元共聚物是提高聚合物耐温抗盐特性的有效方法.对比研究常规水解聚丙烯酰胺和含2-丙烯酰胺-2-甲基丙磺酸单体的超高分三元共聚物的基本物化性能、流变特性及驱油效果.在模拟水总矿化度为32 868 mg/L的条件下,与常规水解聚丙烯酰胺相比,超高分三元共聚物流体力学有效直径增加30%以上,分子链更加舒展,网络结构更加完整,粘度提高1倍以上.流变特性研究表明,超高分三元共聚物剪切流变方程中增稠系数提高2倍,假塑性指数降低22%,因此,超高分三元共聚物具有更高的粘弹性,在地层运移时产生的拉伸粘度提高1倍以上.双管物理模拟驱油实验结果表明,常规水解聚丙烯酰胺提高采收率仅为15.7%,超高分三元共聚物提高采收率达24.1%,驱油效果更好,具有良好的应用前景.【期刊名称】《油气地质与采收率》【年(卷),期】2018(025)006【总页数】6页(P78-83)【关键词】高温高盐油藏;超高分三元共聚物;剪切流变;拉伸流变;驱油效果【作者】祝仰文【作者单位】中国石化胜利油田分公司勘探开发研究院,山东东营257015【正文语种】中文【中图分类】TE357.46+1根据进行化学驱的难易程度，将胜利油田油藏分为3类。
一类和二类油藏由于温度和矿化度相对较低，现场化学驱效果显著，截至2017年，化学驱累积增油量已超过2 950×104t。
三类油藏由于温度、矿化度及钙镁离子质量浓度均较高，常规部分水解聚丙烯酰胺（HPAM）在该类油藏条件下增粘性及耐温抗盐性均较差［1］，无法满足三类油藏化学驱技术要求。
目前，新型耐温抗盐驱油剂的研发主要有2大方向，一是对聚丙烯酰胺进行改性，合成改性聚丙烯酰胺，二是利用小分子或大分子间的自组装形成超分子驱油剂［2］。
对常规聚丙烯酰胺进行改性是当前研究的热点，改性方法是在合成过程中引入刚性环状基团［3-4］、疏水缔合基团［5-6］或者耐温抗盐基团［7］和丙烯酰胺共聚。
新型三元共聚嵌段硅油的合成及应用研究
新型三元共聚嵌段硅油的合成及应用研究下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!Certainly! Here's a structured demonstration article based on the topic "Synthesis and Application Research of Novel Triblock Copolymer Silicone Oil":新型三元共聚嵌段硅油的合成及应用研究。
三元共聚硅油密度

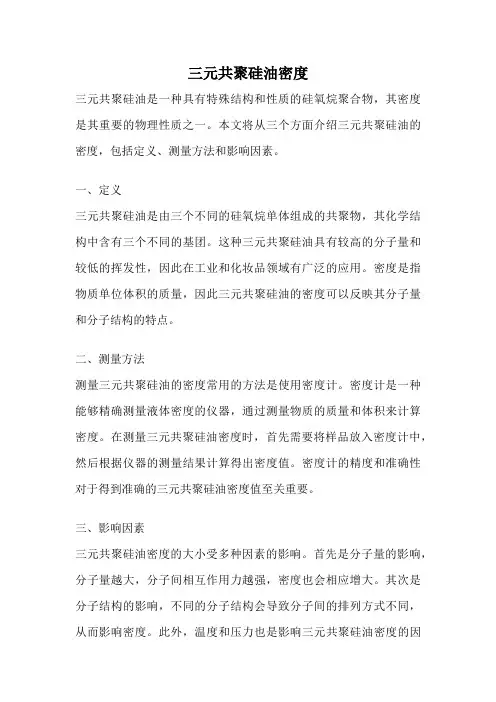

三元共聚硅油密度
三元共聚硅油是一种具有特殊结构和性质的硅氧烷聚合物，其密度是其重要的物理性质之一。
本文将从三个方面介绍三元共聚硅油的密度，包括定义、测量方法和影响因素。
一、定义
三元共聚硅油是由三个不同的硅氧烷单体组成的共聚物，其化学结构中含有三个不同的基团。
这种三元共聚硅油具有较高的分子量和较低的挥发性，因此在工业和化妆品领域有广泛的应用。
密度是指物质单位体积的质量，因此三元共聚硅油的密度可以反映其分子量和分子结构的特点。
二、测量方法
测量三元共聚硅油的密度常用的方法是使用密度计。
密度计是一种能够精确测量液体密度的仪器，通过测量物质的质量和体积来计算密度。
在测量三元共聚硅油密度时，首先需要将样品放入密度计中，然后根据仪器的测量结果计算得出密度值。
密度计的精度和准确性对于得到准确的三元共聚硅油密度值至关重要。
三、影响因素
三元共聚硅油密度的大小受多种因素的影响。
首先是分子量的影响，分子量越大，分子间相互作用力越强，密度也会相应增大。
其次是分子结构的影响，不同的分子结构会导致分子间的排列方式不同，从而影响密度。
此外，温度和压力也是影响三元共聚硅油密度的因
素。
一般来说，随着温度的升高，分子热运动增加，密度会减小；而随着压力的增加，分子间的相互作用力增大，密度也会增大。
三元共聚硅油的密度是其重要的物理性质之一。
通过密度的测量可以了解三元共聚硅油的分子量和分子结构等特点。
同时，三元共聚硅油密度的大小受到分子量、分子结构、温度和压力等因素的影响。
对于研究和应用三元共聚硅油具有重要的参考价值。
丞峰-三元共聚硅油 C022
三元共聚硅油C022产品概述：三元共聚硅油C022是以现今最先进的有机硅改性技术研制成功的特种纺织整理柔软剂。
它拥有崭新的改性有机硅化学结构，在一条直链上嵌上了聚醚、硅氧烷、多胺三个官能团聚合而成，是一款针对性的产品，柔软性能在柔软系列卓越领先，可单用也可与阳、非离子性复配使用，从而满足客户的特定要求。
特性与优势：1.应用广泛手感极佳，能提供类似反应型弹性体的整理效果；2.具有卓越的自乳化性能，不需要添加乳化剂直接开稀使用；3.整理后的织物蓬松、柔软、滑糯、丰满、自然柔软效果更为突出；4.在操作过程中完全不存在传统硅油的粘辊、粘缸、漂油、破乳的现象；5.极低黄变、特别适合白色、浅色增白织物的柔软整理；6.耐高温、高酸碱、电解质、高剪切、不分层、能稳定、使用简单；7.赋予化纤织物良好的亲水性、吸湿性、透气性以及抗静电性；8.能赋予持久耐洗的柔软、滑爽、蓬松、挺弹风格，并能提高织物的撕裂强度；9.对含腈纶、纤维、晴纶、羊绒、棉、丝类、涤纶、尼龙的织物柔软效果更佳；10.该产品绿色环保型助剂，不含APEO、NPEO，符合GB环保标准；11.本产品以为柔软主，滑爽、蓬松为辅。
性质：外观：微黄/淡白乳液离子性：弱阳离子PH值：6.0-7.0 化学成分：聚醚、硅氧烷、多胺应用范围：1.染厂棉、丝、毛、涤纶、晴纶等合成纤维纱线及织物的后整理；2.洗水厂的牛仔服、水洗布、毛衫等柔软整理；3.毛巾厂使用，可使整理后的毛巾丰满、蓬松、增厚；4.针织厂的针织物在定型之前柔软处理，可使布料拉至所需幅度宽并不易变形；开稀及操作工艺：开稀参考（三元共聚硅油C022按照1：10开稀为例）稍微搅拌，原料配比三元共聚硅油C022：10KG，水100 KG工艺流程：在搅拌桶中加入100KG水，用木棒搅拌，慢慢加入10KG三元共聚硅油C022，搅拌1-3分钟，即可包装备用或使用。
浸渍法：三元共聚硅油C022开稀液： 2-5%(o.w.f) 浴比： 1：10～15温度：常温时间： 15～30minPH低于6.0时，效果更佳。
亲水软滑型三元嵌段硅油GH-15的合成与应用性能
亲水软滑型三元嵌段硅油GH-15的合成与应用性能袁洁;贺江平;贾爱平;李冬;汤海龙【摘要】GH-1000制备端环氧硅油的条件为100~110℃反应2~3 h,升温到135~140℃保温1 h后,制得相对分子质量为15000的端环氧硅油,再与聚醚胺和改性剂反应生成亲水软滑型三元嵌段硅油GH-15.手感达5级,与市售柔软剂相比高0.5级以上,亲水性好、配伍性强、稳定性好.【期刊名称】《染整技术》【年(卷),期】2017(039)004【总页数】5页(P32-36)【关键词】GH-1000;端环氧硅油;亲水;软滑;三元嵌段【作者】袁洁;贺江平;贾爱平;李冬;汤海龙【作者单位】西安工程大学纺织与材料学院,陕西西安 710048;西安工程大学纺织与材料学院,陕西西安 710048;清远西贝精细化工有限公司,广东清远 511599;清远西贝精细化工有限公司,广东清远 511599;清远西贝精细化工有限公司,广东清远511599【正文语种】中文【中图分类】TS195.2+3市场上普遍应用的亲水硅油是采用含氢硅油与烯丙基缩水甘油醚加成反应的产物，此类硅油亲水性较好，但是，硅油分子链上不含极性较强的基团如氨基、仲氨基等，所以，整理后织物的手感和耐洗性都比较差[1]。
有研究者试图将氨基偶联剂接入上述亲水硅油中，但是，引入的氨基偶联剂使得硅油大分子链规整度下降，支化严重，与合成纤维之间的作用力降低，因此，这类亲水硅油在合成纤维上的柔软性及耐洗性难以满足需求[2]。
生产三元嵌段共聚硅油的过程中，可以通过调节聚醚基团与二甲基硅氧烷链段的比例提高硅油的亲水性[3]。
三元共聚有机硅的结构随着原料结构的不同、投料比例的不同更是千变万化，开辟了有机硅研究领域的新途径[4]。
织物：纯棉织物，丝光棉，竹节纱。
试剂：八甲基环四硅氧烷（D4，工业级，美国道康宁公司），环氧双封头扩链体GH-1000（分析纯，常州广华化工新材料有限公司），四甲基氢氧化铵（分析纯，沧州信联化工有限公司），聚醚胺（分析纯，张家港天瑞化工有限公司），异丙醇、改性剂、冰醋酸、干湿摩擦提升剂8511、增白剂VBL、纯碱、元明粉（工业级，清远西贝精细化工有限公司），亲水硅油8810和8814（工业级，中山三江科技有限公司）。
新型三元共聚嵌段硅油的合成及应用研究
硅氧烷的平衡化
两种平衡
分子量平衡
酸法反应活性大小为：MM>D4，无粘度高峰。 碱法反应活性大小为：D4>MM，有粘度高峰。
基团的分布平衡
延长反应时间 采用混合环体
18
硅氧烷的平衡化
平衡化制备多基团硅油
乙烯基硅油+三氟丙基硅油 → 乙烯基氟硅油 乙烯基硅油+苯基硅油 → 乙烯基苯基硅油 含氢硅油+苯基硅油 → 含氢苯基硅油 乙烯基环体+甲基环体+水→羟基乙烯基硅油 苯基环体+甲基环体+水→羟基苯基硅油 …………….
硅氧烷的平衡化 硅氧烷的官能团缩合 硅氢加成反应
12
硅氧烷的平衡化
硅氧硅键（Si-O-Si）在亲核或亲电 试剂的作用下发生断键
断裂的键重新组合成新的硅氧硅键 形成各种组成物的动态平衡 含有硅氧硅键（Si-O-Si）的有机硅
化合物都能够参与平衡反应
13
硅氧烷的平衡化
平衡化反应常用的催化剂
CH3
CH3
CH3
CH3
OH-
CH3
CH3
CH2CH2CH2NHCH2CH2NH2 CH3
CH3 Si O Si O Si
O
Si CH3
CH3
CH3 m CH3
n
CH3
36
常见硅油介绍
乙烯基硅油
CH3
CH3
CH3
CH3
CH2=CH
Si
O
Si
O Si m
O Si n
CH=CH2
常见结构单CH3元 CH3
水性；防粘性及消泡性等
最重要的商品硅油（201，DC200,KF96,TSF451） 采用平衡化反应制备 常采用粘度表征硅油的聚合度，用粘
三元共聚物降滤失剂在无侵害钻井液中的作用
三元共聚物降滤失剂在无侵害钻井液中的作用随着油气钻探技术的不断更新，人们对无侵害钻井液的研究也越来越深入。
无侵害钻井液具有污染小、环保、安全等优点，但是钻井中会有滤失现象，影响钻井的效率和效果。
随着研究的深入，发现三元共聚物是一种优良的降滤失剂，本文将从三个方面分析三元共聚物在无侵害钻井液中的作用。
一、三元共聚物的结构和特点三元共聚物是一种由三种单体组成的聚合物，分别是丙烯酰胺、丙烯酸和羟乙烯基丙烯酸酯。
三元共聚物具有优异的抗高温、抗盐度、抗酸碱性和抗压缩性能。
其独特的结构使得它能够形成一种高效率的降滤失剂。
二、三元共聚物的降滤失机制三元共聚物中的羧酸根离子可与钙离子等防止滤失措施中的阻塞物发生离子交换反应，从而促成钙离子在钻井液中的溶解成度增加，在管壁和地层石料之间产生强烈的吸附作用，形成阻塞作用，避免了地层水的大量渗漏。
三、三元共聚物的应用效果评价三元共聚物作为一种降滤失剂，已经在无侵害钻井液中得到了广泛应用。
实验结果表明，三元共聚物能够显著地降低钻井液的滤失量，降低钻井成本，缩短钻井周期，提高钻井效率。
此外，它对防止井口塌陷、减少环境污染也起到了积极的作用。
结论因此，三元共聚物作为一种优良的降滤失剂，能够有效地降低钻井液的滤失量，提高钻井效率和成本效益，减少环境污染，是一种值得推广和应用的降滤失剂。
在使用三元共聚物作为降滤失剂后，需要对其效果进行评估和监测。
对于钻井液的滤失量和钻井效率等指标，可以通过实验、观察和数据分析等方法进行检测和评估。
严格控制钻井液的滤失量和提高钻井效率，能够减少钻井中的时间浪费和成本支出，提高钻井质量并降低环境污染的程度。
实验室试验实验室试验可以模拟模拟钻井液在施工过程中的不同情况，例如模拟不同地层下的渗透性和孔隙度等环境。
实验过程需要控制好实验设备和试验条件，以保证实验结果的准确性和可靠性。
通过实验测试，可以得出三元共聚物对于不同类型钻井液的降滤失效果，从而确定最佳的应用条件、配比以及稀释程度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三元共聚硅油的应用性能分析摘要：本文以JL-4610和JL-4615为例，对三元共聚硅油的应用性能进行了分析。
通过对其手感、黄色变、摩擦耐洗牢度、抗静电性、与分散染料同浴染色及稳定性这六方面的探讨，揭示了三元共聚硅油手感滑软，黄色变小，牢度好，稳定性高等优点，适合在染整后整理中广泛应用。
关键词：三元共聚硅油应用性能分析引言在纺织印染助剂中，柔软剂是整理助剂中的一个大类，品种多，产量大。
从化学纤维的纺丝、拉伸、卷筒、编织或纤维素纤维的制条、纺纱、织造到纺织品的染色整理等各项工序都要使用柔软平滑剂。
各种柔软剂其主要功能是满足各种纺织品的不同手感，不同风格和要求。
随着现代生活水平的逐步提高，柔软剂的使用已发展到家庭洗涤工序，称为柔软调理剂。
其中三元共聚硅油是一种高分子平滑型柔软剂，采用硅氧烷、多胺、聚醚这三者聚合而成。
自20世纪60年代以来，硅油柔软剂经历了四个发展阶段。
从第一代的二甲基硅油、羟基改性有机硅，到第二代的环氧基改性有机硅、聚醚改性有机硅，至第三代的氨基改性有机硅。
目前氨基改性有机硅以其突出的柔软平滑手感成为市场上应用最多的有机硅整理剂。
但是传统氨基改性有机硅在加工过程中易产生粘辊、粘缸现象，不耐高剪切，相容性差，而且手感发粘等缺点，因此科研人员研发了新型的线形三元共聚有机硅――瞬间亲水整理剂JL-4610及超稳定柔滑亲水整理剂JL-4615以满足市场的需要。
本文从手感、色黄变、干湿摩擦牢度、耐洗色牢度、抗静电、与涤纶同浴染色以及稳定性等几方面对新型三元共聚硅油的特点和应用性能进行探讨。
1实验材料与方法1.1 仪器与设备电子天平，VPM-1A型轧车，PT-2A销板拉幅机、SW-24AII型耐洗色牢度试验机、Datacoler测色仪、Y5718耐摩擦色牢度试验机、Y(L)3420织物静电测试仪1.2 试验材料与药品织物：涤纶毛毯、涤纶机织(红色、墨绿色、白色)、棉针织（翠兰、梅红）、黑色棉机织、涤纶增白布、麂皮绒助剂：瞬间亲水整理剂JL-4610、超稳定柔滑亲水整理剂JL-4615、普通氨基硅油1.3 实验方法1.3.1手感评价将不同硅油分别以10g/L的浓度浸轧到涤针织织物上（浸轧的工艺为：配液→常温浸轧→定型（190℃×60S）），再将整理过的布样放至室内回潮冷却，最后由人为从柔软、蓬松、滑度等方面综合评价,得到评价结果。
1.3.2色变、黄变评价根据 1.3.1中的方法用不同硅油在增白布或容易变色的织物上进行柔软整理，用DatacoLor测色仪测试其与空白样的白度、△L*、△a*、△b*和△E。
1.3.3 摩擦牢度测试按GB/T3920-1999测试其摩擦牢度。
1.3.4 耐洗色牢度测试按GB/T3921-2008 方法C测试其耐洗色牢度。
1.3.5 抗静电性测试按GB/T12703.1-2008测试其抗静电性。
1.3.6 与涤纶同浴染色效果测试工艺处方：织物：本白色涤纶平纹机织（米西丁）布分散染料1g/L硅油70g/L浴比1：20pH值5左右温度130℃保温时间40min工艺流程：称布→配液→将称好的织物放入工作液中→升温到工艺规定的温度,保温→降温→取出布样→定型（180℃×60s）→评价。
1.3.7稳定性测试（1）将硅油分别与一定浓度的增白剂、固色剂、元明粉和活性染料复配，放置24小时，观察溶液的稳定性；（2）观察硅油在一定酸、碱、盐和搅拌速率环境下的稳定性能。
2 结果与讨论2.1 手感评价表1 经过不同硅油整理后及未整理涤纶针织布的手感性能样品JL-4610 JL-4615 普通氨基硅油原布指标浸轧用量10g/L 10g/L 30g/L ――手感滑软蓬松滑软蓬松略滑软最硬不活络从表1可以看出，经过硅油整理后，涤纶针织布的手感滑软度比原布有了明显的提高，尤其是经过三元共聚硅油JL-4610和JL-4615整理后，其滑度和软度改善最为明显，这是因为硅油进入纤维内部反映到织物上是蓬松柔软，在纤维表面的硅油，会在纤维表面形成一层类似脂肪、有润滑作用的保护膜，减少了纤维与纤维之间的直接接触，降低了纤维的动摩擦系数与静摩擦系数，从而起到柔软、平滑作用。
硅油柔软剂正是通过这种平滑柔软的作用，使织物达到手感柔软、爽滑，穿着舒适的效果。
2.2 色变性、黄变性评价表2 不同织物经过不同硅油整理后的色变情况指标△L* △a* △b* △E样品红色涤纶机织JL-4610 -0.36 0.52 0.89 1.07 JL-4615 -0.45 0.49 0.99 1.11 普通氨基硅油-1.07 0.56 1.46 1.78墨绿色涤纶机织JL-4610 -0.43 0.15 0.14 0.48 JL-4615 -0.46 0.21 0.19 0.60 普通氨基硅油-1.24 0.19 0.29 1.34梅红棉针织JL-4610 -0.19 0.53 0.18 0.58 JL-4615 -0.22 0.63 0.27 0.65 普通氨基硅油-1.16 0.91 1.26 1.66翠兰棉针织JL-4610 0.25 -0.28 0.09 0.43 JL-4615 0.30 -0.30 0.14 0.45 普通氨基硅油0.52 -0.35 -0.20 0.63黑色棉机织JL-4610 -0.22 -0.02 0.16 0.29 JL-4615 -0.34 -0.03 0.11 0.27 普通氨基硅油-0.46 -0.03 0.11 0.46注：△L*为明度变量；△a*表示偏红绿光值，为正表示偏红；△b*表示偏黄蓝光值，为正表示偏黄；△E*表示总色差值；用量：TF-463 15g/L，TF-468K 15g/L，普通氨基硅油60g/L表3 涤纶增白布经过不同硅油整理后的黄变情况指标整理前白度整理后白度样品JL-4615 125.77 124.75普通氨基硅油125.77 121.23注：用量JL-4610 15g/L，JL-4615 15g/L，普通氨基硅油45g/L，织物：涤纶增白布从表2和表3可以看出，经过硅油整理后的织物，其色变和黄变都有一定程度的下降，但是经过三元共聚硅油整理后的织物，其色变和黄变降低的程度要明显小于普通氨基硅油，这说明三元共聚硅油不仅能极大改善织物的手感，还能基本保持织物原有的色光和白度，适合应用于增白布的柔软整理。
2.3 对织物摩擦牢度的影响指标干摩(级) 湿摩(级)样品JL-4615 4-5 3-4普通氨基硅油 4 3原布4-5 3-4表4 不同硅油对织物摩擦牢度的影响注：用量JL-4610 15g/L，JL-4615 15g/L，普通氨基硅油45g/L从表4中可以看到，经过普通氨基硅油整理后的织物，其干湿摩擦牢度有明显下降，而经过三元共聚硅油整理后的织物，其干湿摩擦牢度并无明显下降，这是由于普通氨基硅油在合成过程中使用了较多乳化剂，在对织物进行柔软整理时，硅油中的乳化剂能够对结合在纤维内部的染料有一定的萃取作用，这会导致织物表面染料浓度增加，引起颜色偏深和摩擦牢度下降，而JL-4610和JL-4615有机硅，合成过程中并不需要乳化剂，因此其对织物干湿摩擦牢度的影响较小。
2.4 对织物耐洗牢度的影响表5 不同硅油对织物皂洗牢度的影响指标沾色样品涤(级) 棉(级)JL-4610 3-4 4-5JL-4615 3-4 4普通氨基硅油2-3 3-4原布3-4 4-5注：用量JL-4610 15g/L，JL-4615 15g/L，普通氨基硅油45g/L织物：麂皮绒从表5中可知，经过硅油柔软整理后的织物，其耐洗牢度都有所下降，但是经过三元共聚硅油整理后的织物，其下降程度明显小于普通氨基硅油，这说明三元共聚硅油对织物耐洗牢度的影响较小，其原因与2.3中所述相同。
2.5 抗静电性能评价表6 不同硅油对织物抗静电性的影响指标电压峰值（V）半衰期（S）样品JL-4610 1341 4.26JL-4615 1623 4.99普通氨基硅油2348 35.64原布2977 ＞99.99注: 测试条件：湿度35%±5%，温度20℃±2℃。
用量：JL-4610 15g/l JL-4615 15g/l 氨基硅油45g/l织物：涤纶机织布感应电压表示附加在织物表面的静电压的大小，半衰期表示停止加静电压后，织物表面堆积的静电压损失到一半时所用的时间，因此，感应电压和半衰期的数值越大，抗静电效果越差，反之抗静电效果越好。
由表6所示，经过硅油整理后的织物，其表面都具有一定的抗静电性能，而经过三元共聚硅油整理后的织物，其表面的抗静电效果更为优异，好于普通氨基硅油，其原因可能是硅油柔软剂的润滑作用能够有效降低纤维间的摩擦系数，使得织物纤维之间更容易相互移动，从而也降低了织物表面的静电积累，所以经过硅油柔软整理的织物往往具有抗静电的性能。
2.6 涤纶染色同浴表7 涤纶织物经过不同硅油和分散染料同浴染色后的手感及染色效果指标JL-4610 JL-4615 普通氨基硅油原布样品浸轧用量15g/L 15g/L 45L ――手感较为滑软蓬松较为滑软蓬松手感较硬手感较硬染色效果染色均匀染色均匀染色不均匀，布面有硅油斑染色均匀与表1相比，经过硅油和染料同浴染色后，涤纶织物的手感比未加染料的柔软整理稍差，这是因为分散染料的存在影响了硅油覆盖到织物表面的用量，而且在染色时，分散染料要进入纤维内部就必须使涤纶纤维膨胀，这就导致了纤维之间的相对距离变小，摩擦力增大，使织物变硬，而加有三元共聚硅油的涤纶织物其手感还是明显优于普通氨基硅油；其次，与原布相比，加有三元共聚硅油的涤纶织物其染色效果均匀，并未受到明显影响，而加有普通氨基硅油的织物其表面染色并不均匀，且有少许硅油斑。
2.7 稳定性2.7.1 不同硅油与染整助剂的复配稳定性将JL-4610和JL-4615.以及氨基硅油与增白剂、固色剂等助剂复配后放置24h，观察其溶液的状态变化来描述其稳定性。
如图所示：表8硅油与不同助剂的复配稳定性样品JL-4610 JL-4615 普通氨基使用环境增白剂TF-VBL 5g/L 稳定稳定漂油固色剂TF-234B 20g/L 稳定稳定浑浊元明粉1g/L 稳定稳定漂油活性染料1g/L 稳定稳定稳定2.7.2、硅油在不同环境中的稳定性将JL-4610和JL-4615和普通氨基硅油置于不同pH、硬水和搅拌速率等使用环境中放置24h，观察其溶液的状态变化来描述其稳定性，如表9所示。
表9不同硅油的环境稳定性样品JL-4610 JL-4615 普通氨基硅油使用环境酸pH=3 稳定稳定稳定碱pH=10 稳定稳定漂油硬水750ppm 稳定稳定稳定搅拌速率3000r/min×30min 稳定稳定漂油从表8和9可以看出，JL-4610.JL-4615等三元共聚硅油无论与增白剂、固色剂等染整助剂复配，还是存在于酸、碱、硬水等使用环境下，其溶液都能保持稳定，并无发生分层情况，而普通的氨基硅油在有增白剂、固色剂、元明粉、碱及高速剪切的情况下，均出现了不同程度的破乳分层情况，说明三元共聚硅油与其它染整助剂有优异的配伍并且具有极佳的环境适应性，在使用效果和应用范围上都要明显优于普通氨基硅油3 结论1、三元共聚硅油的渗透性好，硅油能进入织物纤维内部使织物变得蓬松，覆盖在纤维表面的硅油能够形成保护膜，降低纤维之间的摩擦系数，使纤维更容易相对滑动，使得织物变得更为柔软，相比普通氨基硅油，三元共聚硅油能赋予织物更为滑软蓬松的手感。
