直线电机的结构及工作原理
直线电机工作原理
直线电机工作原理直线电机是一种特殊的电动机，其工作原理基于电磁感应和洛伦兹力的作用。
直线电机广泛应用于工业自动化、交通运输以及航空航天等领域。
本文将详细介绍直线电机的工作原理，包括电磁感应、洛伦兹力、直线电机的结构和应用。
一、电磁感应1.1 简介电磁感应是指当导体中的磁通量发生变化时，在导体中会产生感应电动势。
直线电机利用电磁感应现象，通过改变磁场的强度和方向来产生力。
1.2 磁场的生成直线电机中通常采用永磁体或电磁铁来产生磁场。
永磁体可以提供恒定的磁场，而电磁铁的磁场可以通过改变电流来调节。
磁场的生成是直线电机工作的基础。
1.3 磁场与导体的相互作用当导体通过磁场时，磁场会与导体中的电子相互作用，导致电子受到力的作用。
这个力就是洛伦兹力，是直线电机工作的关键。
二、洛伦兹力2.1 洛伦兹力的定义洛伦兹力是指当导体中的电子受到磁场力的作用时，产生的一种力。
它的大小与电子的速度、磁场的强度以及电子所受力的方向有关。
2.2 洛伦兹力的方向洛伦兹力的方向遵循右手定则，即当磁场方向、电子速度方向和洛伦兹力方向构成一个右手坐标系时，洛伦兹力的方向垂直于磁场和电子速度的方向。
2.3 洛伦兹力的大小洛伦兹力的大小与电子的速度和磁场的强度成正比，可以通过改变电子速度或磁场强度来调节洛伦兹力的大小。
三、直线电机的结构3.1 定子直线电机的定子通常由导体线圈组成，导体线圈中通过电流，产生磁场。
定子的结构和形状根据具体的应用需求而定。
3.2 激励源直线电机的激励源可以是永磁体或电磁铁。
激励源的选择取决于应用的要求，以及对磁场强度和方向的控制。
3.3 移动部件直线电机的移动部件是由导体制成的，当洛伦兹力作用于导体时，导体会受到力的作用而产生运动。
移动部件的设计和制造需要考虑力的平衡和稳定性。
四、直线电机的应用4.1 工业自动化直线电机广泛应用于工业自动化领域，如机械加工、物料搬运等。
直线电机的高速度和高精度使其成为自动化生产线的理想选择。
直线电机工作原理
直线电机工作原理引言概述：直线电机是一种特殊的电动机，其工作原理与传统的旋转电机有所不同。
本文将详细介绍直线电机的工作原理，包括其构造、工作过程以及应用领域。
正文内容：1. 直线电机的构造1.1 定子：直线电机的定子通常由一系列绕组组成，这些绕组被安装在一块磁性材料上，形成一个长方形的结构。
1.2 动子：直线电机的动子通常由一块磁性材料制成，其形状与定子相似。
动子上有一系列的永磁体或电磁线圈，用于产生磁场。
2. 直线电机的工作过程2.1 磁场产生：当电流通过动子上的绕组时，会产生一个磁场。
这个磁场与定子上的磁场相互作用，产生一个力，使动子开始运动。
2.2 运动控制：通过改变电流的方向和大小，可以控制动子的运动方向和速度。
这使得直线电机具有良好的运动控制性能。
2.3 反馈系统：为了实现更精确的运动控制，直线电机通常配备有反馈系统，可以实时监测动子的位置和速度，并根据需要进行调整。
3. 直线电机的应用领域3.1 工业自动化：直线电机广泛应用于工业自动化领域，用于实现精确的位置控制和快速的运动。
3.2 交通运输：直线电机可用于磁悬浮列车、磁浮飞行器等交通工具中，实现高速、平稳的运动。
3.3 医疗设备：直线电机在医疗设备中的应用越来越广泛，例如用于手术机器人、医疗床等设备中，提高了手术的精确性和效率。
4. 直线电机的优势4.1 高效率：直线电机的能量转换效率较高，能够将电能转化为机械能的比例较高。
4.2 高加速度：直线电机具有较高的加速度，能够实现快速的起停和精确的位置控制。
4.3 高精度：直线电机具有较高的精度，能够实现微米级的位置控制，满足高精度的应用需求。
5. 直线电机的发展趋势5.1 小型化：直线电机的体积越来越小，适用于更多的应用场景。
5.2 高速化：直线电机的速度越来越高，满足快速运动的需求。
5.3 集成化：直线电机与传感器、控制器等组件的集成程度越来越高，简化了系统的设计和安装。
总结：综上所述，直线电机是一种具有高效率、高加速度和高精度的电动机。
直线电机工作原理
直线电机工作原理直线电机是一种特殊类型的电动机，它将电能转化为直线运动。
它的工作原理基于洛伦兹力和电磁感应的相互作用。
1. 结构组成直线电机主要由定子、滑块和磁体组成。
定子是由电磁铁组成的，它产生一个磁场。
滑块则是连接到负载上的移动部件，它通过与定子磁场的相互作用来实现直线运动。
磁体通常是永磁体，也可以是电磁铁。
2. 工作原理当直线电机通电时，定子中的电磁铁会产生一个磁场。
如果滑块上有一个导体，当导体进入磁场中时，会发生电磁感应现象。
根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电动势。
这个电动势会产生一个电流，根据洛伦兹力的作用，电流会与磁场相互作用，从而产生一个力，推动滑块运动。
3. 磁场与电流方向直线电机的磁场方向和电流方向之间有一定的关系。
当电流方向与磁场方向垂直时，会产生最大的推力。
如果电流方向与磁场方向平行或反平行，推力将为零。
4. 控制方法直线电机的控制方法可以通过改变电流的方向和大小来实现。
改变电流方向可以改变滑块的运动方向，而改变电流大小可以改变滑块的运动速度和推力大小。
通常使用电子控制器来控制电流的方向和大小。
5. 应用领域直线电机在许多领域都有广泛的应用。
在工业领域，直线电机常用于自动化生产线上的传送带、机械臂和机器人等设备中。
在交通运输领域，直线电机可以用于地铁和高铁的驱动系统。
在医疗领域，直线电机可以用于医疗设备的定位和运动控制。
此外，直线电机还可以用于航空航天、军事和科研等领域。
总结：直线电机通过电磁感应和洛伦兹力的相互作用，将电能转化为直线运动。
它的工作原理基于定子产生的磁场和滑块上的导体与磁场之间的相互作用。
通过改变电流的方向和大小，可以控制直线电机的运动方向、速度和推力大小。
直线电机在工业、交通运输、医疗等领域有广泛的应用。
直线电机工作原理
直线电机工作原理一、引言直线电机是一种新型的电动机，它具有结构简单、响应速度快、定位精度高等优点，在自动化设备中得到了广泛应用。
本文将详细介绍直线电机的工作原理。
二、直线电机的基本结构直线电机由定子、移动子和磁场形成器组成。
其中，定子是由铜线绕成的线圈，移动子则是由导体制成，磁场形成器则是由永磁体或者电磁体制成。
三、直线电机的工作原理1. 磁场形成器产生磁场当通电时，磁场形成器会产生一个磁场。
如果使用永磁体作为磁场形成器，则其会一直保持着磁场；如果使用电磁体，则需要通过外部供电才能产生磁场。
2. 定子和移动子之间的相互作用当移动子靠近定子时，由于两者之间存在一个空气隙，因此会发生一个相互作用力。
这个力可以分解为两个方向：一个垂直于移动方向的力和一个平行于移动方向的力。
3. 直线运动当平行于移动方向的力大于摩擦力时，移动子就会开始沿着定子的方向运动。
同时，移动子和定子之间的空气隙也会随之变化。
4. 反向运动当移动子达到定子的另一端时，由于两者之间的空气隙已经变小，因此平行于移动方向的力会减小。
如果此时垂直于移动方向的力大于平行于移动方向的力，则移动子就会反向运动。
5. 重复运动当移动子反向运动到达起始位置时，整个过程就会重复进行。
由于磁场形成器产生的磁场是恒定不变的，因此直线电机可以不断地进行往返运动。
四、直线电机的应用直线电机在自动化设备中被广泛应用。
例如，在半导体制造过程中，需要对硅片进行精确加工和定位；在医疗设备中，需要对患者进行精确控制和治疗；在航空航天领域中，需要对航天器进行精确定位和控制等等。
五、总结本文详细介绍了直线电机的工作原理。
通过了解其基本结构和工作原理，我们可以更好地理解其应用范围和优点。
直线电机具有结构简单、响应速度快、定位精度高等优点，在自动化设备中得到了广泛应用。

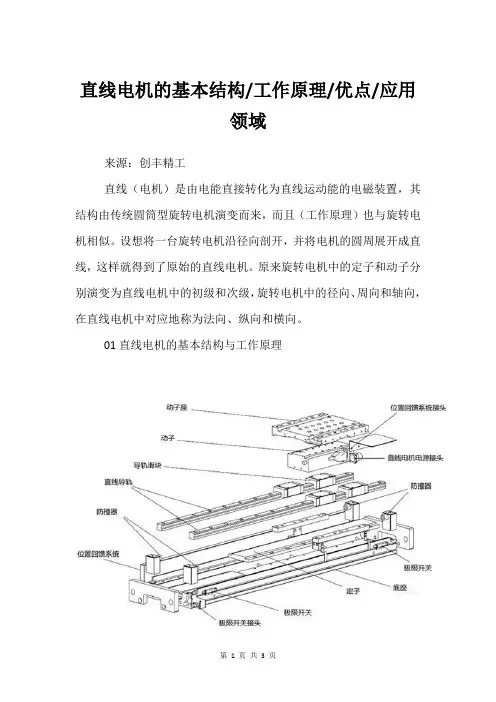

直线电机的基本结构工作原理优点应用领域
直线电机的基本结构/工作原理/优点/应用领域来源：创丰精工直线（电机）是由电能直接转化为直线运动能的电磁装置，其结构由传统圆筒型旋转电机演变而来，而且（工作原理）也与旋转电机相似。
设想将一台旋转电机沿径向剖开，并将电机的圆周展开成直线，这样就得到了原始的直线电机。
原来旋转电机中的定子和动子分别演变为直线电机中的初级和次级，旋转电机中的径向、周向和轴向，在直线电机中对应地称为法向、纵向和横向。
01直线电机的基本结构与工作原理直线电机的初子绕组通入（电流）后，产生沿纵向方向正弦分布的气隙磁场，当三相电流随时间变化时，气隙磁场将按交流电的相序沿直线定向移动，这个平移的磁场称为行波磁场。
次级导体在行波磁场的切割下产生电动势形并形成定向感应电流，次级中的感应电流和磁场的共同作用下产生纵向电磁推力，如果初级是固定不定的，那么次级就沿行波磁场的运动方向做直线运动，这就是直线电机工作的基本原理。
02电机模组优点1、没有（机械）接触，传动力是在气隙中产生的，除了直线电机导轨以外没有任何其它的摩擦；2、结构简单，体积小，通过以最少的零部件数量来实现我们的直线驱动，而且这仅仅是只存在一个运动的部件；3、运行的行程在理论上是不受任何限制的，而且其性能不会因为其行程的大小改变而受到影响；4、其运转可以提供很宽的转速运行范围，其涵盖包括从每秒几微米到数米，特别是在高速状态下是其一个突出的优点；5、加速度很大，标准负荷为加速1G；6、运动平稳，这是因为除了起支撑作用的直线导轨或气浮轴承外，没有其它机械连接或转换装置的缘故；7、精度和重复精度高，因为消除了影响精度的中间环节，系统的精度取决于位置（检测）元件，有合适的反馈装置可达亚微米级；8、维护简单，由于部件少，运动时无机械接触，从而大大降低了零部件的磨损，只需很少甚至无需维护，使用寿命更长。
直线电动机与“旋转电动机，滚珠丝杠”传动性能比较表性能旋转电动机+滚珠丝杠直线电动机。
直线电机的工作原理结构特点深度总结
直线电机的工作原理结构特点深度总结直线电机是一种直线运动装置，通过电磁力实现直线运动，具有传动效率高、响应速度快、定位精度高等特点。
它广泛应用于工业自动化领域、航天航空领域、精密仪器仪表领域等。
直线电机的工作原理基于电磁感应定律和洛伦兹力定律。
当通电导线放置在磁场中时，通电导线会受到力的作用，力的大小与导线电流以及磁场强度有关。
利用这一原理，直线电机将电流进行控制，从而实现直线运动。
直线电机的结构特点主要包括定子和移动子两部分。
定子由线圈、铁芯等组成，具有磁场产生功能。
移动子则是导体材料制成的滑动接触杆或者导轨，能够在定子的作用下进行直线运动。
通过控制电流的大小和方向，可以控制移动子在定子上的位置，从而实现直线运动。
直线电机的结构特点也受到了多种因素的影响，如尺寸、功率、精度要求等。
常见的直线电机结构主要有平行式、分散式和双通道式等。
平行式直线电机结构紧凑，具有较小的外形尺寸，适用于空间受限的应用场合。
分散式直线电机则是将定子和移动子分开设计，具有相对较高的功率密度，适用于高动力要求的应用场合。
双通道式直线电机则是在一个定子内同时设置两个通道，可以实现双向运动，具有较高的精度和稳定性，适用于高精度定位控制场合。
直线电机的优势主要表现在以下几个方面：1. 传动效率高：直线电机无需传统的转动-转动传动机构，直接将电能转换为直线运动，传动效率高，能够提高设备的工作效率。
2. 响应速度快：直线电机的直线运动速度可以很快达到设定值，响应速度快，能够适应高速运动的要求。
3. 定位精度高：直线电机具有较高的定位精度，能够通过控制电流的大小和方向实现精确位置调整，并能够保持较好的稳定性。
4. 反应灵敏：直线电机的直线运动与电流大小和方向直接相关，通过控制电流可以快速调整运动状态，反应灵敏。
5. 使用寿命长：直线电机的结构相对简单，无需传动机构，摩擦和磨损较小，使用寿命较长。
然而，直线电机也存在一些局限性，如：1. 安装困难：直线电机的安装需要较大的空间，且需要与定子和移动子之间的配合精度较高，安装复杂。
直线电机的结构原理及应用
直线电机的结构原理及应用直线电机是一种电动机，是利用电磁感应原理来将电能转换为动能。
它与传统的旋转电机不同，直线电机的执行元件是一条平行于轴线的线圈，它通过电磁力与永磁体或另一条线圈来产生直线运动。
直线电机的工作原理比较简单，但是它的应用却非常广泛。
本文将介绍直线电机的结构原理及应用。
一、直线电机的结构原理1. 直线电机的结构直线电机的主要结构包括定子、滑块和转子三部分。
其中，定子由线圈和铁芯组成，线圈通电后，产生的磁场可以与转子在竖直方向的磁场相互作用，将电能转换为直线运动；滑块是直线电机的执行机构，它在轨道上直线运动；转子则是直线电机的永磁体，它可以是单个永磁体或多个永磁体组合在一起，用来产生磁场。
2. 直线电机的工作原理直线电机的工作原理基于电磁感应原理。
当电流通过定子线圈时，它会产生磁场，这个磁场会与转子上的磁场产生相互作用，从而使转子在轨道上直线运动。
电流通过线圈时，它可以是直流电，也可以是交流电。
当采用交流电作为动力源时，直线电机可以通过改变交流信号的频率来控制速度和方向。
二、直线电机的应用直线电机由于其结构简单、响应迅速、操作方便，所以在许多领域有着广泛的应用。
1. 工业制造在工业制造领域，直线电机主要用于自动化生产线，例如流水线上的输送带、装置整平机、包装机械等，直线电机对这些自动化机械的控制可以带来更高的生产效率、更精准的控制和更大的调节范围。
2. 列车和地铁直线电机在列车和地铁中应用很广泛，它们通常被安装在列车和地铁的轨道上，通过动力控制直线运动。
这样能够使列车或地铁的行驶速度更加平稳、加速度更小，并且还可以降低噪音和震动。
3. 汽车直线电机在汽车中也有很广泛的应用，例如，直线电机可以用于汽车座椅的调节和控制，也可以用来控制汽车天窗或异动门。
此外，直线电机还可以用于电动汽车的电池充电，在充电站中，直线电机可以快速对电池组进行充电。
4. 家电和家居产品在家电和家居产品中，直线电机也有很广泛的应用。
直线电机工作原理
直线电机工作原理一、引言直线电机是一种特殊的电动机，其工作原理与传统的旋转电机有所不同。
直线电机通过电磁力的作用，使电机的转动运动转化为直线运动，具有高速、高精度、高效率和高可靠性等特点。
本文将详细介绍直线电机的工作原理及其应用。
二、直线电机的结构直线电机由定子和移动子组成。
定子通常由铁芯和线圈组成，线圈通电后产生磁场。
移动子则由磁铁和导体组成，导体通过电流与磁场相互作用产生电磁力，从而实现直线运动。
三、直线电机的工作原理1. 磁场产生直线电机的定子线圈通电后，产生一个磁场。
这个磁场可以是恒定的，也可以是可变的。
磁场的产生可以通过直流电源或交流电源来实现。
2. 电流流动直线电机的移动子导体通过电源供电，形成一个电流回路。
电流的大小和方向决定了导体所受的电磁力大小和方向。
3. 电磁力作用根据洛伦兹力定律，当电流通过导体时，导体会受到一个与电流方向垂直的力。
在直线电机中，这个力称为电磁力。
电磁力的大小与电流的大小、磁场的强度以及导体的长度和位置有关。
4. 直线运动电磁力作用下，移动子会受到一个向前或向后的力，从而实现直线运动。
移动子的运动速度和方向可以通过调整电流的大小和方向来控制。
四、直线电机的应用1. 工业自动化直线电机广泛应用于工业自动化领域，用于实现物料的输送、装配线的运动控制、机器人的定位等。
由于直线电机具有高速、高精度和高可靠性的特点，能够满足工业生产对运动控制的要求。
2. 精密仪器直线电机在精密仪器中的应用越来越广泛。
例如，在光刻机中，直线电机可以实现对光刻头的精确控制，从而提高光刻的精度和效率。
在医疗设备中，直线电机可以用于实现手术机器人的运动控制，提高手术的精确度和安全性。
3. 交通运输直线电机在交通运输领域也有应用。
例如，在磁悬浮列车中，直线电机可以实现列车的驱动和制动，提高列车的速度和运行的平稳性。
在电动汽车中，直线电机可以用于实现车辆的加速和制动，提高电动汽车的性能和续航里程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线电机的结构及工作原理
来源：本站整理作者：佚名2010年02月25日 17:43
分享
订阅
[导读]直线电机的结构直线电机的结构可以看作是将一台旋转电机沿径向剖开，并将电机的圆周展开成直线而形成的。
其中定子相
关键词：直线电机
直线电机的结构
直线电机的结构可以看作是将一台旋转电机沿径向剖开，并将电机的圆周展开成直线而形成的。
其中定子相当于直线电机的初级，转子相当于直线电机的次级，当初级通入电流后，在初次级之间的气隙中产生行波磁场，在行波磁场与次级永磁体的作用下产生驱动力，从而实现运动部件的直线运动。
直线电机的工作原理
设想把一台旋转运动的感应电动机沿着半径的方向剖开，并且展平，这就成了一台直线感应图电动机。
初级做得很长，延伸到运动所需要达到的位置，也可以把次级做得很长；既可以初级固定、次级移动，也可以次级固定、初级移动．
通入交流电后在定子中产生的磁通，根据楞次定律，在动体的金属板上感应出涡流。
设引起涡流的感应电压为E，金属板上有电感L和电阻R，涡流电流和磁通密度将按费来明法则产生连续的推力F。
直线电机的特点
高速响应由于系统中直接取消了一些响应时间常数较大的如丝杠等机械传动件，使整个闭环控制系统动态响应性能大大提高，反应异常灵敏快捷。
位精度高线驱动系统取消了由于丝杠等机械机构引起的传动误差减少了插补时因传动系统滞后带来跟踪误差。
通过直线位置检测反馈控制，即可大大提高机床的定位精度。
传动环节的弹性变形、摩擦磨损和反向间隙造成的运动滞后现象，同时提高了其传动刚度。
速度快、加减速过程短
行程长度不受限制在导轨上通过串联直线电机，就可以无限延长其行程长度。
动安静、噪音低由于取消了传动丝杠等部件的机械摩擦，且导轨又可采用滚动导轨或磁垫悬浮导轨（无机械接触），其运动时噪音将大大降低。
效率高由于无中间传动环节，消除了机械摩擦时的能量损耗。
直线电机的应用
直线电机主要应用于三个方面：
应用于自动控制系统，这类应用场合比较多；
作为长期连续运行的驱动电机；
应用在需要短时间、短距离内提供巨大的直线运动能的装置中。
U槽无刷直线电机可以直接驱动，无需将转动转为线性运动，机械结构简单可靠。
电机运行超平稳，无齿槽效应，动态响应速度极快，惯量小，加速度可达20G，速度达到10-30m/s，低速1µm/s时运动平滑，刚性高，结构紧凑，可选配直线编码器做高精度位置控制，其位置精度取决于所选编码器。
定子轨道可以按需要连接，因而理论上电机长度不限。
电机动子与定子不接触运动，没有采用普通丝杆滚珠和皮带等传动的磨损、卡死、背隙问题，因此我们的直线电机可以达到免维护长期工作。
我们的U型槽式直线电机分为铁芯和无铁芯两类，铁芯类直线电机单位体积出力更大，非铁芯直线电机无磁滞和涡流效应，运动更加平滑高速，磁
损耗少，发热小。
此类直线电机特别适用于：机器人、致动器、直线平台、光学光纤排列定位、精密机床、半导体制造、视觉系统、电子元件接插、工厂自动化等对运动系统的速度和精度同时要求较高的应用场合。
直线电机原理及特点
直线电机是一种将电能直接转换成直线运作机械能，而不需要任何中间转换机构的传动装置。
它可看成是一台旋转电机按径向剖开，并展成平面而成。
对应旋转电机定子的部分叫初级，对应转子的部分叫次级。
在初级绕组中通多相交流电，便产生一个平移交变磁场称为行波磁场。
在行波磁场与次级永磁体的作用下产生驱动力，从而以便于运作部件的直线运作。
直线电机与旋转电机相比，主要有如下几个特点：
一是结构简单，由于直线不需要把旋转运作变成直线运作的附加装置，因而使得系统本身的结构大为简化，重量和体积大大地下降；
二是定位准确度高，在需要直线运作的地方，直线电机可以便于直接传动，因而可消除中间环节所带来的各种定位误差，故定位准确度高，如采用微机控制，则还可大大地提高整个系统的定位准确度；
三是反应速度快、灵敏度高，随动性好。
直线电机容易做到其动子用磁悬浮支撑，因而使得动子和定子之间始终保持一定的空气隙而不接触，这就消除了定、动子间的接触摩擦阻力，因而大大地提高了系统的灵敏度、快速性和随动性；
四是工作安全可靠、寿命长。
直线电机可以便于无接触传递力，机械摩擦损耗几乎为零，所以故障少，免维修，因而工作安全可靠、寿命长。
五是高速度。
直线电机通过直接驱动负载的方式，可以便于从高速到低速等不同范围的高准确度位置定位控制。
直线电机的动子（初级）和定子（次级）之间无直接接触，定子及动子均为刚性部件，从而保证直线电机运作的静音性以及整体机构核心运作部件的高刚性。
直线电机的行程可通过拼接定子来以便于行程的无限制，同时也可通过在同一个定子上配置多个动子来以便于同一个轴向的多个独立运作控制。
直线电机驱动的机构可通过增强机构以及反馈元件的刚性以及准确度，辅之以恒温控制等措施来以便于超精密运作控制。
直线电机的几大优势：
1、免维护
2、无滚珠丝杆、齿轮箱、齿条与齿轮、传动带/皮带轮
3、零回程间隙和柔度
4、高刚度
5、高定位准确度
6、紧凑的机械装配
7、减少机器中的部件数量
8、速度非常平稳
9、静音运行。
