避雷器放电计数器校验仪原理
避雷器泄露检测仪的原理
避雷器泄露检测仪的原理
避雷器泄露检测仪是一种用于检测避雷器泄露的设备。
避雷器是一种用于保护电力设备和电力系统免受雷击冲击的重要装置，其工作原理是通过将雷电信号分离到地线，形成一个可靠的电气接地路径，将雷电流引至地面，从而保护设备免受雷击的损害。
然而，避雷器在长期使用过程中，可能会发生泄露现象，导致其保护性能下降，甚至无法正常工作。
因此，需要使用避雷器泄露检测仪来进行避雷器泄露的检测。
避雷器泄露检测仪的工作原理如下：
首先，避雷器泄露检测仪通过高压电源产生一定的高电压，在测试过程中，通常设置为设备所需要的额定电压。
其次，将高电压施加在待测避雷器上，并且测量泄露电流。
避雷器泄露电流是指避雷器保护电压下的保护电流增加到额定保护电流的一定百分比时，避雷器内部发生泄露现象的电流。
泄露电流越大，说明避雷器泄露越严重，其保护性能也越差。
然后，避雷器泄露检测仪通过测量电流差值来判断避雷器是否存在泄露。
在测量过程中，避雷器泄露检测仪通过对避雷器泄露电流进行采集和处理，然后与参考值进行比较，根据差值的大小来判断避雷器的泄露程度。
最后，避雷器泄露检测仪通过显示屏或者报警器将检测结果进行显示和报警。
当避雷器泄露电流超过设定的阈值时，检测仪会发出报警信号，提醒用户进行维修或更换避雷器。
总结起来，避雷器泄露检测仪通过施加高电压并测量泄露电流来判断避雷器是否存在泄露现象。
其工作原理是通过测量电流差值来判断避雷器泄露程度，并通过显示屏或报警器将结果进行显示和报警。
这种检测仪的使用可以有效保护电力设备和电力系统的安全运行，提升避雷器的工作效能和使用寿命。

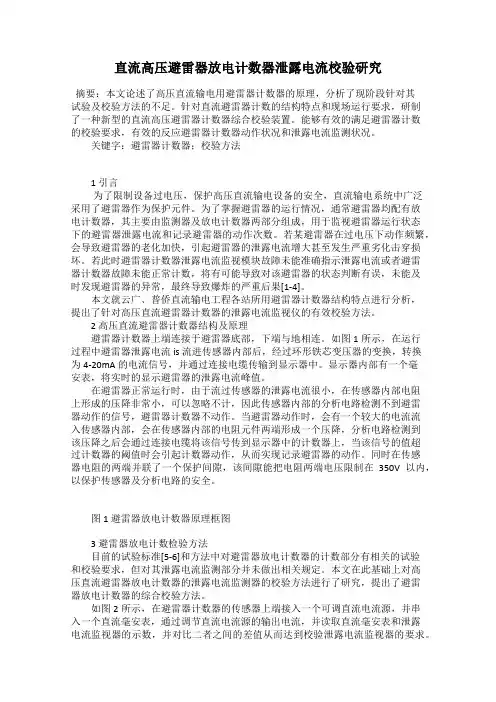

直流高压避雷器放电计数器泄露电流校验研究
直流高压避雷器放电计数器泄露电流校验研究摘要：本文论述了高压直流输电用避雷器计数器的原理，分析了现阶段针对其试验及校验方法的不足。
针对直流避雷器计数的结构特点和现场运行要求，研制了一种新型的直流高压避雷器计数器综合校验装置。
能够有效的满足避雷器计数的校验要求，有效的反应避雷器计数器动作状况和泄露电流监测状况。
关键字：避雷器计数器；校验方法1 引言为了限制设备过电压，保护高压直流输电设备的安全，直流输电系统中广泛采用了避雷器作为保护元件。
为了掌握避雷器的运行情况，通常避雷器均配有放电计数器，其主要由监测器及放电计数器两部分组成，用于监视避雷器运行状态下的避雷器泄露电流和记录避雷器的动作次数。
若某避雷器在过电压下动作频繁，会导致避雷器的老化加快，引起避雷器的泄露电流增大甚至发生严重劣化击穿损坏。
若此时避雷器计数器泄露电流监视模块故障未能准确指示泄露电流或者避雷器计数器故障未能正常计数，将有可能导致对该避雷器的状态判断有误，未能及时发现避雷器的异常，最终导致爆炸的严重后果[1-4]。
本文就云广、普侨直流输电工程各站所用避雷器计数器结构特点进行分析，提出了针对高压直流避雷器计数器的泄露电流监视仪的有效校验方法。
2 高压直流避雷器计数器结构及原理避雷器计数器上端连接于避雷器底部，下端与地相连。
如图1所示，在运行过程中避雷器泄露电流is 流进传感器内部后，经过环形铁芯变压器的变换，转换为4-20mA的电流信号，并通过连接电缆传输到显示器中。
显示器内部有一个毫安表，将实时的显示避雷器的泄露电流峰值。
在避雷器正常运行时，由于流过传感器的泄露电流很小，在传感器内部电阻上形成的压降非常小，可以忽略不计，因此传感器内部的分析电路检测不到避雷器动作的信号，避雷器计数器不动作。
当避雷器动作时，会有一个较大的电流流入传感器内部，会在传感器内部的电阻元件两端形成一个压降，分析电路检测到该压降之后会通过连接电缆将该信号传到显示器中的计数器上，当该信号的值超过计数器的阈值时会引起计数器动作，从而实现记录避雷器的动作。
氧化锌避雷器测试仪的测试原理
一、避雷器带电测试仪的接线方式
由于测试仪的电流通道阻抗小于1欧，这样可以在计数器两端采集氧化锌避雷器的电流信号，同时从相应的PT取得电压信号，电压输入为串接一个200K 的电阻，然后通过一个穿芯互感器采集电压信号，这样减少电压信号与电流信号之间相角的误差。
二、测试仪内部的工作原理
用两个高精度电流传感器（CT），把被测电流信号Ix、In变换为电压信号Ux、Un，然后由数字化测量系统对信号进行整周期采样（A/D）及快速傅立叶变换（FFT）处理，计算出阻性电流的基波及3、5、7次谐波容性电流及全电流等数据参数。
三、无PT方式测试默认为电流与电压的夹角为83.3度时计算出阻性电流的值。
四、无线方式测试为将电压参考信号进行数字转换后将数据通过无线方式传输到测试主机后，再进行分析处理计算出结果。
防雷元件测试仪的介绍及使用方法
防雷元件测试仪的介绍及使用方法防雷元件测试仪是一种用来测试防雷元件（如避雷针、避雷网等）工作状态和性能的专用仪器。
它能够检测元件的放电能力、引导能力和接地能力等重要指标，确保防雷装置的有效工作。
本文将介绍防雷元件测试仪的原理、主要功能和使用方法。
一、防雷元件测试仪的原理1.电涌波法：这种测试方法通过模拟雷击引起的电涌波，向防雷元件注入高电压的电流。
在测试中，测试仪会产生特定波形的电压，然后通过元件进行放电和击穿测试。
通过检测放电波形和波幅，可以评估防雷元件是否能够有效抵御雷击。
2.电流作用法：这种测试方法是将测试仪输出的电流注入到元件中，在预定时间内进行测试。
测试仪通过检测测试电流和元件导通电流之间的差异，来评估防雷元件的导通能力。
二、防雷元件测试仪的主要功能1.高压输出：测试仪可以提供一定的高电压输出，以进行放电和击穿测试。
输出电压一般可调节，以适应不同元件的测试需求。
2.波形检测：测试仪可以监测放电波形和波幅，并通过显示屏或其他输出方式展示测试结果。
这些信息可以帮助用户评估元件的放电能力。
3.时间控制：测试仪可以设定测试时间，以确保测试过程的稳定和可重复性。
4.数据记录：测试仪通常具有数据记录功能，可以将测试结果保存下来，方便后续数据分析和比较。
5.报警提示：测试仪通常会设有报警功能，当测试结果超出预设的范围时，会发出警报提示用户。
6.多种测试模式：测试仪通常具有不同的测试模式，可根据不同的防雷元件类型选择适用的测试模式。
三、防雷元件测试仪的使用方法使用防雷元件测试仪进行测试时，需要按照以下步骤进行：1.准备工作：首先，确认测试仪的电源已连接，并处于正常工作状态。
然后连接测试仪和防雷元件，确保连接线路良好。
2.参数设定：根据实际需求，设定测试仪的测试参数，包括输出电压、测试时间等。
根据元件类型选择相应的测试模式。
3.开始测试：确认参数设定无误后，点击“开始测试”按钮，测试仪将开始向防雷元件注入电流。
如何进行放电计数器动作试验
如何进行放电计数器动作试验放电计数器是电力设备在运行中可以记录避雷器是否动作的次数，以便积累资料，分析电力系统过电压情况，是避雷器的重要配套设备。
下面以JS型电磁式放电计数器为例进行解析：1、JS型电磁式放电计数器工作原理(1)为双阀片式结构的放电计数器原理当避雷器动作时，放电电流流过阀片1电阻R1，在R1上的压降经阀片2电阻R2给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其移动一格，记一次数。
改变R1及R2的阻值，可使计数器具有不同的灵敏度，一般较小动作电流为100A。
(2) 为整流式结构的放电计数器原理当避雷器动作时，阀片电阻R1上的压降经全波整流给给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其动作记数。
该放电计数器的阀片电阻R1阻值较小，通流容量较大，较小动作电流也为100A。
2、运行检查和试验放电计数器在运行中发现的主要问题是密封不良和受潮，严重的甚至出现内部元件锈蚀的情况，因此在对避雷器进行预防性试验时，应检查放电计数器内部有无水气、水珠，元件有无锈蚀，密封橡胶垫圈的安装有无开胶等情况，发现缺陷应予处理或更换。
为了检查放电计数器动作是否正常，一种方法是用冲击电流发生器给计数器加一个副值大于100A的冲击电流，看其是否动作。
下图是一种适宜现场采用的简易试验方法。
用一个1000V或2500V的兆欧表给一个电容量为5—10微法的电容器充电，然后用电容器通过放电计数器放电，计数器应当动作。
试验时应注意：(1)为得到足够的交流电流，应由1人摇兆欧表，另一人通过绝缘杆挂电容器的放电引线；在兆欧表停摇之前，将兆欧表与电容器引线拆开，用绝缘杆挂导线给放电计数器放电，以防止电容器对兆欧表反充电损坏兆欧表及因释放电荷得不到正确的结果。
(2)应记录放电计数器试验前后的放电指示位数。
原则上应将放电计数器指示位数通过多次动作试验恢复到试验前的位置。
放电计数器工作原理
放电计数器工作原理
放电计数器是一种用于测量放射性物质的仪器，它利用放射性粒子与气体分子碰撞产生电离现象，进而测量放射性物质的活度。
放电计数器的工作原理可以分为以下几个步骤：
1. 电离，当放射性粒子穿过放电计数器的探测器时，它会与气体分子发生碰撞，从而产生电离。
这些电离的气体分子会产生正离子和自由电子。
2. 电子漂移，自由电子在电场的作用下会向阳极漂移，而正离子则向阴极漂移。
这一过程会产生一个电流脉冲。
3. 计数，放电计数器会测量并记录每个电流脉冲的数量，这些脉冲的数量与放射性物质的活度成正比。
4. 数据分析，通过分析记录下来的脉冲数量，可以计算出放射性物质的活度，从而对其进行测量和监测。
放电计数器的工作原理基于气体电离和电子漂移的物理过程，通过测量电离产生的电流脉冲数量来间接测量放射性物质的活度。
这种测量方法简单、快速、准确，因此在核物理、医学和环境监测等领域得到了广泛的应用。
避雷器测试仪原理
避雷器测试仪原理
避雷器测试仪是一种用来检测和评估避雷器工作状态的装置，在电力系统中起着重要的作用。
虽然避雷器测试仪的具体结构和设计可能有所不同，但其工作原理大致相同。
首先，避雷器测试仪通过连接到电力系统中的避雷器，并在避雷器两端施加一定的电压。
这样可以模拟实际工作条件下的电压，以检测避雷器对电压突波的响应能力。
其次，避雷器测试仪会对施加在避雷器上的电压进行监测和记录。
通过分析和比较实际电压与理论电压之间的差异，可以评估避雷器的工作状态。
如果避雷器能够有效地吸收和消散过电压，那么实际电压与理论电压之间的差异将较小；反之，如果避雷器失效或阻抗增加，实际电压与理论电压之间的差异将较大。
此外，避雷器测试仪还可以测量避雷器的电流响应能力。
避雷器在工作过程中会产生一定的漏电流，用来耗散过电压能量。
通过监测避雷器上的漏电流，并与标准值进行比较，可以判断避雷器的性能是否正常。
综上所述，避雷器测试仪通过施加电压、监测电压差异和漏电流，来评估避雷器的工作状态和性能。
通过这些测试，可以及时发现和解决避雷器存在的问题，确保电力系统的安全稳定运行。
避雷器放电计数器原理(可编辑修改word版)
目录一、原理 (5)二、动作的检查方法及计数器检测仪原理 (6)三、操作方法 (7)四、注意事项 (9)五、装箱清单 (9)六、售后服务 (9)HTFZ-II 避雷器放电计数器检验仪一、原理图1 所示为ZK 型计数器的原理接线图。
图1（a）为ZK 型动作计数器的基本结构，即所谓的双阀片式结构。
当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C 充电，然后C 再对电磁式计数器的电感线圈L 放电，使其转动1 格，记1次数。
改变R1及R2的阻值，可使记数器具有不同的灵敏度。
一般最小动作电流为100A（8／20μs）的冲击电流。
因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV 以上的高压避雷器。
图1（b）表示ZK－8 型动作计数器的结构，系整流式结构。
避雷器动作时，高温阀片R1上的压降经全波整流给电容器C 充电，然后C 再对电磁式计数器的L 放电，使其记数。
该计数器的阀片R1的阻值较小（在10kA 时的压降为1.1kV），通流容量较大（1200A 方波），最小动作电流也为100A（8／20 s）的冲击电流。
ZK－8 型计数器可用于6.0～330kV 系统的避雷器，ZK－8A 型计数器可用于500kV 系统的避雷器。
二、动作的检查方法及计数器检测仪原理由于密封不良，动作计数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致计数器不能正常动作，所以《规程》规定，每年应检查1 次。
现场检查计数器动作的方法有电容器放电流支、交流法和标准冲击电流法。
研究表明，以标准冲击电流法最为可靠，其原理接线如图2 所示。
将冲击电流发生器发生的8／20μs、100A 的冲击电流波作用于动作计数器，若计数器动作正常，则说明仪器良好，否则应解体检修。
例如某电业局曾用此法对27 只计数器进行检测，其中有3 只不动作，解体发现内部元件受潮、损坏。
《规程》规定，连续测试3～5 次，每次应正常动作，每次时间间隔不少于30s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化锌避放电计数器校验仪
避雷器放电计数器校验仪原理
图1所示为JS型动作记数器的原理接线图。
图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。
当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。
改变R1及R2的阻值，可使记数器具有不同的灵敏度。
一般最小动作电流为100A（8／20μs）的冲击电流。
因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。
图1（b）表示JS－8型动作记数器的结构，系整流式结构。
避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。
该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8／20 s）的冲击电流。
JS－8型记数器可用于 6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV系统的避雷器。
二、动作的检查方法及计数器校验仪原理
氧化锌避放电计数器校验仪由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。
现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。
研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。
将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。
例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。
《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。
测试后记录器应调到0。
