计算机网络原理 最短路径路由
计算机网络网络层路由算法
链路状态包
分发链路状态数据包
泛洪法：为了控制泛洪规模，每个数据包包含一个序号，序号随着每个数据包发出逐一递增，路由器记录下它所看到的所有（源路由器，序号）对，当一个新的链路状态数据包到达时，路由器检查这个数据包是否已经出现在上述观察到的列表中，若是新的数据包，则转发，若重复或过时则丢弃。
交换距离信息更新路由表示例
无穷计算问题
∞ 第1次交换后
∞ 第3次交换后
A
B
C
D
E
1
2
3
4 初始时
3
2
3
4 第1次交换后
3
4
3
4 第2次交换后
5
4
5
4 第3次交换后
5
6
5
6 第4次交换后
7
6
7
6 第5次交换后
7
8
7
8 第6次交换后
∞
∞
∞
∞
（b）
.
.
.
A
B
C
D
E
∞
∞
∞
∞ 初始时
1
路由算法（Routing Algorithm）
是网络层软件的一部分，负责所收到数据包发送到哪一条线路上。
路由选择算法应具有下列特性：正确性、简单性、鲁棒性、稳定性、公平性和最优性。
路由算法应该能够处理拓扑结构和流量方面的各种变化，而不能要求所有主机停止所有工作。
路由选择算法可以分为两大类：
01
∞
∞
1
2
∞
∞ 第2次交换后
1
2
3
1
2
3
4 第4次交换后
（a）
路由选择的原理
路由选择的原理路由选择是指在计算机网络中，根据特定的算法和策略来确定数据包从源主机到目的主机的路径选择。
路由选择的原理可以通过下面的内容来解释。
1. 距离矢量路由选择（Distance Vector Routing）：- 每个路由器根据自己所知道的到达目的地的最短路径距离发送更新信息。
- 路由器之间以周期性、递增的方式交换距离矢量信息，直到达到稳定状态。
- 路由器通过比较邻居的距离矢量信息以及加入整个网络的信息，选择最佳路径。
2. 链路状态路由选择（Link State Routing）：- 每个路由器将自己相连的链路状态信息广播给整个网络。
- 路由器通过收集来自邻居的链路状态信息以及自身的链路状态信息，在路由计算中构建网络的拓扑图。
- 根据拓扑图，每个路由器使用最短路径优先算法（如Dijkstra算法）来确定最佳路径。
3. 路由选择算法（Routing Algorithms）：- 数据包根据特定的路由选择算法在网络中传输。
- 常见的路由选择算法包括最短路径优先算法、距离矢量算法、链路状态算法等。
- 这些算法根据网络的特性、需求和性能考虑，选择最佳的路径来传输数据。
4. 路由选择策略（Routing Policies）：- 路由管理员通过制定特定的路由选择策略来影响路由选择过程。
- 路由选择策略可以基于多种因素，如路由器的负载、链路的带宽、成本等来选择路径。
- 通过调整路由策略，可以优化网络的性能、提高安全性等。
总的来说，路由选择是根据路由选择算法和策略来确定数据包的最佳路径。
这是一个根据网络状况、拓扑结构、需求等因素进行决策的过程，以确保数据能够快速、安全地传输到目的地。
最短路径路由算法
最短路径路由算法1. 引言最短路径路由算法是计算机网络中的一种重要算法，用于确定网络中两个节点之间的最短路径。
在网络通信中，选择最短路径可以大大提高数据传输的效率和可靠性。
本文将介绍最短路径路由算法的原理、常见算法以及应用领域。
2. 原理概述最短路径路由算法是基于图论的算法。
它将网络抽象成一个有向图，其中节点表示网络中的路由器或交换机，边表示节点之间的连接。
每条边都有一个与之相关的权重，表示在该路径上传输数据的代价。
最短路径路由算法的目标是找到网络中两个节点之间的最短路径，即路径上的所有边的权重之和最小。
3. 常见算法3.1 Dijkstra算法Dijkstra算法是最短路径路由算法中最经典的算法之一。
它通过逐步确定从源节点到其他节点的最短路径来实现最短路径的计算。
算法的核心思想是维护一个距离表，记录从源节点到其他节点的当前最短距离。
通过不断更新距离表中的值，最终得到源节点到目标节点的最短路径。
3.2 Bellman-Ford算法Bellman-Ford算法是另一种常见的最短路径路由算法。
与Dijkstra 算法不同，Bellman-Ford算法可以处理带有负权边的图。
算法通过进行多次迭代，逐步更新节点之间的最短距离，直到收敛为止。
Bellman-Ford算法的优势在于可以处理具有负权边的情况，但由于需要进行多次迭代，算法的时间复杂度较高。
3.3 Floyd-Warshall算法Floyd-Warshall算法是一种全局最短路径算法，用于计算图中任意两个节点之间的最短路径。
算法通过动态规划的方式，逐步更新节点之间的最短距离。
Floyd-Warshall算法的时间复杂度较高，但由于可以同时计算所有节点之间的最短路径，因此在网络规模较小的情况下，仍然是一个有效的算法。
4. 应用领域最短路径路由算法在计算机网络中有广泛的应用。
其中，最为典型的应用之一就是Internet路由器的路由选择。
Internet由大量的路由器组成，路由器之间的通信需要选择最短路径，以保证数据的快速传输和网络的稳定性。
计算机网络之路由算法：最短路径法则,提升路由效率!
计算机网络之路由算法：最短路径法则,提升路由效率!计算机网络之路由算法：最短路径法则，提升路由效率1. 概述计算机网络中的路由算法是实现网络数据包传输的重要组成部分。
最短路径法则是一种常用的路由算法，它通过选择最短的路径来提高路由效率。
本文将介绍最短路径法则的原理和应用。
2. 最短路径法则的原理最短路径法则的基本原理是通过计算各个节点之间的距离，选取距离最短的路径作为数据包传输的路径。
常用的最短路径计算算法有Dijkstra算法和Bellman-Ford算法。
Dijkstra算法是一种常用的单源最短路径算法，它通过不断选择当前距离起点最近的节点，逐步更新节点的距离值，直到找到起点到目标节点的最短路径。
该算法的时间复杂度为O(V^2)，其中V为网络中节点的数量。
Bellman-Ford算法是一种能够处理带有负权边的图的最短路径算法，它通过不断松弛边的权值来计算最短路径。
该算法的时间复杂度为O(VE)，其中V为网络中节点的数量，E为网络中边的数量。
3. 最短路径法则的应用最短路径法则广泛应用于计算机网络中的路由选择和网络优化等方面。
通过选取最短路径，可以提高数据包传输的效率和速度，减少网络拥塞等问题。
在实际应用中，最短路径法则可以通过路由器和交换机等网络设备的配置来实现。
通过配置路由表和控制数据包的流向，可以实现数据包按照最短路径进行传输。
4. 总结最短路径法则是一种提高路由效率的常用算法，在计算机网络中具有广泛的应用。
通过选取最短路径，可以实现数据包的快速传输，并减少网络拥塞等问题。
不同的最短路径计算算法适用于不同的场景，选择适合的算法可以提升路由效率。
该文档提供了最短路径法则的概述、原理和应用，帮助读者理解和应用最短路径算法。
通过合理的路由算法选择和配置，可以优化网络性能，提高数据传输效率。
---*注意：本文档仅提供概述和基本原理，具体网络配置和算法细节需根据实际情况进行进一步研究和探索。
*。
路由协议RIP和OSPF
路由协议RIP和OSPF路由协议是计算机网络中用于决定数据包从源主机到目的主机的路径的一种机制。
RIP（Routing Information Protocol）和OSPF（Open Shortest Path First）是两种常用的路由协议。
本文将详细介绍RIP和OSPF协议的特点、工作原理以及各自的优缺点。
RIP是一种距离矢量路由协议，其最初用于IPv4网络，后来扩展到支持IPv6、RIP协议通过交换路由表信息来决定数据包的传输路径。
RIP使用Hop Count（跃点数）作为度量标准，即每个路由器将数据包发送到目标网络所需经过的路由器数量。
RIP用于小型网络，其操作简单，实施容易。
RIP的最大跳数默认为15，超过这个跳数的路由将被认为无效。
RIP协议采用分散式的路由算法，每个路由器都独立地计算路径和更新路由表，然后将更新的路由表信息广播给邻居。
RIP协议使用了刷新时间（30秒）和失效时间（180秒）来更新和删除路由表项。
RIP协议的优点是实施简单、开销低，并且适用于小型网络。
然而，RIP协议也有一些缺点。
首先，RIP协议的最大跳数限制导致其适用范围受限，不能应用于大型网络。
其次，RIP的收敛时间较长，当网络拓扑发生变化时，RIP需要较长的时间来更新路由信息，可能会造成数据包丢失或延迟。
此外，RIP协议只考虑跳数作为路由度量标准，忽略了其他因素，如带宽和延迟，导致不够灵活。
相比之下，OSPF是一种链路状态路由协议，用于在大型复杂网络中找到最短路径。
OSPF使用Dijkstra算法来计算最短路径，并将其存储在一个链路状态数据库中。
OSPF协议需要大量的计算和内存资源来维护链路状态数据库，并使用Hello消息来检测邻居路由器。
OSPF协议将网络划分为区域，其中每个区域中的路由器都有一个完整的链路状态数据库，而不需要了解区域外的网络拓扑。
OSPF协议使用开销（Cost）作为路径选择的度量标准，开销通常与链路带宽相关。

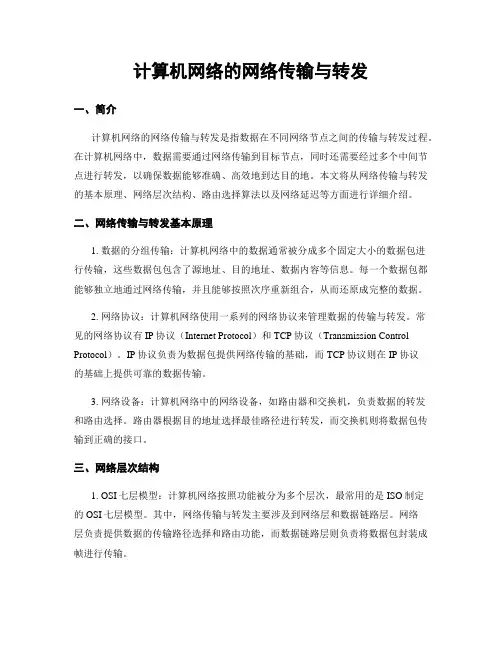

计算机网络的网络传输与转发
计算机网络的网络传输与转发一、简介计算机网络的网络传输与转发是指数据在不同网络节点之间的传输与转发过程。
在计算机网络中，数据需要通过网络传输到目标节点，同时还需要经过多个中间节点进行转发，以确保数据能够准确、高效地到达目的地。
本文将从网络传输与转发的基本原理、网络层次结构、路由选择算法以及网络延迟等方面进行详细介绍。
二、网络传输与转发基本原理1. 数据的分组传输：计算机网络中的数据通常被分成多个固定大小的数据包进行传输，这些数据包包含了源地址、目的地址、数据内容等信息。
每一个数据包都能够独立地通过网络传输，并且能够按照次序重新组合，从而还原成完整的数据。
2. 网络协议：计算机网络使用一系列的网络协议来管理数据的传输与转发。
常见的网络协议有IP协议（Internet Protocol）和TCP协议（Transmission Control Protocol）。
IP协议负责为数据包提供网络传输的基础，而TCP协议则在IP协议的基础上提供可靠的数据传输。
3. 网络设备：计算机网络中的网络设备，如路由器和交换机，负责数据的转发和路由选择。
路由器根据目的地址选择最佳路径进行转发，而交换机则将数据包传输到正确的接口。
三、网络层次结构1. OSI七层模型：计算机网络按照功能被分为多个层次，最常用的是ISO制定的OSI七层模型。
其中，网络传输与转发主要涉及到网络层和数据链路层。
网络层负责提供数据的传输路径选择和路由功能，而数据链路层则负责将数据包封装成帧进行传输。
2. TCP/IP四层模型：TCP/IP是互联网最常用的协议族，它对应的是TCP/IP四层模型。
在这个模型中，网络传输与转发主要涉及到网络层和数据链路层。
网络层使用IP协议提供数据传输的基础，而数据链路层使用以太网等协议进行数据的封装和传输。
四、路由选择算法1. 距离矢量算法：距离矢量算法是一种基于距离的简单路由选择算法。
每个路由器根据与邻居路由器的距离来选择最佳路径，以达到最终目的地。
路由算法中的Dijkstra算法实现原理
路由算法中的Dijkstra算法实现原理路由算法是计算机网络中的一项重要技术，它指导着数据在网络中的传输过程。
路由算法中的Dijkstra算法是其中一种比较常用的算法，它通过计算最短路径来选择数据传输方案，进而实现高效稳定的数据传输。
本文将详细介绍Dijkstra算法的实现原理。
一、Dijkstra算法的概述Dijkstra算法是一种用于计算带权图最短路径的算法。
它的基本思想是：维护一个当前已知的最短路径集合S和距离源点最短的节点v，然后以v为基础扩展出一些新的节点，并计算这些节点到源点的距离并更新路径集合S。
重复这一过程，一直到源点到所有节点的最短路径集合已经确定为止。
该算法求解的是一个有向带权图中一个节点到其他所有节点的最短路径问题，其中「带权」表示图的边权值是一个非负实数。
二、Dijkstra算法的实现Dijkstra算法可以使用多种数据结构的实现，常见的有数组、链表、堆等。
这里我们以使用优先队列为例进行实现。
首先，定义一个数组distance用于存储源点至所有节点的最短距离。
初始状态下，将源点与其它节点的距离初始化为正无穷大。
同时，构建一个优先队列，用于维护已经遍历过的节点。
具体实现过程如下：1. 初始化distance数组和优先队列。
将源点源加入优先队列中，与源点相邻的节点按照距离增序加入队列中。
2. 从队列中取出距离源点最短的节点u，然后遍历所有与节点u相邻的节点v。
通过计算distance[u] + w(u,v)可得到源点到节点v的距离。
如果这个距离比已经存储在distance[v]中的距离更短，则更新distance[v]的值，同时将节点v加入到优先队列中。
3. 重复步骤2，直到所有节点都已经加入到队列中，并且所有节点的最短路径都已经被确定。
三、Dijkstra算法的时间复杂度分析Dijkstra算法的时间复杂度主要取决于寻找当前距离源点最短的节点的过程。
如果使用数组实现，该过程的时间复杂度为O(n^2)，n为节点数量。
最短路径路由算法
第7 章网络层
ISO 定义 网络层为一个网络连接的两个传送实体间交换网络服 务数据单元提供功能和规程的方法，它使传送实体独立 于路由选择和交换的方式。 网络层与数据链路层的区别： 网络层是将源端发出的分组经各种途径送到目的端。 而数据链路层仅将数据帧从传输介质的一端送到另 一端。因此，网络层是处理端到端数据传输的最低层。 网络层要解决的关键问题 了解通信子网的拓扑结构，选择路由。
计 算 机 网 络
COMPUTER NETWORKS
第7章 网络层
学习本章方法
本章是本书最重要的一章,其中7.5节是重中之重.
1) 算法着重理解,也可自己发明新的算法或改 进已有的算法,并能根据现有的算法编写程序 2) IP地址,子网的划分,超网的构造,路由选择
网络层是向传输层提供以下服务: 路由选择 拥塞控制 网络互联
步骤5：计算新路由
在路由器积累了一整套网络的链路状态分 组后，就可以通过计算得到整个网络的结 构。可以利用Dijkstra算法计算得到每个 其它路由器的最短路径。 基于链路状态的路由协议
Open Shortest Path First (OSPF) Intermediate System-Intermediate System (IS-IS)
分级路由图例
小结 — 路由算法
最优化原则 路由算法的目的是找出并使 用汇集树。 最短路径路由算法 目的是构建两个路由器间的 路由，算法是在子网拓扑图 中找出最短路径。 Dijkstra算法。 洪泛算法 把收到的每一个分组，向除 了该分组到来的线路外的所 有输出线路发送。 基于流量的路由算法 根据网络带宽和平均流量， 可得出平均延迟，因此路由 问题归结为找产生网络最小 延迟的路由算法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络原理最短路径路由
在路由选择方法中，我们经常采用的算法是：求给定网络中任意两个节点间的最短路径。
即求任意两个节点间的最小时延或最小费用的路径。
这里已知的是整个网络拓扑和各链路的长度。
求最短路径的方法有许多种，下面我们以图6-4所示的网络为例来讨论一种由Dijkstra 提出的求最短路径的算法，即寻找从源节点到网络中其他各节点的最短路径。
在本例中，设节点A为源节点，然后逐步寻找其最短路径，每次找一个节点到源节点的最短路径，直到把所有的点都找到为止。
图6-4 求最短路径算法的网络举例
令D(V)为源节点(节点A)到节点v的距离,它就是沿着某一通路的所有链路的长度之和。
再令l(i,l)为节点i至节点j之间的距离。
整个算法有以下部分：
（1）初始化。
令N表示网络节点的集合。
先令N={A}，对所有不在N中的节点v，写出：
λ(A,ν)若节点ν与节点A直接相连；
D(ν)= {
∞若节点ν与节点A不直接相连；
在用计算机进行求解时，可以用一个比任何路径长度大得多的数值代替∞，可以使D （v）=99。
（2）寻找一个不在N中的节点w，其D（w）值为最小。
把w加入到N中，然后对所有不在N中的节点，用D（v）与[D（w）+λ(w,ν)]中较小的值去更新原有的D（v）值，即：D（v）←min[D（v）,D（w）+λ(w,ν)]
（3）重得步骤（2），直到所有的网络节点都在N中为止。
6-2所示
是对图
6-4的网
络进行求
解的详细
步骤。
可
以看出，上述的步骤（2）共执行了5次，表中带圆圈的数字是在每一次执行步骤（2）时所寻找的具有最小值的D（w）值。
当第5次执行步骤（2）并得出了结果后，所有网络节点都已包含在N之中，整个算法即告结束。
最后就可得出以节点A 为根的最短路径树，如图6-5（1）所示。
从这个最短路径树可以清楚地看出从源节点A 到网内任何一个节点的最短路径。
图中，每个节点旁边括号中的数字表明该节点是在执行第几步的算法时加入到集合中去的。
初始化步骤为第0步。
在图6-5（2）中，是节点A 内存中的路由表。
该路由表指出对于发往某个目的站的分组，从节点A 出发后的后继节点应当是哪个节点，同样，在所有其他各节点中都有一个这样的路由表。
当然，这就需要分别以这些节点为源节点，重新执行算法，然后才能找出其最短路径树和相应的源节点路由表。
(3)(4)
(0)
(1)用算法求出节点A的最短路径树
(2)节点A的路由表 图6-5 节点A 的最短路径树和路由表。
