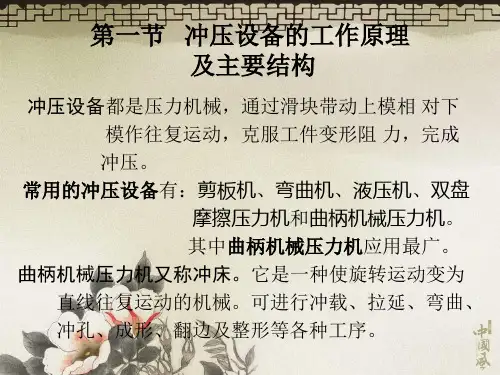

冲压设备安全操作培训

5.辅助系统: 如润滑系统、保护装置以及气垫、顶 件装置、滑块平衡装置等
一.曲柄压力机工作机构的运动和受力特点
〔一〕 曲轴、连杆和滑块的运动 曲轴、连杆和滑块的运动是刚性的。所以在使
用时绝对不能超载使用。绝不能使模具刚性接触, 否那么会造成设备及模具的损坏。
转角条件下有不同的值,曲轴 转过相同的角度,滑块不能获得相同的位移。 2.曲轴处于上、下止点时,滑块的速度值为零,下 止 点冲压可近似看成静载加工;曲轴位于90、270度时滑 块速度值最大; 3.滑块在不同位置制动时,所消耗的能量不同,上、 下止点制动时,滑块下滑量较小;90度制动时滑块下 滑的距离较大。
2.滑块行程次数〔单位:次/分〕。滑块在连续运动时每分种 的往复次数称为行程次数。
在单件坯料手工送入模内操作的各种冲压作业中,如果 在滑块连续运行条件下工作,人手就要准确而有节奏地配合 滑块的动作,此时很容易引起疲劳而出现误操作。因此,凡 需要手入模内操作的各种冲压作业,原那么上都应采用单次 行程标准。
闭式压力机的机身呈“Π〞形,常用组合式结 构。用四根拉紧螺栓将上横梁、两侧立柱和底座 组成一个框架式的机身。这类压力机可用于大、 中型压力机。250吨以上的压力机都采用此种结 构。
〔二〕按曲轴结构分类
压力机按曲轴结构不同可分为双柱曲轴压力机、 单柱偏心压力机和齿轮偏心压力机三大类。
双柱曲轴压力机的连杆装在两个轴承之间,是 最常见的一种结构,左端安装制动器,右端安装大齿 轮及离合器。一般来说不能制成大型号的。其曲拐与 主轴颈的距离,就是滑块行程的一半。
对于开式压力机而言,因行程次数高,故凡手入 模内的操作作业必须采用单次行程标准。只有滑块停 止在上止点时手入模内操作才是平安。
多工位压力机及自动化基本知识

9
JIER多工位压力机技术特点 一、可靠性
JIER压力机系统和部件都是经过测试验证的 压机具有高刚度 ▲保证了良好的精度稳定性 ▲提高压机使用寿命 ▲可保证汽车覆盖件易成形和尺寸稳定性 ▲可保证车身覆盖件良好的焊装性 ▲可保证整车车身的精度保持性和外观质量稳定性 ▲可提高模具的使用寿命20% ▲可降低机床噪声 ▲压力机的刚度决定压力机的重量,刚度高,重量重
滑块导向系统
采用八面超长导向系统
导向性能良好
模具使用寿命长 导轨磨损后或者更换 后很容易重新调整
13
JIER多工位压力机技术特点 • 多工位压力机人字齿轮
• 主传动人字齿轮
• • • • • JIER多工位压力机横梁高速级主传动采 用人字齿轮 使用运行平稳的人字齿轮, 模具使用寿命得以延长, 零件质量也大大提高。 高质量的齿轮经久耐用。
序号
项 目
手工生产线
1
设备组成
压力机5台
2 3 4 5 6 7 8 9
压机总能力 设备总重 安装空间 主电机功率 换模时间 全线人数 实际生产次数 模具价格比
(800+500双动) +800×4=4500t 1400t 90% 500KW 20-30分钟 20-25人 4-6次/分 100%
10
冲压件综合成本
安全功能,舒勒安全控制系统(Pil) 主控制面板,附带触摸屏和硬件按钮 多功能 操作模式和急停 主动提示/引导 存储200个模数据 根据安全类别4,压力机自动操作 通过下列方法,控制立柱面板上的模具功能 2个电源和回风(1/2’’) 1x continuous air(1/2’’) 联轴节/插头出口(HAN 24)(16入口/4出口) 2个插头出口组件(外部供电) 控制电柜,带空调装置
大型多工位压力机的国内外技术比较与竞争优势分析

大型多工位压力机的国内外技术比较与竞争优势分析引言大型多工位压力机是一种关键的工业设备,广泛应用于汽车、电子、航空航天等制造行业。
随着全球市场的开放和竞争的加剧,国内外压力机技术的比较和竞争优势的分析对于制造商和用户都具有重要意义。
本文将对大型多工位压力机的国内外技术进行比较,并分析其竞争优势。
国内压力机技术现状国内压力机技术在过去几十年中取得了显著的发展,已经能够满足大部分制造需求。
国内企业在机械设计、系统控制和制造工艺等方面都取得了重要进展。
国内大型多工位压力机具有以下技术特点:1.设计创新:国内企业进行了大胆的设计创新,提高了压力机的刚性和稳定性。
采用优化设计和新材料,使得设备更加耐用,并提高了生产效率。
2. 系统控制:国内压力机技术在系统控制方面取得了重要突破。
采用先进的传感器和控制技术,实现了精确的运动控制和高度自动化。
3. 制造工艺:国内企业在制造工艺方面也取得了显著进展。
采用数控加工技术和先进的装配工艺,提高了设备的质量和精度。
然而,国内压力机技术仍然存在一些挑战。
例如,设备的高端部件和关键零部件大多依赖进口,制约了设备的整体性能和可靠性。
此外,国内压力机企业在研发创新和技术实施方面还需要进一步加强。
国外压力机技术现状国外压力机技术在许多方面具有先进性和竞争优势。
以下是国外压力机技术的几个重要特点:1. 高端零部件:国外压力机技术大多采用高端零部件,确保了设备的高可靠性和长寿命。
同时,这些零部件也能够提供更高的生产效率。
2. 节能环保:国外压力机技术注重节能环保,采用先进的液压系统和低噪音设计。
这不仅符合环保要求,还能节省能源和降低用户的运营成本。
3. 智能化:国外压力机技术注重智能化和自动化,采用先进的控制系统和传感器。
这些技术可以提供更精确的控制和更高的生产效率。
与国外相比,国内压力机技术仍然存在一些差距。
国外的技术创新和研发投入较高,能够更好地满足市场需求。
同时,国外企业在生产流程和质量管理方面也相对成熟,能够提供高品质和可靠的设备。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
多工位压机介绍多工位压力机是先进的压力机设备,是多台压机的集成,一般由线头单元、送料机构、压力机和线尾部分组成。
最快节拍可达25次/分以上、可满足高速自动化生产。
线头单元可分为:拆垛单元、磁性皮带及清洗、涂油设备等;送料机构一般由送料双臂组成;压机一般分为多滑块和但滑块,根据不同需求进行选择,线尾部分一般由输送皮带构成。
国际上制造多工位的著名厂家有:瑞士Gudel,德国舒勒,日本小松,西班牙法格等。
英文又叫做:multi-station transfer press(多工位自动压力机)跨越传统压机线和多工位压机生产代沟的新技术2003年,德国Weingarten公司研制开发的Speedbar(快速横杆)传统压机线工件传送系统,使价格昂贵的大型Crossbar(横杆)多工位压机的模具/Tooling(端拾器)可以与配备Speedbar的传统压机线相互通用,不仅跨越了长期以来多工位压机模具/Tooling不能与传统机械化压机线互换生产的代沟,而且大大提高了传统压机线的生产产出率和多工位压机的资源有效利用率,为传统压机线带来了革命性的飞跃。
随着科技的发展和人们生活质量的提高,汽车已成为生活中不可或缺的一部分,汽车工业得以迅速发展并成为发达国家和部分发展中国家的支柱产业。
作为汽车制造四大工艺之首的冲压工艺也因此得到了快速发展。
汽车制造的规模越大,低成本高产出就显得越重要。
在冲压生产经历了多年的手工压机线生产之后,20世纪80年代初期,一种既能提高工件表面质量,又能提高生产效率的配备Feeder(在传统压机线中用于工件上/下料的机械手)或机器人的机械化压机线生产成了大型汽车公司的主选设备,但由于Feeder系统的结构和控制技术的限制,Feeder压机线生产冲次一直不能得到有效提高。
到了20世纪90年代,众多国外大型汽车公司纷纷把目光投向速度更快的大型Crossbar(多工位压机中用于工件传送的横杆机构)多工位压机。
虽然大型Crossbar多工位压机的产出率很高(最快可达到15件/min),但长期以来,由于零件传送机构的结构不同造成工件传送Tooling(安装在Speedbar、Crossbar 或 Feeder上冲压生产过程中用于抓取和投放工件的端拾器)与传统压机线Tooling不能共用,使众多采用多工位压机进行冲压生产的汽车公司一直苦于无法找到可以作为多工位压机生产备份和试模的低廉压机线生产方式,越来越不堪由于多工位压机故障和长时间试模造成的高成本资源浪费和停产损失。
直到2003年,德国著名的压机制造厂——Weingarten公司开发出结构合理、功能完善的Speedbar传统压机线工件传送系统,不仅使传统压机线的产出效率大幅提高,而且使得多工位压机的模具/Tooling可以不需任何更改而转移到相应规格装有Speedbar系统的传统压机线上进行生产或试模,大大提高了大型多工位压机的有效生产时间和生产产出率。
Speedbar传送系统的先进性Speedbar传送系统的先进性主要体现在结构和控制技术两个方面。
● 结构的先进性Speedbar装置通过位于压机线前后压机立柱两侧的支架,悬挂于前后压机之间,位于压机工作台左右两侧的纵向导轨和伺服驱动电机带动Speedbar从前一台压机中抓取工件并直接送到下一台压机中。
相对于目前正被广泛应用的Feeder压机线,由于该Speedbar的安装承载支架是支撑在压机厂房基础上的,不像Feeder支架那样安装在压机立柱上(当压机工作时,Feeder支架会产生振动),因此,大大提高了整个Speedbar传送机构的稳定性和工件的传送速度,而不必担心像Feeder压机线那样因Tooling振动使高速传送的工件丢落。
同时,Speedbar和纵向导轨的两级驱动也保证了该机构水平传送的高速性,根据目前Speedbar的技术数据,其水平传送速度达到7~9m/s,加速度为16m/s2;而传统的Feeder压机线的传送水平速度为5m/s,加速度仅为12m/s2。
此外,由于Speedbar仅用一套Tooling即可完成从前一台压机中拾取零件直接送入后一台压机中的工件传送动作,而传统Feeder压机线的前后压机之间的工件传送要需3套Tooling(分别为上料手、地面穿梭小车和下料手)才能完成。
因此,与Feeder线相比省去了地面穿梭小车,前后压机的间距得以由传统Feeder线的7~7.5m缩短到6~6.8m,这使整条压机线的长度可以缩减3.5~5m,由于压机线设备基础投资巨大(一般6000~7000元/m2),整线长度的缩短可以节省工厂近百万人民币的土建投资。
在Tooling的更换方面,由于每套模具Tooling的大幅减少,生产换模时间可以减少到15min,与Feeder压机线的模具/Tooling更换时间25min相比,换模时间节省了40%,另外,由于Speedbar结构具有与多工位压机Crossbar相同的特性,可以实现整线全自动模具/Tooling更换,换模时间更是可以减少到8min,可节省换模时间高达68%。
● 控制技术的先进性虽然相比传统的Feeder压机线,Speedbar省去了地面穿梭小车,但Speedbar的9轴自由编程驱动保证了工件沿X轴、Y轴和Z周的灵活移动及绕X轴、Y轴的倾斜转动,同时还有沿Y轴的单件侧移和双件侧移分离动作(见图)。
仅用一套Tooling就可以实现传统Feeder 线3套Tooling才能完成的动作。
另外,Speedbar控制系统与压机的控制系统同步组合设计,使两者更加有机地结合在一起,基本实现了同步驱动,Speedbar与压机之间的直接连锁控制点保证了Speedbar运行的安全性和与压机滑块运行的协调性,提高了整线的生产速度。
而在Feeder压机线中,Feeder仅仅是从压机的驱动控制系统中采集几个位置信号,Feeder本身的控制系统与压机控制系统合成一体。
由于压机、上料手、地面穿梭小车和下料手相互之间的间接连锁控制点太多,若Feeder 提前启动,就容易发生与压机滑块或模具相撞的事故;若等待压机滑块到达上死点后Feeder 再运行,则整线的有效产出次数又太低。
因此,在传统Feeder压机线中速度与安全一直是不能很好协调解决的一对突出矛盾,而正是这一矛盾直接限制了压机线的生产效率。
可观的产出率和经济效益在传统Feeder机械化压机生产线、Speedbar机械化压机生产线和Crossbar多工位压机生产线3种不同的冲压生产工艺中,三者的连续无故障最大冲次分别是:9冲次/min、12冲次/ min 、15冲次/ min。
显然,以Crossbar多工位压机生产线的产出效率最高,但如果把设备投资成本和设备产出能力综合起来加以评估,Speedbar会具有最低廉的单位冲次成本。
根据目前冲压设备生产技术能力,机械化系统目前还不能国产化,大型Crossbar多工位压机也不能国产化,这无形之中提高了汽车制造厂家的冲压生产成本。
在压机工作台台面尺寸相同的前提下,各类压机生产线的投资和生产成本见下表(表中进口设备是指来自欧洲一流技术质量水平的设备)。
由表中对比可见,Speedbar机械化压机线的生产成本要比传统Feeder机械化压机线的生产成本低20%以上。
对于大型汽车制造公司而言,要规划订购具有国际先进技术质量的冲压设备,Speedbar压机线和Crossbar多工位压机应是首选。
就国内各汽车制造公司的生产规模来看,目前还没有哪家公司达到Crossbar多工位压机合理使用率的生产规模。
因此,Speedbar 压机线将是提高经济效益和生产产出率的最优选择。
当然,上表的综合比较中,成本最低的还是国产压机配备Speedbar机械化系统,这值得国内汽车制造厂家考虑,同时也促使国内压机制造厂家要提高自身的技术装备和制造能力,以满足Speedbar系统对压机在连锁控制和运行速度方面的高要求。
在工件传送Tooling的使用方面,由于Speedbar系统的Tooling数量大幅减少,Tooling 的结构也更为简单,因此,与Feeder系统的Tooling相比,每套模具的使用成本将减少60%以上。
目前传统Feeder压机线每套模具生产用Tooling费用约5万美元左右,使用Speedbar 系统后,每套模具的Tooling费用仅为2万美元左右。
如果每个车型有30个大型自制零件在机械化压机线上生产,仅Tooling一项即可节约生产成本约90万美元。
应用前景在目前汽车生产和销售竞争日趋激烈的环境下,如何在降低或不增加投资的前提下,谋取生产效率和经济效益的最大化,是各汽车制造厂家不断追求的目标。
在这方面,国内的一汽集团轿车分厂和一汽大众走在了最前面,早在2003年末和2004年初,两家公司分别从Weingarten公司订购了3条大型Speedbar压机线。
目前,根据笔者信息,国内又有上海大众和重庆福特等汽车制造厂对Speedbar技术感兴趣,并进行了深层次的技术交流。
Speedbar技术在传统冲压生产线领域的大门已经打开,相信在今后的新增传统压机线设备的机械化系统配置中,Speedbar系统将占据统治地位。
结束语依靠当前电子伺服控制技术的深入发展及应用,并以大型Crossbar多工位压机成熟的工件传送控制技术为基础,Speedbar系统确保了其技术的先进性和可靠性。
但是,由于Speedbar 对压机立柱内侧间距的要求比传统Feeder大,对压机连锁控制要求比Feeder高,造成了该Speedbar系统不能应用于现有手工或Feeder压机线的改造,这在一定程度上限制了其应用范围。
不过,从长远来看,Speedbar技术的低生产成本和高产出率将很快被汽车制造业所认知并给全球汽车制造业带来无限财富。
