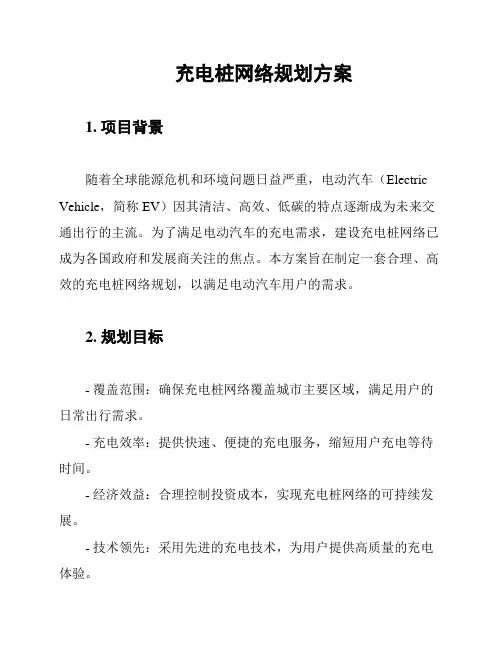

充电桩网络规划方案1. 项目背景随着全球能源危机和环境问题日益严重，电动汽车（Electric Vehicle，简称 EV）因其清洁、高效、低碳的特点逐渐成为未来交通出行的主流。
为了满足电动汽车的充电需求，建设充电桩网络已成为各国政府和发展商关注的焦点。
本方案旨在制定一套合理、高效的充电桩网络规划，以满足电动汽车用户的需求。
2. 规划目标- 覆盖范围：确保充电桩网络覆盖城市主要区域，满足用户的日常出行需求。
- 充电效率：提供快速、便捷的充电服务，缩短用户充电等待时间。
- 经济效益：合理控制投资成本，实现充电桩网络的可持续发展。
- 技术领先：采用先进的充电技术，为用户提供高质量的充电体验。
3. 规划原则- 用户需求导向：以用户需求为出发点，合理布局充电桩，提高用户满意度。
- 差异化服务：针对不同用户群体，提供多样化、个性化的充电服务。
- 预留发展空间：考虑未来电动汽车和充电技术的发展趋势，预留足够的充电桩数量和空间。
- 经济效益与环保效益相结合：在满足用户需求的同时，降低投资成本，实现经济和环保效益的双赢。
4. 充电桩网络布局4.1 充电桩类型选择根据不同场景和用户需求，选择合适的充电桩类型，如：- 家用充电桩：适用于居民家庭，满足日常充电需求。
- 公共充电桩：适用于公共场所、商业区、停车场等，满足用户外出充电需求。
- 快速充电桩：适用于高速公路、服务区等，满足长途驾驶用户快速充电需求。
4.2 充电桩密度根据城市区域功能和用户出行规律，合理确定充电桩密度，如：- 核心区域：高密度部署，确保用户在市中心区域附近能方便找到充电桩。
- 非核心区域：适当降低密度，考虑用户出行需求和充电桩使用率。
4.3 充电桩位置选择考虑以下因素选择充电桩位置：- 交通便利：便于用户出行到达，提高充电桩使用率。
- 安全性：避免充电桩安装在易发生安全事故的区域。
- 电力供应：确保充电桩附近有稳定的电力供应。
5. 投资预算与成本控制根据充电桩网络规划，制定投资预算，包括：- 充电桩设备购置成本- 充电桩安装和维护成本- 充电桩运营和管理成本在保证充电桩质量和服务的前提下，通过招标、谈判等手段，降低设备购置和安装维护成本。

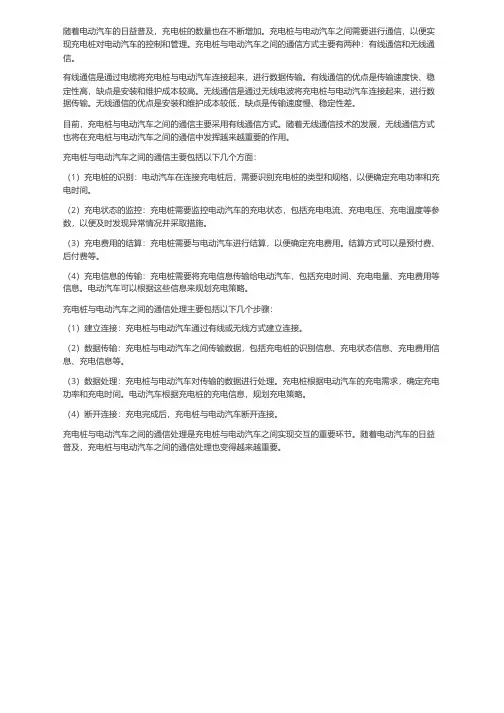

充电桩bcl通信处理
随着电动汽车的日益普及，充电桩的数量也在不断增加。
充电桩与电动汽车之间需要进行通信，以便实现充电桩对电动汽车的控制和管理。
充电桩与电动汽车之间的通信方式主要有两种：有线通信和无线通信。
有线通信是通过电缆将充电桩与电动汽车连接起来，进行数据传输。
有线通信的优点是传输速度快、稳定性高，缺点是安装和维护成本较高。
无线通信是通过无线电波将充电桩与电动汽车连接起来，进行数据传输。
无线通信的优点是安装和维护成本较低，缺点是传输速度慢、稳定性差。
目前，充电桩与电动汽车之间的通信主要采用有线通信方式。
随着无线通信技术的发展，无线通信方式也将在充电桩与电动汽车之间的通信中发挥越来越重要的作用。
充电桩与电动汽车之间的通信主要包括以下几个方面：（1）充电桩的识别：电动汽车在连接充电桩后，需要识别充电桩的类型和规格，以便确定充电功率和充电时间。
（2）充电状态的监控：充电桩需要监控电动汽车的充电状态，包括充电电流、充电电压、充电温度等参数，以便及时发现异常情况并采取措施。
（3）充电费用的结算：充电桩需要与电动汽车进行结算，以便确定充电费用。
结算方式可以是预付费、后付费等。
（4）充电信息的传输：充电桩需要将充电信息传输给电动汽车，包括充电时间、充电电量、充电费用等信息。
电动汽车可以根据这些信息来规划充电策略。
充电桩与电动汽车之间的通信处理主要包括以下几个步骤：（1）建立连接：充电桩与电动汽车通过有线或无线方式建立连接。
（2）数据传输：充电桩与电动汽车之间传输数据，包括充电桩的识别信息、充电状态信息、充电费用信息、充电信息等。
（3）数据处理：充电桩与电动汽车对传输的数据进行处理。
充电桩根据电动汽车的充电需求，确定充电功率和充电时间。
电动汽车根据充电桩的充电信息，规划充电策略。
（4）断开连接：充电完成后，充电桩与电动汽车断开连接。
充电桩与电动汽车之间的通信处理是充电桩与电动汽车之间实现交互的重要环节。
随着电动汽车的日益普及，充电桩与电动汽车之间的通信处理也变得越来越重要。

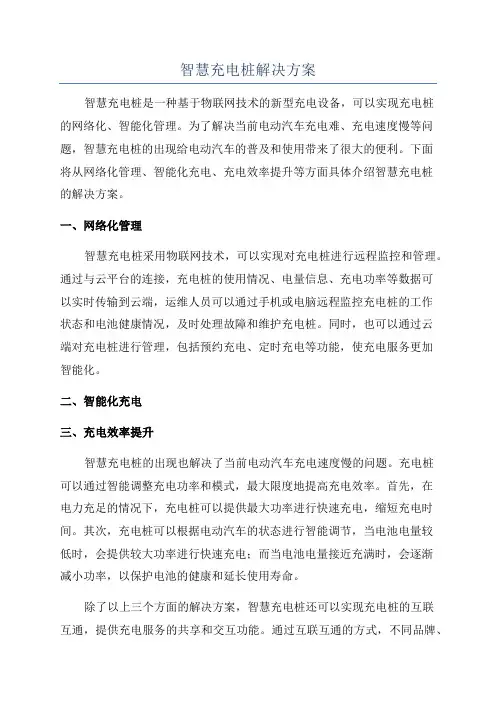

智慧充电桩解决方案
智慧充电桩解决方案智慧充电桩是一种基于物联网技术的新型充电设备，可以实现充电桩的网络化、智能化管理。
为了解决当前电动汽车充电难、充电速度慢等问题，智慧充电桩的出现给电动汽车的普及和使用带来了很大的便利。
下面将从网络化管理、智能化充电、充电效率提升等方面具体介绍智慧充电桩的解决方案。
一、网络化管理智慧充电桩采用物联网技术，可以实现对充电桩进行远程监控和管理。
通过与云平台的连接，充电桩的使用情况、电量信息、充电功率等数据可以实时传输到云端，运维人员可以通过手机或电脑远程监控充电桩的工作状态和电池健康情况，及时处理故障和维护充电桩。
同时，也可以通过云端对充电桩进行管理，包括预约充电、定时充电等功能，使充电服务更加智能化。
二、智能化充电三、充电效率提升智慧充电桩的出现也解决了当前电动汽车充电速度慢的问题。
充电桩可以通过智能调整充电功率和模式，最大限度地提高充电效率。
首先，在电力充足的情况下，充电桩可以提供最大功率进行快速充电，缩短充电时间。
其次，充电桩可以根据电动汽车的状态进行智能调节，当电池电量较低时，会提供较大功率进行快速充电；而当电池电量接近充满时，会逐渐减小功率，以保护电池的健康和延长使用寿命。
除了以上三个方面的解决方案，智慧充电桩还可以实现充电桩的互联互通，提供充电服务的共享和交互功能。
通过互联互通的方式，不同品牌、型号的充电桩可以共享资源、实现互操作性，为用户提供更加便捷的充电服务。
同时，还可以实现充电桩与能源系统的连接，实现智能能源管理，合理调配电力资源，提升能源利用效率。
总之，智慧充电桩解决方案通过网络化管理、智能化充电和充电效率提升等方面的创新，为解决电动汽车充电难、充电速度慢等问题提供了一种全新的解决方案。
随着智慧充电桩技术的不断发展和普及，相信电动汽车的充电问题将会得到进一步改善，为电动汽车的普及和使用提供更好的支持。
地面交流充电桩的无线通信技术及通信协议
地面交流充电桩的无线通信技术及通信协议随着电动交通工具的快速发展，地面交流充电桩的无线通信技术及通信协议在充电基础设施的建设和智能化管理中起到了至关重要的作用。
本文将深入探讨地面交流充电桩的无线通信技术及通信协议，以帮助读者更好地了解这一领域的发展和应用。
一、地面交流充电桩的无线通信技术在充电桩的无线通信技术中，近年来最常见的技术包括无线通信模块和远程控制技术。
1. 无线通信模块无线通信模块是实现充电桩和管理系统之间无线通信的关键技术。
目前，主要采用的无线通信技术包括GPRS、CDMA和LTE等。
其中，GPRS是一种广泛应用于数据传输的无线通信技术，其具有覆盖范围广、传输速度快的特点，适用于充电桩和管理系统之间的数据传输。
CDMA是一种基于码分多址的无线通信技术，具有抗干扰能力强和频谱利用率高的特点，适用于密集城区的充电桩通信。
而LTE 是一种第四代移动通信技术，具有高速率、低时延和大容量的特点，适用于大规模充电桩网络的无线通信。
2. 远程控制技术远程控制技术是实现远程监控和管理充电桩的重要手段。
目前，主要采用的远程控制技术包括无线网络技术和蓝牙技术等。
无线网络技术包括Wi-Fi和ZigBee 等，通过无线网络与充电桩进行连接，实现对充电桩的远程监控和控制。
蓝牙技术则可以实现充电桩与用户智能手机之间的无线通信，方便用户远程控制充电桩的状态和参数。
二、地面交流充电桩的通信协议为了实现地面交流充电桩的信息交换和互操作性，制定了一系列通信协议标准。
以下是目前主要采用的通信协议。
1. OCPP (Open Charge Point Protocol)OCPP是一种开放式的充电桩通信协议，旨在实现不同类型充电桩与管理系统之间的兼容性。
OCPP将充电桩分为中心系统（Central System）和充电点（Charge Point），通过交换消息实现两者之间的通信。
该协议具有开放性和兼容性强的特点，被广泛应用于充电桩的远程监控、控制和账单管理等。

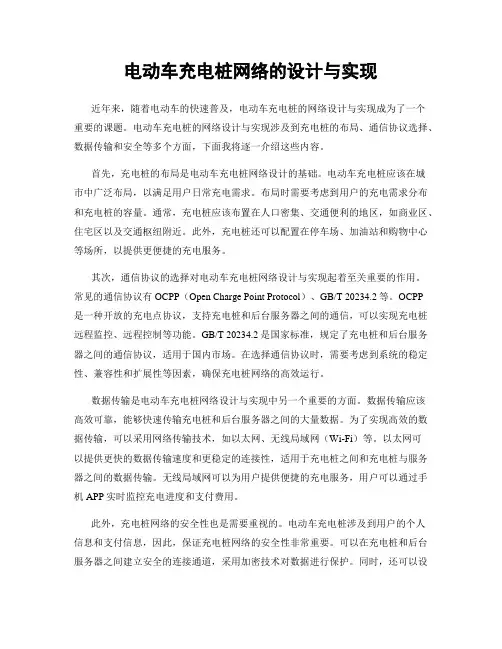

电动车充电桩网络的设计与实现
电动车充电桩网络的设计与实现近年来，随着电动车的快速普及，电动车充电桩的网络设计与实现成为了一个重要的课题。
电动车充电桩的网络设计与实现涉及到充电桩的布局、通信协议选择、数据传输和安全等多个方面，下面我将逐一介绍这些内容。
首先，充电桩的布局是电动车充电桩网络设计的基础。
电动车充电桩应该在城市中广泛布局，以满足用户日常充电需求。
布局时需要考虑到用户的充电需求分布和充电桩的容量。
通常，充电桩应该布置在人口密集、交通便利的地区，如商业区、住宅区以及交通枢纽附近。
此外，充电桩还可以配置在停车场、加油站和购物中心等场所，以提供更便捷的充电服务。
其次，通信协议的选择对电动车充电桩网络设计与实现起着至关重要的作用。
常见的通信协议有OCPP（Open Charge Point Protocol）、GB/T 20234.2等。
OCPP是一种开放的充电点协议，支持充电桩和后台服务器之间的通信，可以实现充电桩远程监控、远程控制等功能。
GB/T 20234.2是国家标准，规定了充电桩和后台服务器之间的通信协议，适用于国内市场。
在选择通信协议时，需要考虑到系统的稳定性、兼容性和扩展性等因素，确保充电桩网络的高效运行。
数据传输是电动车充电桩网络设计与实现中另一个重要的方面。
数据传输应该高效可靠，能够快速传输充电桩和后台服务器之间的大量数据。
为了实现高效的数据传输，可以采用网络传输技术，如以太网、无线局域网（Wi-Fi）等。
以太网可以提供更快的数据传输速度和更稳定的连接性，适用于充电桩之间和充电桩与服务器之间的数据传输。
无线局域网可以为用户提供便捷的充电服务，用户可以通过手机APP实时监控充电进度和支付费用。
此外，充电桩网络的安全性也是需要重视的。
电动车充电桩涉及到用户的个人信息和支付信息，因此，保证充电桩网络的安全性非常重要。
可以在充电桩和后台服务器之间建立安全的连接通道，采用加密技术对数据进行保护。
同时，还可以设置身份认证和访问控制机制，只允许授权用户使用充电桩。

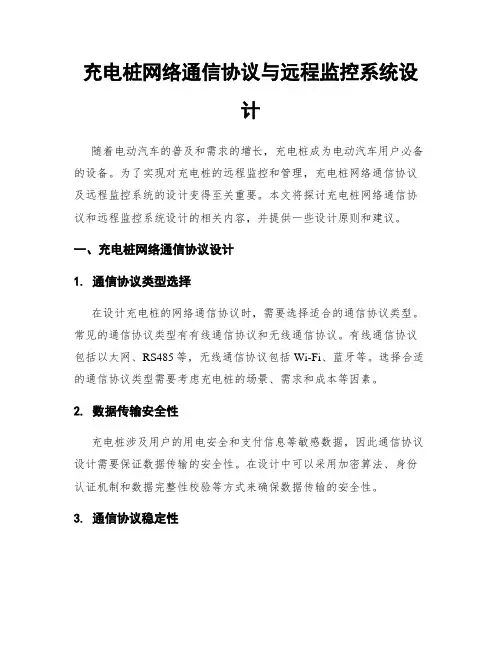

充电桩网络通信协议与远程监控系统设计
充电桩网络通信协议与远程监控系统设计随着电动汽车的普及和需求的增长，充电桩成为电动汽车用户必备的设备。
为了实现对充电桩的远程监控和管理，充电桩网络通信协议及远程监控系统的设计变得至关重要。
本文将探讨充电桩网络通信协议和远程监控系统设计的相关内容，并提供一些设计原则和建议。
一、充电桩网络通信协议设计1. 通信协议类型选择在设计充电桩的网络通信协议时，需要选择适合的通信协议类型。
常见的通信协议类型有有线通信协议和无线通信协议。
有线通信协议包括以太网、RS485等，无线通信协议包括Wi-Fi、蓝牙等。
选择合适的通信协议类型需要考虑充电桩的场景、需求和成本等因素。
2. 数据传输安全性充电桩涉及用户的用电安全和支付信息等敏感数据，因此通信协议设计需要保证数据传输的安全性。
在设计中可以采用加密算法、身份认证机制和数据完整性校验等方式来确保数据传输的安全性。
3. 通信协议稳定性充电桩作为一种长期使用的设备，通信协议的稳定性非常重要。
协议的稳定性包括对网络异常的容错处理和恢复机制等，能够保证充电桩的正常运行并及时进行故障排查。
二、远程监控系统设计1. 系统架构设计远程监控系统的设计需要合理的系统架构。
其中包括前端监控界面、后端数据存储和处理以及中间的数据传输与通信模块。
通过合理划分模块，实现对充电桩的实时监控、数据存储和统计分析。
2. 实时监控与告警机制远程监控系统应具备实时监控和告警机制，能够及时发现充电桩的异常情况并报警。
通过监控界面实时显示充电桩的工作状态、充电桩的位置信息、充电桩是否正在使用以及充电桩的故障情况等，提供给管理员及时处理。
3. 数据存储与分析远程监控系统需要对充电桩的数据进行存储和分析。
通过对充电桩的使用统计、用户需求和充电桩设备的状态等数据进行分析，可以提供给相关部门作出决策，优化充电桩的布局和维护。
三、设计原则和建议1. 标准化与互联互通充电桩网络通信协议的设计应遵循一定的标准，以便实现互联互通。
充电桩的三种网络接入方案
充电桩的三种网络接入方案(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--充电桩的三种网络接入方案1、充电桩网络化实现功能1）IC刷卡系统联网、安全加密；2）对充电桩工作环境（温度、湿度等）、工作状态检测、警报，远程维护，监控；3）接充电站打印机，打印消费凭据；4）动端查询当下可用充电桩位置；5）LED远程广告投放功能；6）作为WiFi基站，有助于提高无线覆盖面积，方便用户等待无聊时上网。
?2、三种实现方案方案一：每个充电桩通过RJ45或者光纤分别接入以太网，连接充电站管理中心，再接入互联网管理中心和数据库。
优点：有线以太网主要优点是数据传输可靠、网络容量大；缺点：布线复杂、扩展性差、施工成本高、灵活性差。
方案二：充电站内部通过工业串行总线（RS485/RS232/CAN）接入集中器，再由集中器通过RJ45或者光纤接入以太网或移动数据接入服务连接服务管理平台和数据库。
优点：数据传输可靠，设计简单；缺点：布网复杂、扩展性差、施工成本高、灵活性差、通信容量低。
方案三：无线方式无线方式主要采用移动运营商的移动数据接入业务，如：GRPS、EVDO、CDMA等。
优点：无需复杂的布线、灵活性强、施工成本低；缺点：采用移动运营商的移动数据业务需要将电动汽车充电桩这一电网内部设备接入移动运营商的移动数据网络，需要支付昂贵的月租和年费，随着充电桩数量的增加费用将越来越大；同时数据的安全性和网络的可靠性都受到移动运营商的限制，不利于设备的安全运行；其次，移动运营商的移动接入带宽属共享带宽，当局部区域有大量设备接入时，其接入的可靠性和每个用户的平均带宽会恶化，不利于充电桩群的密集接入、大数据量的数据传输。
电动汽车跨区域互联运营通信网络组网方案与实践
60浙江电力ZHEJIANG ELECTRIC POWER2016 年第35卷第10期输配电技术电动汽车跨区域互联运营通信网络组网方案与实践孔历波，郑正仙，何春林，李燕，杜力宇(国网浙江省电力公司杭州供电公司，杭州310009)摘要：结合长三角地区苏沪杭城际互联工程实践经验，开展跨区域、动态接人、多模的电动汽车智 能充换电服务通信网络组网模式研究，形成充换电站、电动汽车、充电桩等终端单元通信网络接人解 决方案，为建设覆盖全国的电动汽车充换电服务网络提供参考。
关键词：电动汽车；城际互联；跨区域通信；组网技术中图分类号：U469.72 文献标志码：B 文章编号：1007-1881(2016)10-0060-05 The Establishment Scheme and Practice of Communication Network forInterregional Electric Vehicle OperationKONG L ibo，ZHENG Z hengxian袁HE C hunlin，LI Y an，DU L iyu(State Grid Hangzhou Power Supply Company，Hangzhou 310009，China)Abstract: Based on the engineering practice of inter-city transportation project in Suzhou，Shanghai and Hangzhou in Yangtze River Delta，this paper focuses on the research of how to set up an interregional，dynamic access and multimodal communication network for intelligent charging and swapping of electric vehicles；and then a communication network access solution on terminal units like charging and swapping stations，electric vehicles and charging piles is developed to provide a good reference for the construction of a nationwide electric vehicle charging and swapping service network.Key words: electric vehicle；inter-city transportation；0引言作为电动汽车大规模商业化的必要条件，只有大力发展电动汽车充换电服务网络，才能为电 动汽车的安全可靠运行提供强有力的保障[1]。
