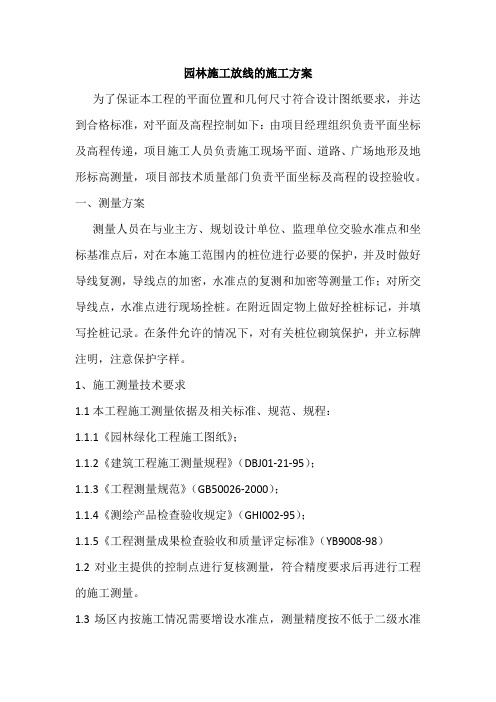

园林施工放线的施工方案
园林施工放线的施工方案为了保证本工程的平面位置和几何尺寸符合设计图纸要求，并达到合格标准，对平面及高程控制如下：由项目经理组织负责平面坐标及高程传递，项目施工人员负责施工现场平面、道路、广场地形及地形标高测量，项目部技术质量部门负责平面坐标及高程的设控验收。
一、测量方案测量人员在与业主方、规划设计单位、监理单位交验水准点和坐标基准点后，对在本施工范围内的桩位进行必要的保护，并及时做好导线复测，导线点的加密，水准点的复测和加密等测量工作；对所交导线点，水准点进行现场拴桩。
在附近固定物上做好拴桩标记，并填写拴桩记录。
在条件允许的情况下，对有关桩位砌筑保护，并立标牌注明，注意保护字样。
1、施工测量技术要求1.1本工程施工测量依据及相关标准、规范、规程：1.1.1《园林绿化工程施工图纸》；1.1.2《建筑工程施工测量规程》（DBJ01-21-95）；1.1.3《工程测量规范》（GB50026-2000）；1.1.4《测绘产品检查验收规定》（GHI002-95）；1.1.5《工程测量成果检查验收和质量评定标准》（YB9008-98）1.2对业主提供的控制点进行复核测量，符合精度要求后再进行工程的施工测量。
1.3场区内按施工情况需要增设水准点，测量精度按不低于二级水准测量精度进行测量。
2、测量主要仪器设备经纬仪、水准仪、测量标杆、水准标尺、小线等。
3、施工测量成果的检查和检测为了确保设计的等高线位置和标高，必须有严格的检查和检测制度，施工控制测量成果，自检和驻地监理审批，向监理工程师提出检测申请。
检测均按照规定的同等级精度作业要求进行，及时提出成果报告，一般检测差应小于2倍中误差。
4、施工测量措施4.1控制网的测量：用全站仪对组成控制网的各点间测量，均采用四个测回。
4.2数据处理：控制网所测得的数据进行平差计算，求得边与角的中误差，满足测量精度要求后方可使用。
4.3桩点保护：控制网中所设置的各点均采用混凝土包顶端带十字的Φ16以上螺丝钢，露出混凝土高度不大于15mm，以免变弯而影响测量精度。
园林绿化施工测量方案
园林绿化施工测量方案二、测量设备及工具准备。
4三、测量基准点的设置。
4四、测量方法和精度要求。
5五、测量数据处理和质量控制。
6第四章施工测量方案。
7一、地面绿化工程测量方案。
7二、建筑物绿化工程测量方案。
8三、水域绿化工程测量方案。
9第五章安全措施。
10一、测量人员安全措施。
10二、现场安全措施。
10第六章质量控制。
11一、测量数据质量控制。
11二、施工质量控制。
11第七章验收标准。
12一、地面绿化工程验收标准。
12二、建筑物绿化工程验收标准。
13三、水域绿化工程验收标准。
14第八章附录。
15一、测量数据处理表格。
15二、测量设备清单。
16工程概况本工程是一项园林绿化工程，包括地面绿化、建筑物绿化和水域绿化。
为确保工程质量，本文编制了相应的测量方案。
编制依据、范围本文的编制依据包括《测量规范》和《园林绿化工程施工规范》等相关规定。
本文的编制范围包括本工程的测量部署、施工测量方案、安全措施、质量控制和验收标准等方面。
测量部署为确保测量工作的顺利进行，我们组织了专业的测量人员，并准备了相应的测量设备和工具。
在测量前，我们还设置了测量基准点，并制定了相应的测量方法和精度要求。
在测量过程中，我们还对测量数据进行了严格的处理和质量控制。
施工测量方案针对地面绿化、建筑物绿化和水域绿化三个方面，我们制定了相应的施工测量方案。
其中，地面绿化工程测量方案包括了地形测量、土方量测量和植物配置测量等内容；建筑物绿化工程测量方案包括了建筑物外立面绿化测量和屋顶绿化测量等内容；水域绿化工程测量方案包括了水域形态测量和水生植物配置测量等内容。
安全措施为确保测量工作的安全进行，我们在测量人员和现场方面都做了相应的安全措施。
在测量人员方面，我们对其进行了安全培训，并配备了相应的安全防护用品；在现场方面，我们设置了相应的警示标志和安全防护措施。
质量控制为确保测量数据和施工质量的准确性，我们在测量数据和施工方面都做了相应的质量控制。
绿化工程施工方案及技术要点
绿化工程施工方案及技术要点一、定位和测量放线施工方案根据给定的国家永久性控制坐标和水准点，按施工总平面要求，引测到现场。
在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制的测量和校核。
控制网要避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志。
本工程测量方案分为以下几部分：（一）场地土方工程平整场地的工作是将原来高低不平的、比较破碎的地形按设计要求整理成为平坦的或具有一定坡度的场地，如停车场、草坪。
平整场地常用格网法。
用经纬仪将图纸上的方格测设到地面上，并在每个焦点处打下木桩，边界上的木桩依图纸要求设置。
场地整平应设10m×10m，在各方格点上做控制桩，并测出各标段的自然地形标高，作为计算挖、填土方量和施工控制的依据。
对建筑物应做定位轴线的控制测量和校核。
灰线、标高、轴线应进行复核，复核无误后，方可进行场地整平和开挖。
（二）园林绿化工程1、行道树的定点放线道路两侧成行列式栽植的树木，称行道树。
要求栽植位置准确，株行距相等。
一般是按设计断面定点。
在已有道路旁定点以路牙为依据，然后用皮尺、钢尺或测绳定出行位，再按设计定株距，每隔10株于株距中间钉一木桩（不是钉在所挖坑穴的位置上），作为行位控制标记，以确定每株树木坑（穴）位置的依据，然后用白灰点标出单株位置。
2、自然式定位放线坐标定点法。
根据植物配置的疏密度先按一定的比例在设计图及现场分别打好方格，在图上用尺量出树木在某方格的纵横坐标尺寸，再按此位置用皮尺量在现场相应的方格内。
（三）其他工程根据现场实际情况，在施工中再报详细的定位和测量放线施工方案。
二、绿化施工1、绿化施工顺序放线→土壤处理→乔木种植→灌木种植→地被种植→藤本植物→水生植物→草坪种植→绿化养护2、栽植的定点放样（1）施工前对照图纸对施工绿地进行现场实测。
按施工平面图所标具体尺寸和方格网定点放线，其中方格网的控制点由图示之施工中线桩号及方格网水平线与指北针的夹角确定。
绿化工程施工方案
绿化工程施工方案本分部工程根据设计图纸包括：排水层、土壤改良、微地造型、落叶乔木种植、常绿树种植、花灌木种植，其施工工艺流程:如下：测量定位→土方施工→土壤改良（实验检验）→微地造型乔木种植→常绿树种植→花灌木种植→地被植物种植→竣工养护一、土方开挖、回填1、土方量：通过现场踏勘，并根据业主提供的现场标高和园林布局设计标高，现场处于土方亏损状态，主要是微地形需要回填土。
2、回填土选择：需调入适合园林植物生长的园土，对于秋植种植土来说，土质不宜粘重，以砂壤土为好。
园林植物所必需的最低种植土层厚度应符合以下规定：种植土层厚度要求（单位：cm）植被类型草本花卉地被植物小灌木大灌木浅根乔木深根乔木分部深度30 35 45 60 90 200允许偏差＜5% ＜10%3、土方回填：(1)先用水平仪测定主要标高点，并立醒目标桩，土方车运进现场后应每填土300-500mm做分层夯实，并应确保300mm表土是理化性能良好的合成土或砂壤土。
(2)种植地的土壤含有建筑垃圾及其它有害成分，以及强酸性土，强碱性土、盐土、盐碱土、重粘土、沙土等均应根据规范规定，采用客土或采取改良土壤的技术措施。
(3)回填土存放：存放位置应事先征得业主和监理工程师的批准。
4、地形处理：(1)在回填土基本满足的条件下，依园林设计标高整理出相应的地形、缓坡，使所有表土应按等高线做最后处理，避免造成隆起凹陷。
(2)绿地内排水应按设计坡度与起向结合现场及周边情况综合考虑。
二、土壤改良在地形标高整理完成后，依种植品种的不同对表土层做相应厚度的土壤改良，使种植土符合植物对肥力和各种有机物、微量元素的需求。
1、改良深度：(1)树木以树坑为单位，按800—1000mm 的深度做为改良层。
(2)灌木、地被植物改良深度为600mm。
(3)草坪改良深度为125mm。
2、种植土的配制：按上述深度对表土添加腐殖土，3．种植池之合成土(1)种植池应使用轻质土，轻质土应具有以下特征：A、30%珍珠岩或蛭石B、20%细砂/20%已完全分解之岩石（无含盐成份）C、20%泥炭土替代物D、30%现有园土4、标准泥炭土分析必须符合以下规定，形成理化性能良好的种植土。
绿化工程施工放线
绿化工程施工放线一、绿化工程施工放线的基本原理绿化工程施工放线是将设计图纸上的尺寸和位置等要素准确地转移到现场的过程。
其基本原理包括：确定基准点、确定放线方向、测量尺寸和角度、确定放线点位。
在进行放线前，需要认真研读设计图纸，了解各个要素之间的关系和主要测量数据。
通过仔细的准备工作，才能确保施工放线的准确性和高效性。
二、绿化工程施工放线的步骤1. 查阅设计图纸：对于绿化工程的设计图纸，需要认真研读，了解设计要求、工程量和标示符号等内容。
设计图纸中包括了各种植物、绿化设施的位置、尺寸和高程等信息，是进行放线工作的依据。
2. 确定基准点：在进行放线前，首先需要确定一到多个基准点，作为施工放线的起点。
基准点应选择在工地中心位置，或者设计图纸上有标明的固定点位。
通过基准点可以确定其他放线点的坐标位置。
3. 确定放线方向：根据设计图纸的要求，确定放线的方向和方位。
放线方向应考虑到施工作业的便利性和绿化效果的最佳表现。
可以使用放线仪、塔尺等测量工具进行方向确定。
4. 测量尺寸和角度：根据设计图纸要求，使用测量仪器对绿化设施的位置、尺寸和高程等要素进行测量。
在测量过程中，需要确保测量工具的准确性和稳定性，避免误差。
5. 确定放线点位：通过测量，确定各个绿化设施的实际位置和高程。
在进行放线点位时，要考虑到地形和地物的影响，做好调整和修正工作，确保放线的精准性和准确性。
6. 记录测量数据：在进行放线工作过程中，需要及时记录测量数据和结果。
通过记录数据，可以及时发现问题和处理异常情况，保证放线工作的连续性和完整性。
7. 完成放线任务：在完成各个绿化设施的放线后，需要进行复核和验收工作。
通过复核，可以确保放线的准确性和一致性，避免出现错误和差错。
完成放线任务后，可以进行下一步的施工作业。
三、绿化工程施工放线的注意事项1. 总结经验教训：在进行放线工作时，需要总结经验教训，及时调整工作方法和流程，提高放线工作的效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绿化工程定位和测量放线施工方案
目录
绿化工程定位和测量放线施工方案 (1)
8.1测量依据 (1)
（1）防护林及绿化工程安阳段施工标 (1)
（2）防护林及绿化工程安阳段施工招标图纸； (1)
（3）工程测量规范(GB50026-2007)； (1)
（4）《建筑施工测量手册》。
(1)
8.2人员组织及设备配备 (1)
8.2.1人员组织 (1)
8.2.2设备配备 (1)
8.3定位放样 (2)
8.3.1作业条件 (2)
8.3.2所用材料及仪器 (2)
8.3.3定位放线依据和原则 (2)
8.3.4平面控制网的测设 (3)
8.3.5工艺流程 (3)
8.4高程施工测量 (4)
8.5施工测量控制 (4)
8.5.1施工误差控制 (4)
8.5.2施测中应注意的问题 (5)
8.1测量依据
（1）防护林及绿化工程安阳段施工标
施工招标文件；
（2）防护林及绿化工程安阳段施工招标图纸；
（3）工程测量规范(GB50026-2007)；
（4）《建筑施工测量手册》。
8.2人员组织及设备配备
8.2.1人员组织
1名专业测绘工程师，3～4名持证上岗测量工负责现场测量工作。
8.2.2设备配备
工程拟采用配备TOPCOM型全站仪GTS-100N，激光经纬仪（JZ2）控制，检测坐标位置；用4台水准仪（索佳C32Ⅱ）型自动安平水准仪控制，检测水准点标高，标高的传递采用标准长钢尺和水准仪相结合进行。
自进场开始，配合工程进度进行轴线的投测和标高的控制。
8.3定位放样
8.3.1作业条件
（1）施工测量作业条件。
（2）竖向分格网及绿化分块图等资料齐备。
（3）测量仪器经校检完好齐备。
（4）施工现场已平整好，地面障碍物已清除。
（5）建筑规划红线界桩已投放，保存完好。
（6）测量员已事先熟悉建筑规划红线图和设计总平面图。
（7）测量员已确定测量放线的方法和步骤。
8.3.2所用材料及仪器
（1）测量工程主要用一些零星、辅助材料，包括：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。
（2）测量工程主要用三种仪器：激光经纬仪（JZ2）、水准仪（索佳C32Ⅱ）、TOPCOM型全站仪GTS-100N。
（3）工（用）具主要有：5m小卷尺、50m钢卷尺、水准尺、（搭尺）、坠子、直径0.5～1mm线、三角板、画板、工程笔、工具、二号锤、手锤、扫帚、水平尺等。
8.3.3定位放线依据和原则
根据设计总平面布置图确定平面控制方案和施测精度，以规划部门指定的建筑红线桩，国家高程标准桩及现场放点进行现场轴线控制网和标高控制点的引测。
8.3.4平面控制网的测设
（1）主轴线控制桩的建立
根据绿地总平面图上各个单体项目的布置情况，参照施工总平面图及建设单位提供的坐标点，选定绿地方格网的主控轴线主控轴线昼位于场地中央，它是绿地控制方格网的扩展基础。
两根主轴线的垂直交叉点即为主点，其施工坐标一般由设计单位给出，也可在总平面图上用图解法求得一点的施工坐标，然后推算其他点的施工坐标。
在测设之前，把主点的施工坐标换算成测量坐标。
定位放线时精确测出控制轴线网，控制轴线网并将标桩设在即便于观测又不易遭到破坏地方加以固定、保护。
（2）定出主轴线控制网后再布置方格网，方格网的形式布置成矩形，并使方格网点接近测设的对象，方格网的折角严格成90°，其边长通常视绿地中各单体项目的大小和分布而定，一般为5～10m 的整数倍，该标段视具体情况而定。
相邻方格网之间能够通视，标桩能够长期保存。
依据种植平面图采用直角坐标定位放样的方法加密出管线、绿化种植区等其它轴线，经角度、距离校测符合点位限差要求后，布设建筑物平面矩形控制网。
8.3.5工艺流程
（1）根据图纸算出各物特征点与红线控制（点）间的距离、角度、高差等放样数据。
（2）依据线控制的桩（点），确定并布设施工控制方格网。
（3）依据施工控制方格网，测设各种植区的主轴线。
（4）最后进行各种植区的细部放样。
（5）各种植区的定位放线以总平面图、红线图为依据，采用网点控制。
（6）根据测绘院所给出的控制桩的坐标，利用经纬仪将坐标网引入现场标段边线内，作四个坐标控制桩，并妥善保护。
（7）将各种植区控制轴线延伸至标段边线或砼地面上，并作可靠保护。
为避免交叉轴线产生误用，凡横向的轴线用红色标志，纵向轴线用蓝色标志，四角必须设有不会移动的后视点。
8.4高程施工测量
（1）依据测绘管理部门提供的场区水准基点（不少于三个），采用水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。
（2）依据测绘管理部门提高的水准基点，埋设半永久性高程点，再进行联测，测出场区半永久性点的高程。
（3）一般情况下，可将方格网点兼作高程控制点，在方格网桩面上中心点旁边设置一个突出的半球状标志。
（4）施工控制测量的最终成果，在地面上精确地固定下来，因而埋设稳定牢固的标桩。
这是施工控制测量中的主要工作之一。
（5）平面控制点的标桩有永久性和临时性两种。
永久性标桩的埋设需考虑到在施工和生产中能长期保存，不致发生下沉和位移。
标桩的埋深不浅于0.5m，冻土地区标桩的埋深不浅于冻土线以下0.5m。
标桩顶面高于地面设计高程0.3m。
临时性标桩以木桩为主，木桩打入土中之后，将桩顶锯平。
为了保证桩位稳定，将桩四周浮土挖去以混凝土将木桩包固。
8.5施工测量控制
8.5.1施工误差控制
（1）测量必须使用经检测合格的经纬仪、水准仪、钢尺等。
应将仪器按规定进行严格的检验，防止因仪器本身误差造成测量误差。
（2）每次投测时，应将仪器安置牢固，保证仪器操作整平的精度，投测时应采用正倒镜的投测方法。
（3）投测时间应选在无风、阴天、避免烈日和雨天，减少自然条件对投测精度的影响。
（4）测量上作从始至终由固定的专职测量员担任，重要的轴线定位、测量应由总工程师会同专业工长进行检查、复核、标高等进行检查，如有差错应及时校正。
8.5.2施测中应注意的问题
施工测量的准确与否，不仅影响质量和工期，而且直接关系国家和人民的生命财产安全，故施工中应注意以下几个问题：（1）根据该工程的特点采用经检验合格的TOPCOM型全站仪GTS-100N、50m钢卷尺等测量器具。
使用测量器具必须检验合格，器具应固定使用、妥善保管。
组织固定的不少于三人的测量小组，确保各测量标志（控制桩等）的完好。
随时检查校正，作好原始记录。
（2）工程的测量放线以建设单位提供的绿地方格网、总平面图、绿地平面布置图等资料为依据，测定出该绿地的平面控制网（即轴线控制桩）。
在基础施工中以此为基准，临时加密各轴线的控制桩，以便施工。
（3）施工放线前，测量人员认真熟悉施工图，掌握各个项目的细部尺寸，放线前检查测量工具，保证测量工具的精确性，放线时作好测量记录，放线工作结束后，重新复核一遍，使测量成果准确可靠。
（4）施工测量放线后，后续工作施工时，以所放线为依据，同时依据施工图进行复核，进行工程施工。
（5）该工程标高的控制用TOPCOM型全站仪GTS-100N、S3水准仪、30m钢卷尺、线锤等测量器具进行。
施工时用红油漆作好标记，以备后续工作使用。
（6）本次投标工程的测量放线采用专人负责，并另由专人复核的控制办法，并再由监理复核，以确保测量放线准确。
（7）施工测设记录应真实可靠，随测随记。
认真做好对各班组的交底工作，班组人员要切实掌握各测设标志的具体数据，进行施工操作。
按规范要求，做好测量成果永久标志、临时标志和测量记录，以便前后续测量工作的检验与验证，同时为施工提供可靠的标高点。
（8）测量员必须经专业培训，持证上岗，并具有丰富的施工测设经验，对工作认真负责。
