网络安全协议
➢ SSL协议栈：介于应用层与TCP之间的一个可选层，绝大 多数应用层协议可直接建立在SSL之上。
➢ SSL不是一个单独的协议，而是两层协议 。
➢ 握手层允许通信双方在应用协议传送数据之前相互验 证、协商加密算法、生成密钥（keys）、secrets、初 始向量（ivs）等。
➢ 记录层封装各种高层协议，具体实施压缩/解压缩、加 密/解密、计算/校验MAC等与安全有关的操作。
➢ SSL定义了两个通信主体 —— 客户和服务器， 其中客户是协议的发起者。
➢ SSL定义了两个重要概念——连接和会话
连接是指提供一种合适服务的传输， 一个 SSL 连接是瞬时的， 每个 SSL 连接与一个 SSL 会话关联。连接状态包括如下元素：服 务器随机数和客户随机数、服务器写MAC secret、客户写MAC secret、服务器写密钥、客户写密钥、初始向量、序列号。
任务一 跨境电商认知 二 跨境电商现状
1．交易规模
《2018 年度中国跨境电商市场数据监测报告》显示，从2013 到2018 年，中国出 口跨境电商网络零售交易规模已经由3800 亿元上升至1.4 万亿元，年平均增长率超过 50%，远远高于我国的经济平均增速和出口贸易增速。跨境电商之所以能够取得这样 高速的发展，一方面有赖于国家政策对电商的推动作用，另一方面有赖于各大平台的 大力推进。如图所示为2013—2018 年中国出口跨境电商网络零售市场交易规模。
Https的劣势：对数据进行加解密决定了它比http慢,需要进行非对称的加解
密，且需要三次握手。
Https和Http的区别:
https协议需要到CA申请证书。 http是超文本传输协议，信息是明文传输；https 则是具有安全性的ssl 加密传输协议。http和https使用的是完全不同的连接方式，用的端口也不 一样，前者是80，后者是443。 http的连接很简单，是无状态的；https协议是由SSL+HTTP协议构建的可 进行加密传输、身份认证的网络协议，比http协议安全。
个人信息安全保护技术方案

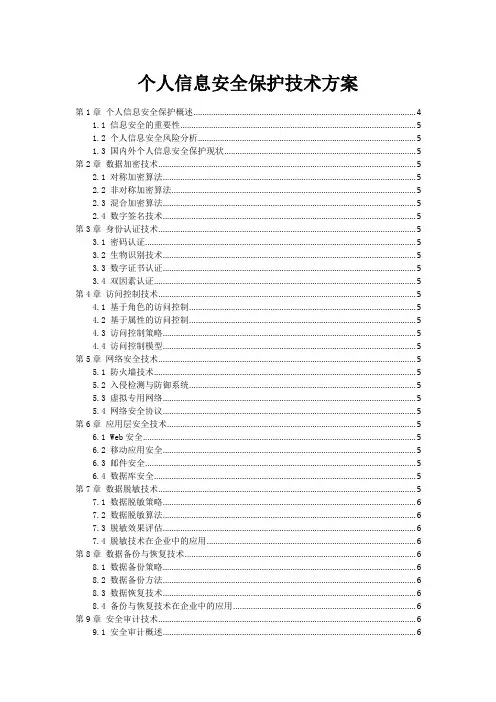

个人信息安全保护技术方案第1章个人信息安全保护概述 (4)1.1 信息安全的重要性 (5)1.2 个人信息安全风险分析 (5)1.3 国内外个人信息安全保护现状 (5)第2章数据加密技术 (5)2.1 对称加密算法 (5)2.2 非对称加密算法 (5)2.3 混合加密算法 (5)2.4 数字签名技术 (5)第3章身份认证技术 (5)3.1 密码认证 (5)3.2 生物识别技术 (5)3.3 数字证书认证 (5)3.4 双因素认证 (5)第4章访问控制技术 (5)4.1 基于角色的访问控制 (5)4.2 基于属性的访问控制 (5)4.3 访问控制策略 (5)4.4 访问控制模型 (5)第5章网络安全技术 (5)5.1 防火墙技术 (5)5.2 入侵检测与防御系统 (5)5.3 虚拟专用网络 (5)5.4 网络安全协议 (5)第6章应用层安全技术 (5)6.1 Web安全 (5)6.2 移动应用安全 (5)6.3 邮件安全 (5)6.4 数据库安全 (5)第7章数据脱敏技术 (5)7.1 数据脱敏策略 (6)7.2 数据脱敏算法 (6)7.3 脱敏效果评估 (6)7.4 脱敏技术在企业中的应用 (6)第8章数据备份与恢复技术 (6)8.1 数据备份策略 (6)8.2 数据备份方法 (6)8.3 数据恢复技术 (6)8.4 备份与恢复技术在企业中的应用 (6)第9章安全审计技术 (6)9.1 安全审计概述 (6)9.3 安全审计工具 (6)9.4 安全审计在信息安全保护中的应用 (6)第10章安全协议技术 (6)10.1 安全协议概述 (6)10.2 SSL/TLS协议 (6)10.3 SSH协议 (6)10.4 安全协议在个人信息保护中的应用 (6)第11章恶意代码防范技术 (6)11.1 恶意代码概述 (6)11.2 计算机病毒防范 (6)11.3 木马防范 (6)11.4 勒索软件防范 (6)第12章应急响应与处理 (6)12.1 应急响应计划 (6)12.2 安全处理流程 (6)12.3 安全调查与分析 (6)12.4 安全防范策略与改进措施 (6)第1章个人信息安全保护概述 (7)1.1 信息安全的重要性 (7)1.2 个人信息安全风险分析 (7)1.3 国内外个人信息安全保护现状 (7)第2章数据加密技术 (7)2.1 对称加密算法 (7)2.1.1 数据加密标准（DES） (8)2.1.2 三重DES（3DES） (8)2.1.3 高级加密标准（AES） (8)2.2 非对称加密算法 (8)2.2.1 椭圆曲线加密算法（ECC） (8)2.2.2 RSA加密算法 (8)2.3 混合加密算法 (9)2.3.1 SSL/TLS协议 (9)2.3.2 SSH协议 (9)2.4 数字签名技术 (9)2.4.1 数字签名算法（DSA） (9)2.4.2 智能卡签名算法 (9)2.4.3 ECDSA (9)第3章身份认证技术 (9)3.1 密码认证 (9)3.2 生物识别技术 (10)3.3 数字证书认证 (10)3.4 双因素认证 (10)第4章访问控制技术 (10)4.1 基于角色的访问控制 (10)4.3 访问控制策略 (11)4.4 访问控制模型 (11)第5章网络安全技术 (11)5.1 防火墙技术 (11)5.2 入侵检测与防御系统 (12)5.3 虚拟专用网络 (12)5.4 网络安全协议 (12)第6章应用层安全技术 (13)6.1 Web安全 (13)6.1.1 SQL注入 (13)6.1.2 跨站脚本攻击（XSS） (13)6.1.3 跨站请求伪造（CSRF） (13)6.1.4 安全通信 (13)6.2 移动应用安全 (13)6.2.1 应用签名 (13)6.2.2 数据存储安全 (14)6.2.3 通信安全 (14)6.2.4 防止逆向工程 (14)6.3 邮件安全 (14)6.3.1 邮件加密 (14)6.3.2 反垃圾邮件 (14)6.3.3 防病毒 (14)6.4 数据库安全 (14)6.4.1 访问控制 (14)6.4.2 数据加密 (14)6.4.3 数据备份与恢复 (15)6.4.4 安全审计 (15)第7章数据脱敏技术 (15)7.1 数据脱敏策略 (15)7.1.1 静态脱敏策略 (15)7.1.2 动态脱敏策略 (15)7.1.3 差异化脱敏策略 (15)7.2 数据脱敏算法 (15)7.2.1 数据替换 (15)7.2.2 数据加密 (15)7.2.3 数据掩码 (16)7.2.4 数据变形 (16)7.3 脱敏效果评估 (16)7.3.1 数据可用性 (16)7.3.2 数据真实性 (16)7.3.3 数据一致性 (16)7.3.4 安全性 (16)7.4 脱敏技术在企业中的应用 (16)7.4.2 数据挖掘与分析 (16)7.4.3 应用测试与开发 (17)7.4.4 数据备份与归档 (17)第8章数据备份与恢复技术 (17)8.1 数据备份策略 (17)8.2 数据备份方法 (17)8.3 数据恢复技术 (17)8.4 备份与恢复技术在企业中的应用 (18)第9章安全审计技术 (18)9.1 安全审计概述 (18)9.2 安全审计方法 (18)9.3 安全审计工具 (19)9.4 安全审计在信息安全保护中的应用 (19)第10章安全协议技术 (20)10.1 安全协议概述 (20)10.2 SSL/TLS协议 (20)10.3 SSH协议 (20)10.4 安全协议在个人信息保护中的应用 (21)第11章恶意代码防范技术 (21)11.1 恶意代码概述 (21)11.2 计算机病毒防范 (21)11.3 木马防范 (22)11.4 勒索软件防范 (22)第12章应急响应与处理 (22)12.1 应急响应计划 (22)12.1.1 应急响应计划编制 (22)12.1.2 应急响应计划实施 (23)12.1.3 应急响应计划演练 (23)12.2 安全处理流程 (23)12.2.1 报告 (23)12.2.2 救援 (23)12.2.3 调查 (23)12.3 安全调查与分析 (24)12.3.1 调查 (24)12.3.2 分析 (24)12.4 安全防范策略与改进措施 (24)12.4.1 安全防范策略 (24)12.4.2 改进措施 (24)第1章个人信息安全保护概述1.1 信息安全的重要性1.2 个人信息安全风险分析1.3 国内外个人信息安全保护现状第2章数据加密技术2.1 对称加密算法2.2 非对称加密算法2.3 混合加密算法2.4 数字签名技术第3章身份认证技术3.1 密码认证3.2 生物识别技术3.3 数字证书认证3.4 双因素认证第4章访问控制技术4.1 基于角色的访问控制4.2 基于属性的访问控制4.3 访问控制策略4.4 访问控制模型第5章网络安全技术5.1 防火墙技术5.2 入侵检测与防御系统5.3 虚拟专用网络5.4 网络安全协议第6章应用层安全技术6.1 Web安全6.2 移动应用安全6.3 邮件安全6.4 数据库安全第7章数据脱敏技术7.1 数据脱敏策略7.2 数据脱敏算法7.3 脱敏效果评估7.4 脱敏技术在企业中的应用第8章数据备份与恢复技术8.1 数据备份策略8.2 数据备份方法8.3 数据恢复技术8.4 备份与恢复技术在企业中的应用第9章安全审计技术9.1 安全审计概述9.2 安全审计方法9.3 安全审计工具9.4 安全审计在信息安全保护中的应用第10章安全协议技术10.1 安全协议概述10.2 SSL/TLS协议10.3 SSH协议10.4 安全协议在个人信息保护中的应用第11章恶意代码防范技术11.1 恶意代码概述11.2 计算机病毒防范11.3 木马防范11.4 勒索软件防范第12章应急响应与处理12.1 应急响应计划12.2 安全处理流程12.3 安全调查与分析12.4 安全防范策略与改进措施第1章个人信息安全保护概述1.1 信息安全的重要性在当今信息时代，信息技术已经渗透到我们生活的方方面面，个人信息安全问题日益凸显。
