锚杆参数计算
锚杆重量计算公式是什么
锚杆重量计算公式是什么在岩土工程中，锚杆是一种常用的支护工具，用于加固土体或岩体，防止其发生滑坡、坍塌或者崩塌。
锚杆的重量是计算锚杆的重要参数之一，它直接影响到锚杆的安装和使用。
因此，正确计算锚杆的重量对于工程设计和施工具有重要意义。
锚杆的重量计算公式可以通过以下步骤进行推导：1. 计算锚杆的体积。
锚杆的体积可以通过其直径和长度来计算。
假设锚杆的直径为D，长度为L，则锚杆的体积V可以表示为：V = π (D/2)^2 L。
2. 计算锚杆的密度。
锚杆的密度是指单位体积内的质量，通常用ρ表示。
根据锚杆的材料和工艺不同，密度也会有所差异。
假设锚杆的密度为ρ，则锚杆的重量W可以表示为：W = V ρ。
3. 代入公式计算。
将锚杆的体积V代入公式中，可以得到锚杆的重量W的计算公式：W = π (D/2)^2 L ρ。
通过以上公式，我们可以很方便地计算出锚杆的重量。
在实际工程中，可以根据锚杆的具体参数和材料来确定其重量，从而为工程设计和施工提供参考依据。
除了计算锚杆的重量，还需要考虑锚杆的安装和使用条件。
在实际工程中，锚杆的安装位置、锚杆的受力情况、锚杆的连接方式等因素都会对锚杆的重量产生影响。
因此，在计算锚杆的重量时，需要综合考虑这些因素，以确保计算结果的准确性和可靠性。
此外，锚杆的重量还会影响到锚杆的运输和搬运。
在施工现场，需要根据锚杆的重量合理安排搬运设备和人力，确保锚杆的安全搬运和使用。
总之，锚杆的重量是一个重要的工程参数，正确计算锚杆的重量对于工程设计和施工具有重要意义。
通过合理的计算和安排，可以确保锚杆在工程中的安全使用，从而为工程的顺利进行提供保障。
某矿锚杆支护参数计算举2011.9.9
锚杆支护参数计算举例根据锚杆加固作用原理，确定如下参数：4.1锚杆长度L=L1+L2+L3= 0.15+1.5+0.4=2.05m式中：L1—锚杆外露长度，其值主要取决与锚杆类型及锚固方式，一般取0.15 m，对于端锚锚杆，L1=垫板厚度+螺母厚度+（0.03～0.05），对于全长锚固锚杆，还有加上穹形球形的厚度；L2—锚杆的有效长度，即围岩松动圈的范围，通过査规范知一般取1.5 m；L3—锚杆锚固段长度亦即锚杆锚入坚硬岩石的长度，一般L3=0.3～0.4，由拉拔实验确定，当围岩松软时，L3还要加大，取L3为0.4m。
为安全施工，取锚杆长度L=2100mm长满足要求。
巷道围岩松动圈分类及锚喷支护建议（表5.4）围岩内外围层结构稳定性分析：巷道围岩范围内各部分岩体，由于其距巷道周边的距离和岩性的不同，对巷道稳定性的影响作用是有显著差别的。
根据这种作用的大小及一般巷道支护控制作用的范围，可将巷道围岩分为内层围岩和外层围岩两部分，然后研究内外层围岩的结构类型及其与围岩稳定性之间的关系，并提出相应的围岩控制原则。
（1）内层围岩。
内层围岩是指距巷道周边较近的那部分岩体，其范围与通常意义上的松动圈范围相当。
如图所示，内层围岩的结构与性质对巷道稳定性影响最大。
这部分岩体受开挖及风化等影响严重，最易出现破坏和冒落，围岩变形的绝大部分是由这部分岩体产生的，锚杆支护、注浆加固及人为卸压等措施大致上也是在该范围岩体中进行的。
可见，内层围岩既是影响巷道稳定性的最关键部分，也是人为控制措施的主要的和直接的作用对象。
（2）外层围岩。
外层围岩是围岩中距巷道周边较远的那部分岩体。
与内层围岩相比，外层围岩受开挖及风化等影响较小，受支护控制作用的影响也较小；总的围岩变形中，外层围岩所占比例较小，对巷道稳定性的影响也较小。
（3）内外层围岩之间的关系。
根据上述定义可知，内层围岩的结构与性质是影响巷道稳定性的决定因素。
外层围岩的结构与性质对巷道稳定性的影响要通过内层围岩来实现；支护控制的主要对象是内层围岩。
锚杆(锚索)长度、间排距、参数计算公式
1 Q hB 2
7
（3） 按关键层理论确定
Q hB
8
6
nY1 B 2tg tg 2 (45 ) 2 b 2 [ B tg tg (45 )] 2
1 悬吊载荷高度的确定
（1）按拱形冒落高度确定
h
式中： h——载荷体高度； B——巷道跨度； f——坚固性系数； （2）按三角形冒落计算
B 2f
h B
式中： —经验系数 （3）按关键层理论计算
式中： u——内摩擦系数； Ph——作用滑移面上的水平应力，KN;
Ph
式中： （。 ） ——内摩擦角， 则
tg 2 (45 ) 2 2
f (b B) 2tg tg 2 (45
2
（2） 求锚索的排距。根据锚索的屈服载荷 Y1，按每排安装 n 根锚索考虑， 有 nY1=W-Ff 式中： Y1——锚索的屈服载荷，KN。
——岩层倾角，取 30，
（2）帮锚杆间排距的计算 行帮支护所需提供的最大支撑力为
3max r{d H tan （45 - / 2) fH }tan 2 (45 - / 2) / f
为保持巷帮不失稳，则支护体提供的支护力 P 3max ，则锚杆的间距为： a1=Q/(b1K1 3max ) 式中： Q——帮锚杆锚固力 Q，取 40KN； a1——帮锚杆的间距，m； b1——帮锚杆排距，m； r——煤的容重，KN/m3，取 13.1； d——巷道半宽，m，取 1.5m；
h hi
式中：hi——关键层下各软弱分层厚度。
2 锚固段长度的确定
锚固段长度的确定原则是保证锚固段的粘锚力与锚索的极限抗拉载荷相匹 配。通常，在可可锚岩层中，锚固段长度不小于 1.5m 时即可满足这一要求。 3 沿巷道单位长度悬吊载荷的确定 （1） 按拱形冒落确定
(完整版)锚杆支护理论计算方法
锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。
(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。
一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。
水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。
cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。
支护参数计算
附件1、支护参数计算（一）锚杆参数计算：按锚杆悬吊理论计算1、锚杆长度L = L +L +L式中：L :锚杆长度，mm；L ］:锚杆外露长度，取50mm；L「有效长度，mm,（顶锚杆取免压拱高b,帮锚杆取煤帮破碎深度c）；匕3：锚入稳定岩层内深度，mm,（顶锚杆取800mm，帮锚杆取600mm）；（1）普氏免压拱高：b=［B/2+Htan（45° -3帮/2）］/f 式中：B :巷道掘进宽度（B皮二5.5m、B碉室=4.4m、）H :巷道掘进高度（H皮二3.8m、H碉室=3.6m）f煤：煤层普氏系数，f煤=2.5；3帮：两帮围岩的内摩擦角，3帮取63.26°；皮带巷：b皮二［5500/2 + 3800 * tan（45。
—63.26/2）］/2.5 = 1461mm探放水、调车硐室：b 碉室二［4400/2 + 3600x tan（45。
—63.26/2）］/2.5=1222mm（2）破碎深度：c = H x tan（45。
一①帮/2）式中：H：巷道掘进高度（H碉室=3.6m、H皮=3.8m）3帮：两帮围岩的内摩擦角，取63.26°；皮带巷：C 皮二3800 * tan（45。
—63.26。
/ 2）= 903mm探放水、调车桐室：c 碉室二3600x tan（45。
—63.26。
/2）= 856mm 由（1）、（2）可得巷道顶、帮锚杆长度分别为：皮带巷：L 由顶=Li +L2+L3= 50 + 1461 + 800 = 2311mm；L ^^=L1+L2+L3=50 + 903 + 600 = 2003mm；探放水、调车桐室：L碉室=L] +L 2 +L3= 50 + 1222 + 800 = 2072mm；L 碉室=L1+L2+L3=50 + 856 + 600=1506mm；23111皮带巷掘进工作面实际所选用的锚杆长度分别为：顶锚杆长度为2600mm,帮锚杆长度为2100mm,经计算工作面巷道实际所选用的锚杆长度均大于计算出的长度，所以满足设计要求。

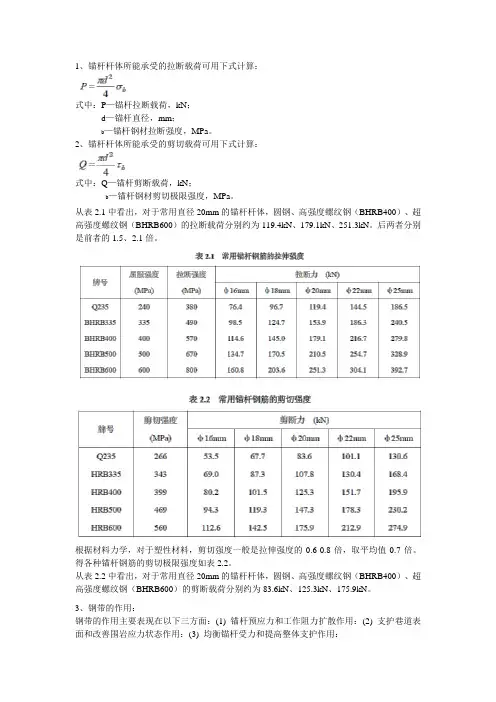

锚杆常用计方法
1、锚杆杆体所能承受的拉断载荷可用下式计算：式中：P—锚杆拉断载荷，kN；d—锚杆直径，mm；b—锚杆钢材拉断强度，MPa。
2、锚杆杆体所能承受的剪切载荷可用下式计算：式中：Q—锚杆剪断载荷，kN；b—锚杆钢材剪切极限强度，MPa。
从表2.1中看出，对于常用直径20mm的锚杆杆体，圆钢、高强度螺纹钢（BHRB400）、超高强度螺纹钢（BHRB600）的拉断载荷分别约为119.4kN、179.1kN、251.3kN。
后两者分别是前者的1.5、2.1倍。
根据材料力学，对于塑性材料，剪切强度一般是拉伸强度的0.6-0.8倍，取平均值0.7倍。
得各种锚杆钢筋的剪切极限强度如表2.2。
从表2.2中看出，对于常用直径20mm的锚杆杆体，圆钢、高强度螺纹钢（BHRB400）、超高强度螺纹钢（BHRB600）的剪断载荷分别约为83.6kN、125.3kN、175.9kN。
3、钢带的作用：钢带的作用主要表现在以下三方面：(1) 锚杆预应力和工作阻力扩散作用：(2) 支护巷道表面和改善围岩应力状态作用：(3) 均衡锚杆受力和提高整体支护作用：分析钢带受力的简化模型是将两根锚杆之间的钢带段作为一简支梁，采用材料力学的相关公式计算钢带受力与变形。
假设钢带受到均布载荷q 的作用，则：式中：M max-钢带中点处最大弯矩，kN²m；q-均布载荷，kN/m；a-锚杆间距，m；f-钢带挠度，m；E-钢带弹性模量，MPa；I-钢带惯性矩，m4。
由上式可知，q、a 越大，钢带所受的弯矩越大，挠度也越大。
相反，钢带的抗弯刚度（EI）越大，则钢带挠度越小。
巷道支护要求钢带能够提供足够的支护力，同时钢带的挠度越小越好。
综合分析得出钢带的三个关键参数：(1)护表面积；(2)抗拉强度；(3)抗弯刚度。
4、网的作用主要表现在以下三方面：(1) 维护锚杆之间的围岩，防止破碎岩块垮落；(2) 紧贴巷道表面，提供一定的支护力（已有的研究成果表明，我国现用菱形金属网，在保证施工质量的条件下，可提供0.01MPa的支护力），一定程度上改善巷道表面岩层受力状况。
锚杆参数的选择
一、锚杆参数的选择1、锚杆长度①按平衡拱理论计算：由公式L=N×（1.1+W/10)计算确定式中：N——围岩影响系数，按设计规范中围岩分类，10#煤顶板f=4，为Ⅳ类顶板，所以N取1.1W——巷道跨度，mL——锚杆总长度，m则：L=1.1×（1.1+4.0/10）=1.65②按悬吊理论计算：由公式L=KH+l+T2计算确定L——锚杆总长度，mK——安全系数，一般取2H——软弱岩层厚度，ml——锚杆锚入坚固岩层的深度，一般取0.3mT2——锚杆外露长度，一般取2-5cm则：L=2×0.5+0.3+0.05=1.35m选取锚杆长度2.0m，大于1.65m，符合设计要求。
2、顶锚杆直径由公式d=L/110计算确定。
式中：d——锚杆直径，mm则：d=1650/110=15mm选取锚杆直径d=18mm，大于15mm，符合设计要求。
3、锚杆钻孔直径与树脂锚固剂直径确定根据“三径”匹配要求，锚杆钻孔直径与锚杆杆体直径之差为4~10mm，锚杆钻孔直径与树脂锚固剂直径之差为3~5 mm，因此锚杆钻孔直径R孔在28~32之间，树脂锚固剂直径R树在23~27mm之间。
取R孔=28mm，R杆=23mm，均在计算范围之内，符合设计要求。
4、锚固方式和长度①巷道顶板属于Ⅳ类顶板，为保证锚杆锚固力、扭矩达标，选用全锚锚固。
②锚固长度：全锚锚固要求锚固长度为0.5~0.9倍锚杆长度，取0.6倍，则锚固长度L锚=0.6×2m=1.2m，选用Z2388型1条CK2340型1条树脂锚固剂，锚固剂长度等于880mm+400mm＝1280mm。
实际锚固长度：根据公式L锚=(L树·R2树)/（R2孔-R2杆）式中：L锚——树脂锚固剂锚固长度，mmL树——树脂锚固剂长度，mmR树——树脂锚固剂半径，mmR杆——锚杆半径，mmR孔——钻孔半径，mm则：实际锚固长度L锚=(1280×11.52)/(152-102) =1354mm＞1200mm5、锚杆间、排距Q确定。
[最新]锚杆计算公式
![[最新]锚杆计算公式](https://img.taocdn.com/s3/m/774568320622192e453610661ed9ad51f01d5436.png)
按悬吊理论计算锚杆参数：1、锚杆长度计算：L = KH + L 1 + L 2式中：L — 锚杆长度m ；H — 冒落拱高度m ；K — 安全系数，一般取K=2；L 1 — 锚杆锚入稳定岩层的深度，一般按经验取0.5m ；L 2 — 锚杆在巷道中的外露长度，一般取0.1m ；其中：H = = = 0.645(m)式中：B — 巷道开掘宽度，取5.16m ；f —岩石坚固性系数，砂岩取4；则L=2×0.645+0.5+0.1=1.89(m)2、锚杆间排距计算，通常间排距相等，取a ：a =KHrQ式中： a — 锚杆间排距，m ；Q — 锚杆设计锚固力，150KN/根；H — 冒落拱高度，取0.645m ；r — 被悬吊砂岩的重力密度，取25.48KN/m 3；K — 安全系数，一般取K=2；a = =2.136(m)锚杆锚固长度计算：L 0 = LD 21 /（D 2-D 22）= （500+500）×282/（322-202）=1256mm式中：L--锚固剂长度，为500mm ，2根。
D--钻孔直径，为32mm 。
D 1—树脂锚固剂直径，为28mm.. 4216.5⨯fB248.25645.02150⨯⨯D2--锚杆内径，为20mm通过以上计算，采用一块MSK28/50Q/YZK033型和一块MSCK28/50Q/YZK033型树脂锚固剂进行锚固；选用φ20×2200mm的螺纹钢锚杆，锚杆间排距为800mm。
锚网喷支护时，采用锚杆紧跟迎头的支护方式，够锚杆排距时及时打注锚杆，全断面挂网，锚杆打注高度距底板不大于300mm。
二、锚杆安装工艺1、打锚杆眼打眼前，首先按照中、腰线严格检查巷道断面规格，不符合设计几何尺寸要求时必须先进行处理；打眼前要先敲帮问顶，仔细检查顶帮围岩情况，找掉活矸、危岩，确认安全后、方可开始工作，锚杆距巷道底板不大于300mm，为确保角度，正顶五根锚杆用锚杆钻机打眼，其它部位用风钻配φ22×1200钻杆，φ32mm的柱齿钻头开孔，然后用钎子组套打。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单个锚杆轴向拉力设计值计算
滑动面内摩擦角 Φ=
滑坡体剩余下滑力 E= 锚杆垂直于滑动方向的间距 la= 锚杆倾角 β= 滑动面与锚杆相交处滑动面倾角 α= 锚杆沿滑动面方向的排数 ns=
锚杆钢筋直径计算
永久性锚杆取0.7 锚杆工作条件系数 ζ3=
工程结构重要性系数γ0=
锚杆抗拉强度设计值 fy=
永久性锚杆取1.0 锚固体与地层粘结工作条件系数 ζ1= 锚固体直径 d= 地层与锚固体粘结强度特征值 frb=
计算公式
1 0.03
650
lm
Nt 1df rb
= 2.07
锚杆钢筋与锚固砂浆间的锚固长度计算 永久性锚杆取0.9 锚杆与砂浆粘结强度工作系数 ζ2=
锚杆钢筋直径 ds= 钢筋与锚固砂浆粘结强度设计值 fb=
计算公式
0.9 0.03 2400
l sa
0 Nt 2d s fb
= 0.69
锚杆最经济倾角计算
滑动面倾角 θ= 滑动面内摩
450
2
＝4
ns
使用年限 T＝
取0.04m/年
锚杆钢材年锈蚀量 δ=
一根锚杆钢筋总根数 n＝
12
计算公 式：
850 2 4
Nt
sin
El a
tan cos
ns
55
= 135.4558
18
0.5
0.7 计算公式
1.1 310 50
ds 2
1000 0 Nt nf y3
T
0.04
= 31.56789
1
锚固体与地层锚固长度计算
