智能电网在线监测与故障诊断
0
5
10
15
环境湿度（%）
人工除冰，冰 灾成功避免
环境风速（m/s）
40
监测覆冰系2厚0统度报（警mm）
0
30 25
18 16 14 12 10
8 6 4 2 环境温度0（度）
35000 30000 25000 20000 15000 10000
5 0 -5 -10 -15 -20 -25
2007-2-1
2007-2-1
2007-2-2
2007-2-8
2007-2-9
2007-2-9
2007-2-10
2007-2-11
2007-2-1 2007-2-1 2007-2-2 2007-2-8 2007-2-9 2007-2-10
2007-2-13 2007-2-14 2007-2-17 2007-2-21
11）输电线路图像/视频监控及差异性分析 ;
网省监1测2中）心输电线地路市运局监行测中工心况智能化故障线诊路断监测专分机家系统 。 监测传感器组
3 / 38
服务器
客户端 客户端 客户端 局域网
光纤交换机
Internet GPRS
光纤交换机 RF
检测主机
RF
RF
温湿度 风速风向 雨量 气压 日照 绝缘子倾角 导线拉力 图像、视频
2007-2-14
2007-2-17
2007-2-21
2007-3-1
60
80
100
垂直载荷1（N）
120
覆冰雪在线监测系统成功监测案例（1）
覆冰雪在线监测系统成功监测案例（2）
2007年1月安装在武汉超高压公司的监测系统成功监测线路冰雪发展过程
电力系统中的智能电网调度与故障诊断
电力系统中的智能电网调度与故障诊断智能电网在电力系统中扮演着至关重要的角色，不仅可以提高电力系统的效率和可靠性，还能够实现对电力系统的智能化管理和故障诊断。
本文将从智能电网的调度与故障诊断两个方面进行详细介绍。
一、智能电网的调度智能电网调度是指根据电力系统的实时需求和供应情况，对电力系统中的各个电力设备和能源进行有效协调和调度，以实现电力系统的稳定运行和能源的高效利用。
智能电网调度的关键是通过合理的调度策略和智能化的调度系统对电力设备和能源进行优化配置和调度。
1. 调度策略智能电网调度策略的目标是实现电力系统的经济和可靠运行。
具体而言，调度策略需要考虑以下几个方面：首先，需要考虑电力系统的负荷需求。
智能电网调度系统通过实时监测和预测电力系统的负荷需求，可以根据需求曲线对电力设备的运行状态进行调整，以满足负荷需求，并尽量减少电力系统的运行成本。
其次，需要考虑电力系统中各种能源的供应情况。
智能电网调度系统可以实时监测和分析电力系统中各种能源的供应情况，根据能源供应的情况对电力设备的运行状态进行调整，以实现能源的高效利用。
最后，需要考虑电力系统的可靠性和安全性。
智能电网调度系统通过实时监测和诊断电力系统中的故障和异常情况，可以及时对电力设备进行调度和备用，以保证电力系统的可靠性和安全性。
2. 调度系统智能电网调度系统是实现调度策略的关键。
它是一个基于计算机和通信网络的智能化控制系统，可以实现对电力设备和能源的实时监测、诊断和优化调度。
智能电网调度系统主要包括以下几个模块：首先，是数据采集和传输模块。
该模块负责实时采集电力系统中各个电力设备和能源的数据，并通过通信网络将数据传输至调度中心，为调度决策提供数据支持。
其次，是数据分析和预测模块。
该模块通过对采集的数据进行分析和预测，可以对电力系统的负荷需求和能源供应进行预测，为调度决策提供依据。
最后，是调度决策和执行模块。
该模块根据采集的数据和预测结果，结合调度策略，对电力设备和能源进行优化调度和控制，以实现电力系统的稳定运行和能源的高效利用。
智能配电网故障自愈技术及其应用PPT课件
发生在电压最大值附近。 暂态电流值不受消弧线圈的影响。
31
暂态选线法的优点
暂态接地电流数倍于稳态值，有时达十几倍，灵敏 度高。 不受消弧线圈的影响 不受故障点不稳定的影响 可以检测瞬时性故障
32
传统暂态选线法----首半波法
据报道，美国每年的停电损失超过1500亿美元。 我国电科院专家对某沿海城市研究结果表明：停电每 少供一度电带来的经济损失在40元左右。 粗略估计，我国每年的停电损失在2000亿元以上。
10
西安市用户停电损失调查结果
停电时间 （h)
0.5 1 4 8
平均停电损失率(元/MWh) 工业用户 商业用户
50.03 88.26 172.56 263.55
38
零序电压
故障线路 零序电流
暂态法选线结果
39
零序电压
暂态法选线结果
故障线路 零序电流
40
接地选线技术总结
小电流接地故障选线技术已经成熟，成功率在90% 以上，满足现场应用要求。 投入中电阻法、信号注入法、暂态法在国内外都有 一定的应用面 暂态法由于不需要在中性点并入电阻或安装信号注 入设备，不改动一次回路，简单、安全性好、成本 低，不受电弧不稳定影响，应用前景良好。 高阻故障接地选线有待于进一步探讨
自我恢复（愈合）
在故障发生后，应用自动控制手段使故障快速恢复或快速 隔离故障，避免影响电网的安全稳定运行与供电质量，或 将故障的影响降至最小。
是对传统继电保护、安全自动装置、馈线自动化、 在线监测与故障诊断技术的综合、延伸、提高 是智能电网的核心功能
5
配电网自愈控制目标与主要研究内容
2024版智能电网ppt课件
智能电网在电力系统中的应用
智能电网在发电、输电、配电、用电等各环节的 应用及案例分析。
ABCD
2024/1/27
智能电网关键技术
包括通信技术、量测技术、控制技术、计算机技 术、能源存储技术等。
智能电网的经济效益与社会效益
智能电网在提高能源利用效率、减少环境污染、 促进经济发展等方面的作用。
28
未来智能电网发展趋势预测
2024/1/27
关键设备
微网控制器、储能装置、保护装置等。
应用场景
偏远地区供电、海岛供电、数据中心 备用电源等。
15
储能技术与设备
储能技术类型
物理储能（如抽水蓄能、压缩空气储 能）、化学储能（如铅酸电池、锂离 子电池）、电磁储能（如超导磁储能、 超级电容器）等。
储能技术发展趋势
高能量密度、高功率密度、长寿命周 期等。
5G技术具备大带宽、高速率的特点，支持智能电网中海量数据的实时
传输和处理。
2024/1/27
03
边缘计算与云计算协同
5G技术与边缘计算、云计算相结合，实现计算资源的优化配置和高效
利用。
24
区块链技术在智能电网中的探索实践
2024/1/27
数据安全与隐私保护 区块链技术提供去中心化、不可篡改的数据存储方式，保 障智能电网数据的安全性和隐私性。
2024/1/27
储能设备应用场景
平滑可再生能源波动、峰谷调节、备 用电源等。
典型案例分析
特斯拉Powerwall家庭储能系统、电 网级储能电站等。
16
04 智能电网应用场 景
2024/1/27
17
居民用电服务提升
智能化电表
实现远程抄表、实时监测 用电量和电费计算，提高 抄表效率和准确性。

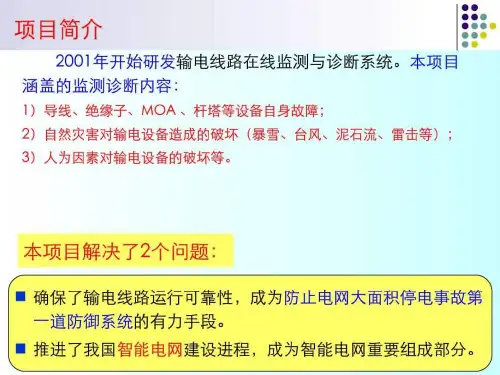

智能电网在线监测与故障诊断图文ppt课件
